英特尔于2017年初补全了第七代桌面级Kaby Lake处理器,不过其“挤牙膏”式的性能提升着实差强人意。和CPU一同上市的还有200系列芯片组,相较于100系列芯片组,200系列芯片组的升级主要体现在以下几个方面:

1、提升了对DDR4内存的支持频率,由2133MHz提升为2400MHz;

2、增加了PCI-E通道数量,Z270、H270、B250相较于Z170、H170、B150都增加了4条,主板能够容纳更多的设备;

3、支持Intel Optane Technology,也就是Intel最新的非易失性存储技术,能够同时拥有内存的读写性能和硬盘的断电存储能力,然而理想很丰满,现实很骨感,相关产品还没有上市;

4、RST(Intel Rapid Storage Technology,快速存储技术)版本由14升级为15,支持PCI-E SSD RAID。

和CPU相比,200系列芯片组的升级似乎有着更多的亮点,其中最实用的恐怕就是PCI-E通道数的增加了,4条PCI-E通道能够额外增加一个M.2接口的SSD,并且能够运行在PCI-E 3.0 x4模式上,PCI-E通道的增加无疑将主板的存储性能提到了一个新的高度。今天路饭小编为大家带来的就是技嘉AORUS旗下的Z270X-GAMING 5主板评测,说起AORUS,大家的第一反应可能是技嘉旗下的高端游戏笔记本品牌,但是现在,AORUS已经向板卡领域进军了。

技嘉Aorus Z270X GAMING.5主板性能如何?

评测大纲:本篇评测主要分为规格、外观、拆解、BIOS和评测总结五部分,点击下方图片即可跳转到相关评测环节。

技嘉Aorus Z270X GAMING.5主板性能如何?

技嘉Aorus Z270X GAMING.5主板性能如何?

技嘉Aorus Z270X GAMING.5主板性能如何?

技嘉Aorus Z270X GAMING.5主板性能如何?

技嘉Aorus Z270X GAMING.5主板性能如何?

一、规格解析:24条PCI-E最实用

AORUS曾经是技嘉旗下的高端游戏笔记本品牌,随着国内电竞事业的不断发展,技嘉敏锐地洞察到AORUS品牌所蕴含的巨大能量,于是对AORUS的产品线进行了调整,将键鼠、板卡等产品并入了AORUS。

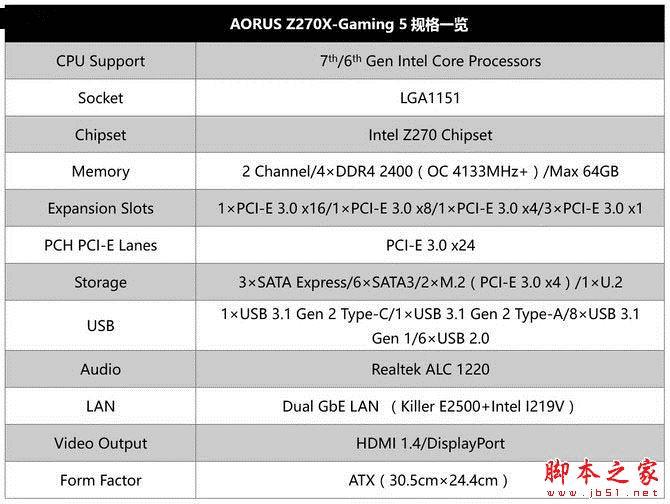

伴随英特尔200系列芯片组的上市,AORUS相继推出了多达6款的Z270主板,分别是Z270X-Gaming 9、Z270X-Gaming 8、Z270X-Gaming 7、Z270X-Gaming K7、Z270X-Gaming 5、Z270X-Gaming K5。今天的主角就是其中的AORUS Z270X-Gaming 5主板,具体规格见下表:

技嘉Aorus Z270X GAMING.5主板性能如何?

除了支持第七代Kaby Lake处理器外,200系列主板还向下兼容第六代Skylake处理器。内存频率方面提升到2400MHz,并且官方标称的最大超频频率为4133MHz。CPU的PCI-E通道数和Z170相比没有变化,都是1×16或2×8或1×8加2×4,反倒是芯片组的PCI-E通道数增加到了24条,如此便带来了2个M.2接口SSD,并且带宽全部为PCI-E 3.0 x4。USB接口方面原生+板载一共为16个,音频为创新X-Fi MB5音频强化套件+Realtek ALC 1220音频芯片,网络则是采用了Killer E2500+Intel I219V的双网卡方案。

二、外观解析:白色装甲+炫彩魔光

技嘉Aorus Z270X GAMING.5主板性能如何?

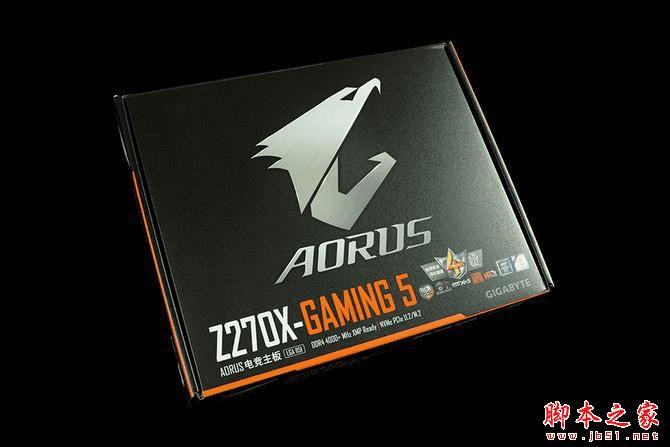

包装上,这款Z270X-GAMINGING 5主板以黑色为背景,辅以浅色斜纹填充。正面上方是一枚银色拉丝纹理的AORUS雄鹰logo,左下方标明了主板型号,并以橙色突出,整体设计十分简洁。

技嘉Aorus Z270X GAMING.5主板性能如何?

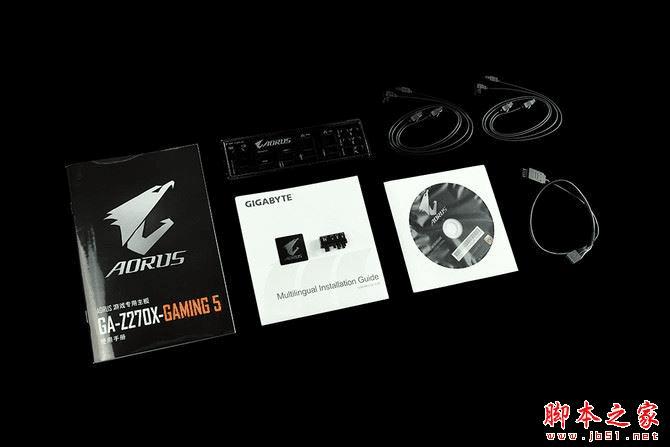

包装内含1本使用手册、1本硬件安装指南、1张驱动光盘、1个I/O挡板铁片(背面带有缓冲垫)、4条SATA线、1条LED灯条延长线、1枚AORUSlogo贴纸,此外还有一枚G Connector安装器,用来简化安装机箱前置面板的跳线。

技嘉Aorus Z270X GAMING.5主板性能如何?

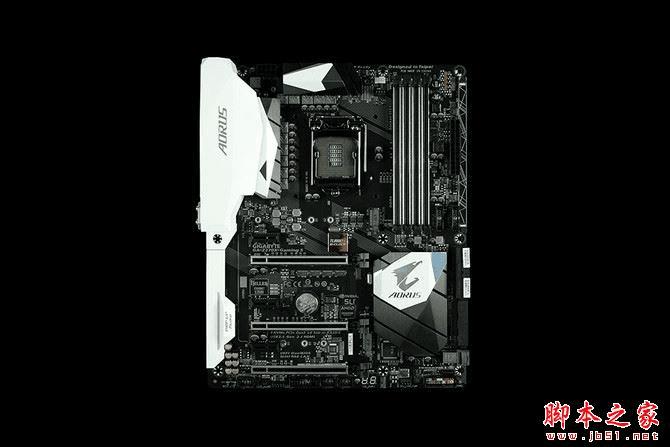

主板正面,这块Z270X-GAMING 5主板为ATX板型,尺寸为30.5cm×24.4cm,也就是通常所说的大板。背部I/O接口上方以及音频区域覆盖有白色塑料装甲,I/O接口上方标有AORUS字样,右下方的芯片组上也有一枚AORUSlogo

技嘉Aorus Z270X GAMING.5主板性能如何?

主板背面,除了各种焊点外,还可以看到右下方的音频区域隔离线。

技嘉Aorus Z270X GAMING.5主板性能如何?

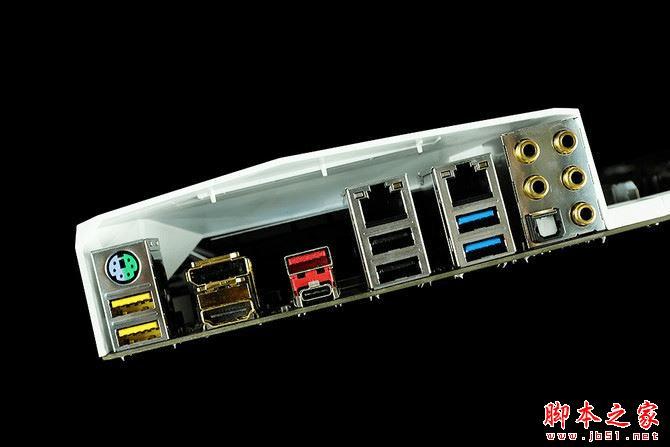

背部I/O接口一览,包括1个PS/2键盘/鼠标接口、1个DisplayPort接口、1个HDMI接口、1个USB 3.1 Gen 2 Type-A接口(红色)、1个USB Type-C接口、4个USB 3.1 Gen 1接口(黄色、蓝色)、2个USB 2.0接口、2个RJ-45网口、1个S/PDIF光纤输出接口,以及5个镀金音频接口。

技嘉Aorus Z270X GAMING.5主板性能如何?

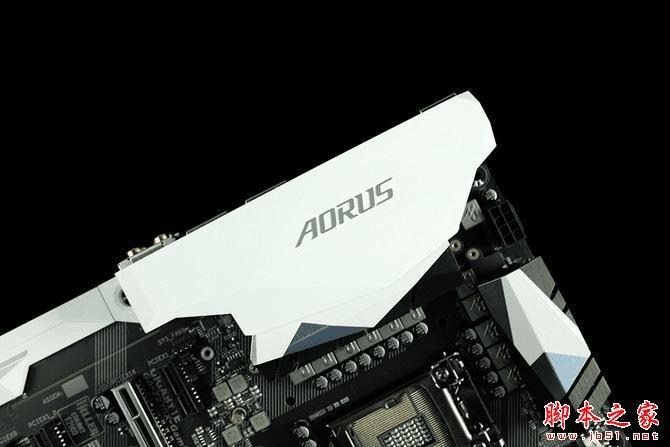

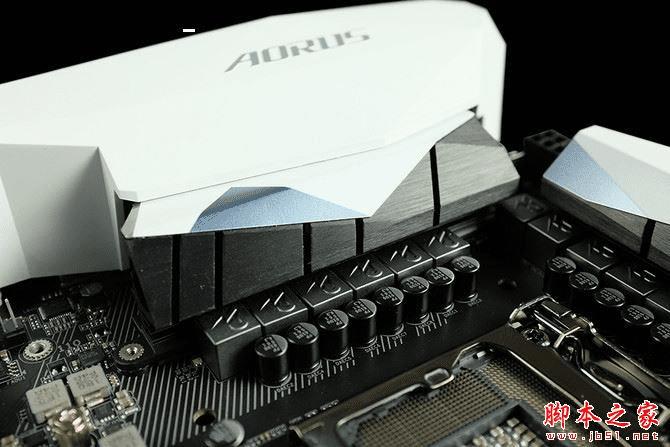

背部I/O上方的白色装甲细节,装甲下方为两段式散热片,散热片之间并没有通过热管进行连接。

技嘉Aorus Z270X GAMING.5主板性能如何?

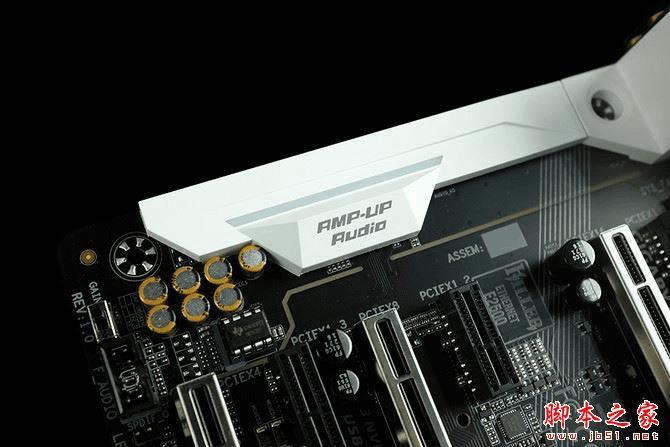

音频区域装甲细节,这块Z270X-GAMING 5主板采用了创新X-Fi MB5音频强化套件+Realtek ALC 1220音频芯片的解决方案,并且支持更换功放芯片。

技嘉Aorus Z270X GAMING.5主板性能如何?

散热片采用斜线切割处理,并且经过多次切削,呈现出多个截面。散热片表面为拉丝纹理,上方覆盖有白色+银色的不规则图案,整体质感十分优秀。

技嘉Aorus Z270X GAMING.5主板性能如何?

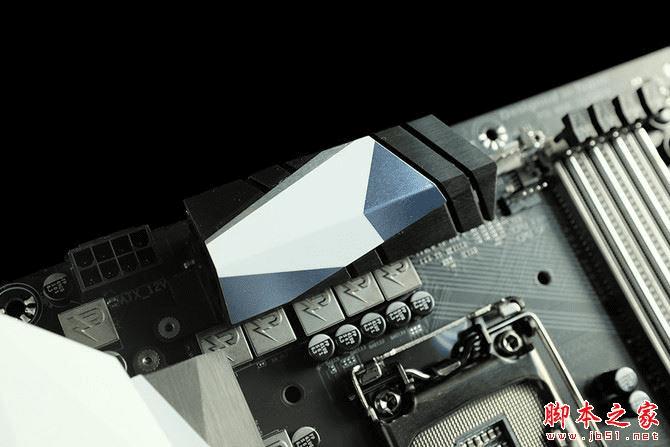

CPU插槽上方的散热片细节。

技嘉Aorus Z270X GAMING.5主板性能如何?

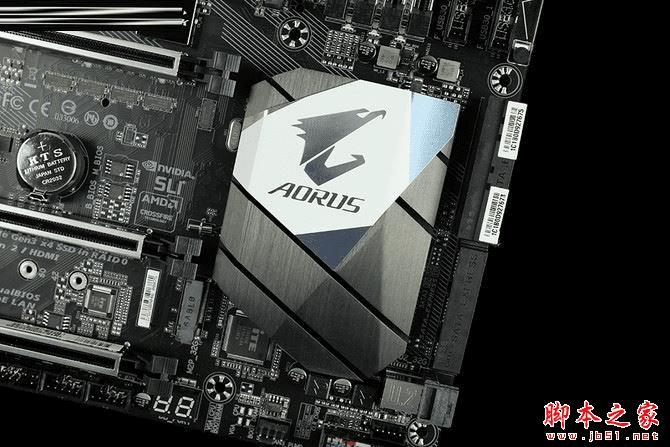

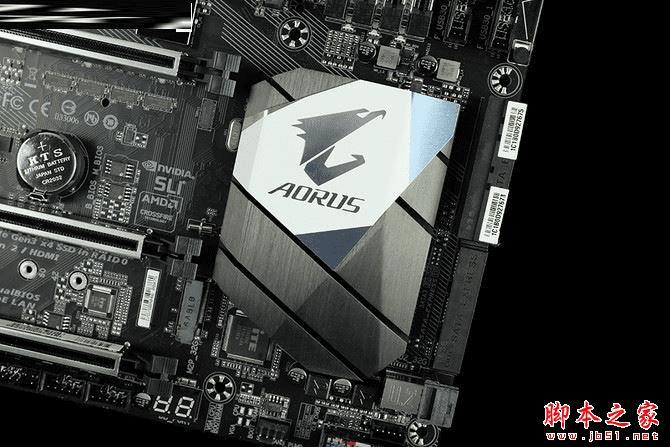

芯片组散热片,从明暗变化可以看出散热片上拥有至少3个横截面。AORUSlogo以立体斜纹填充,并且在灯光下有反光效果。

技嘉Aorus Z270X GAMING.5主板性能如何?

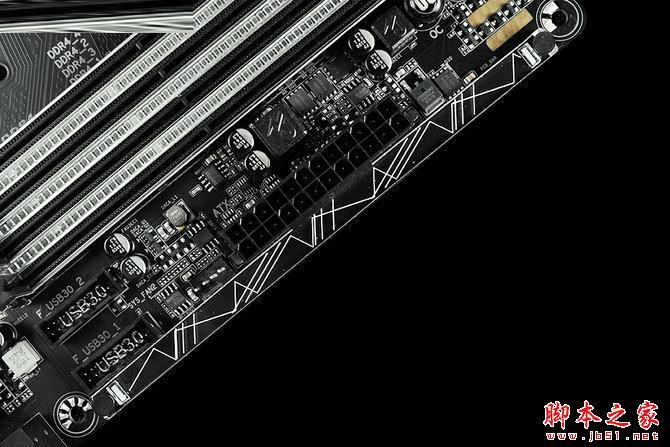

24PIN主板供电插座右侧的板边导光条,不仅能够发光,还支持自行更换,当然前提是你已经定制好一块。

灯光演示,这款主板将灯光系统引入了包括CPU供电、内存、主板装甲、显卡插槽、芯片组及板边导光条在内的6个区域,并且支持1600万色全彩RGB以及6种灯光模式,可以根据喜好调整颜色及闪烁速度。

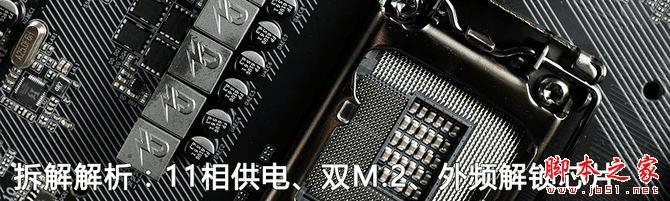

三、拆解解析:11相供电、双M.2、外频解锁芯片

技嘉Aorus Z270X GAMING.5主板性能如何?

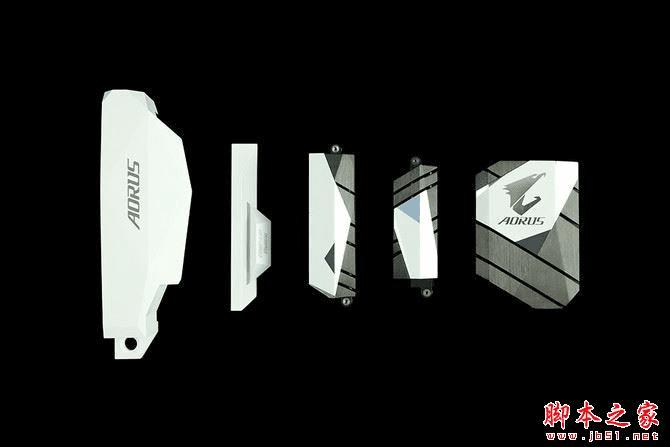

拧下主板背面的固定螺丝后就可以将装甲及散热片取下。

技嘉Aorus Z270X GAMING.5主板性能如何?

LGA1151 CPU插座,支持英特尔第七代Kaby Lake处理器,同时向下兼容第六代Skylake处理器。针脚处采用强化镀金设计,能够防止锈蚀和接触不良的状况。

技嘉Aorus Z270X GAMING.5主板性能如何?

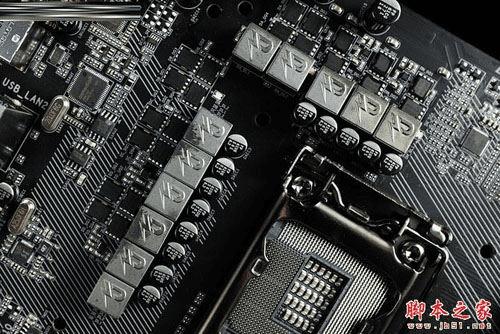

CPU采用8+3相供电设计,其中CPU核心为8相,核显为3相,总共11相。每相“一上一下”两个MOSFET、一个印有闪电logo的封闭式铁芯电感外加一个黑色FPCAP(富士通)固态电容。

技嘉Aorus Z270X GAMING.5主板性能如何?

供电主控芯片为Intersil ISL95866。

技嘉Aorus Z270X GAMING.5主板性能如何?

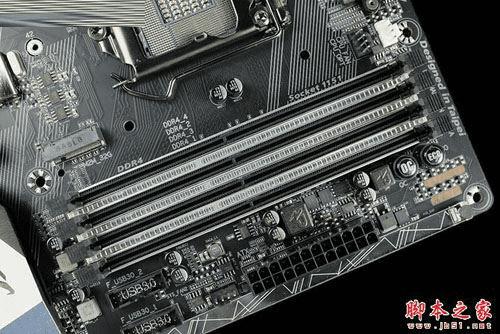

4条DDR4 DIMM插槽,最高支持64GB DDR4-2400,支持双通道、XMP,标称的最高超频频率能够达到4133MHz,当然这还得看内存的超频体质如何。插槽下方还覆盖有合金装甲以增加强度。

技嘉Aorus Z270X GAMING.5主板性能如何?

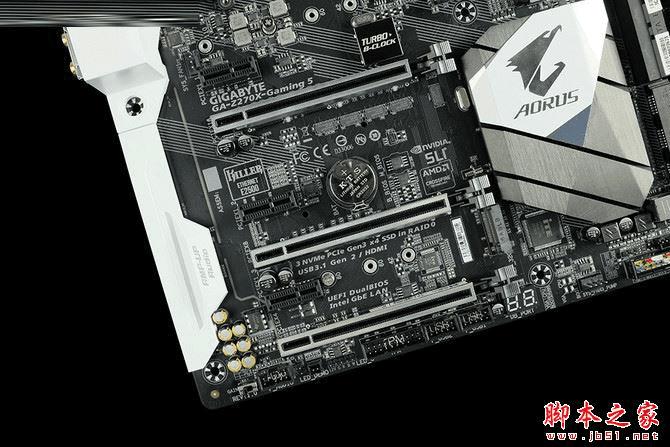

扩展插槽从上到下依次为PCI-E 3.0 x1、PCI-E 3.0 x16、PCI-E 3.0 x1、PCI-E 3.0 x16(最大x8)、PCI-E 3.0 x1、PCI-E 3.0 x16(最大x4),支持AMD CrossFire和NVIDIA SLI,其中3条PCI-E 3.0 x1和最下方的PCI-E 3.0 x16均由芯片组提供,3条PCI-E 3.0 x16插槽均覆盖有合金装甲。

技嘉Aorus Z270X GAMING.5主板性能如何?

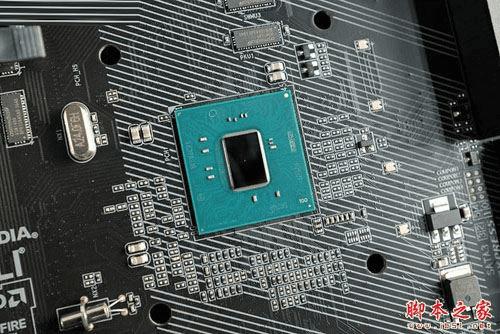

Z270芯片组。

技嘉Aorus Z270X GAMING.5主板性能如何?

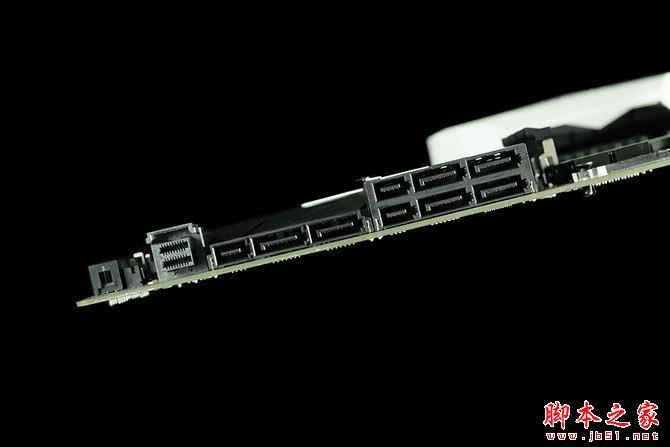

存储接口方面由芯片组原生提供3个SATA Express接口、6个SATA 3.0(6Gb/s)接口、1个U.2接口,其中第三条PCI-E 3.0 x1与SATA3_1共享带宽,也就是说当第三条PCI-E 3.0 x1使用时SATA3_1会失效。

技嘉Aorus Z270X GAMING.5主板性能如何?

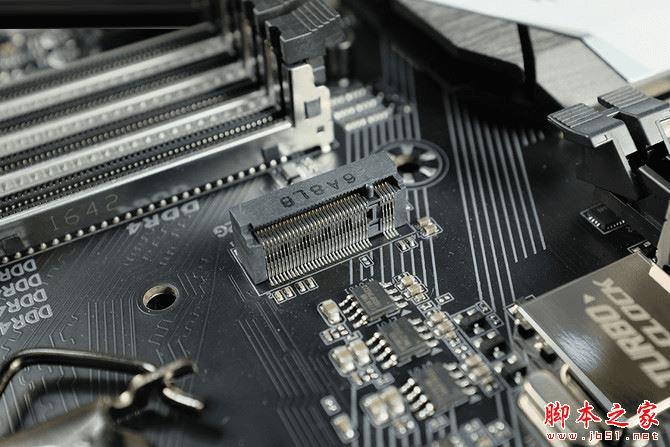

位于CPU插槽下方的第一个M.2接口,最大支持M.2 22110规格。相较于100系列芯片组,200系列芯片组普遍增加了PCI-E通道数量,体现到主板上就是增加了一个M.2接口,并且两个M.2接口全都运行在PCI-E 3.0 x4模式上,理论带宽达32Gb/s。需要说明的是,当此M.2接口使用时会导致SATA3_4/5失效。

技嘉Aorus Z270X GAMING.5主板性能如何?

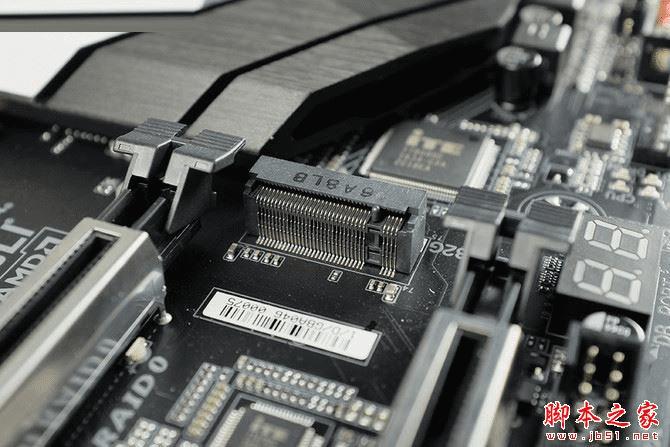

第二个M.2接口位于PCI-E 3.0 x8和PCI-E 3.0 x4插槽之间,最大支持M.2 2280规格,带宽同样为32Gb/s。当安装M.2 SATA SSD时会导致SATA3_0失效,在使用PCI-E SSD时会与PCI-E 3.0 x4插槽共享带宽,并且PCI-E 3.0 x4插槽的带宽会降为PCI-E 3.0 x2。

技嘉Aorus Z270X GAMING.5主板性能如何?

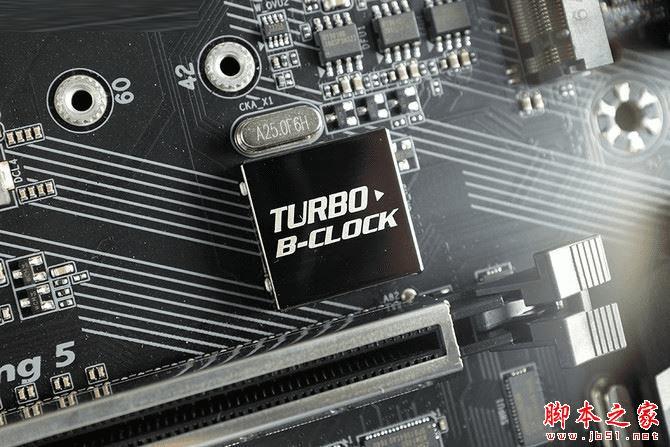

在超频方面,Z270X-GAMING 5主板还增加了一枚能够调节CPU外频的Turbo B-Clock外频解锁芯片,使CPU外频能够在90-500MHz之间调节,超频设置更加灵活。

技嘉Aorus Z270X GAMING.5主板性能如何?

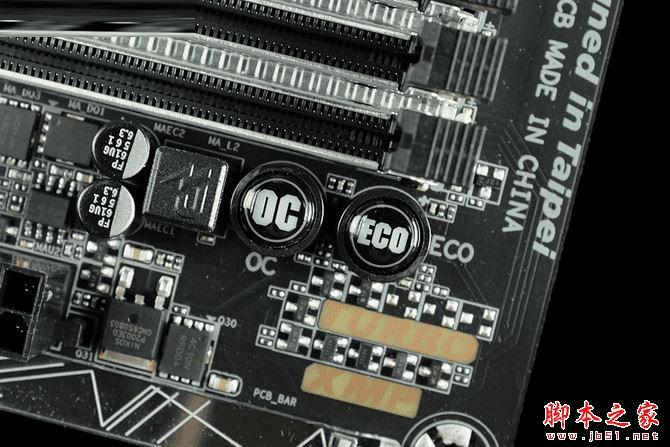

位于内存插槽旁边的一键省电(ECO)/超频(OC)按钮,ECO按钮按下后变为绿色,OC按钮按下后变为红色。

技嘉Aorus Z270X GAMING.5主板性能如何?

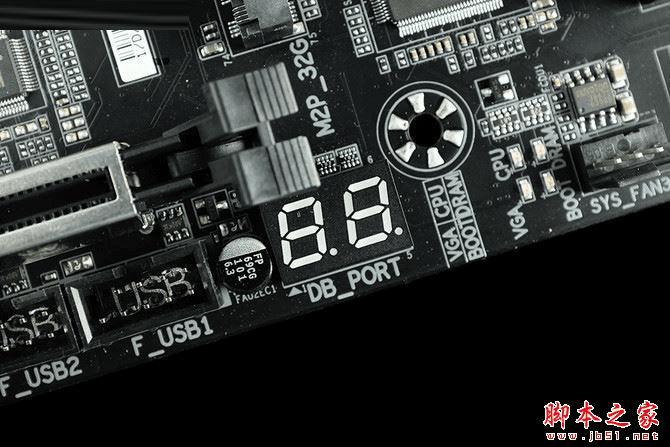

主板下方的两位Debug侦错指示器,右侧是4枚状态指示灯,分别是CPU、BOOT、DRAM和VGA,亮灯则表示有异常。

技嘉Aorus Z270X GAMING.5主板性能如何?

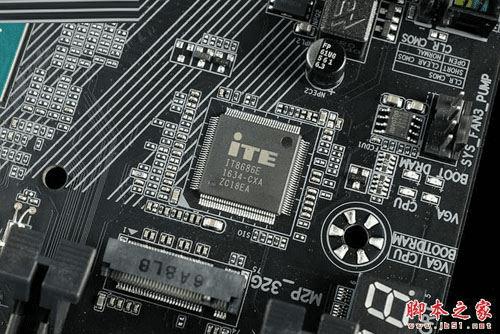

提供监控功能的iTE IT8686E Super I/O芯片。

技嘉Aorus Z270X GAMING.5主板性能如何?

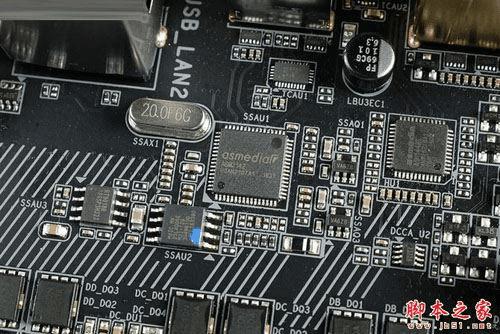

ASMedia ASM2142 USB 3.1 Gen 2芯片,右侧的是提供核显HDMI输出的ASM1442K芯片。

技嘉Aorus Z270X GAMING.5主板性能如何?

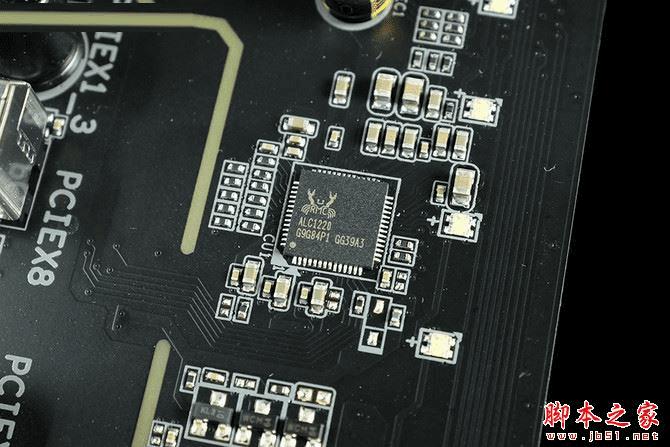

音频解码芯片为Realtek的ALC 1220,规格上支持120dB信噪比。

技嘉Aorus Z270X GAMING.5主板性能如何?

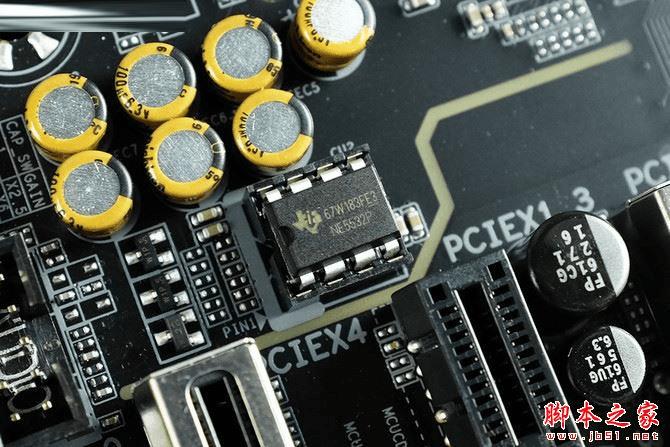

搭配TI NE5532双路低噪声高速音频运算放大器,并且支持更换。上方为nichikon音频电容。

技嘉Aorus Z270X GAMING.5主板性能如何?

双网卡方案,Killer E2500+Intel I219V。

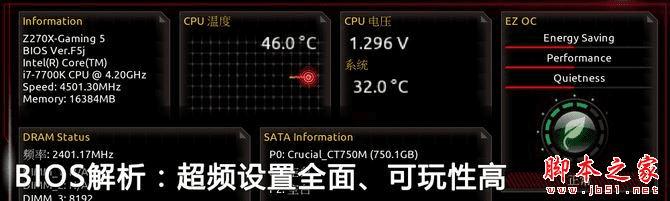

四、BIOS解析:超频设置全面、可玩性高

技嘉Aorus Z270X GAMING.5主板性能如何?

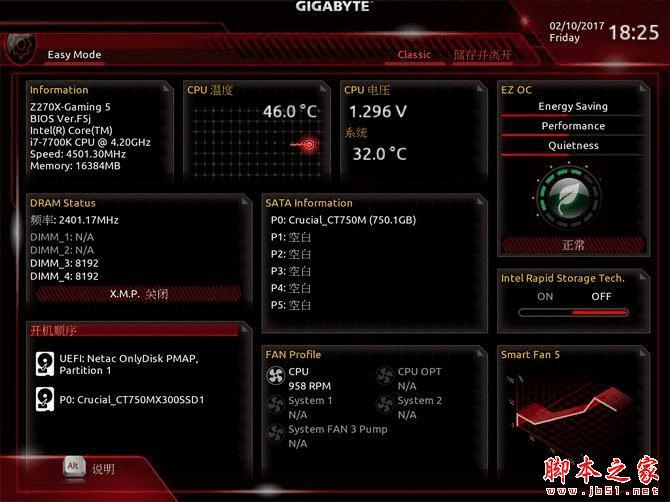

主板BIOS分为Easy Mode和Classic两种模式,Easy Mode主要是一些基本信息的展示和简单的功能操作,基本信息包括系统信息、CPU温度及电压、内存状态、硬盘信息等,简单操作包括开启X.M.P.、调整开机顺序、自动超频等。

技嘉Aorus Z270X GAMING.5主板性能如何?

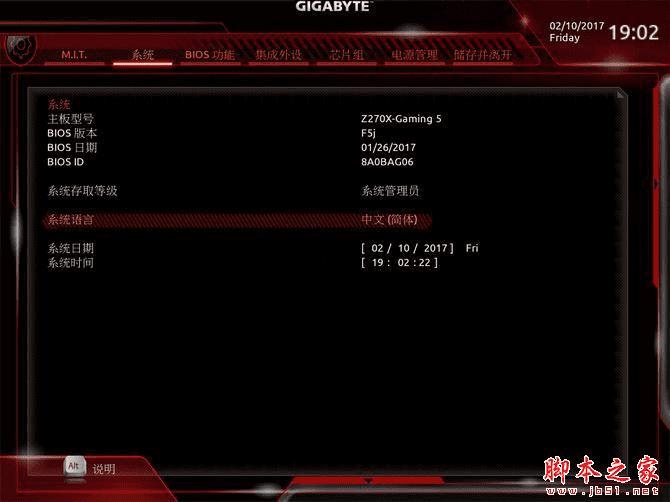

Classic模式菜单,右侧和下方有隐藏式的弹窗。

技嘉Aorus Z270X GAMING.5主板性能如何?

BIOS已经更新至最新版本F5j,属于Beta版本。BIOS更新还是比较简单的,从技嘉官网下载BIOS文件解压缩至U盘,之后在开机画面时按下END进入BIOS更新页面,按照流程逐步操作即可完成。

技嘉Aorus Z270X GAMING.5主板性能如何?

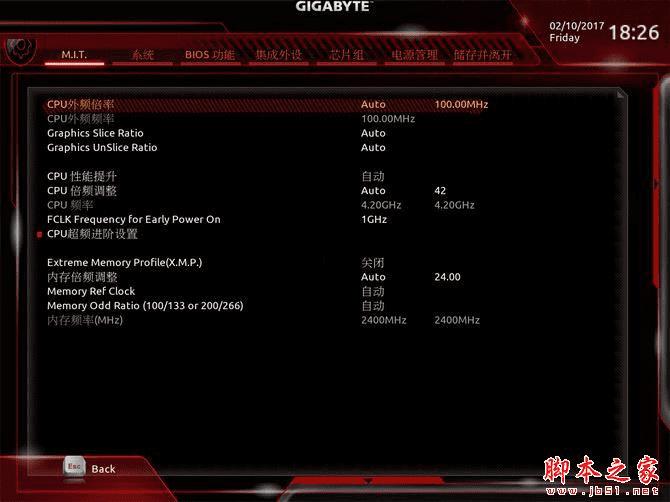

M.I.T.菜单可以对CPU外频、倍频、内存倍频等进行设置。CPU外频可以在80MHz和500MHz之间进行调节,步进为0.01MHz。CPU倍频的调节范围是8-127。内存倍频的调节范围在8-41.33之间。

技嘉Aorus Z270X GAMING.5主板性能如何?

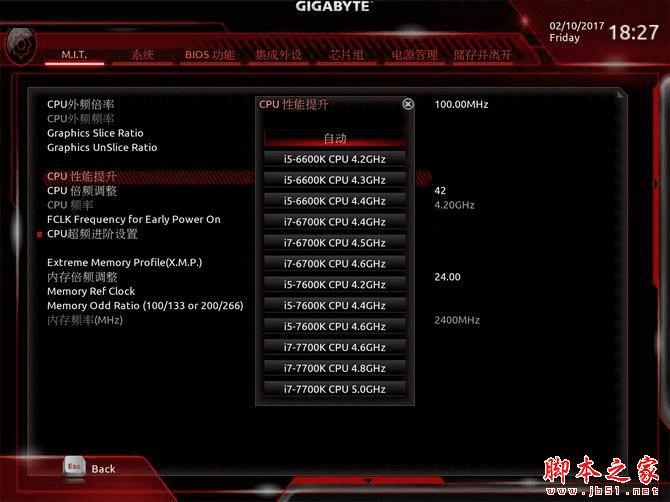

除了手动调节各种参数外,主板BIOS还预设了i5-6600K、i7-6700K、i5-7600K、i7-7700K四款处理器的不同频率的提升参数,每款处理器有3种频率可选,方便玩家自动超频。

技嘉Aorus Z270X GAMING.5主板性能如何?

CPU超频进阶设置菜单,能够对CPU进行更加细致的超频设置。

技嘉Aorus Z270X GAMING.5主板性能如何?

高级内存设定菜单。

技嘉Aorus Z270X GAMING.5主板性能如何?

高级电压设置菜单,包括3D Power控制、CPU核心电压控制、芯片组电压控制和内存电压控制四项。

技嘉Aorus Z270X GAMING.5主板性能如何?

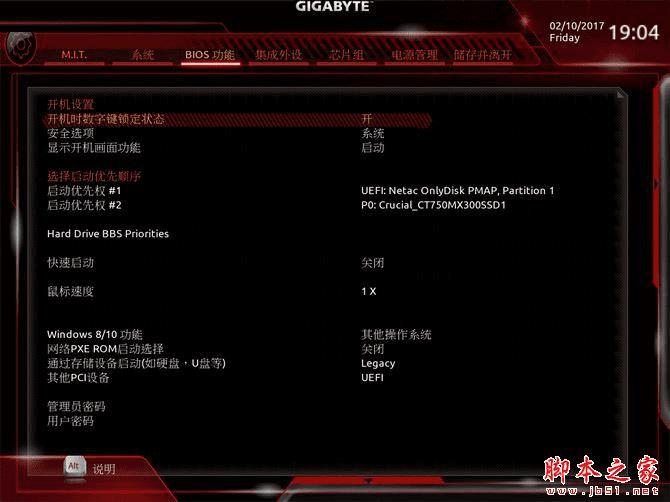

BIOS功能菜单,除了显示开机画面、快速启动等功能外还可以调节BIOS页面下的鼠标移动速度。

技嘉Aorus Z270X GAMING.5主板性能如何?

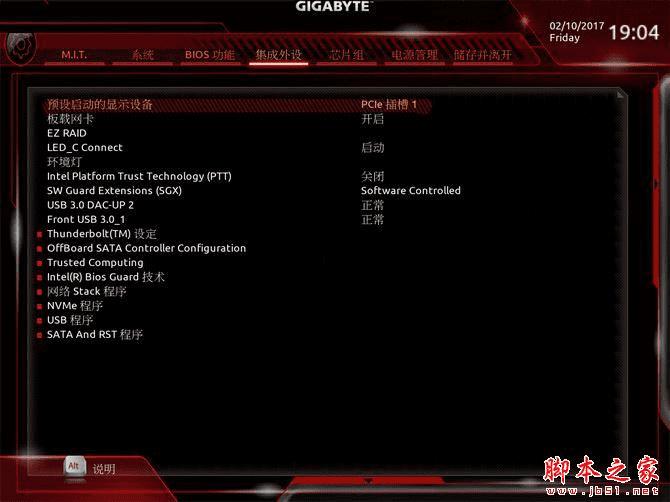

集成外设菜单,包括主板环境灯的设置。

技嘉Aorus Z270X GAMING.5主板性能如何?

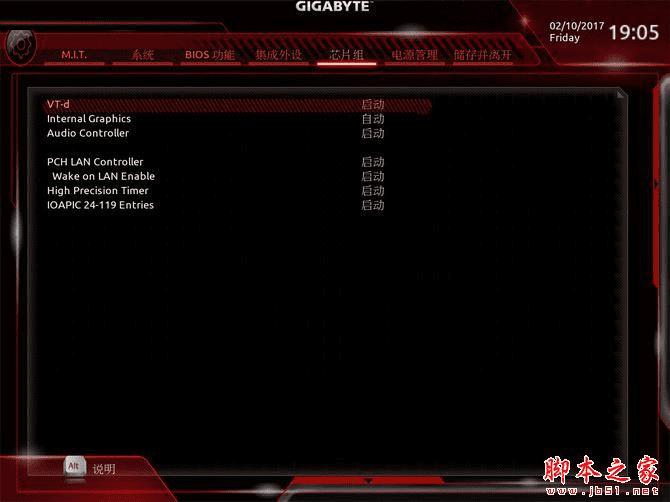

芯片组菜单。

技嘉Aorus Z270X GAMING.5主板性能如何?

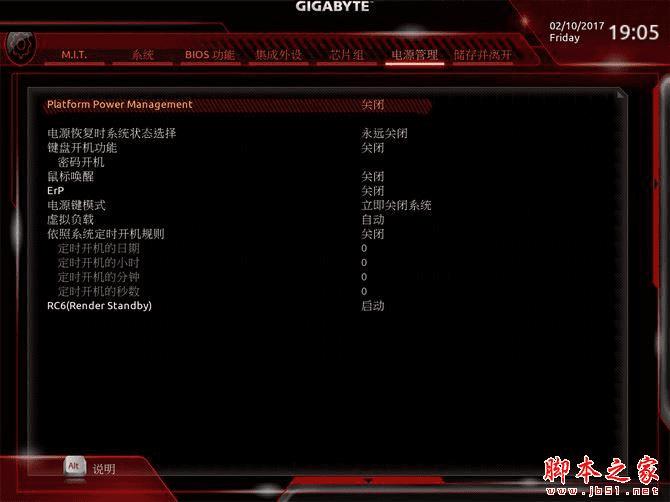

电源管理菜单。

技嘉Aorus Z270X GAMING.5主板性能如何?

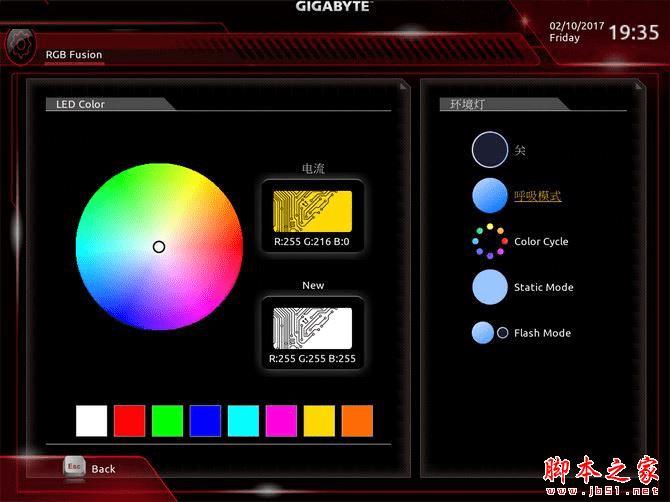

集成外设菜单下的环境灯设置,包括呼吸模式、Color Cycle、Static Mode和Flash Mode四种模式。

技嘉Aorus Z270X GAMING.5主板性能如何?

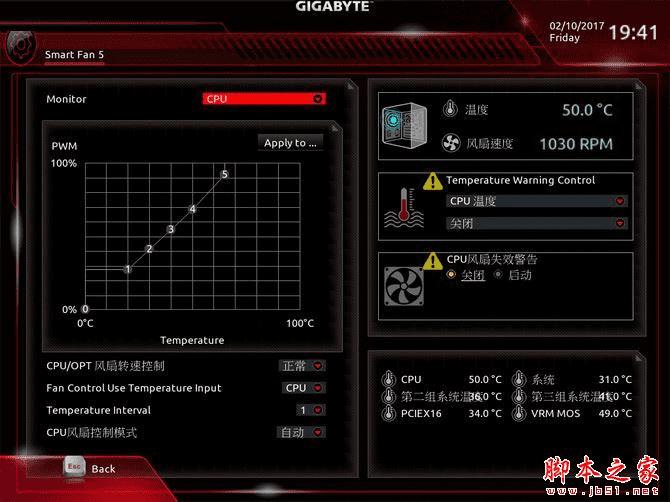

风扇调节菜单,可以调节主板上5个风扇的转速,除此之外,通过板载的6个温度传感器还可以实时监控各个位置的温度。

五、评测总结:更加适合超频玩家

技嘉Aorus Z270X GAMING.5主板性能如何?

得益于200系列芯片组PCI-E通道数的增加,Z270系列主板普遍增加了第二个M.2 SSD接口,并且能够运行在PCI-E 3.0 x4模式下,技嘉AORUS Z270X-GAMING 5自然也不例外,双M.2接口大大提升了主板的存储性能。供电方面,11相的供电设计能够为CPU带来更加稳定的电流供应。此外,炫彩魔光系统、丰富的BIOS功能都让主板有了更多的可玩性。

不可否认这款技嘉AORUS Z270X-GAMING 5主板拥有十足的竞争力,然而1799元售价也让其目标群体仅限于超频玩家,对一般用户而言仍然是B250主板+非K CPU具有更高的性价比。
