贝尔金Thunderbolt3数据线开箱及拆解的特殊功能(3)

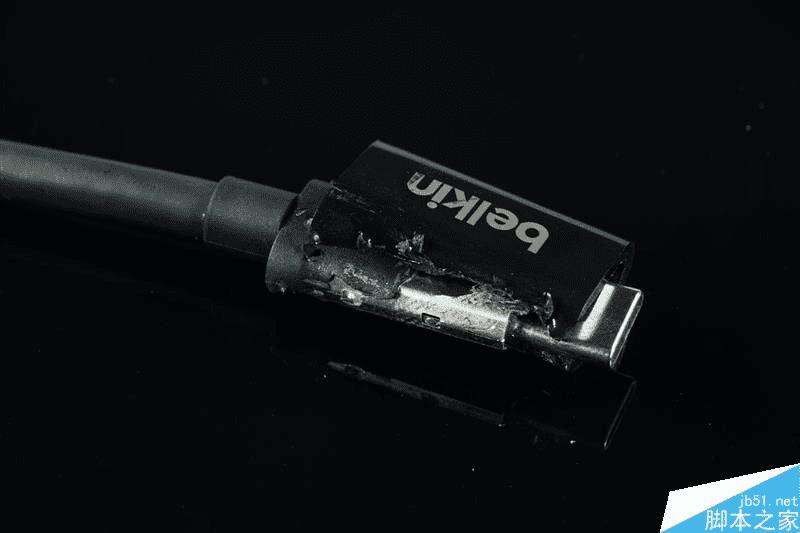

剪开，硬胶，比较脆。

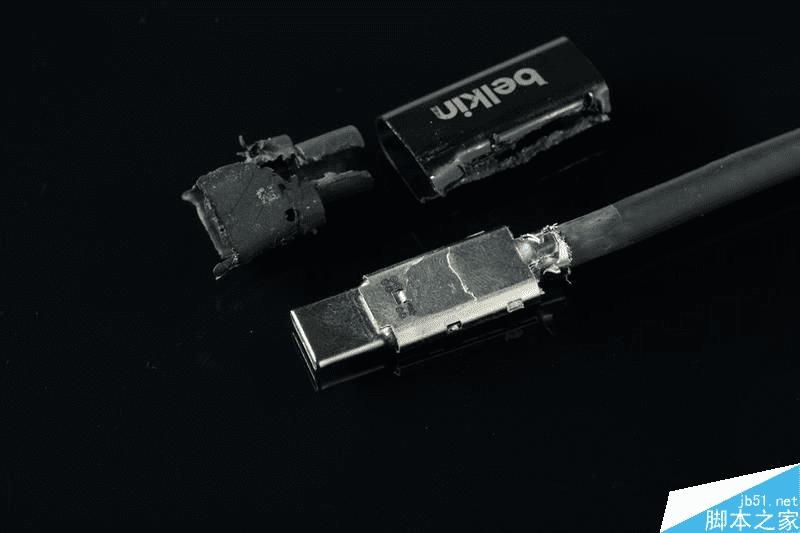

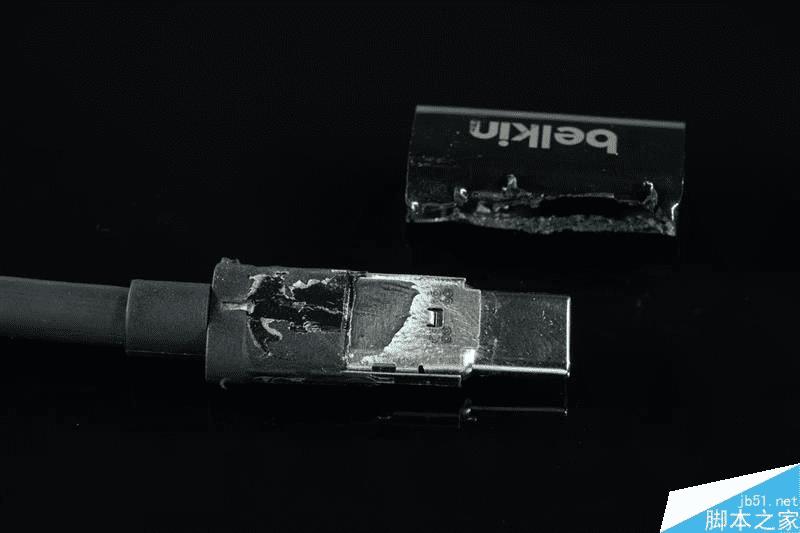

外壳移开，里面是灌胶。

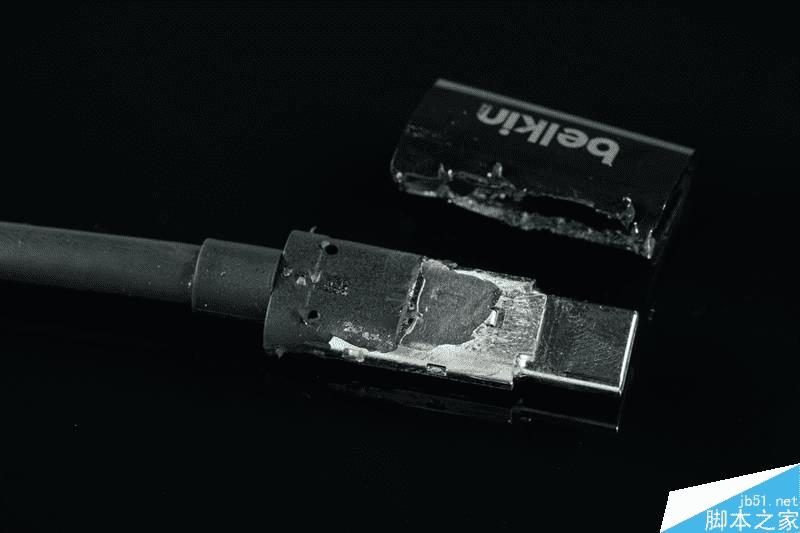

另外一面也是一样。

两段式钢套，有8个焊点，很工整，大厂风范。

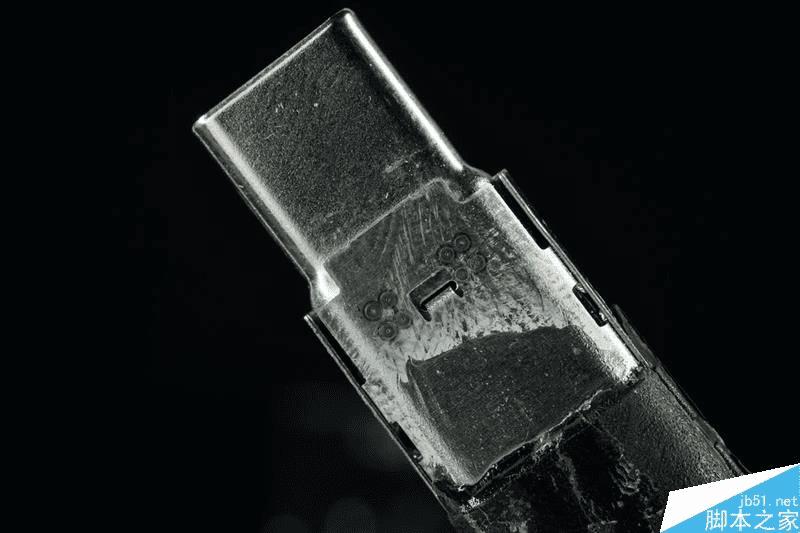

移除灌胶，全部钢套。

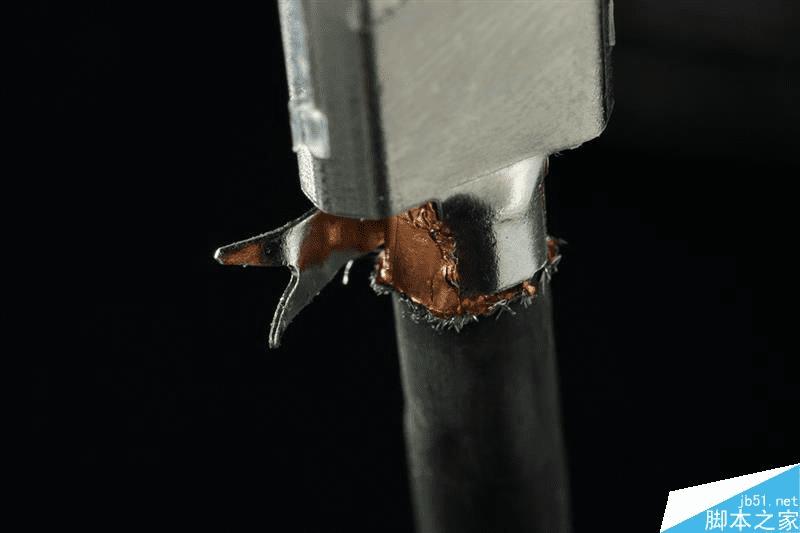

看一下细节，钢套固定的位置用了铜箔，这个铜箔比之前拆过的线材要厚。

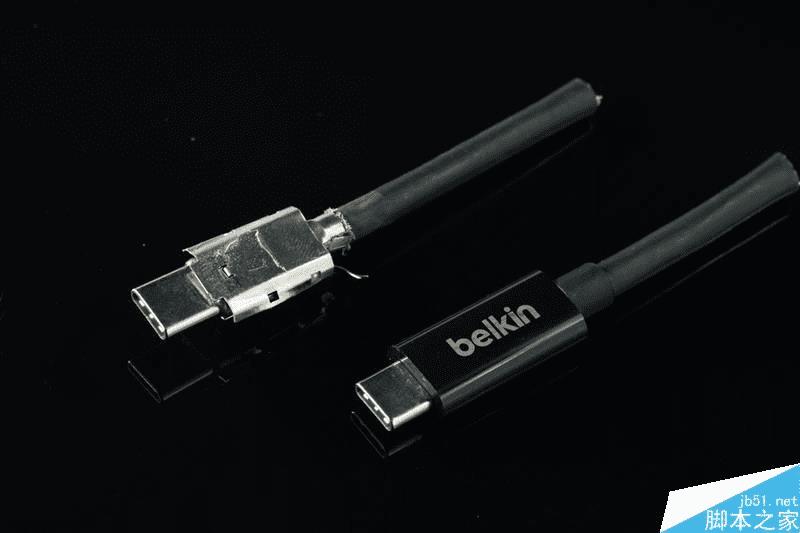

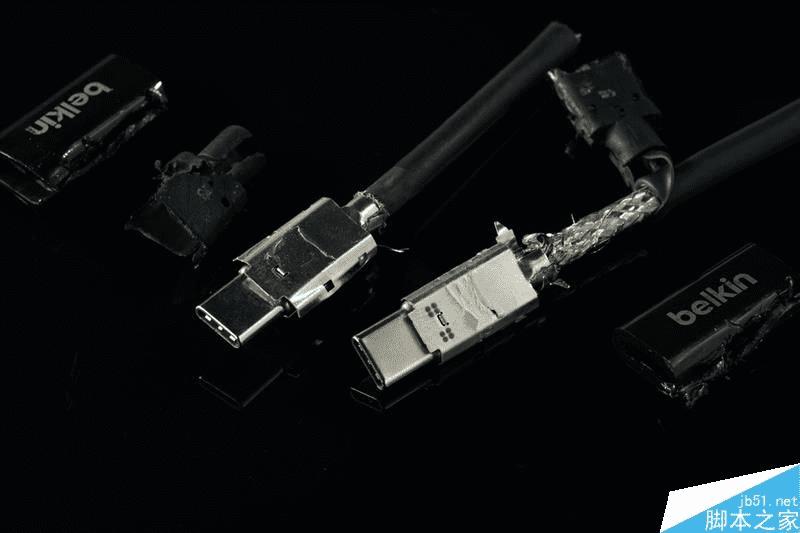

灌胶跟套管全部移除，另外一根也剪断装备拆解，对比看看两头有什么不同。

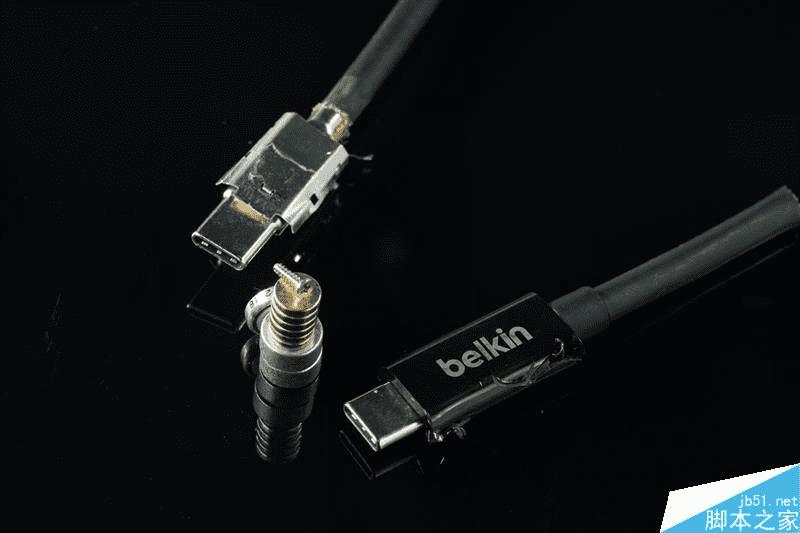

用磁铁吸一下，非常微弱的磁性。

两头拆掉，钢套都是一样的两片铆接合成，然后电焊。

移除钢套，里面是透明灌胶，多股线材焊接在PCB上面。

两头其中一面，线芯密密麻麻的的焊接在上面。

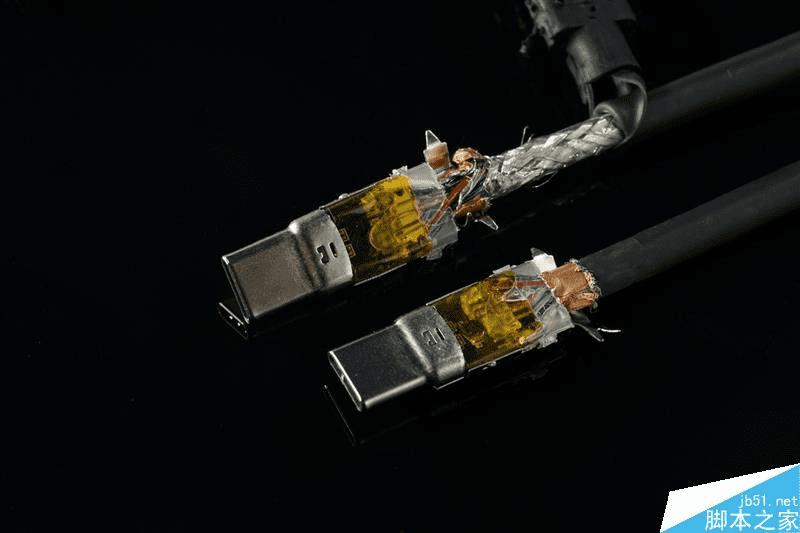

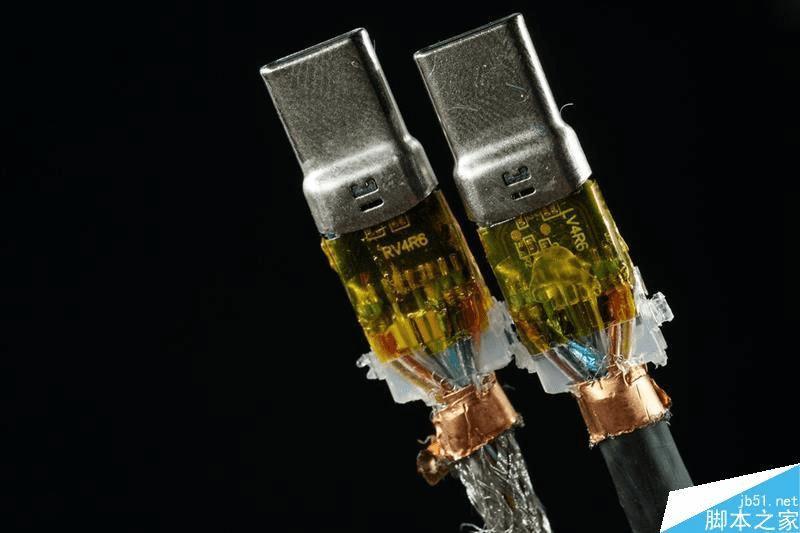

另外一面，也是焊接满了线芯，焊接位置灌了软胶，PCB上面包了一层高温胶布。

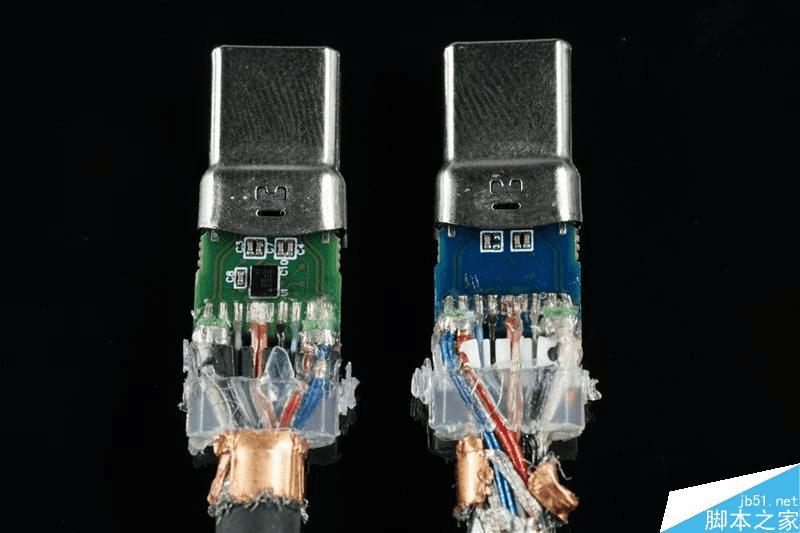

拆除高温胶布，其中一面，上面有个芯片，四个电阻。
