OPPO/一加/华为三款5A的比较(2)

OPPO/一加/华为三款5A的比较

每条线单独拆开。

OPPO/一加/华为三款5A的比较

放大。

OPPO/一加/华为三款5A的比较

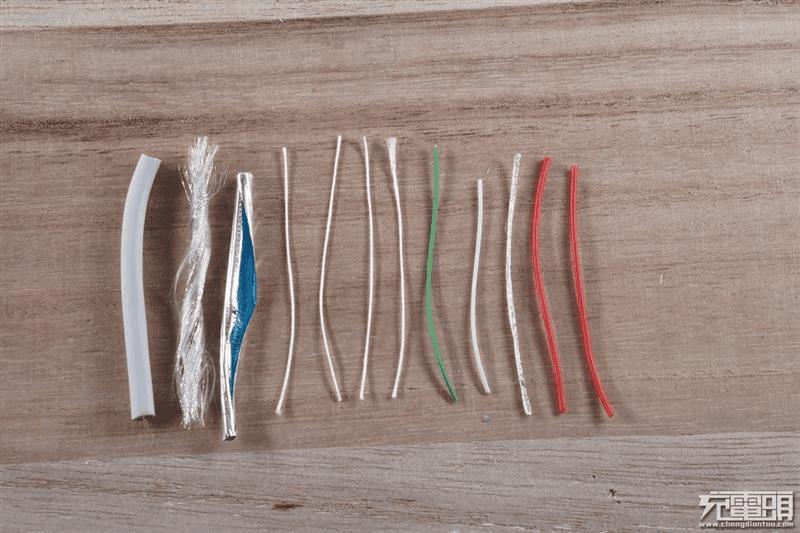

线材组成。

OPPO/一加/华为三款5A的比较

数据线全部零部件一览。

最后就是DASH闪充线了。

OPPO/一加/华为三款5A的比较

OPPO/一加/华为三款5A的比较

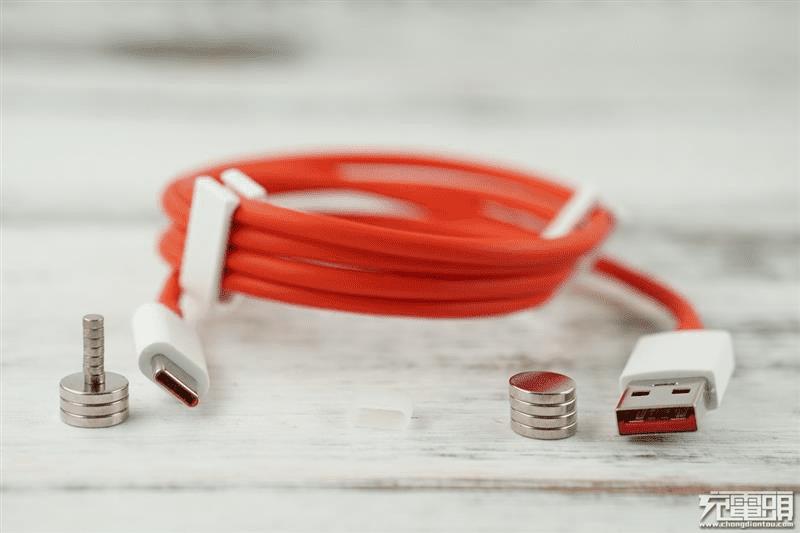

线材由两个卡扣固定。type-c头有一个胶套,防止氧化。

OPPO/一加/华为三款5A的比较

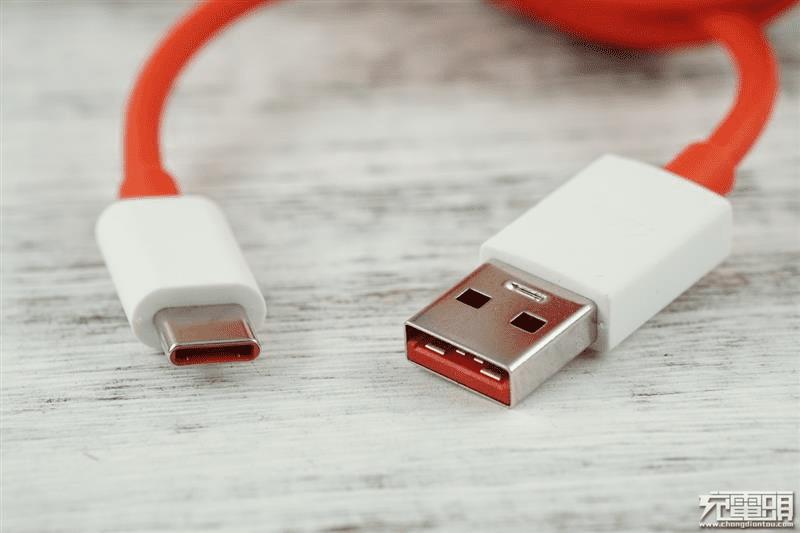

移除胶套,AC两端。

OPPO/一加/华为三款5A的比较

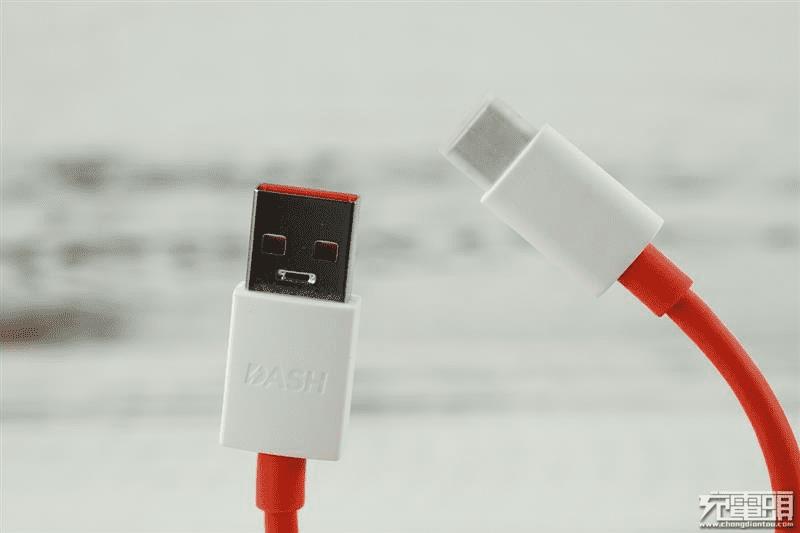

另外一个角度。A头与C头。

OPPO/一加/华为三款5A的比较

OPPO/一加/华为三款5A的比较

里面的针脚,也没有24针。

OPPO/一加/华为三款5A的比较

双头不吸磁。

OPPO/一加/华为三款5A的比较

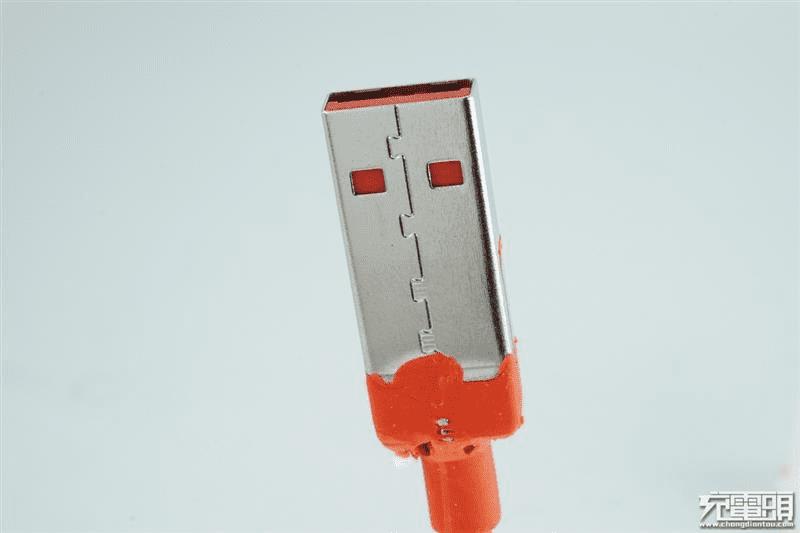

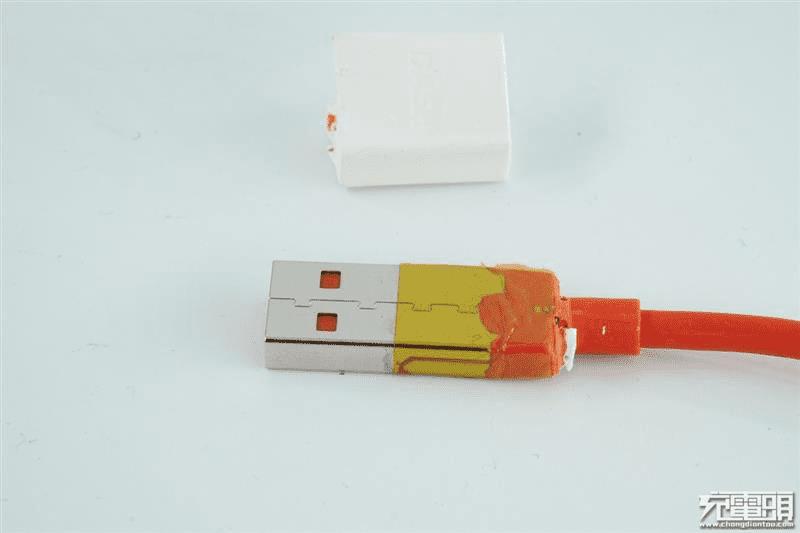

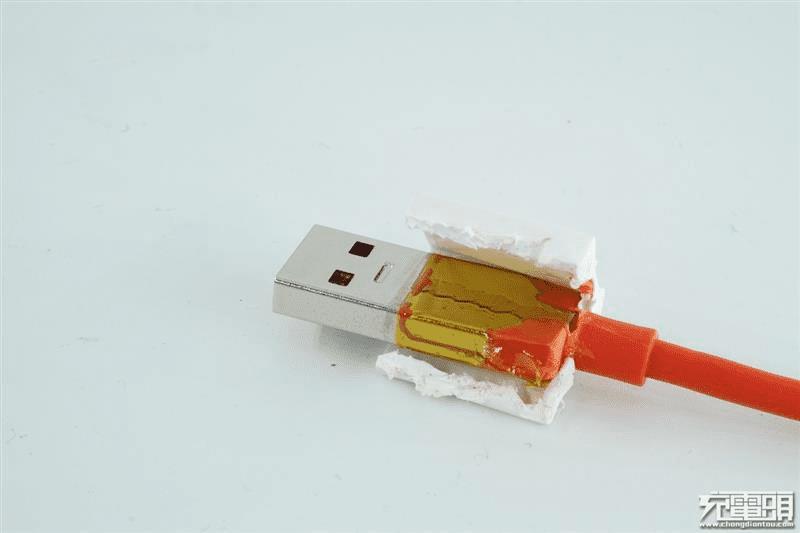

USB公头剥开。

OPPO/一加/华为三款5A的比较

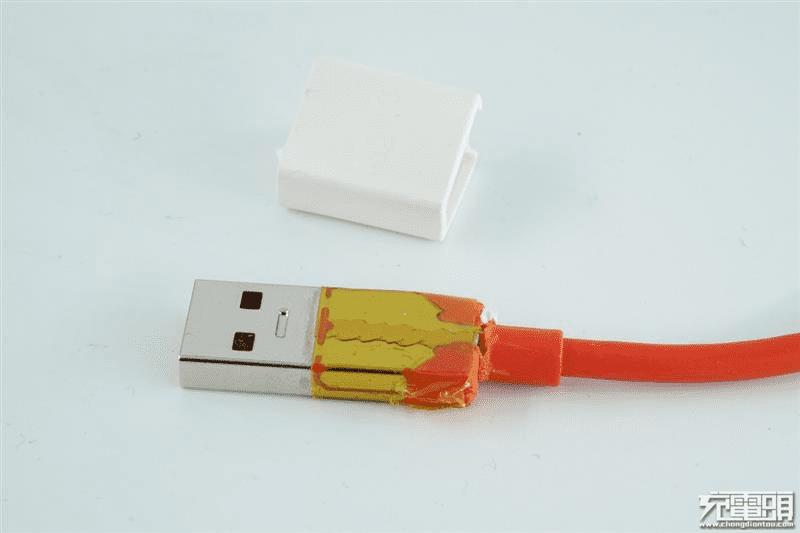

移除胶套。

OPPO/一加/华为三款5A的比较

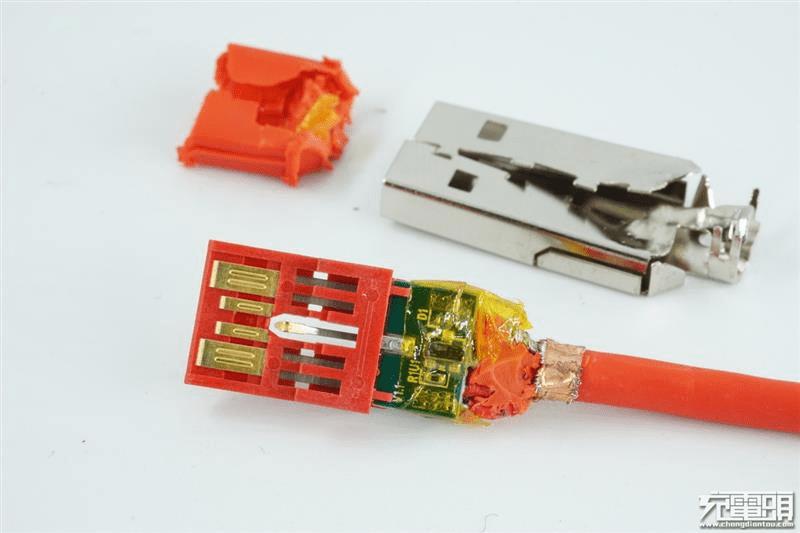

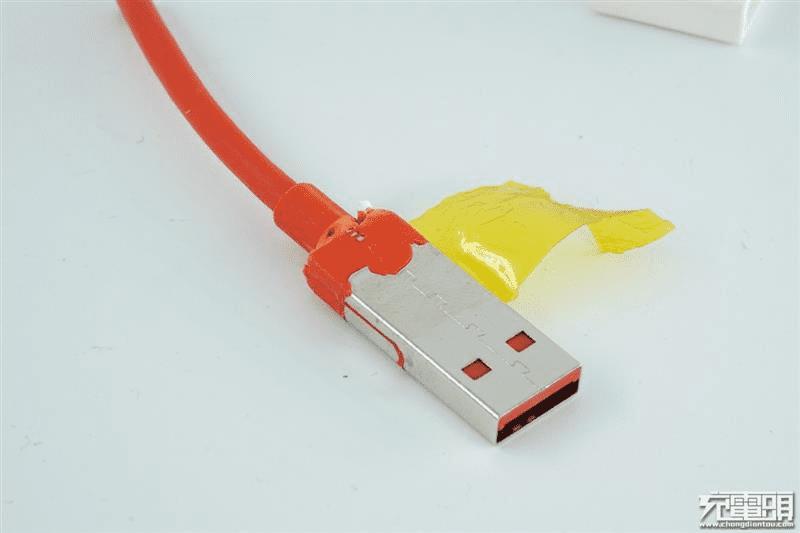

拔掉外壳,使用黄色的马拉胶带包裹。

OPPO/一加/华为三款5A的比较

撕去胶带。

OPPO/一加/华为三款5A的比较

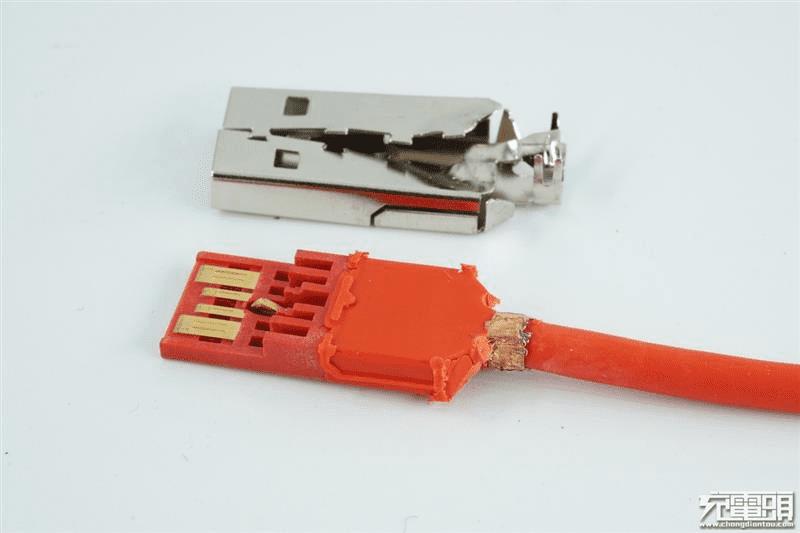

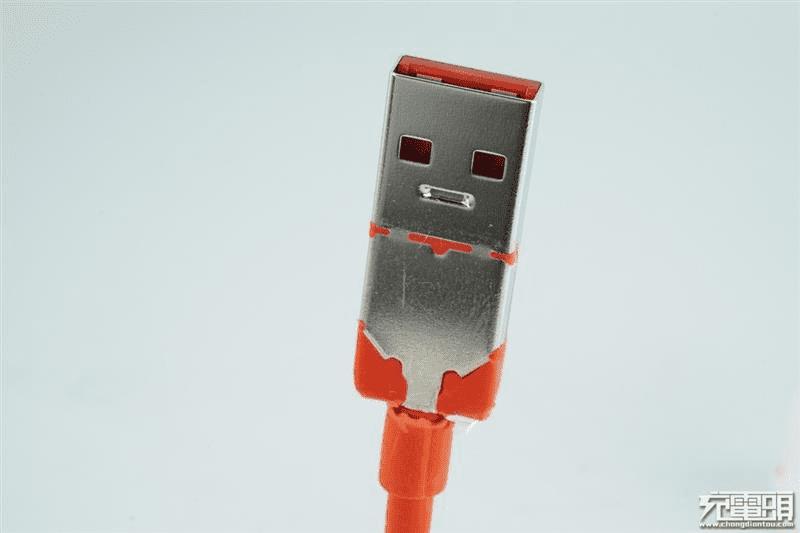

可以看到USB公口由两段组成,比一般的USB公头长出一截。

OPPO/一加/华为三款5A的比较

从背部看更明显。

OPPO/一加/华为三款5A的比较

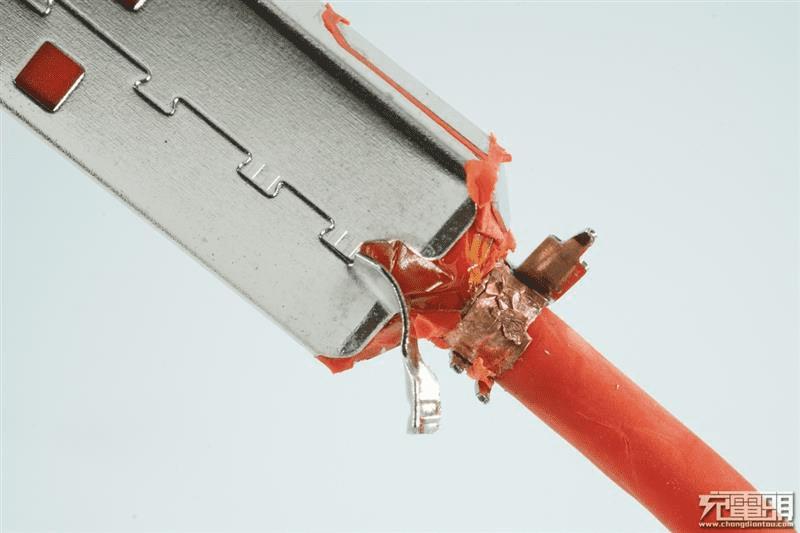

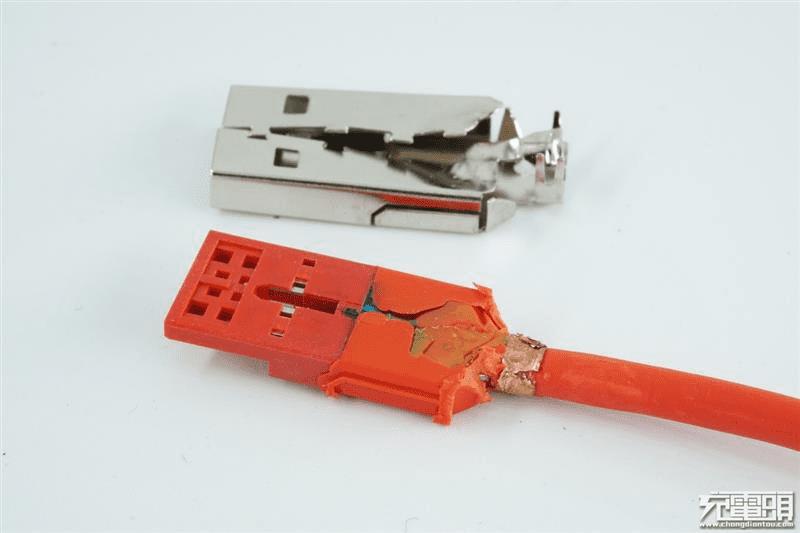

注塑处使用铜箔包裹防干扰。

OPPO/一加/华为三款5A的比较

去掉铁皮。

OPPO/一加/华为三款5A的比较

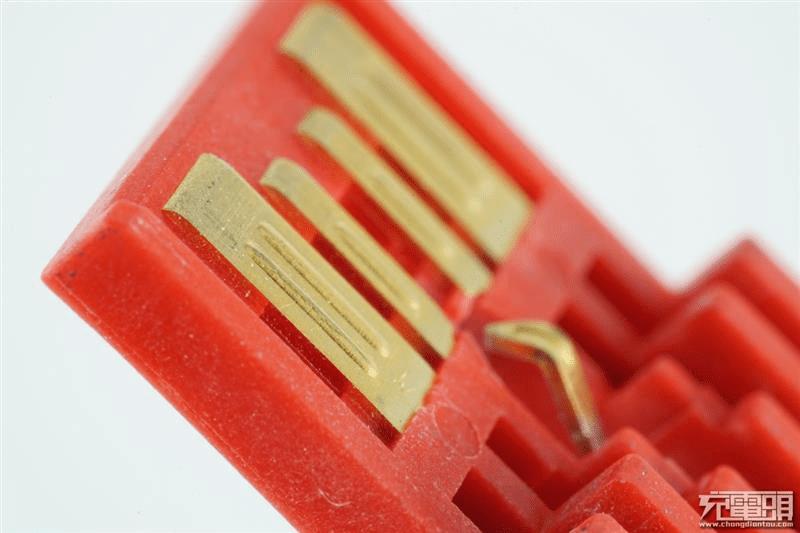

USB公头的金属触点,同样加宽处理。另外在中间还有一个针脚。

OPPO/一加/华为三款5A的比较

直接捣碎。

OPPO/一加/华为三款5A的比较

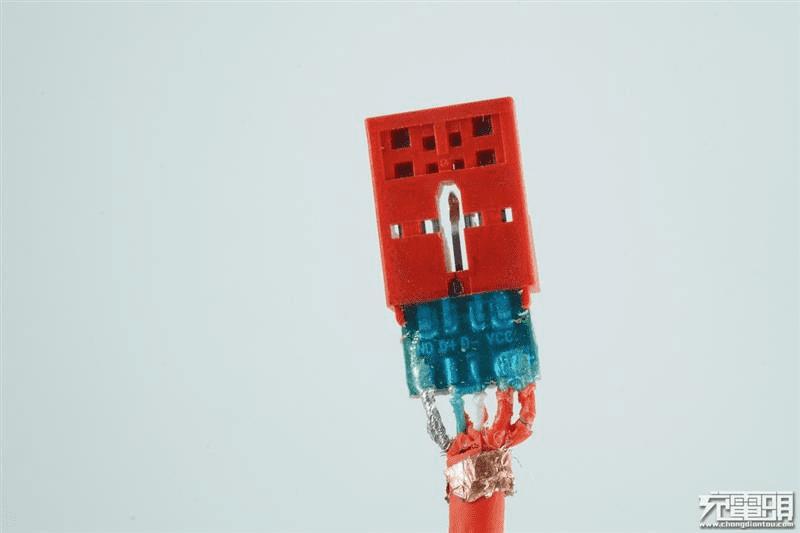

PCB板采用马拉胶包裹。

OPPO/一加/华为三款5A的比较

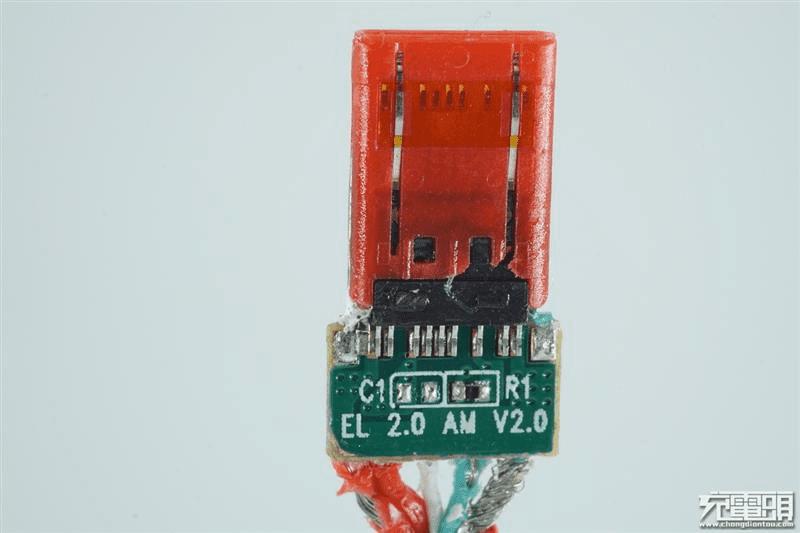

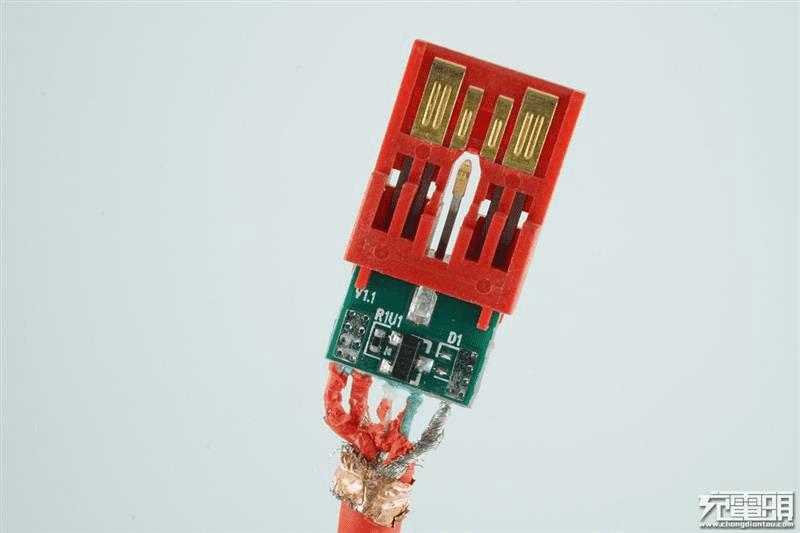

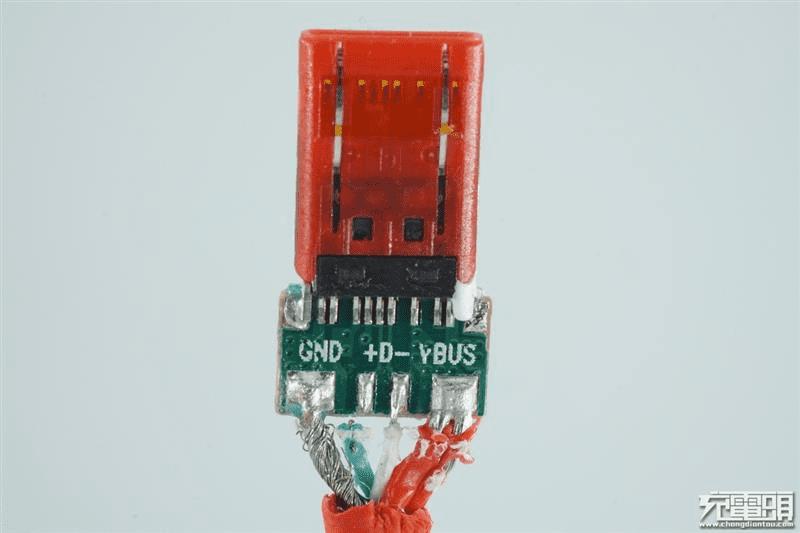

PCB板正面。

OPPO/一加/华为三款5A的比较

背面。

OPPO/一加/华为三款5A的比较

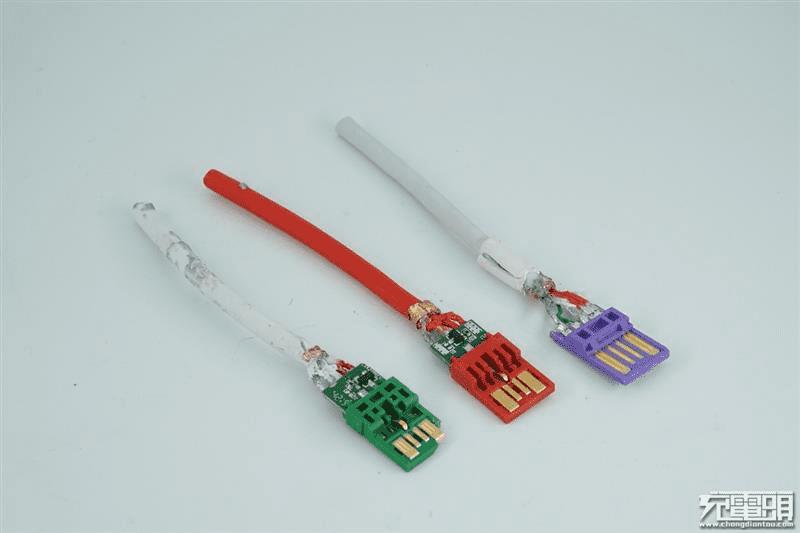

识别使用了印有“BYCI”的芯片,与VOOC闪充线一样。

OPPO/一加/华为三款5A的比较

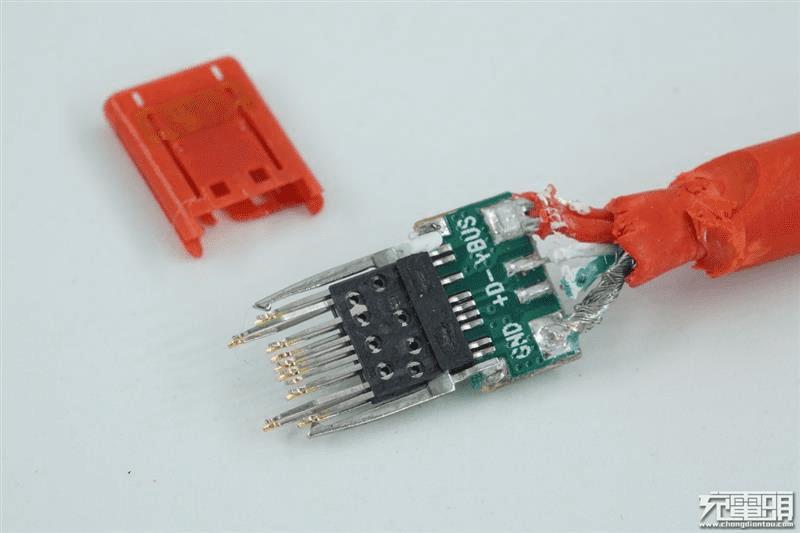

额外第5针特写。

OPPO/一加/华为三款5A的比较

准备对Type-C口动刀。

OPPO/一加/华为三款5A的比较

暴力撕开。

OPPO/一加/华为三款5A的比较

C口一面。

OPPO/一加/华为三款5A的比较

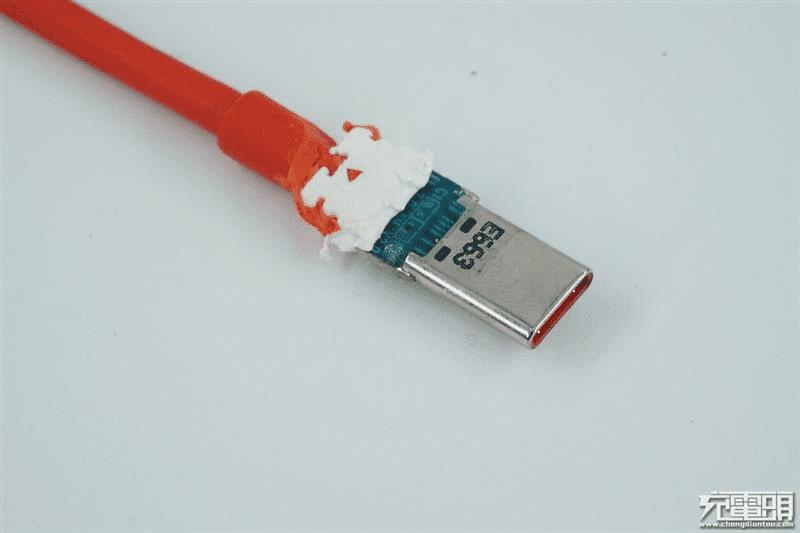

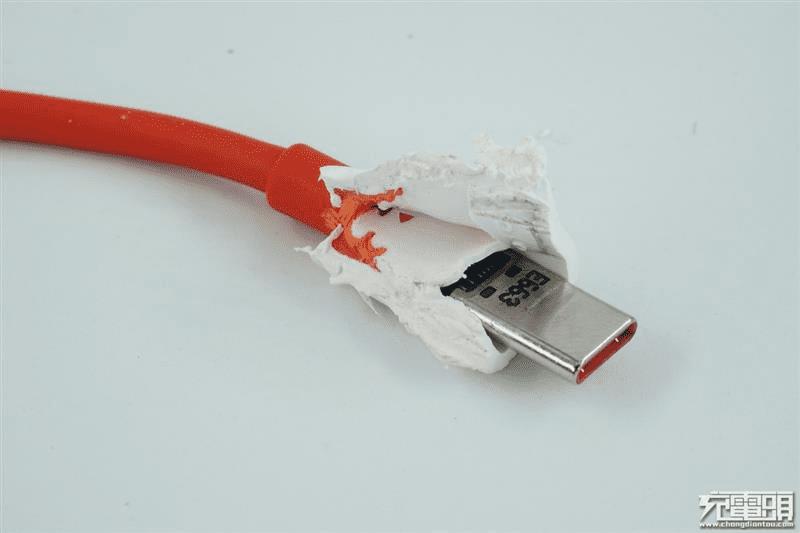

另外一面印有E663,意义不明。

OPPO/一加/华为三款5A的比较

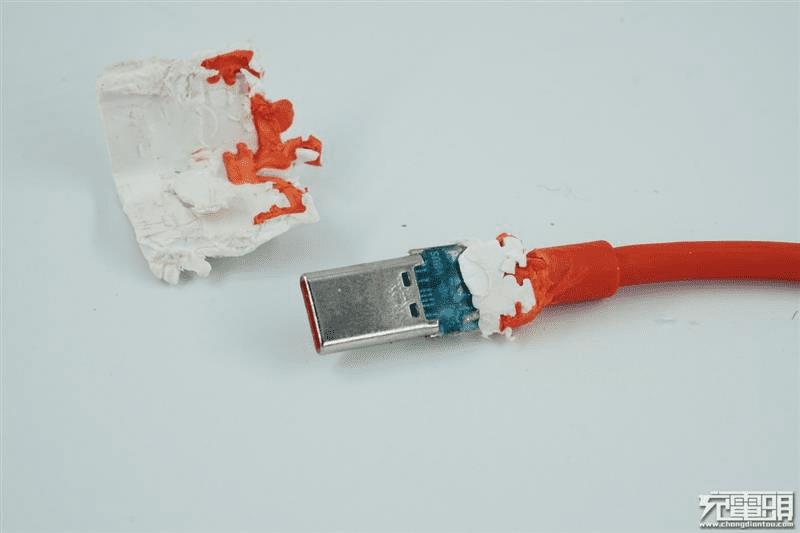

连接处同样使用胶水浇注。

OPPO/一加/华为三款5A的比较

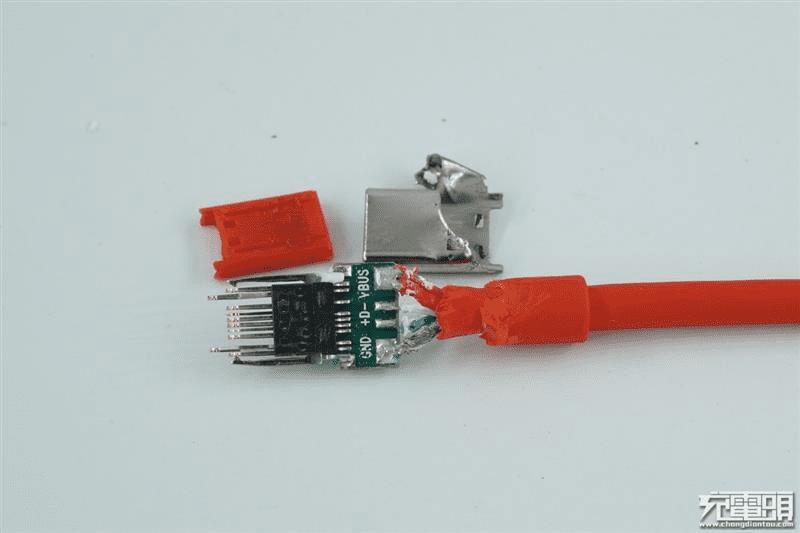

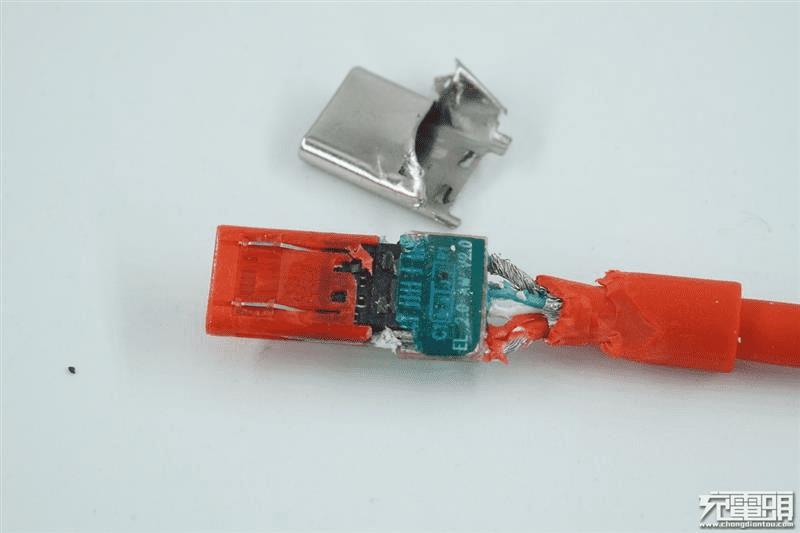

清理胶水后移除钢壳。

OPPO/一加/华为三款5A的比较

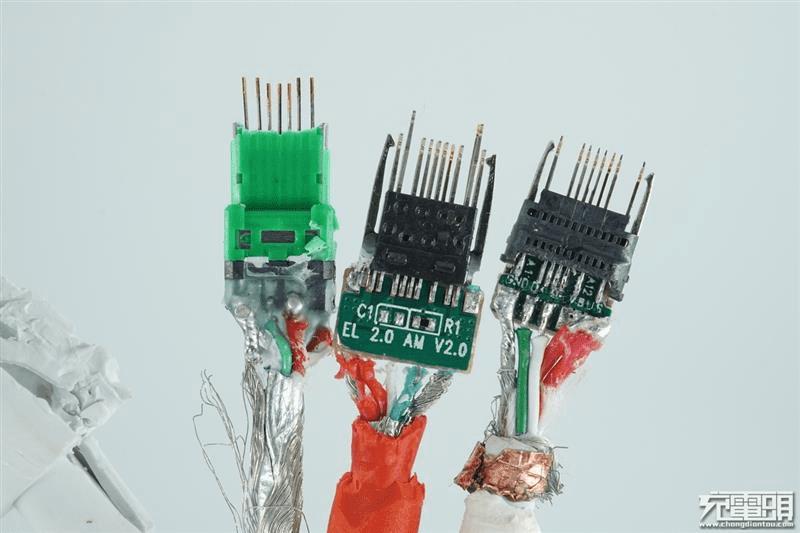

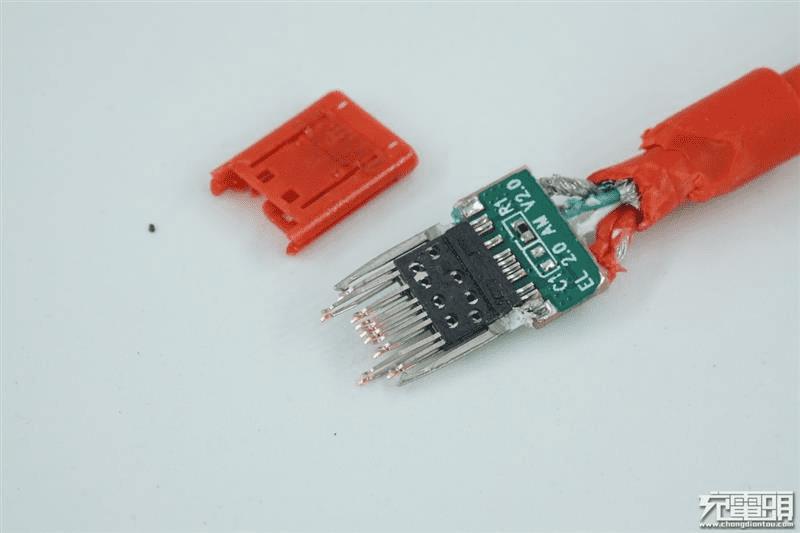

PCB正面

OPPO/一加/华为三款5A的比较

背面。

OPPO/一加/华为三款5A的比较

移除舌片。

OPPO/一加/华为三款5A的比较

共有18针。

OPPO/一加/华为三款5A的比较

每个触点镀金。

OPPO/一加/华为三款5A的比较

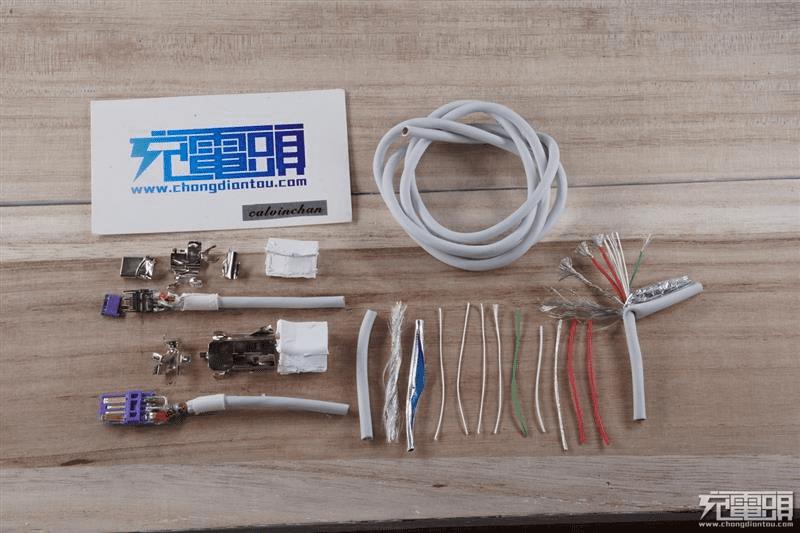

type-c全部拆解部件

OPPO/一加/华为三款5A的比较

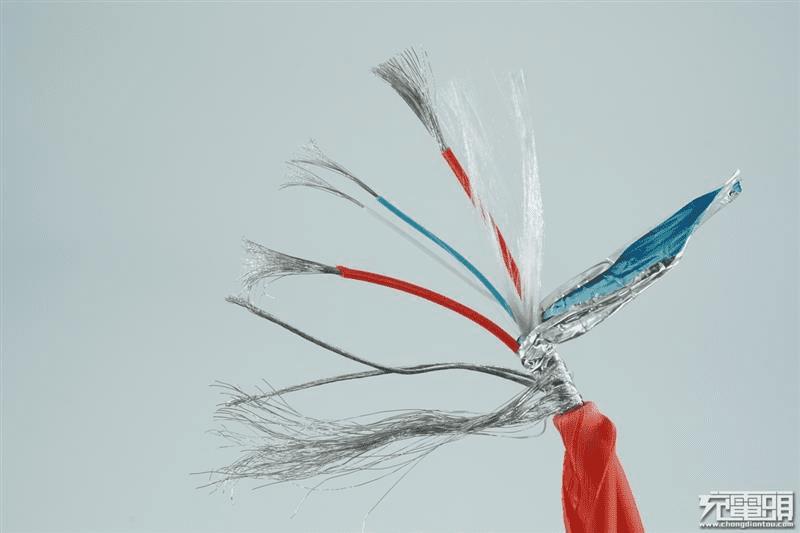

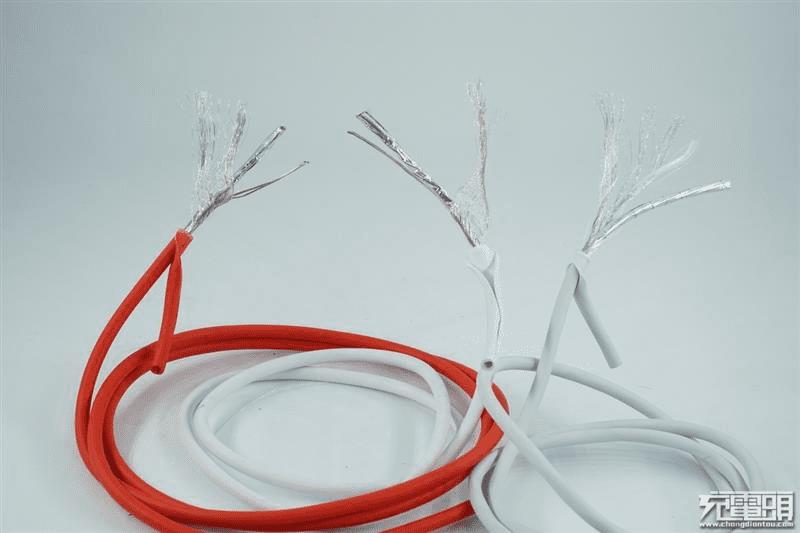

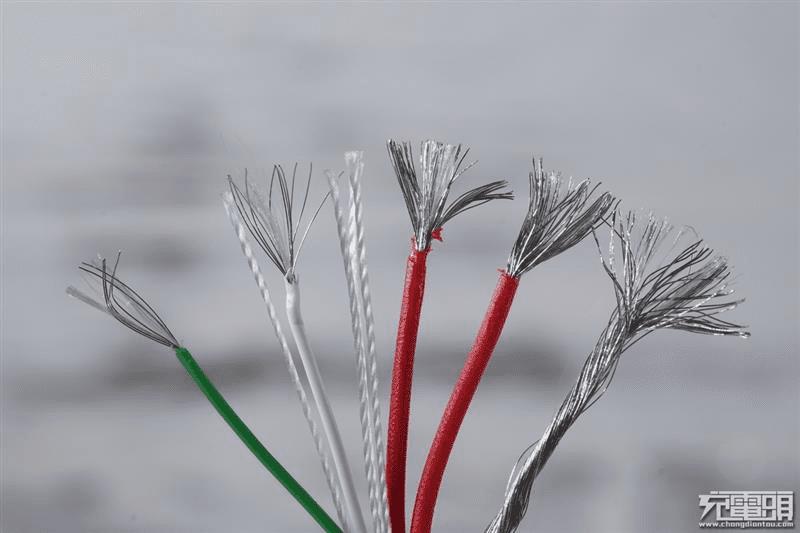

剥开金线芯,同样是红色两股,绿白各一股。

OPPO/一加/华为三款5A的比较

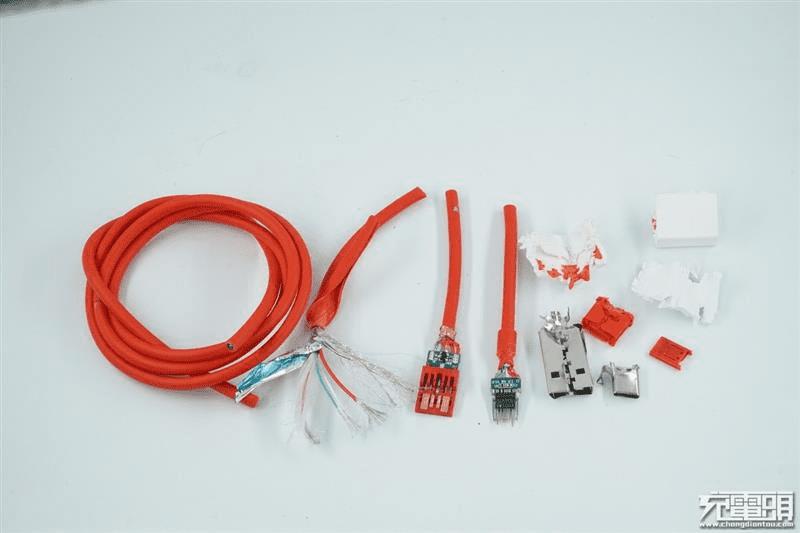

DASH线全部零部件一览。三条线拆解对比,先来公头

OPPO/一加/华为三款5A的比较

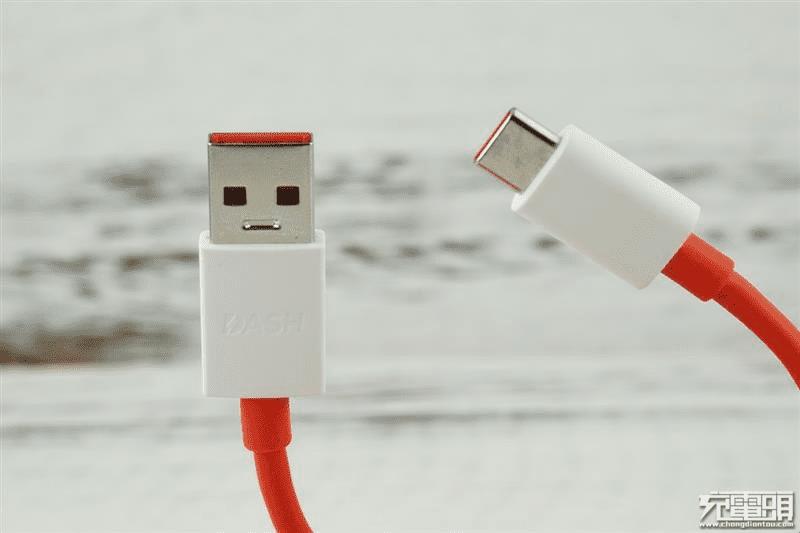

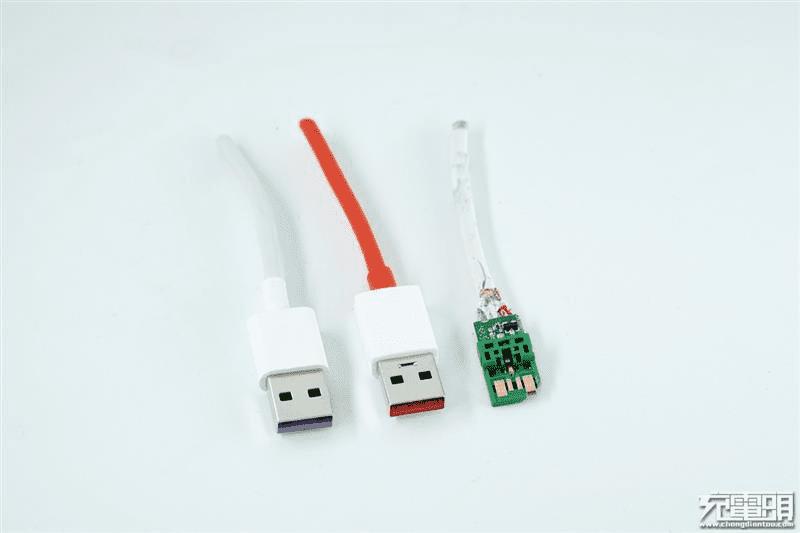

线材USB公头放在一起。

OPPO/一加/华为三款5A的比较

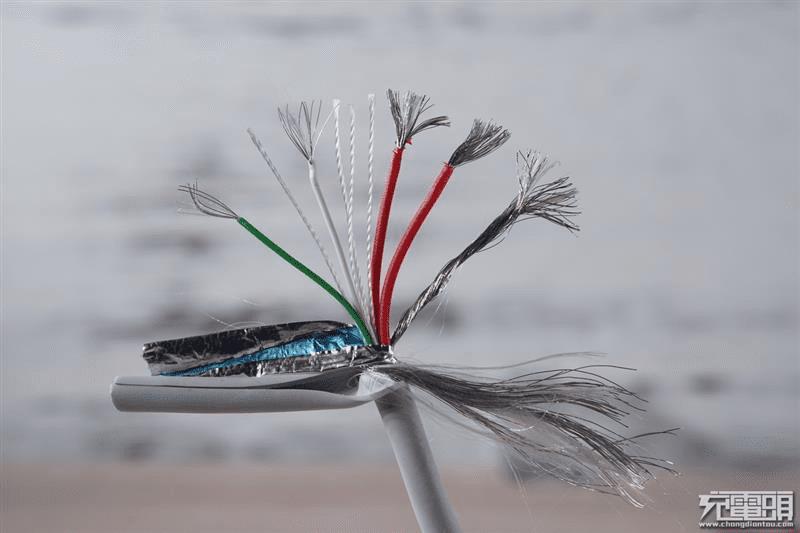

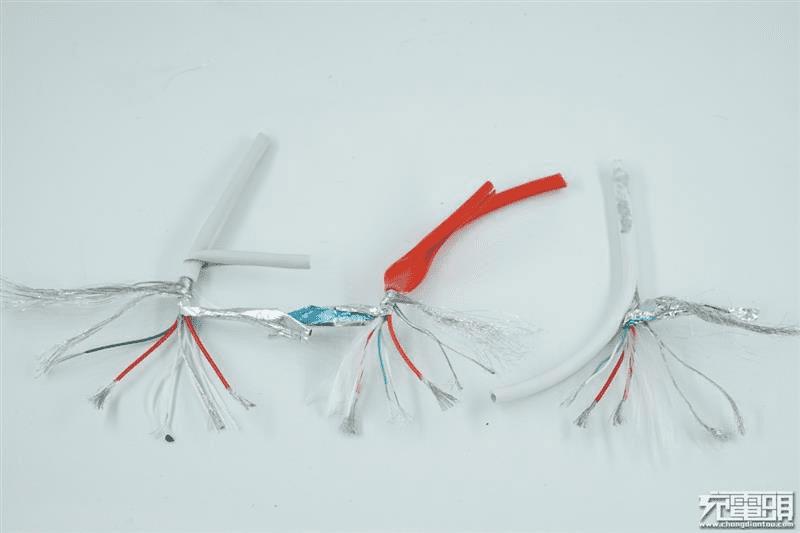

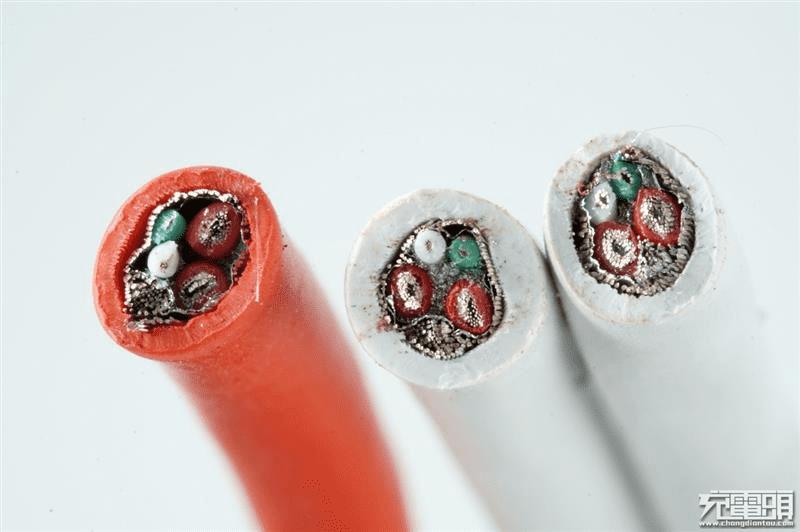

横截面,线芯组成极为相似。

OPPO/一加/华为三款5A的比较

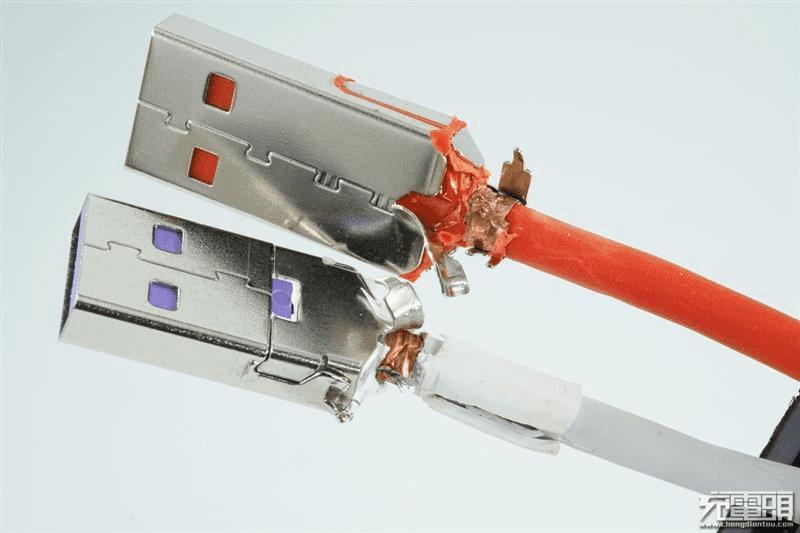

DASH线和华为5A线公头对比。

OPPO/一加/华为三款5A的比较

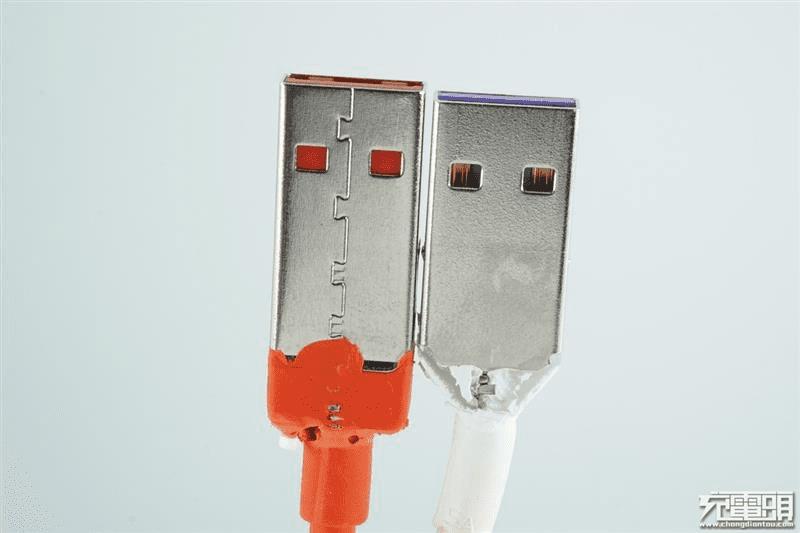

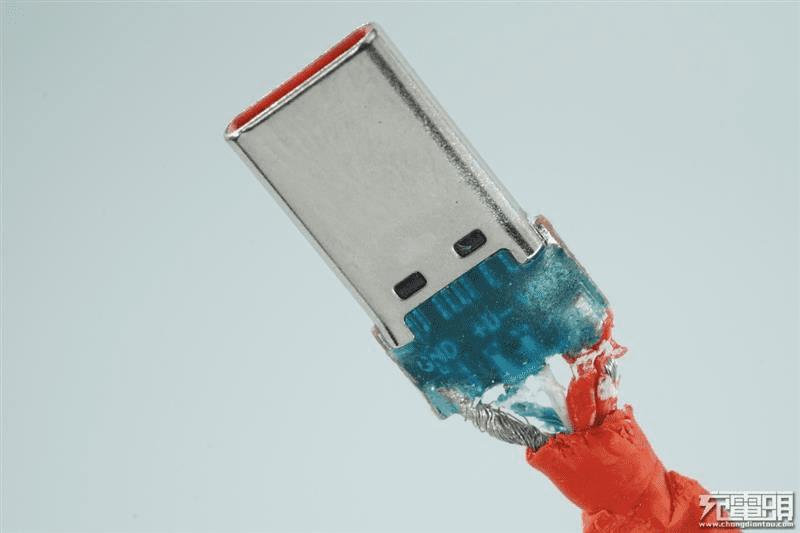

DASH线钢套更长。

OPPO/一加/华为三款5A的比较

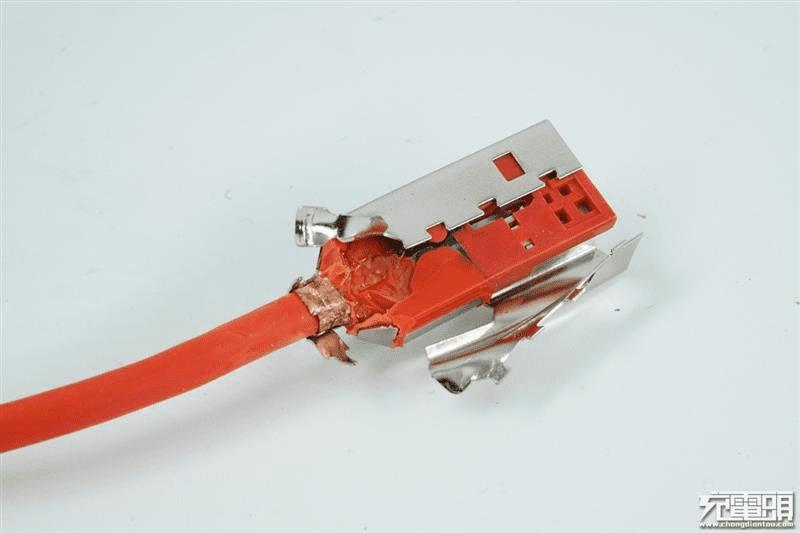

连接处均采用铜箔封闭。

OPPO/一加/华为三款5A的比较

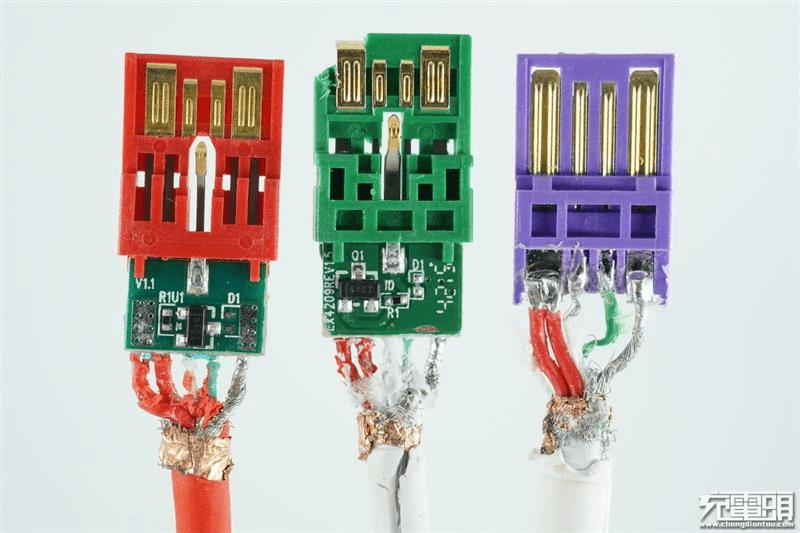

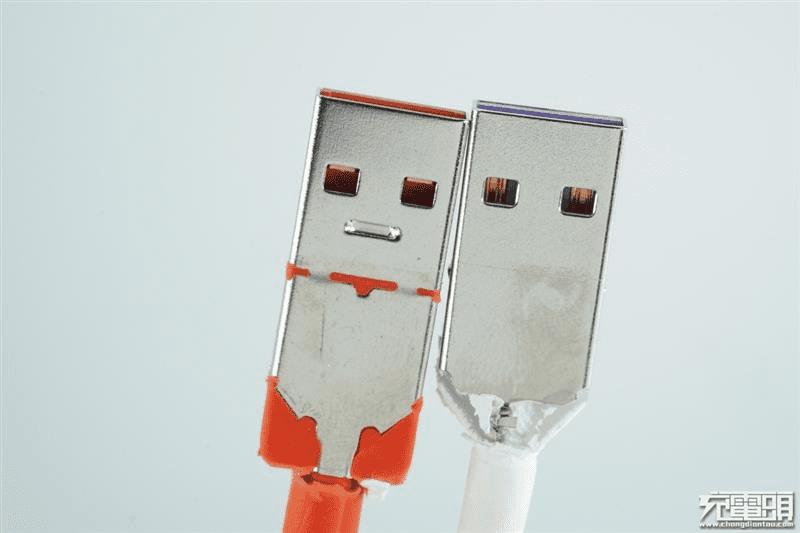

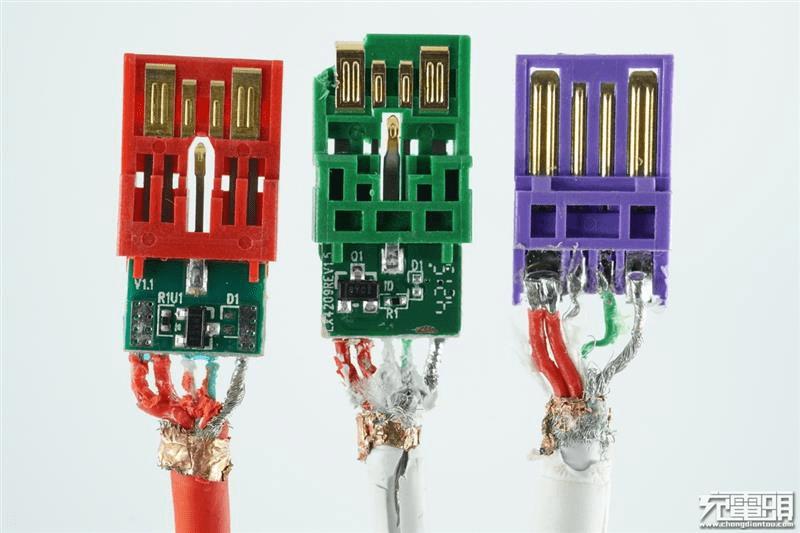

USB公头对比,全部是加宽的VBUS、GND引脚,保证大电流传输能力。

OPPO/一加/华为三款5A的比较

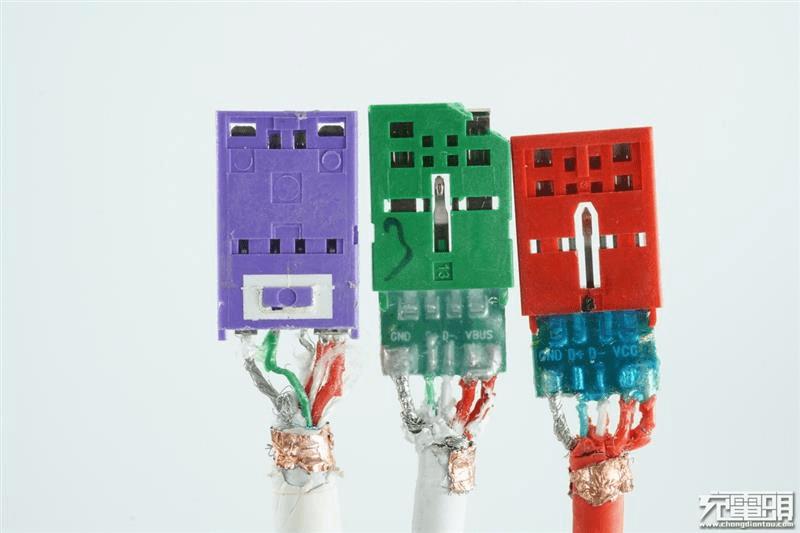

VOOC闪充线和DASH闪充线在中间部位多出一个引脚,华为5A线则没有。

OPPO/一加/华为三款5A的比较

正极均采用双股加粗红线。

OPPO/一加/华为三款5A的比较

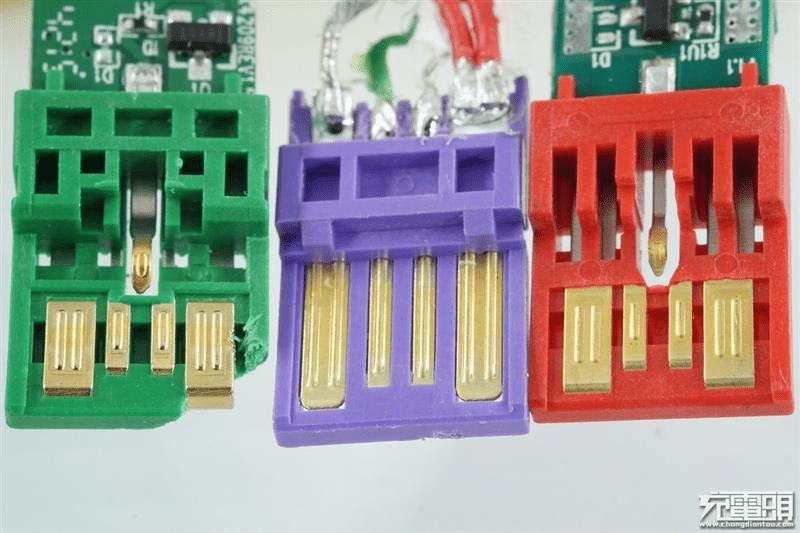

USB-A公头金属触点特写。特点是宽厚的两边,OPPODASH中间多了一个接触点,估计是一个硬识别。

OPPO/一加/华为三款5A的比较

USB公头对比。 micro type-c这头拆解对比

OPPO/一加/华为三款5A的比较

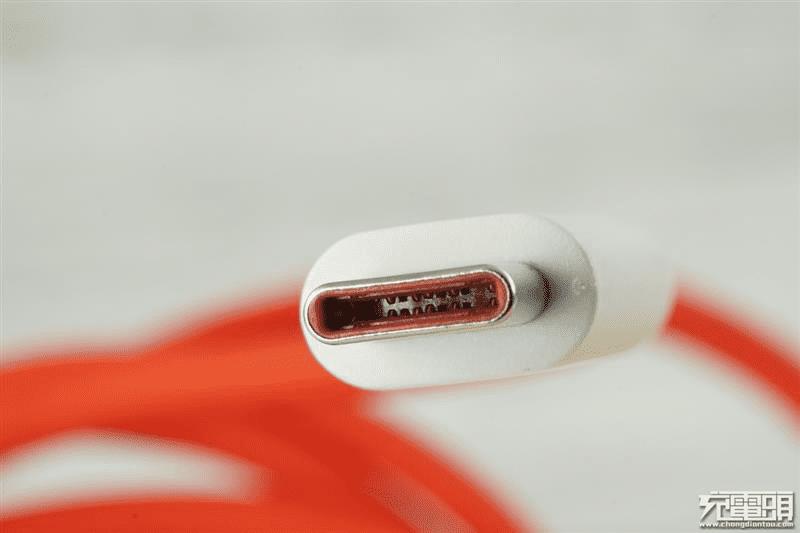

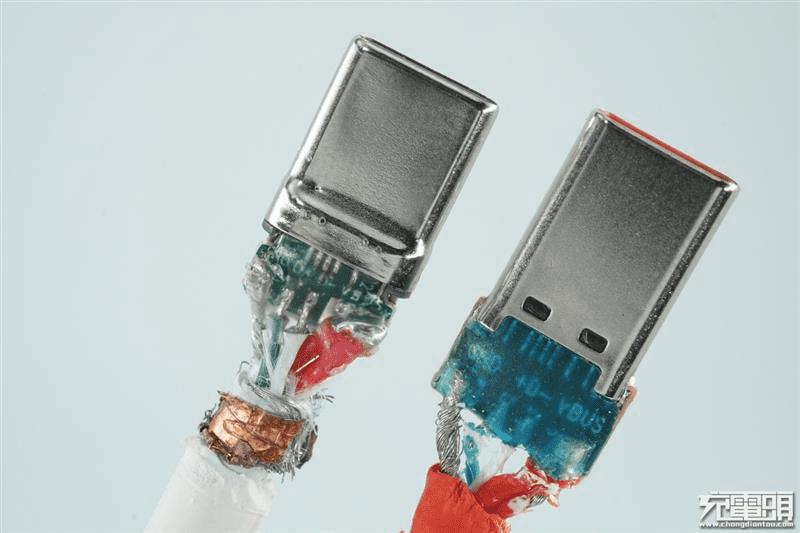

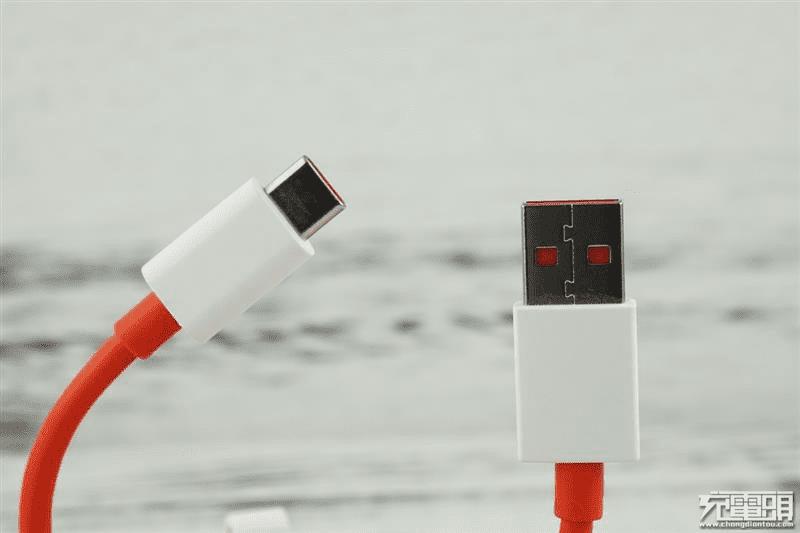

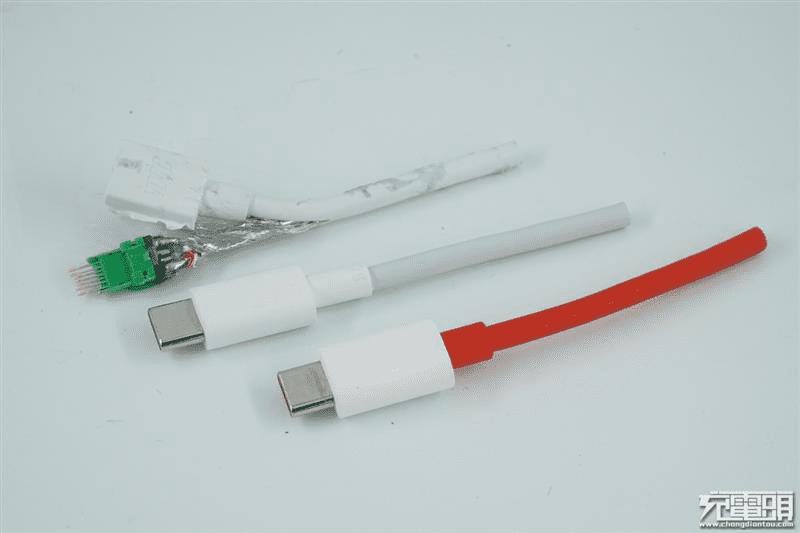

Type-C公头对比。

OPPO/一加/华为三款5A的比较

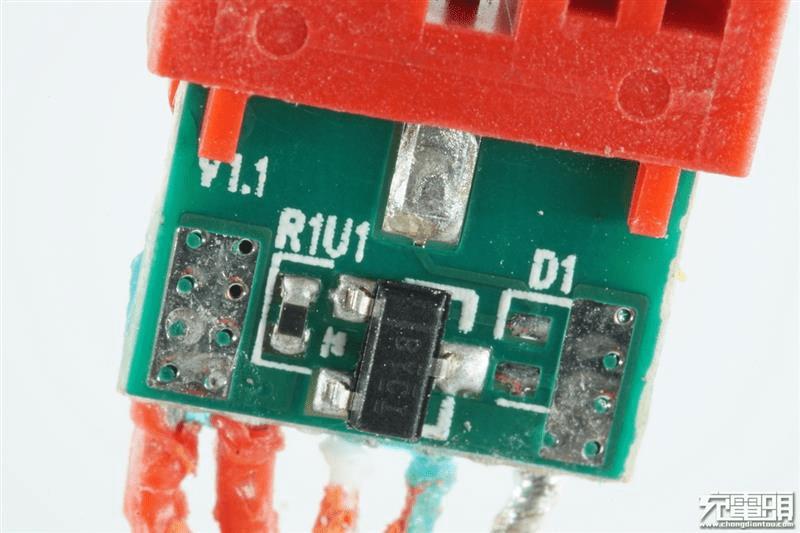

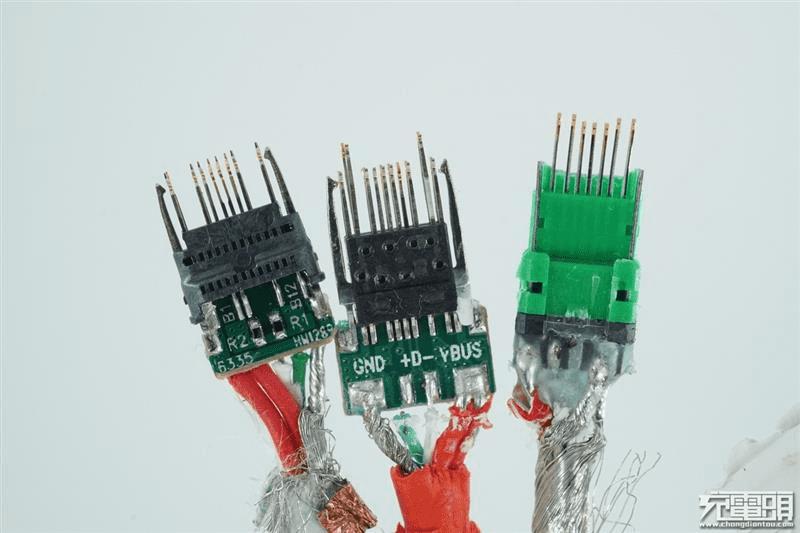

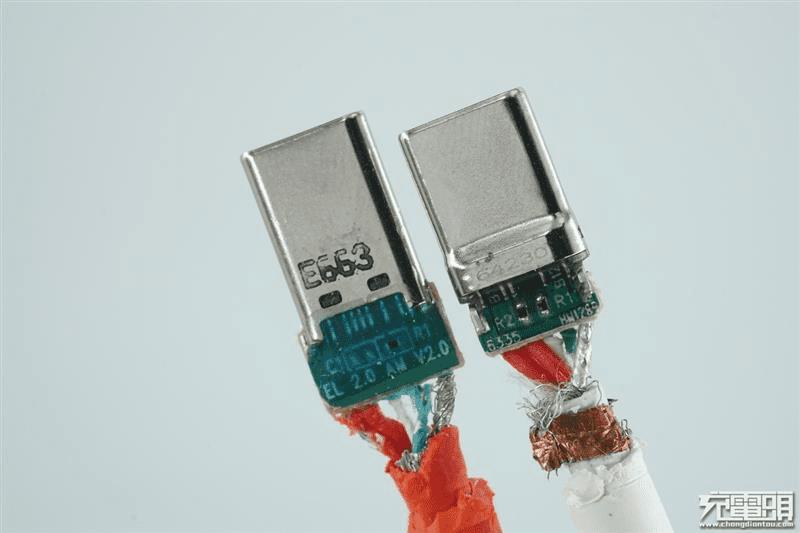

DASH线和华为线Type-C口对比,DASH线只有一个识别电阻R1,华为线有两个。

OPPO/一加/华为三款5A的比较

针脚定义一模一样。

OPPO/一加/华为三款5A的比较

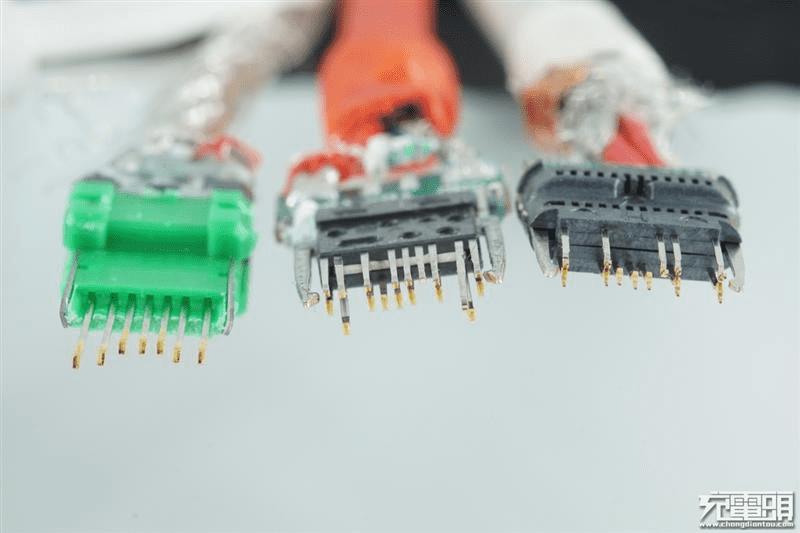

三条数据线正面对比,DASH线有两对针脚加长了。

OPPO/一加/华为三款5A的比较

反面对比。

OPPO/一加/华为三款5A的比较

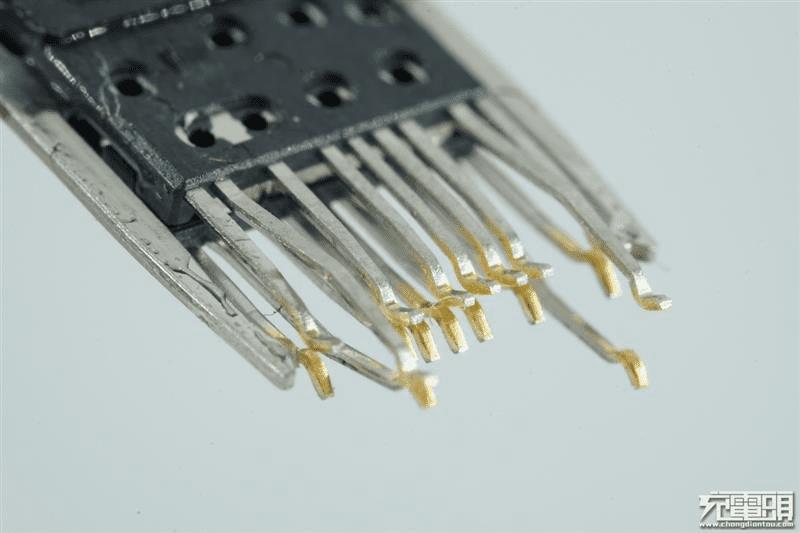

触点全部镀金。

OPPO/一加/华为三款5A的比较

全部端口放在一起。

OPPO/一加/华为三款5A的比较

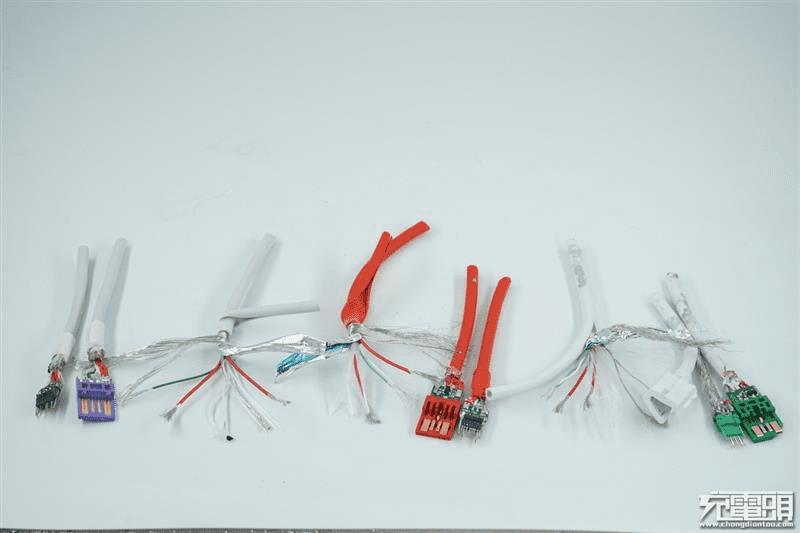

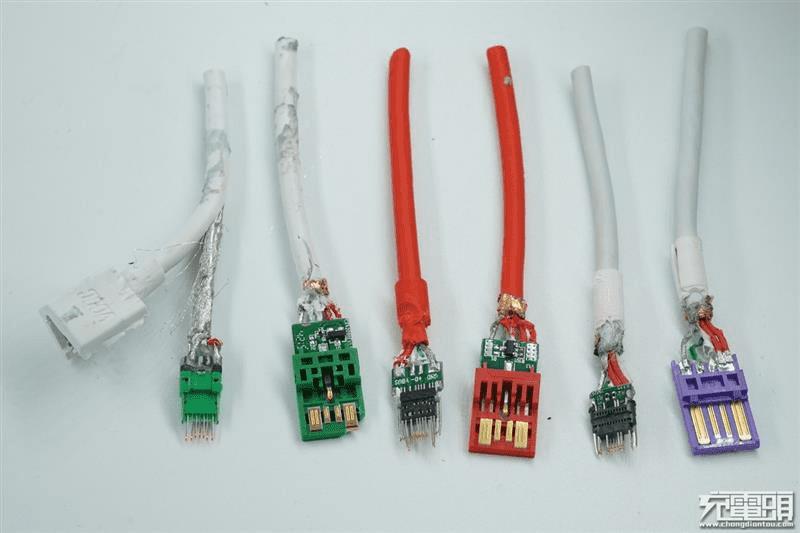

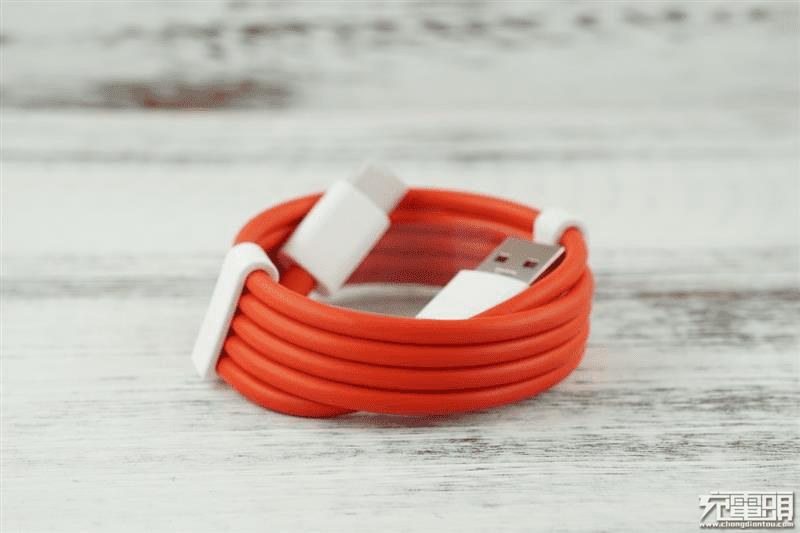

全部线材放在一起。

OPPO/一加/华为三款5A的比较

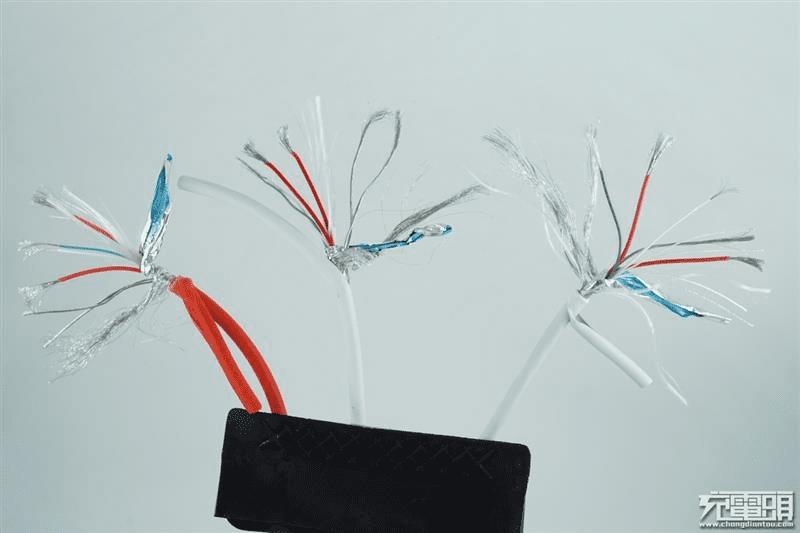

线材内部结构对比,相差无几。

OPPO/一加/华为三款5A的比较

同样用了两根红色过大电流,目测两条加起来18awg。

OPPO/一加/华为三款5A的比较

总结:三款线用料十足,结构上有共通的地方:用了两条红线作为通过5A大电流;同样宽厚的V V-,相当于双倍的一般的公头的宽度;用了缠绕方式作为屏蔽层,保证了线材粗而软,不至于过硬。其中VOOC闪充线和DASH线多了一个针脚用于识别。
