南孚晓加变频充电宝内部做工和性能的详细介绍(2)

二、南孚晓加迷你充电宝拆解

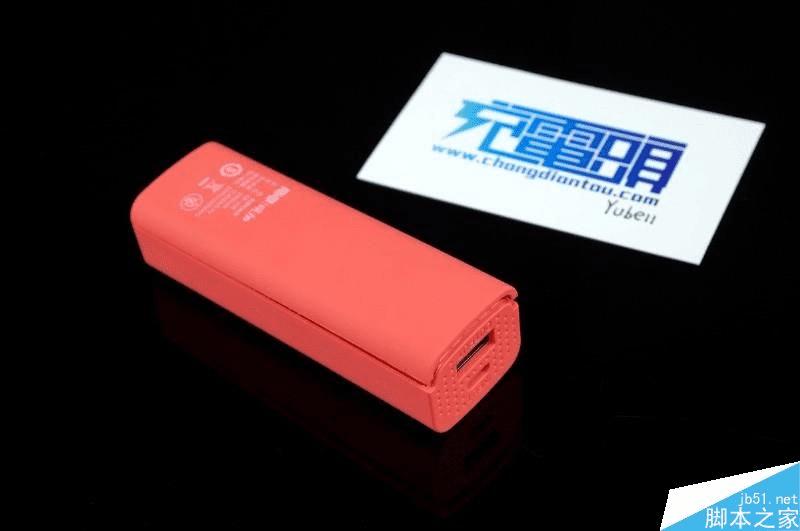

南孚晓加迷你充电宝变频X35采用全塑料壳体设计，底壳通过超声波焊接与壳体粘合在一起，轻轻敲打可以做到无损开壳。

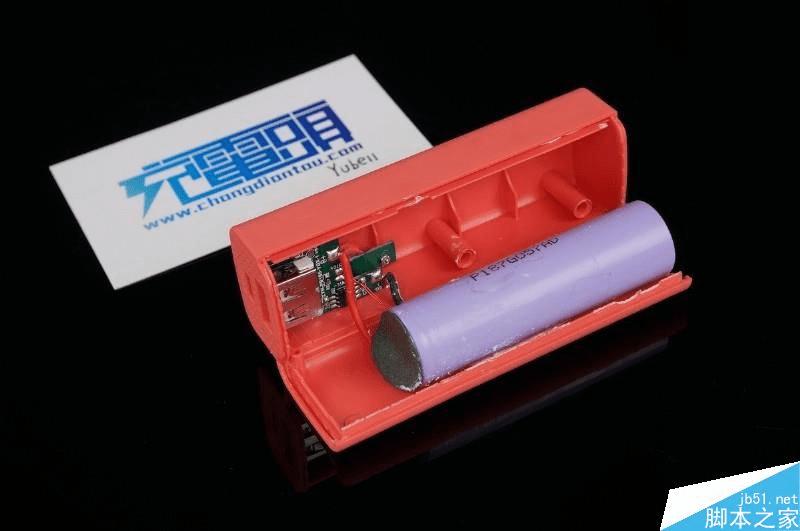

拆解开壳后结构一览，可以看到底盖边缘插入壳体后的超声波焊接痕迹。

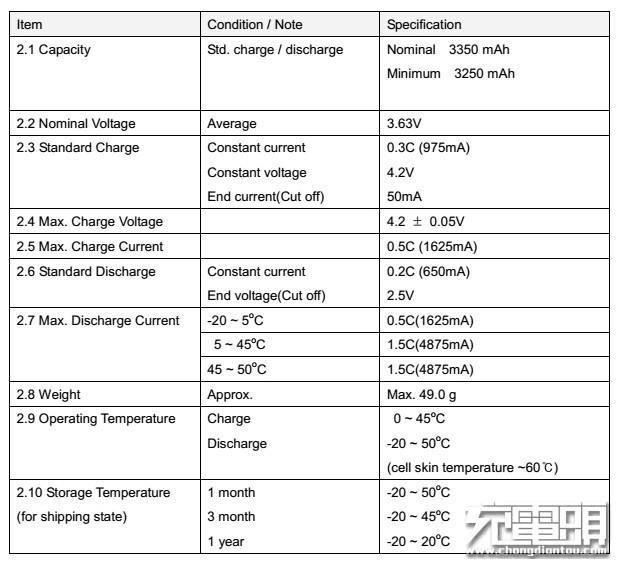

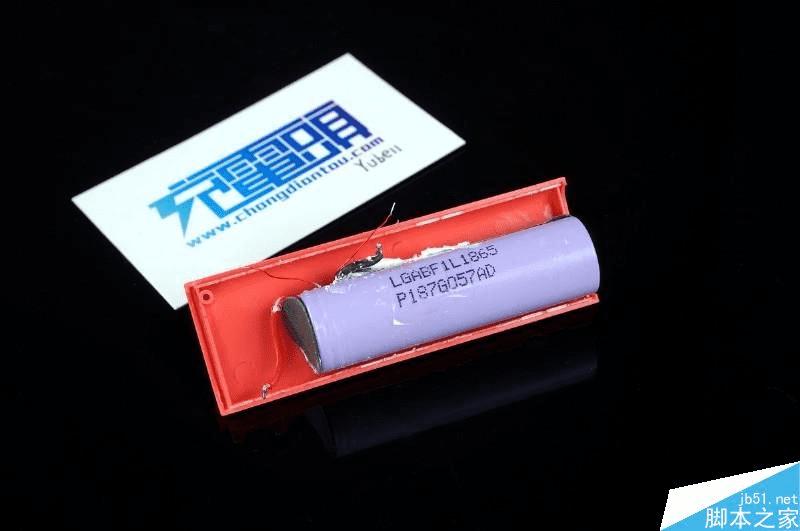

电池选择了单节LG 3350mAh 18650 电芯，电芯均压平台3.63V ，也就是俗称的 F1L。LG F1L 由于其容量均衡价格合适所以上市后就获得各厂家订单，3节可组成10000mAh，6节可组成20000mAh搭配灵活，各品牌的中高端充电宝内都会见到这款电芯。

电池焊线采用超软的耐高温硅胶线，NTC热敏探头直接埋在电池体上面，测温保护更加准确。

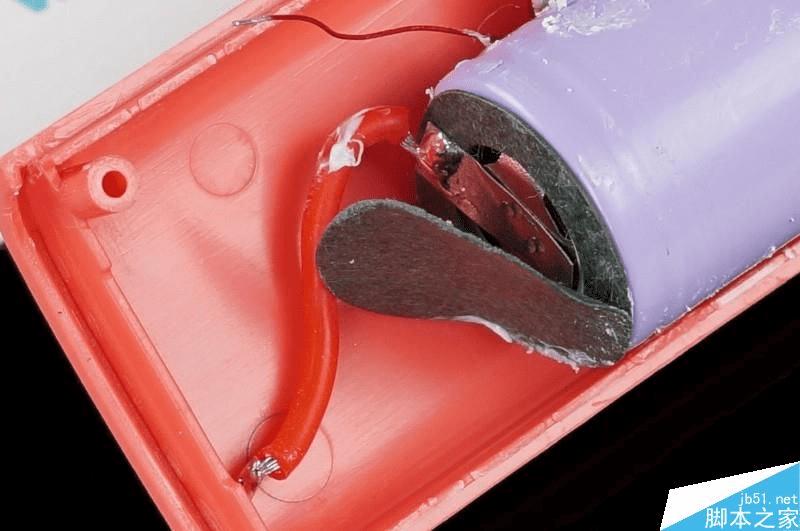

电芯正极正确使用了青稞纸做绝缘处理，可以大幅度降低危险隐患。

为什么青稞纸会降低安全隐患？这是由于18650正极极帽与负极壳体之间的安全距离只有几毫米，虽然18650出厂时就已使用了白色绝缘垫片隔离正负极再封热缩外皮做绝缘处理，但经过运输颠簸与安装拉扯后可能会有隐患，为保险起见，负责任的厂家都会在18650上使用青稞纸做二次绝缘，最大可能性的保障安全。

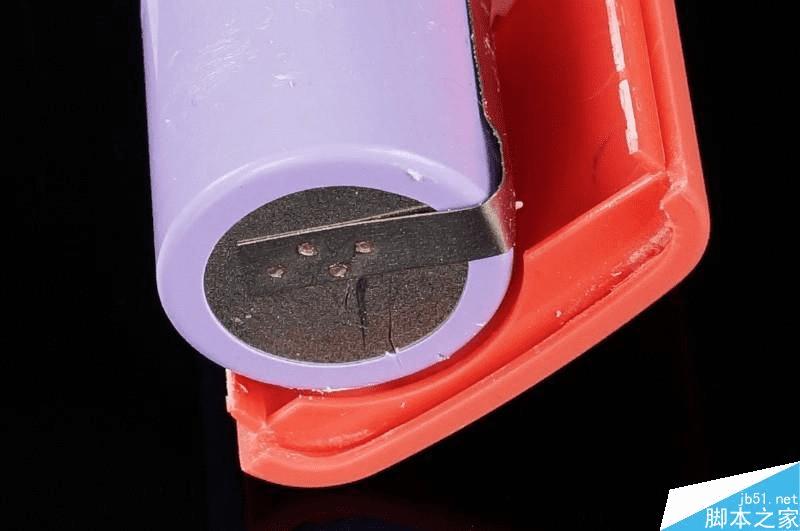

负极由于不存在短路可能，所以无须使用青稞纸，镍带点焊方式为2 2，焊点牢固无穿孔。

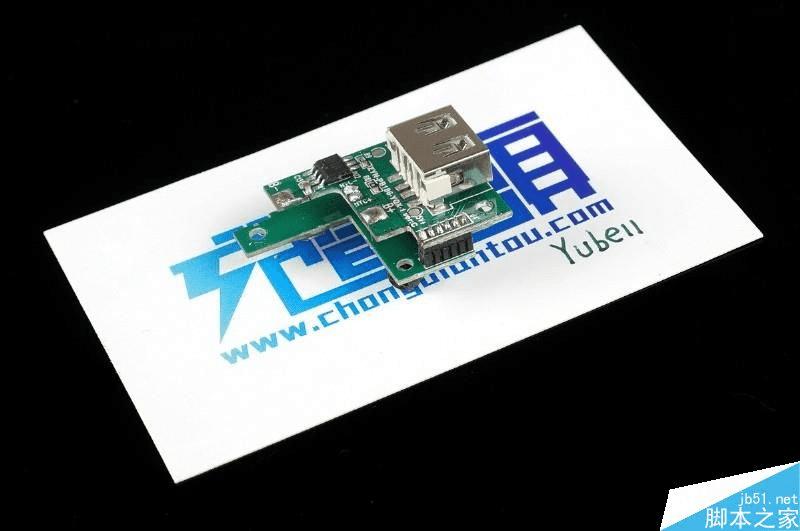

进一步拆解，双层PCB结构，中间通过排针焊接导通，这也是在窄小空间内提供最大空间利用率的做法，由于有4个面为了易于区分，下文采用笔记本方式的ABCD面来区分每一面的PCB。

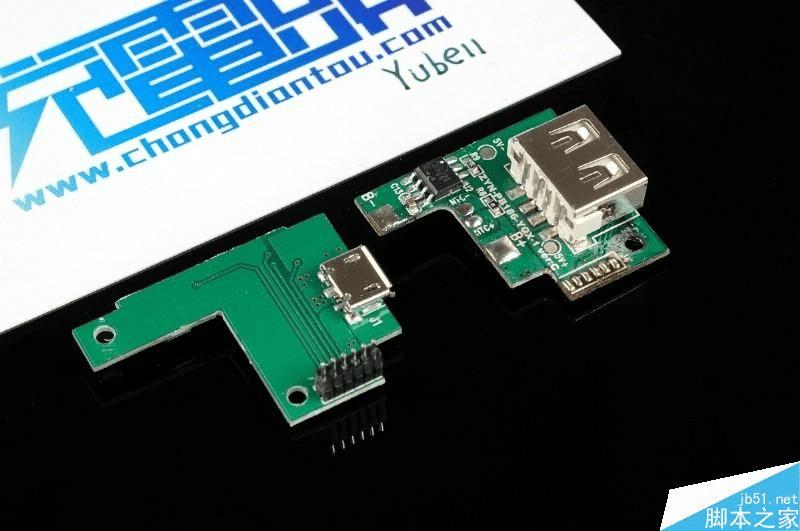

焊下排针分离出两块PCB，这是分离后的 C面、A面。

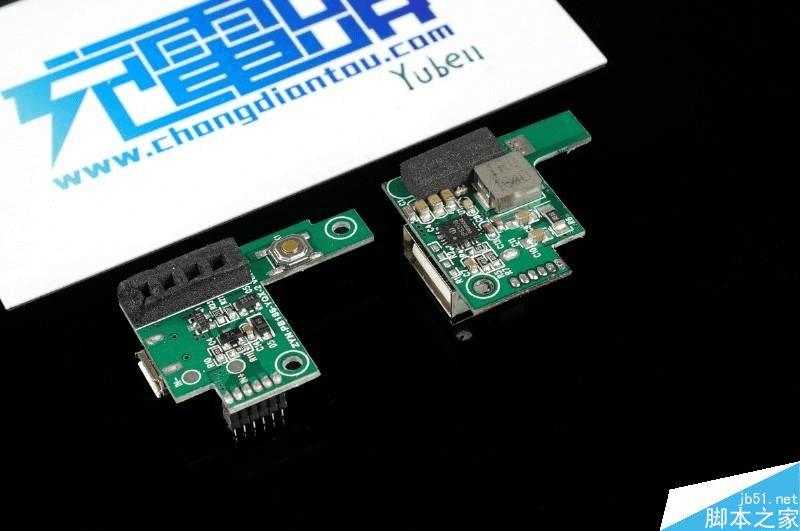

这是分离后的D面、B面。

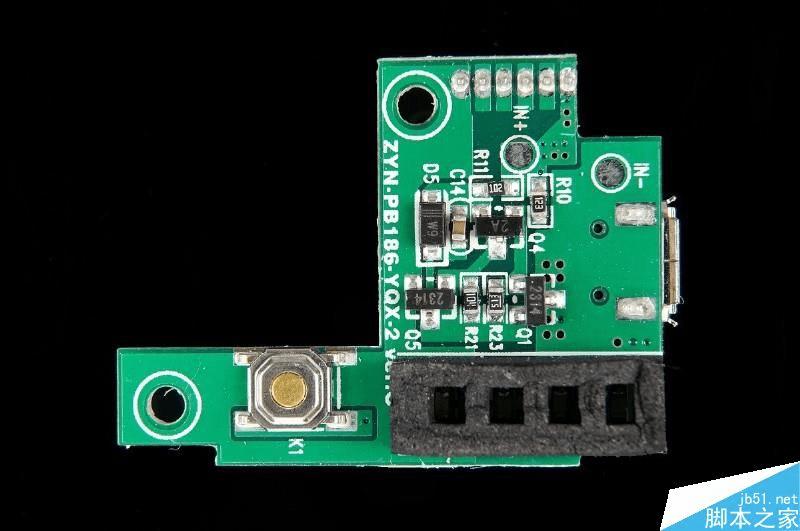

D面PCB右下是4颗白色电量显示LED，这里粘贴了遮光海绵避免相互串光影响辨识。左下的是贴片开关按钮，MicroUSB母座底部过孔焊点可以看到MicroUSB带定位柱底部弯脚插入PCB内焊接，比一般的贴片式MicroUSB母座更为牢固更加耐用。

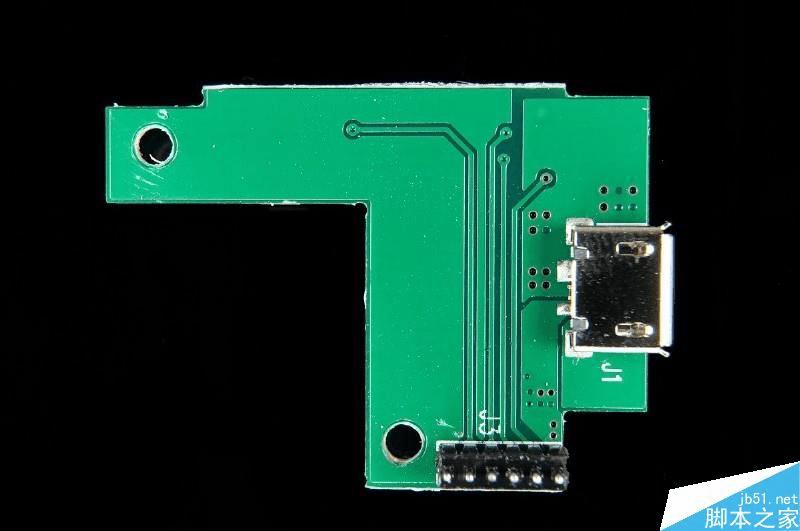

C面无元件，只有MicroUSB母座与排针插件。

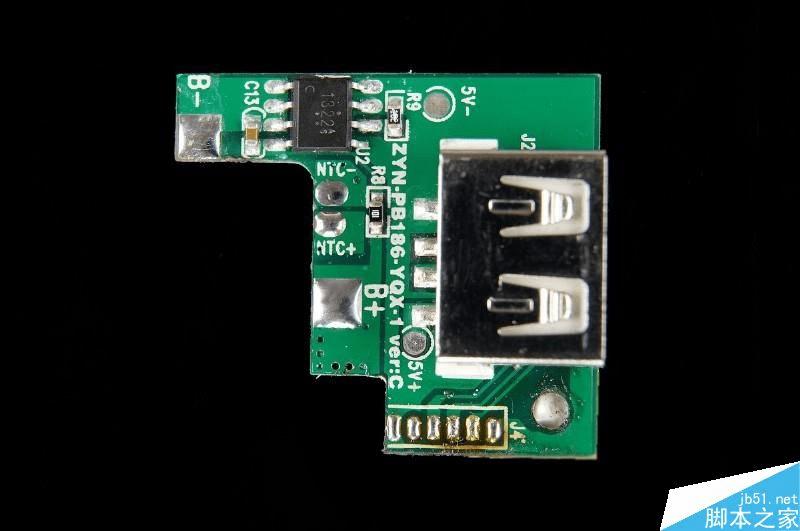

A面8脚丝印1322的是电池一体化保护板，丝印NTC的是热敏探头焊盘，电池过热时会切断输入输出保证安全。

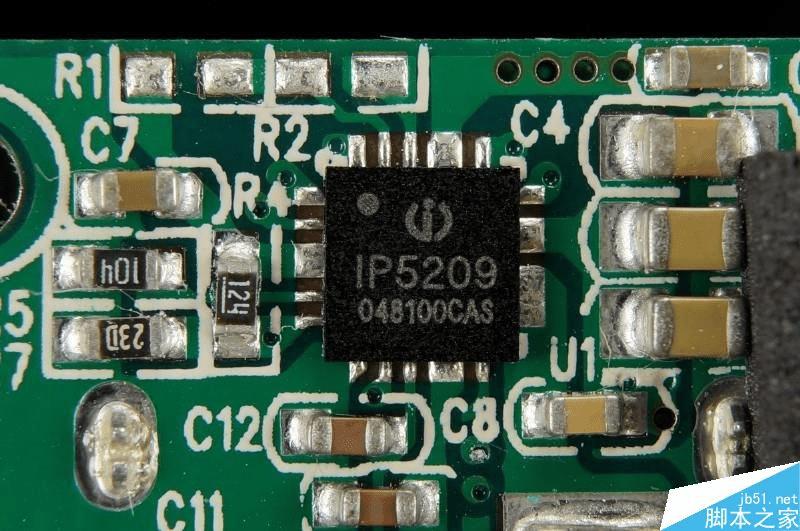

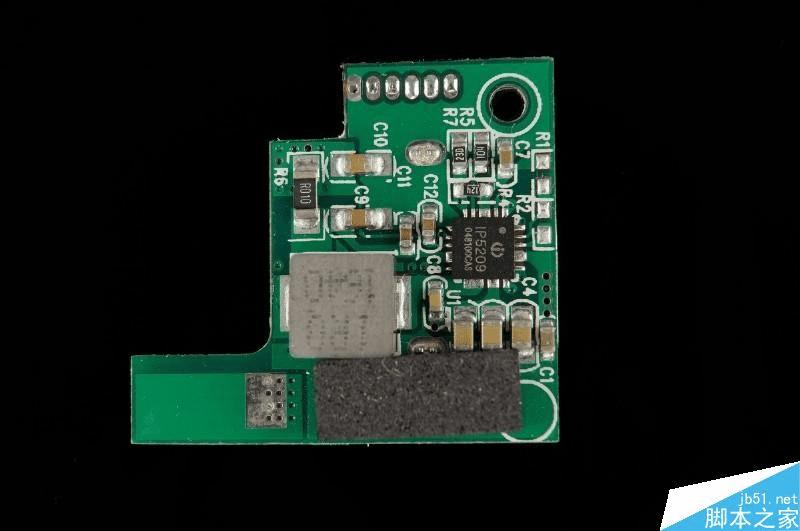

B面是整个PCB最关键的IC，下图放大介绍。

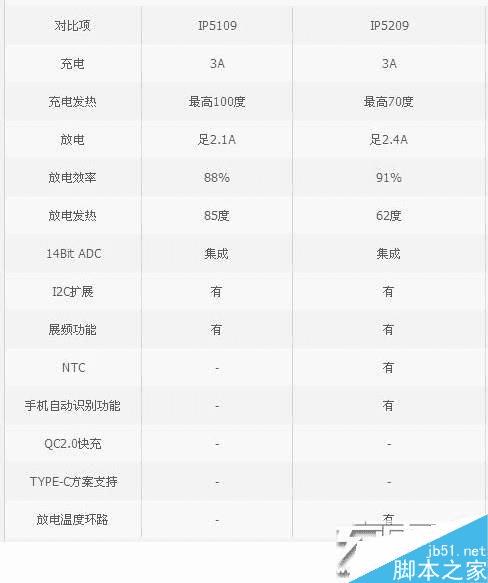

英集芯IP5209是集充电放电一体同时又自带识别功能的一体化方案芯片，支持3A充电与2.4A放电，效率高达91%，集成14Bit ADC，支持NTC热敏探头，提供电量显示支持，与上面的一体化保护板搭配使用最大限度的保持高性能情况下缩小PCB体积与布线难度。在以往的测试中，IP5209均表现抢眼，是一颗非常赞的芯片。
