随着AUTOCAD功能的增加，也可以使用三维实体直接转二维平面图形。但该软件在生成三维实体时还是没有其它专业的三维软件方便，而它的平面图效果却又是其它软件不能比的。这里介绍一下如何把在UG NX中创建的三维模型导入到CAD软件中。

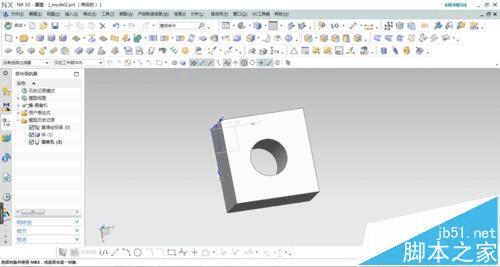

1、先打开UG NX软件，随意绘制一个实体模型，这里以图中长方体为例。

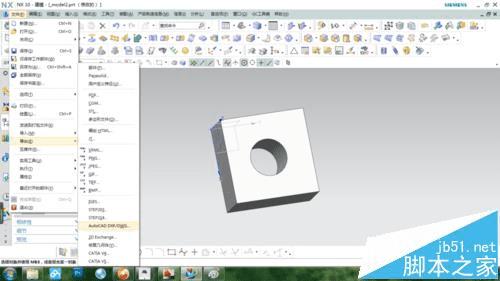

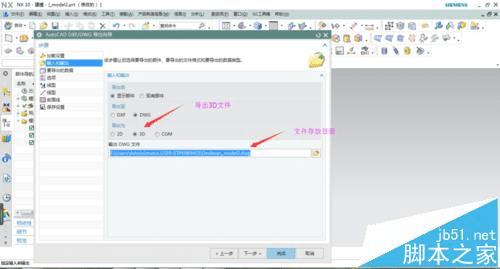

2、点击文件/导出/AutoCAD DXF/DWG，如图，选择导出为3D文件，指定文件存放目录。如需导出平面图可参考下面的经验链接。

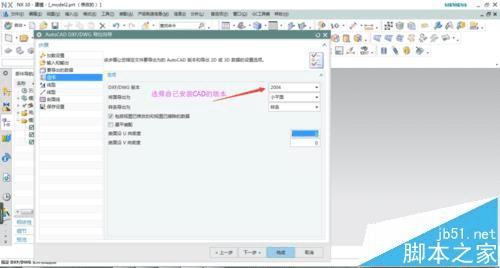

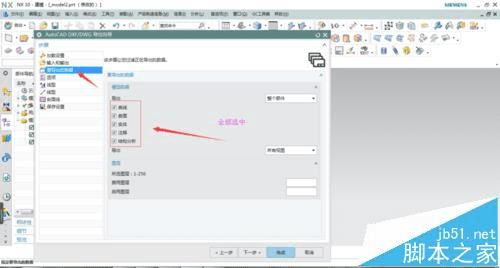

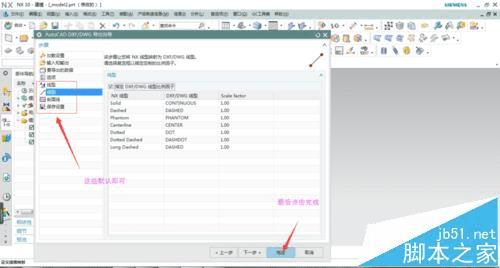

3、将导出数据中的实体、曲面等全部选中，设置好要导出的CAD版本，不能高于自己电脑的软件版本。其它选择默认即可。如图所示

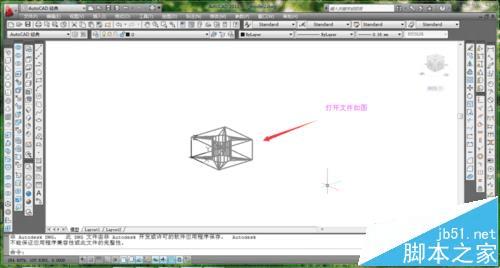

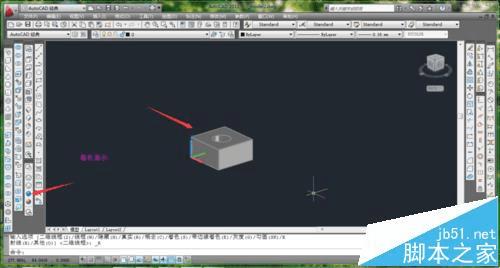

4、打开AutoCAD软件，打开刚刚导出的图形，默认为线框显示。将视图进行着色显示，效果如图。

注意事项：

注意输出选项根据需要选择2D或者3D图形。
