Sketchup是一款非常受欢迎三维设计软件,直观、灵活、直观、易于使用的软件,在这里将详细介绍Sketchup关于缩放工具(S)的使用,供广大爱好者、初学者学习。缩放工具功能上可以对其编辑的物体进行整体或局部放大、缩孝镜像或形成中心对称的图形,能快速完成设计者的需求。

建立1000mm的立方体:

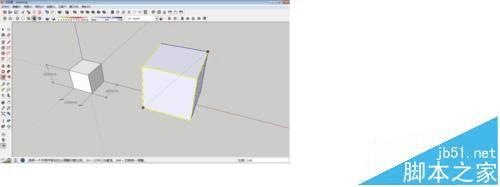

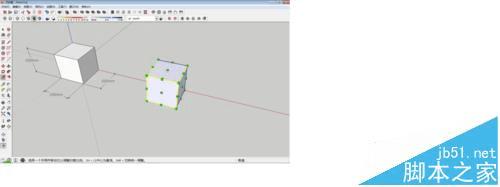

做为参照物,通过比较方便发现其中的变化(并标注相应的尺寸);选中立方体,移动(M)+ctrl,复制一份(本教程复制的立方体放大系数都为2倍);选中复制的立方体,点击缩放工具(S)会出现绿色的点(如图左起第二个)。

Sketchup缩放工具的作用有哪些?

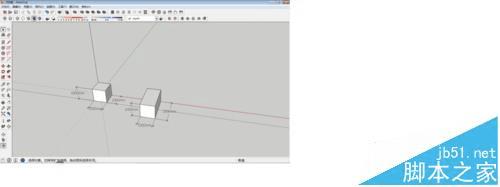

对角缩放(一):选中对角点的位置,拖动鼠标,会发现数值的变化,输入数值2,变化如下(左起第二个)。

Sketchup缩放工具的作用有哪些?

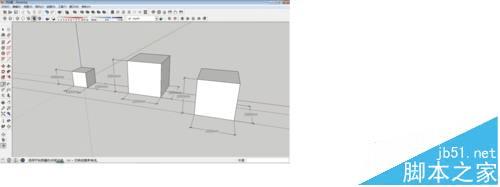

对角缩放(二):选中对角点的位置,ctrl键,拖动鼠标,会发现数值的变化,图形沿中心缩放,输入数值2,变化如下(左起第三个);位置变化可通过三条平行虚线观察。

Sketchup缩放工具的作用有哪些?

对边缩放(一):

选中对边中点的位置,拖动鼠标,会发现数值的变化,输入数值2,变化如下(左起第二个)。

Sketchup缩放工具的作用有哪些?

对边缩放(二):

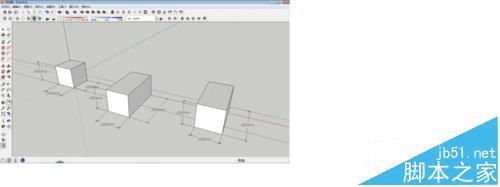

选中对边中点的位置,按ctrl键,拖动鼠标,会发现数值的变化,图形沿中心缩放,输入数值2,变化如下(左起第三个);位置变化可通过三条平行虚线观察。

Sketchup缩放工具的作用有哪些?

对称缩放(左右,上下,前后):

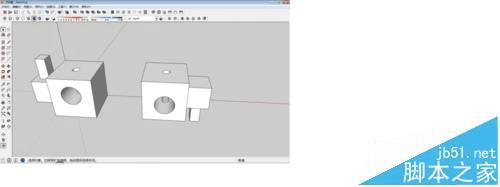

选中所要编辑面中心点的位置(该图选择右面),拖动鼠标,会发现数值的变化,输入数值-1,变化如下(左起第二个),得到一个在水平的镜像图形

Sketchup缩放工具的作用有哪些?

中心对称缩放:

选中对角点的位置,按ctrl键,拖动鼠标,会发现数值的变化,输入数值-1,图形沿中心缩放,变化如下(左起第二个),得到一个在水平的中心对称图形。

Sketchup缩放工具的作用有哪些?

注意事项:





括号内()字母为快捷方式输入的方式
