在进行活动策划时,有时需要绘制活动场地的平面图,但是专业制图软件CAD也不是短时间内能够轻易掌握的。那么,今天就为大家分享利用Coreldraw软件来制作场地平面图,虽然效果会比较粗糙,但是整体观感上还是可以满足的。

1、精确测量现场,掌握实际尺寸。因为Coreldraw软件不能自动生成尺寸及其明细,所以在制图之前,需要对整个利用的场地进行精细的测量。在草图上标注对应的尺寸和物体说明,方便后期制图时能够得心应手。

2、在Coreldraw软件制图

1)墙体的制作

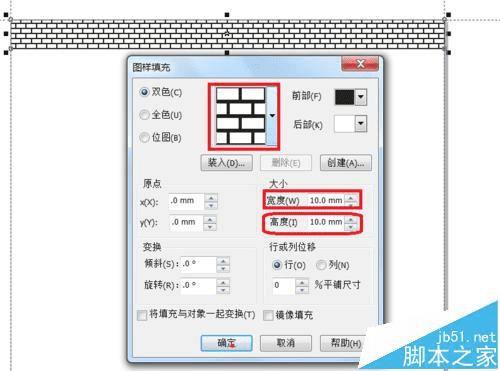

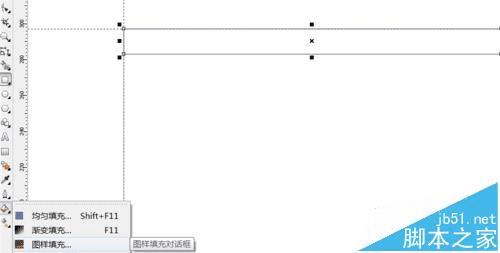

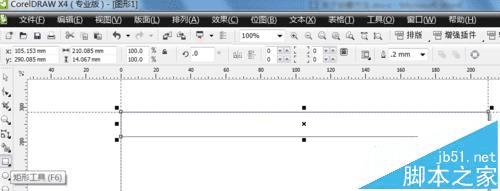

单击左侧工具栏中的“矩形工具”,在编辑页面按需要拖动一个长方形,然后单击“填充工具”,选择“图样填充”,在出现的对话框中选择如图所示的墙体状,改变一下系统默认的宽度和高度,点击“确定”按钮就生成了墙体效果啦。

在Coreldraw中制作活动场地的平面图的方法

在Coreldraw中制作活动场地的平面图的方法

在Coreldraw中制作活动场地的平面图的方法

2)出入口(门)的制作

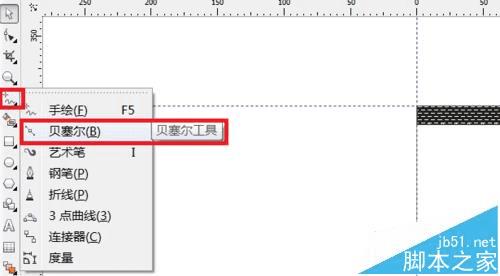

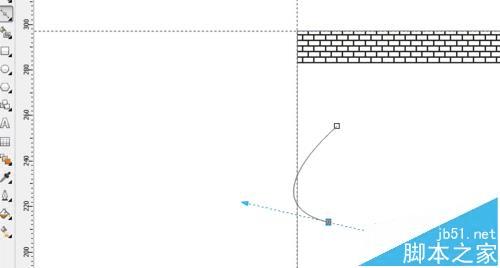

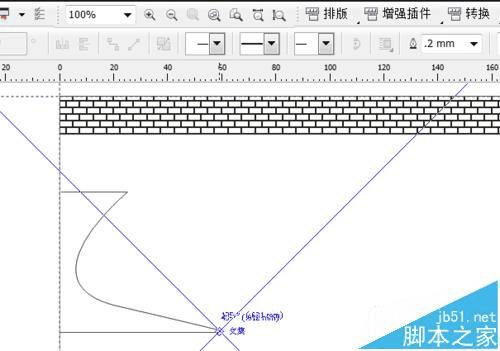

单击左侧工具栏中的“手绘工具”,选择“贝塞尔工具”,然后鼠标单击在编辑页面进行拖动,直至成为1个弧形,然后在点击“手绘工具”,按住Ctrl键画出2条直线。直线会自动对接弧线的节点,所以出现“节点”字样的时候就可以再点击一次鼠标。

这样,一个门的雏形就形成了,如果有需要,还可以调整线条的厚度。

在Coreldraw中制作活动场地的平面图的方法

在Coreldraw中制作活动场地的平面图的方法

在Coreldraw中制作活动场地的平面图的方法

3)尺寸的标注

对于平面图而已,尺寸是必不可少的元素。

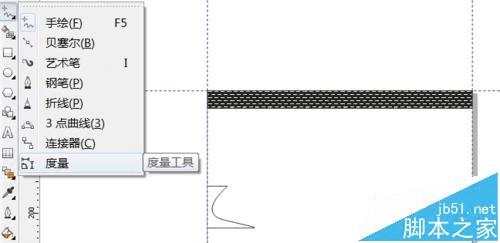

单击左侧工具栏中的“手绘工具”,找到“度量工具”。然后根据需要调整度量工具的方向来测量图形中的物体距离。

选择好测量的起点后,鼠标单击一下,然后在选择的终点上面再单击一下鼠标。这个时候,度量工具就会将该段距离的尺寸显示出来,单位是毫米。

在Coreldraw中制作活动场地的平面图的方法

在Coreldraw中制作活动场地的平面图的方法

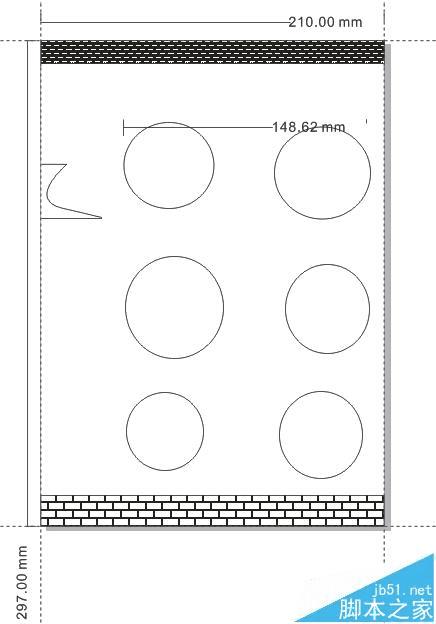

3、根据需要,标注所需要的尺寸,放置所需要的物体,调整其形状,这样,一张初步的图纸就形成了。

在Coreldraw中制作活动场地的平面图的方法
