在高级造型中，我们经常要对模型进行分析，通过会使用到网格，观察模型零件的曲率等方法来分析。这里讲一下怎样将曲面转换成网格。

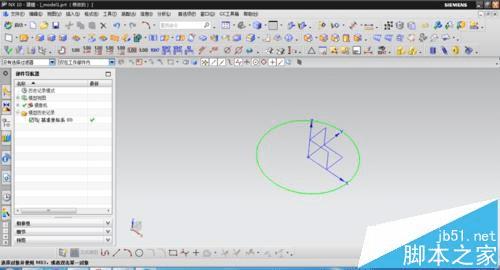

1、选择插入曲线圆弧命令，指定中心点和半径，绘制一个圆。

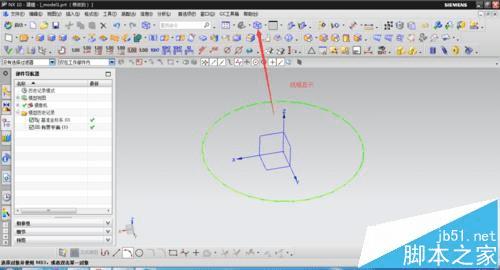

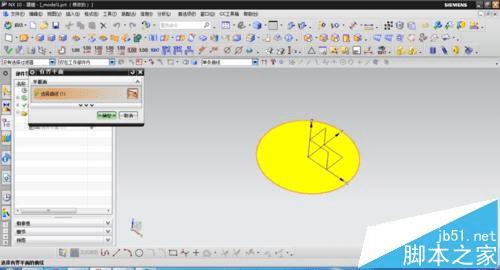

2、选择有界平面命令，选取圆，生成一个片体特征。然后将图形改为静态线框显示。

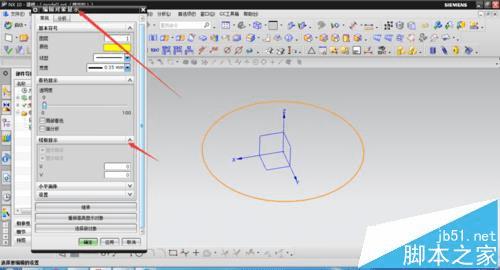

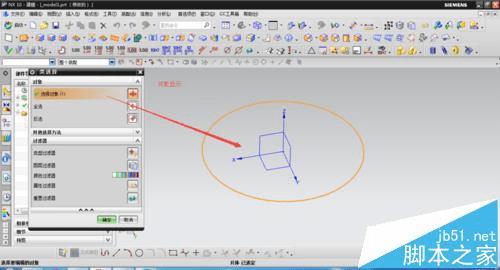

3、选择编辑对象显示，选择圆平面确定，进入对象显示界面，该界面可以指定实体颜色。

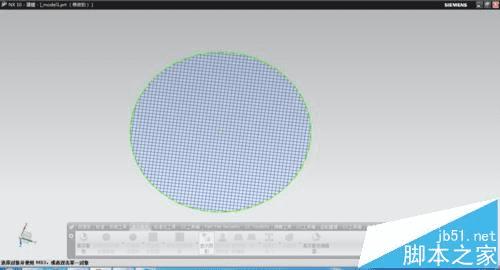

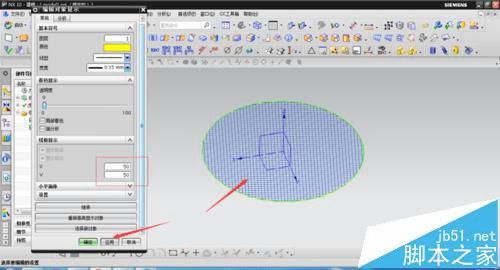

4、选择线框下拉框，输入Ｕ和Ｖ的值，生成网格如图所示。

注意事项：

注意对象显示上的颜色是实体和片体的颜色，和网格无关。
