在excel2013中的一张曲线图上绘制多条曲线的方法技巧

在excel2013中的一张曲线图上绘制多条曲线的方法技巧

office软件每年的更新速度很快，虽然更新后的版本肯定能够实现更新前的功能，但是由于版式方面的改进，使得使用者初次使用时不是特别得心应手。下面重点讲述一下，如何利用excel2013在同一张图中做多条曲线的对比图，这个在科技论文写作中经常用到，希望作者的经验能够给后面的学习的人带来一定的帮助，有不妥之处还请指正。

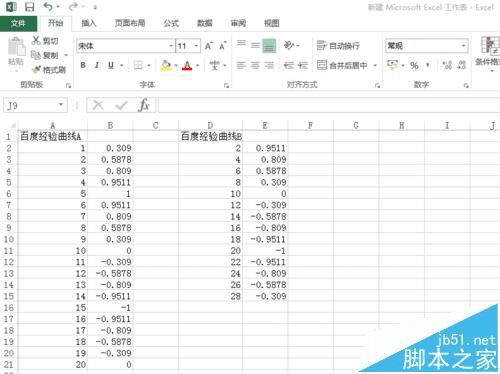

1、采用的数据如下图所示，数据为作者自己通过matlab随意构造。两条曲线分别命名为“百度曲线A”和“百度曲线B”。

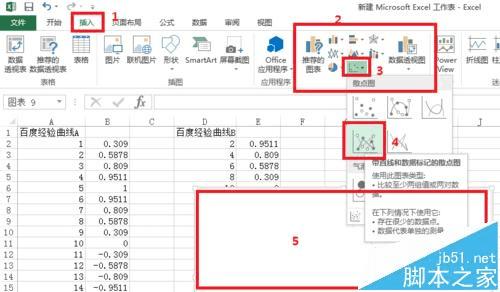

2、按照下图中的顺序依次操作：插入（红色数字1）-图表（红色数字2）-散点图的选项卡（红色数字3）-红色数字4标识的地方-红色数字5（一个空的图）。

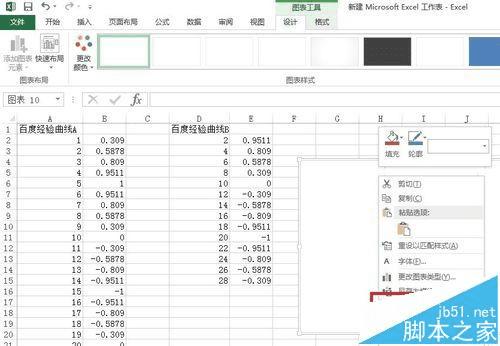

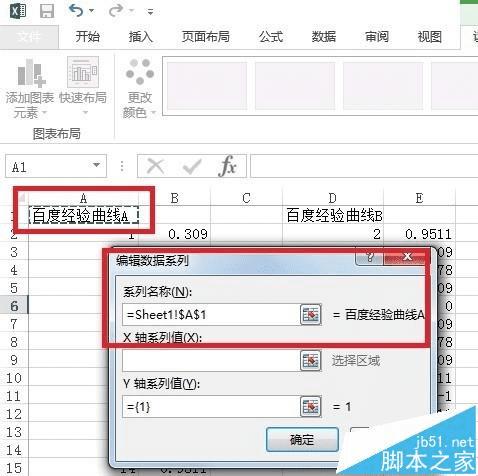

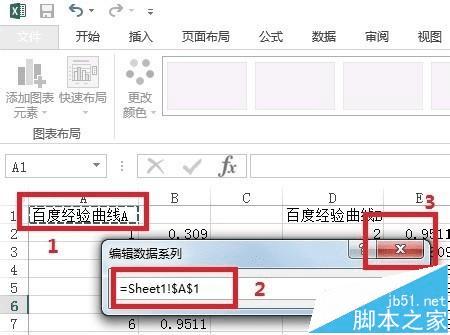

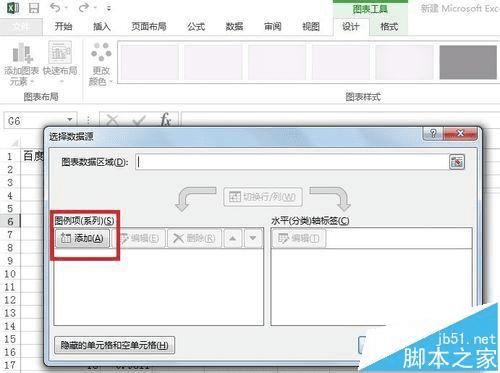

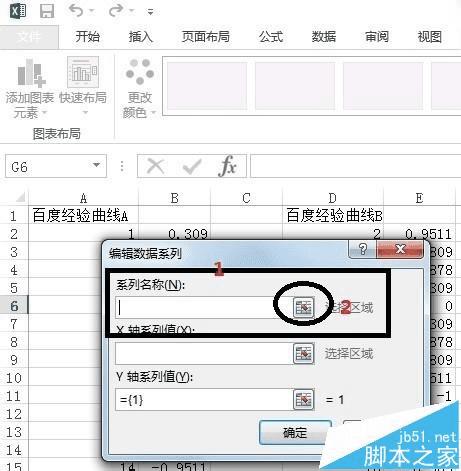

3、在空的图上 右键-选择数据-出现选择数据源的对话框，点击添加-出现数据系列的对话框-选择系列名称中的选择区域（红色数字2表示）--点选“百度曲线A”这个名字。然后点关闭重新回到编辑数据系列对话框。

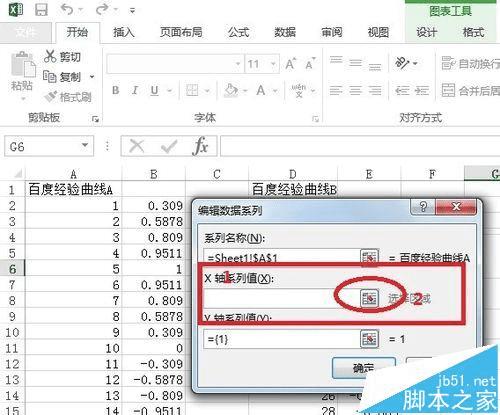

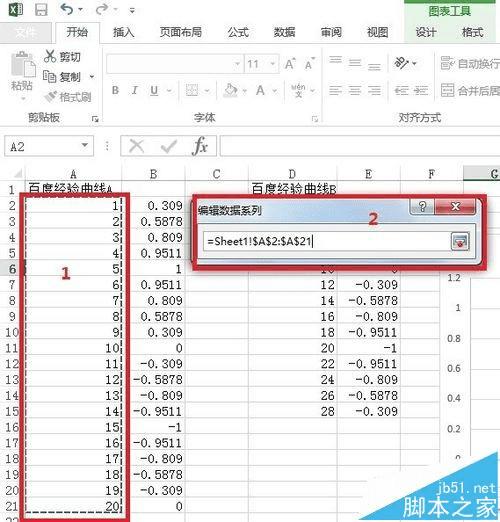

4、按照同样的方式，编辑x轴的系列值。点击红色数字2的区域后，按住鼠标左键拉选红色数字1区域的数字，出现后红数2区域的‘编辑数据系列图’。

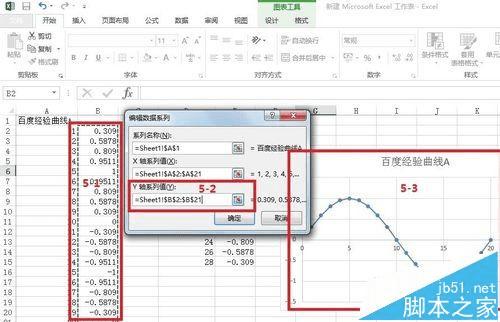

5、按照同4一样的步骤，选择y轴的系列值。出现了5-3区域的曲线图。

6、同上，在选择数据源的对话框，点击添加“百度经验曲线B”的系列名称，x轴系列值和y轴系列值。如下图。图中已经出现了两条曲线。

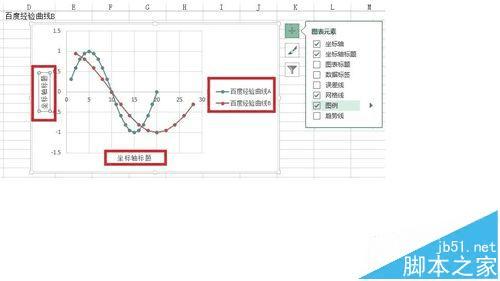

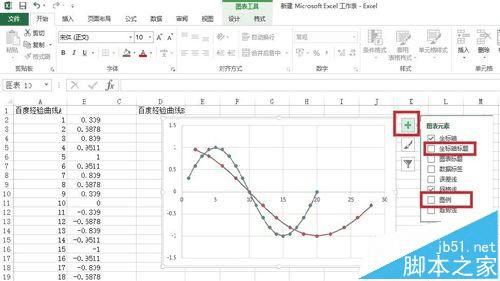

7、选择图右侧的“+”号，可以增加坐标轴标题和图例等，如下图。可以修改坐标轴标题等。选中“图例（百度曲线A和百度曲线B）”后，可以右键选择“字体”，对图例的字体进行修改。x轴和y轴的坐标题同样也可这样修改字体等。

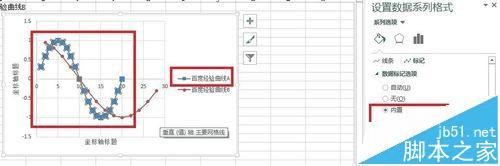

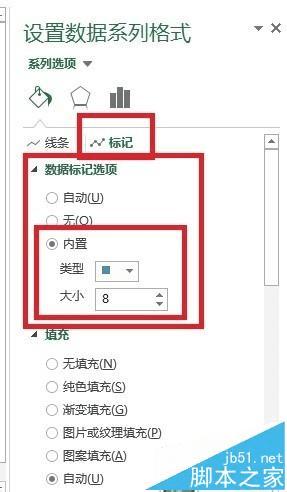

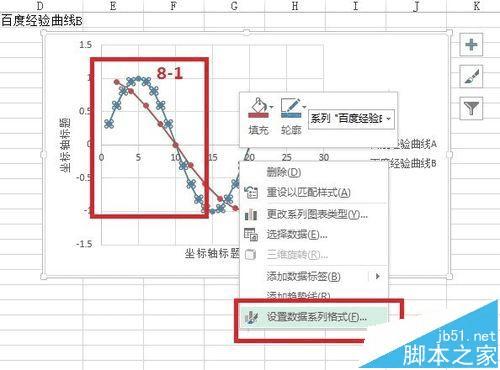

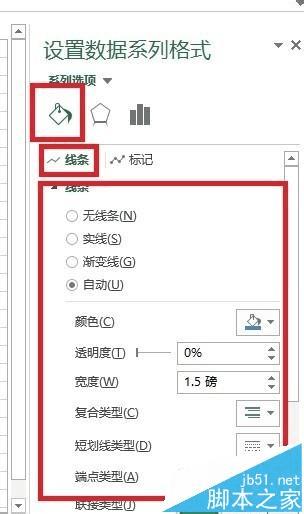

8、选中“百度曲线A”后--右键--设置数据系列格式--出现8-3所示的设置区域。选中“线条”可对线条进行修改（如线条的粗细或颜色等）。选择“标记”-数据系列标记-内置--如选正方形--还可改变形状的大小。效果图如下。

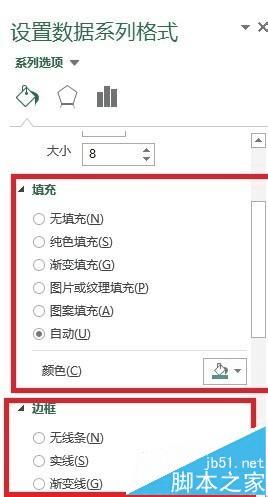

9、同样对标记中的 ‘填充’和‘边框’都可以进行相应的设置，达到自己满意的效果。

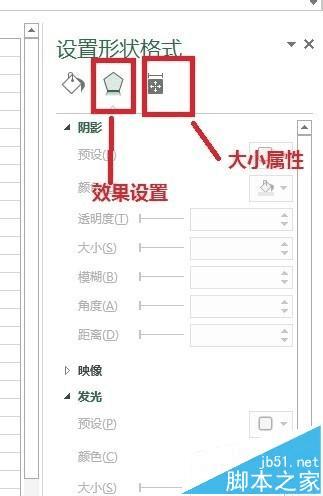

10、同样也可以对“效果”和“大小属性”等进行设置，需要自己调整以便达到满意的效果。

注意事项：

在进行上述操作时，对某条曲线（如百度经验曲线A）操作时，一定要记住先选中，只有选中后相应的设置选项才会出现。
