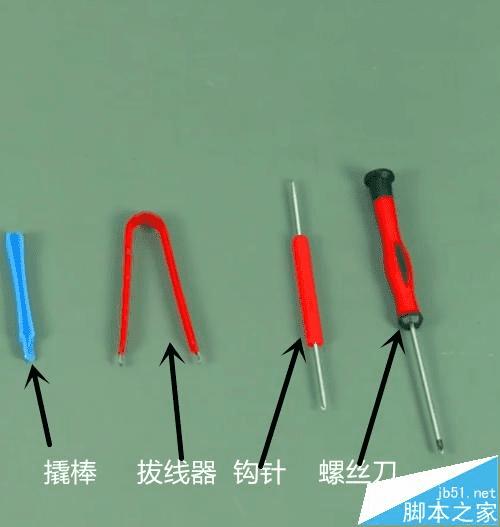

联想的一体机总体上来说都不难拆,这一系列也不例外。拆机前强调一点千万千万不要带电操作,就是插着电拆机器。还有就是装机的时候要注意走线,最好是一边拆一边用手机拍照,其次拆下来的螺丝最好大小分类放。

给联想一体机aio700进行拆机的步骤

给联想一体机aio700进行拆机的步骤

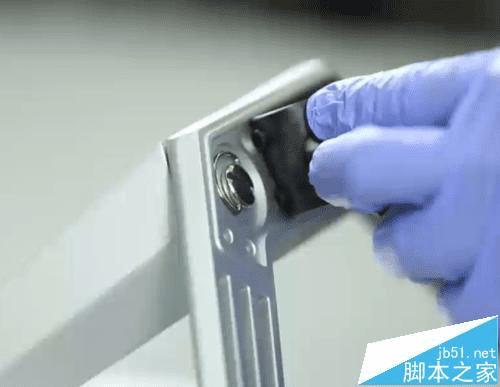

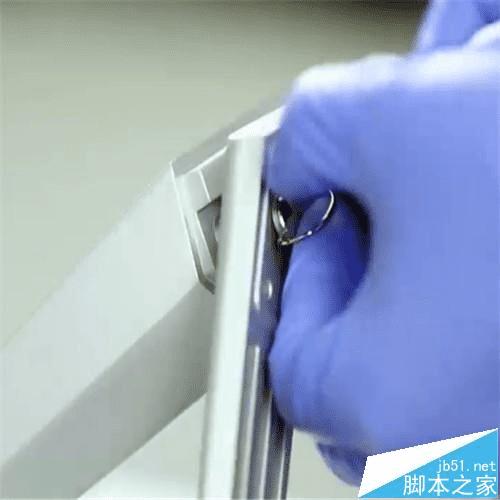

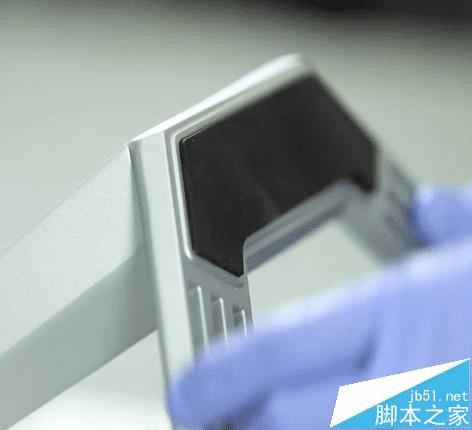

1、拆底座,底座有一个橡胶垫,用勾针撬起。抠起金属拉环,拧松螺丝。

给联想一体机aio700进行拆机的步骤

给联想一体机aio700进行拆机的步骤

给联想一体机aio700进行拆机的步骤

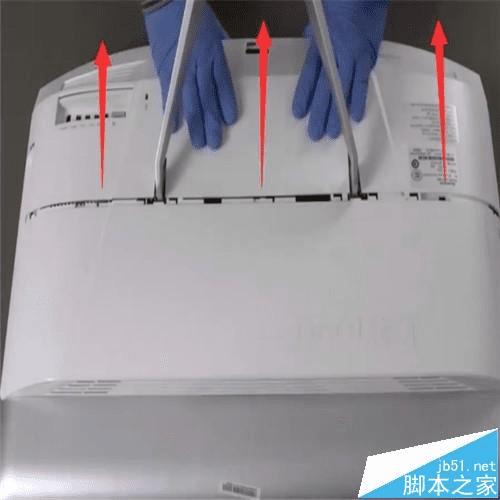

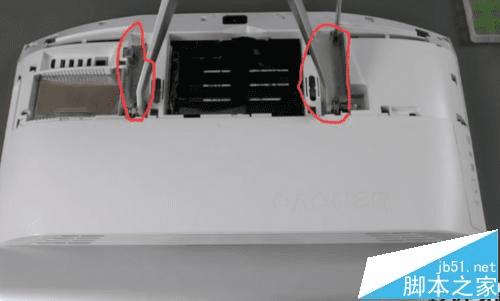

2、拆支架盖板和支架。向箭头方向用力,有4个螺丝固定支架。

给联想一体机aio700进行拆机的步骤

给联想一体机aio700进行拆机的步骤

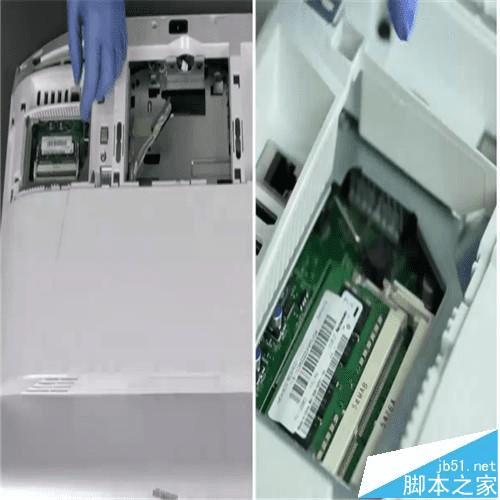

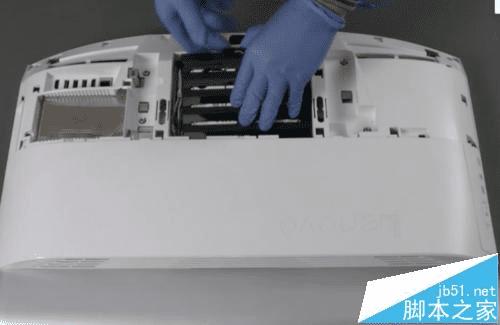

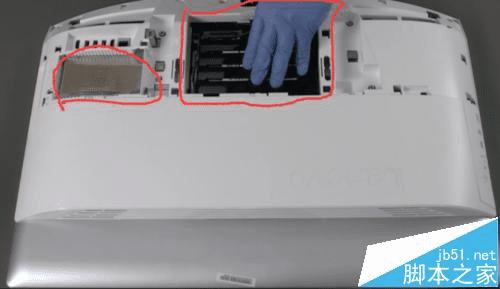

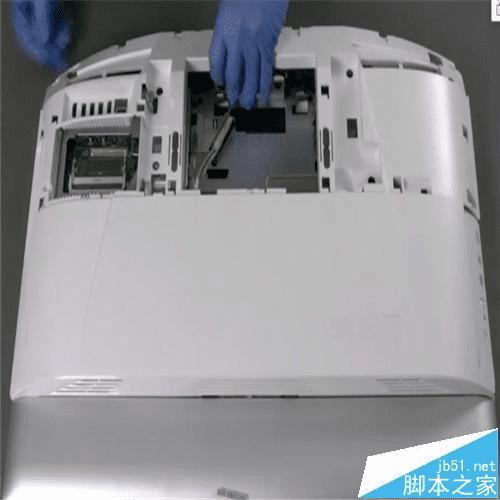

3、拆硬盘、内存、。硬盘架有卡扣按一下就能拔出硬盘

给联想一体机aio700进行拆机的步骤

给联想一体机aio700进行拆机的步骤

给联想一体机aio700进行拆机的步骤

4、拆后盖。后盖有7颗螺丝固定。去掉螺丝后从底部撬起。

给联想一体机aio700进行拆机的步骤

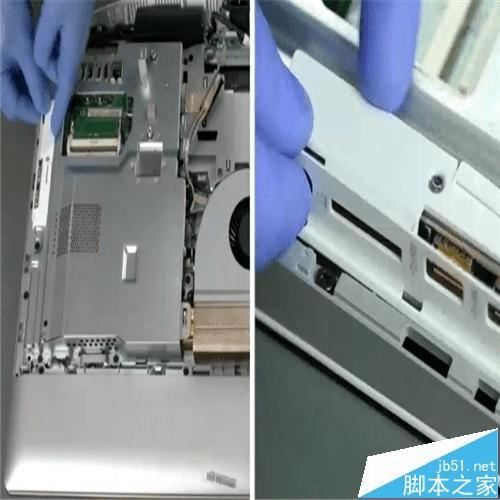

5、拆主板 ,首先拆掉主板盖板,

给联想一体机aio700进行拆机的步骤

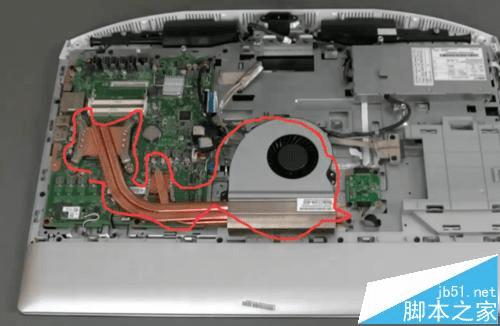

6、拆散热器。拆卸散热器和风扇。注意对角拆螺丝,散热器底部有散热膏,要翻过来放,

给联想一体机aio700进行拆机的步骤

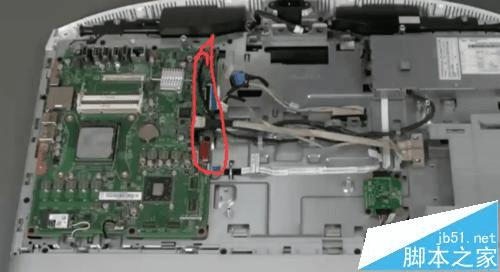

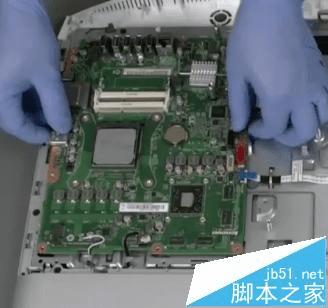

7、拆掉各种连接线,取下螺丝,拆出主板

给联想一体机aio700进行拆机的步骤

给联想一体机aio700进行拆机的步骤

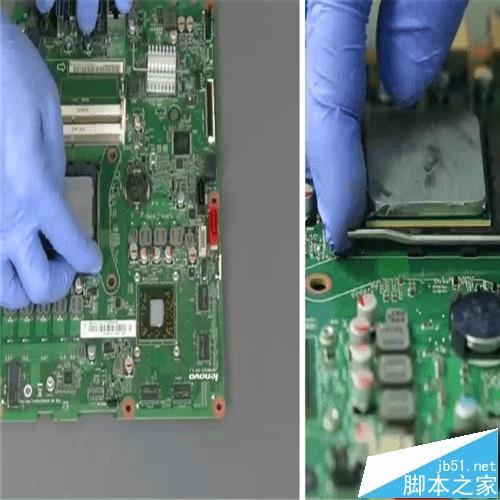

8、拆CPU.

给联想一体机aio700进行拆机的步骤

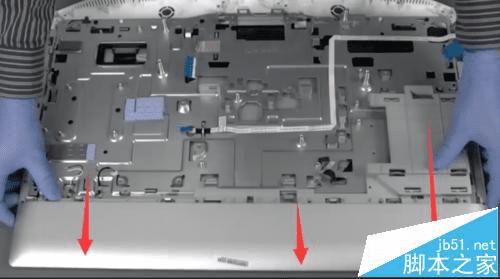

9、拆盖板,注意用力的方向,和卡扣。

给联想一体机aio700进行拆机的步骤

注意事项:

1、不要带电操作,拆之前最好放电——不插电长按开机键3秒左右

2、注意排线,不要弄段了。

3、螺丝要分类。
