近期,又有朋友提出有什么DIY装机值得推荐的,当然了,小编觉得今年Intel最新推出的Skylake平台还是不错的!新平台当然要付出尝鲜的代价,高昂的平台成本是否让你觉得不值,而选择放弃?不用担心!下面笔者教你打造一台低成本又不太low的Skylake i5打炮专用平台!既然是炮台,又怎能少得了妹子份?今天小编和美女一起为大家带来一套定位2015第六代平台的i5-6500全侧透光效DIY装机实录教程,采用六代新酷睿i5处理器,结合高端GTX960独立显卡,并采用了全侧透发光的小机箱方案,以下是Intel新平台,详细的的组装电脑教程。
在正式装机之前,我们先来介绍下这套面向2015第六代新平台电脑配置具体情况,主机配置单如下。
i5-6500第六代组装电脑主机配置单配件名称品牌型号处理器Intel酷睿i5-6500(散)散热器安钛克 战虎A40显卡耕升 Gainward GTX960-4GD5 G魂内存芝奇 DDR4-2133 4G×2主板技嘉B150M-D3H DDR4固态硬盘
(一)机箱展示和安装
聊聊机箱发展:机箱的发展不断推陈出新,设计风格不断改变,总体往简约方向发展,而按材质来说,厚重的铁皮已经让用户产生审美疲劳,没有质感的塑料外壳已让玩家无力吐槽,不过好在以前一直价格不亲民铝合金机箱已经逐渐亲民,想要体验拉丝工艺也不必为此附上沉重的代价。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330aP8-1.jpg)
此外,侧面板的“天窗”越来越大,侧板全透更让颜控所倾心,毕竟科学家的研究也表明人类内心深处隐藏一种偷窥的欲望。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330942L-3.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092933-4.jpg)
从内部安装设计而言,除了兼容性、散热性能、布局合理性的传统标准之外,目前还讲究一种日常维护便捷性,机箱是否大量采用免螺丝设计就便捷性的一个参考标准。
(二)CPU和内存安装
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092I4-6.jpg)
第六代的Skylake CPU的基板更加轻薄,更加脆弱,小手一抖自由落体到地上基本没救!所以无论是安装还是拆卸都要小心翼翼轻拿轻放。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133094100-8.jpg)
●Skylake平台D4/D3随你选
内存安装注意事项我夜魔侠已将说了不知多少遍了,所以本期我们暂时不多说,要说就说重点!提醒大家注意在组装Skylake平台的时候,要注意内存和主板兼容性,新一代Skylake能支持DDR4和DDR3L两种类型的内存,所以主板内存插槽也衍生出DDR4和DDR3L两种版本,通常主板型号出现D4即表明是DDR4,D3同理。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133094226-10.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093550-11.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/013309E54-12.jpg)
价格上,D3和D4版本的主板不会有太大的差别,而D4内存也不断下降,想要体验新内存不一定要付出天价,千万让JS给忽悠了。
(三)涂硅胶
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/013309C43-14.jpg)
●关于硅脂的一些事:
1、导热系数,导热系数的单位为W/m·K。数值越大,表明该材料的热传递速度越快,导热性能越好。金属的导热系数最大,比如银的导热系数为420,铜为383。目前主流导热硅脂的导热系数均大于1W/m·K,优秀的可达到6W/m·K以上,但是和银、铜这些金属材料相比,导热硅脂的导热系数只有它们的1/100左右,所以有部分硅脂会加入银、铜粉末、增加硅脂导热性能。
2、粘稠度,粘稠度是流体粘滞性的一种量度,对于导热硅脂来说,粘度在2500泊左右,具有很好的平铺性,可以容易地在一定压力下平铺到芯片表面四周,而且保证一定的粘滞性,不至于在挤压后多余的硅脂会流动。但是很少有导热硅脂会提供这个性能参数,只能够靠大家平时涂抹不同品牌的硅脂去感受了。
3、硅脂颜色,颜色是对硅脂最傻瓜式的性能判断。不同的颜色代表硅脂含有不同的成分,可以简单直接粗暴地判断硅脂的导热能力,例如,白色的硅脂成分主要为硅油,添加物相对来说也比较少,在导热能力上较弱,所以价格非常便宜,在一些几年前低端显卡上我们经常可以看到它的影子。
而灰色硅脂由于内部添加物较多,所以颜色相对要深一些。大部分灰色硅脂内部的填充物为石墨、铝粉。不过由于金属粉末具备一定的导电性,如果溢出的话会对硬件造成损害,所以目前有些硅脂使用较高绝缘度的金属氧化物来代替金属粉末。
不过,单单用颜色判断硅脂的性能还是非常不科学,因为厂家往往会在硅脂里加入令人感觉高大上色素进去,但实际对硅脂性能没有任何的帮助。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092330-16.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330912F-17.jpg)
另外,早在几年前就兴起一种液态金属取代硅脂作为导热材料,更好的浸润性,在融化的状态下可更充分地填充散热模块和芯片之间的缝隙,达到导热的效果。但这种液态金属和硅脂是两者不同概念的散热材质,混为一谈可不好。
四,电源主板安装
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093043-19.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330a114-20.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092Q8-21.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330a4c-22.jpg)
第一次动手DIY装机辛勤兴奋之余难免会有点忐忑,担心把每个装好后发现点不亮,需要将硬件卸下来进行逐一排查,夜魔侠对此有自己的一个心得和大家分享,就是当你安装显卡和SSD之前,就可以尝试点亮平台看能否进入BIOS,当然没有显卡作为图像输出,此时你需要使用CPU内置的核显作为图像的输出,不过这样的做法前提是CPU内置有核显!
五,走线和固态硬盘安装
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093503-24.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091364-25.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091V6-26.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133094641-27.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093234-28.jpg)
SSD的大量普及使用,不少机箱已经为其专门预留位置,不再需要3.5转2.5的转换架,也不会和HDD抢位置。
六,显卡安装和最后工作
至此,在这紧张又刺激的打炮时刻,已经没有夜魔侠的份了,不过夜魔侠依然会在妹子最需要的时候出现!让我们来期待下一期的夜魔装机!
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091016-29.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091149-30.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092124-31.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133096303-32.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092963-33.jpg)

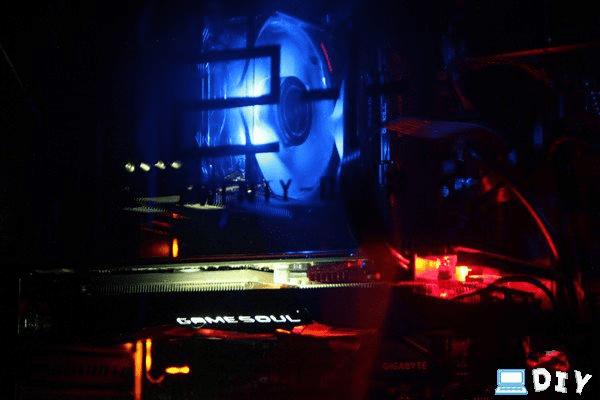

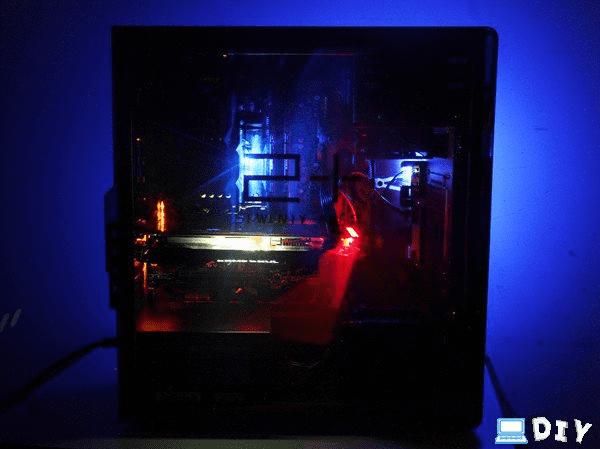

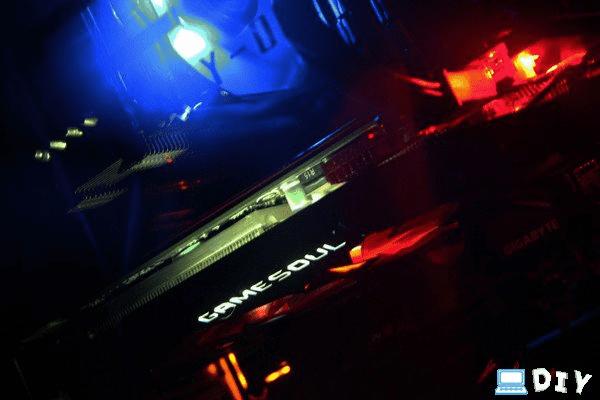

●Skylake全侧透主机光效赏析:
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093Q8-35.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133096303-36.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091030-37.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133095T0-38.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/013309D54-0.jpg)
i5-6500第六代组装电脑主机配置单配件名称品牌型号处理器Intel酷睿i5-6500(散)散热器安钛克 战虎A40显卡耕升 Gainward GTX960-4GD5 G魂内存芝奇 DDR4-2133 4G×2主板技嘉B150M-D3H DDR4固态硬盘
影驰战将 240G
机箱金河田21+预见 V8 铝箱电源海韵G-450金牌电源Intel最新六代i5 6500处理器结合一线技嘉B150M主板,在可以实现超频的情况下还能提现出性能、寿命以及高性价比。与之搭配的CPU散热器采用了一把9CM半透明LED风扇设计,散热出色。显卡则是发烧的游戏玩家们的青睐的GTX960型号的产品,基本通杀市面各类大型游戏,双条4G的内存配备以及SSD固态硬盘更显主流! 而机箱产品是一款桌面全侧透铝机箱,不仅有着出色的外观,更为重要的是在内部空间上也对主板实现了超强的兼容性,兼容M-ATX、mini-ATX等板型,同时配备专业走线槽,走线理线更方便,而这样一套高性能的整机随之搭配的是额定功率为450W的金牌认证电源,整体硬件搭配高规格、均衡合理。下面是这套主机电脑,详细的装机实录教程。(一)机箱展示和安装
聊聊机箱发展:机箱的发展不断推陈出新,设计风格不断改变,总体往简约方向发展,而按材质来说,厚重的铁皮已经让用户产生审美疲劳,没有质感的塑料外壳已让玩家无力吐槽,不过好在以前一直价格不亲民铝合金机箱已经逐渐亲民,想要体验拉丝工艺也不必为此附上沉重的代价。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330aP8-1.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133096206-2.jpg)
此外,侧面板的“天窗”越来越大,侧板全透更让颜控所倾心,毕竟科学家的研究也表明人类内心深处隐藏一种偷窥的欲望。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330942L-3.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092933-4.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330943J-5.jpg)
(二)CPU和内存安装
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092I4-6.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330931H-7.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133094100-8.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092260-9.jpg)
内存安装注意事项我夜魔侠已将说了不知多少遍了,所以本期我们暂时不多说,要说就说重点!提醒大家注意在组装Skylake平台的时候,要注意内存和主板兼容性,新一代Skylake能支持DDR4和DDR3L两种类型的内存,所以主板内存插槽也衍生出DDR4和DDR3L两种版本,通常主板型号出现D4即表明是DDR4,D3同理。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133094226-10.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093550-11.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/013309E54-12.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330945W-13.jpg)
价格上,D3和D4版本的主板不会有太大的差别,而D4内存也不断下降,想要体验新内存不一定要付出天价,千万让JS给忽悠了。
(三)涂硅胶
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/013309C43-14.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093E1-15.jpg)
●关于硅脂的一些事:
1、导热系数,导热系数的单位为W/m·K。数值越大,表明该材料的热传递速度越快,导热性能越好。金属的导热系数最大,比如银的导热系数为420,铜为383。目前主流导热硅脂的导热系数均大于1W/m·K,优秀的可达到6W/m·K以上,但是和银、铜这些金属材料相比,导热硅脂的导热系数只有它们的1/100左右,所以有部分硅脂会加入银、铜粉末、增加硅脂导热性能。
2、粘稠度,粘稠度是流体粘滞性的一种量度,对于导热硅脂来说,粘度在2500泊左右,具有很好的平铺性,可以容易地在一定压力下平铺到芯片表面四周,而且保证一定的粘滞性,不至于在挤压后多余的硅脂会流动。但是很少有导热硅脂会提供这个性能参数,只能够靠大家平时涂抹不同品牌的硅脂去感受了。
3、硅脂颜色,颜色是对硅脂最傻瓜式的性能判断。不同的颜色代表硅脂含有不同的成分,可以简单直接粗暴地判断硅脂的导热能力,例如,白色的硅脂成分主要为硅油,添加物相对来说也比较少,在导热能力上较弱,所以价格非常便宜,在一些几年前低端显卡上我们经常可以看到它的影子。
而灰色硅脂由于内部添加物较多,所以颜色相对要深一些。大部分灰色硅脂内部的填充物为石墨、铝粉。不过由于金属粉末具备一定的导电性,如果溢出的话会对硬件造成损害,所以目前有些硅脂使用较高绝缘度的金属氧化物来代替金属粉末。
不过,单单用颜色判断硅脂的性能还是非常不科学,因为厂家往往会在硅脂里加入令人感觉高大上色素进去,但实际对硅脂性能没有任何的帮助。
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092330-16.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330912F-17.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/013309B18-18.jpg)
另外,早在几年前就兴起一种液态金属取代硅脂作为导热材料,更好的浸润性,在融化的状态下可更充分地填充散热模块和芯片之间的缝隙,达到导热的效果。但这种液态金属和硅脂是两者不同概念的散热材质,混为一谈可不好。
四,电源主板安装
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093043-19.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330a114-20.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092Q8-21.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/01330a4c-22.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092353-23.jpg)
第一次动手DIY装机辛勤兴奋之余难免会有点忐忑,担心把每个装好后发现点不亮,需要将硬件卸下来进行逐一排查,夜魔侠对此有自己的一个心得和大家分享,就是当你安装显卡和SSD之前,就可以尝试点亮平台看能否进入BIOS,当然没有显卡作为图像输出,此时你需要使用CPU内置的核显作为图像的输出,不过这样的做法前提是CPU内置有核显!

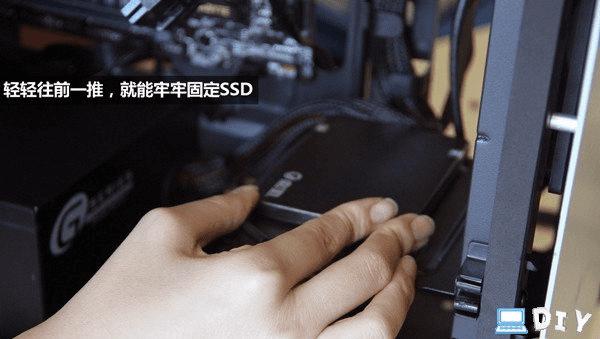

五,走线和固态硬盘安装
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093503-24.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091364-25.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091V6-26.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133094641-27.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093234-28.jpg)
SSD的大量普及使用,不少机箱已经为其专门预留位置,不再需要3.5转2.5的转换架,也不会和HDD抢位置。

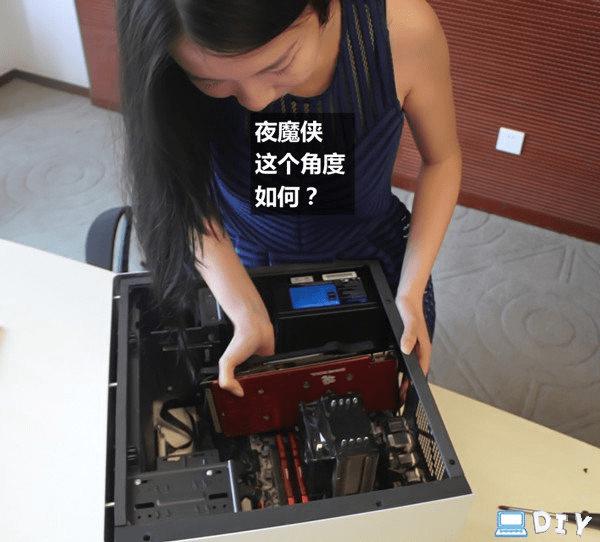

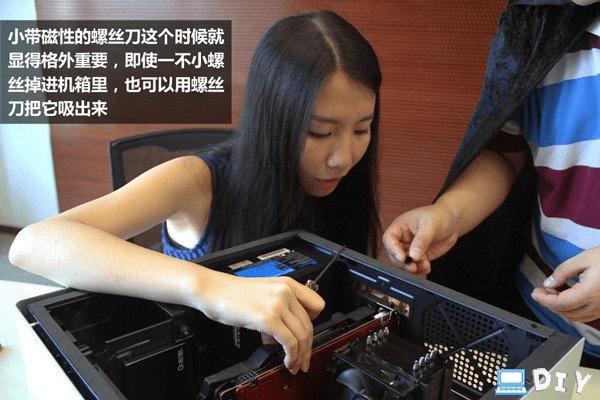

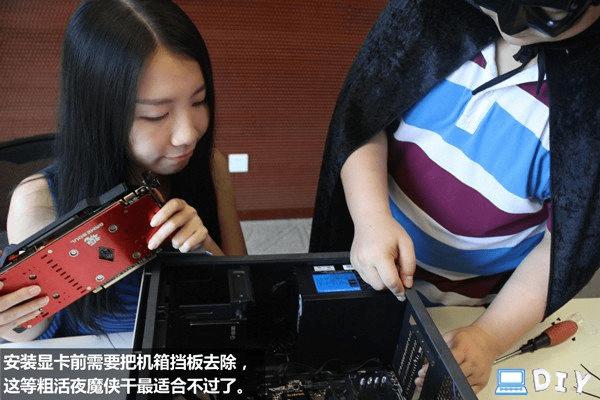

六,显卡安装和最后工作
至此,在这紧张又刺激的打炮时刻,已经没有夜魔侠的份了,不过夜魔侠依然会在妹子最需要的时候出现!让我们来期待下一期的夜魔装机!
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091016-29.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091149-30.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092124-31.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133096303-32.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133092963-33.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091105-34.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093Q8-35.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133096303-36.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133091030-37.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133095T0-38.jpg)
![如何给组装电脑i5-6500全侧透光效DIY装机?](http://www.45fan.com/uploads/allimg/160926/0133093338-39.jpg)
