组装电脑的步骤及技巧介绍(3)

电源安装也是非常简单的事情，基本就几个螺丝的事儿。电源的难点，对于小白同学来说，主要是走线和硬件供电线路的连接。

把电源上的螺丝孔和机箱位置的螺丝孔对齐，之后使用螺丝固定住就行，至此就完成了电源上的安装。电源上一共是有4个螺丝孔，固定在机箱中很容易。

记得把固定螺丝拧好，这些螺丝也是机箱随带的，大小自己找好了试一试就行了。

固定好螺丝

装机第七步：供电线路连接、跳线连接

电源安装完成后，最后就是小白朋友比较烦恼的线路连接了，主要涉及到显卡、主板、硬盘、机箱跳线（包含开关机控制线，机箱USB和音频接口）的连接，其实这些线路连接并不难，只要有一定的思路，一步一步操作就很简单了。

首先介绍显卡供电线路连接，显卡上只有一个6Pin供电插槽，只要找到电源接头中的6Pin接口，然后插入显卡6Pin插槽即可，连接的时候，主要需要注意方向问题。，这种多孔位的每个小孔的方向都不同，千万别弄错方向，否则也插不上，如下图所示。

显卡供电线路连接图解（将电源上的Pin接头插入显卡供电插槽）

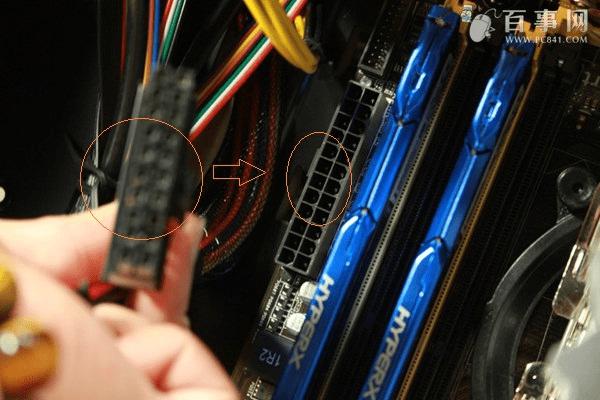

然后再进行主板供电连接，首先找到电源接口中24Pin接口，这个是电源中最大的一个，而且主板电源线的接头是两个：一个大的很长，一个短的较小，对应的主板插槽孔位也是这样的设计，这两个接头要并排紧挨着插上去才行。将这两个是供电插头插入主板内存条附件的主板供电插槽即可。

主板供电插头（将P1和P2电源接口合并，然后插入主板24Pin插槽）

目的是为主板供电，由于采用了防呆设计，连接非常简单，如图所示。

主板供电连接

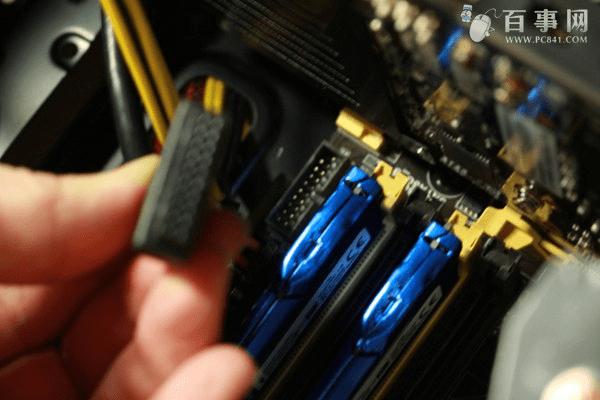

因为机箱带有 USB3.0 接口，所以需要单独的 USB3.0 供电线，下图这根线也是电源上带的，长这个样子记祝这个电源插头是插在内存条左边的黑色插槽中的，如下图所示。

机箱中的USB3.0数据线与主板连接

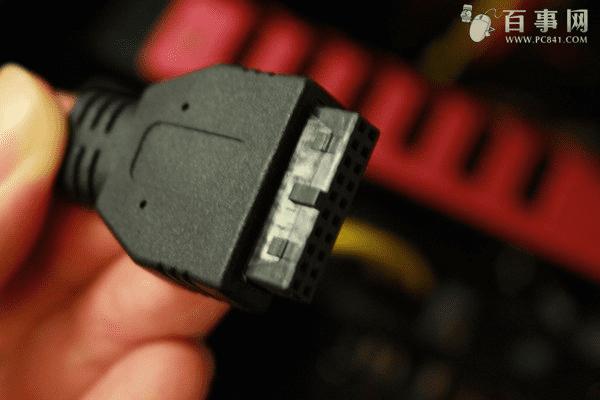

值得一提的是，USB3.0接头有一面中间位置带着突起，这是为了安装时识别方向，不然也容易插反了而插不上，插的时候，最好看下方向，切不可蛮力连接。

USB3.0接头安装注意事项

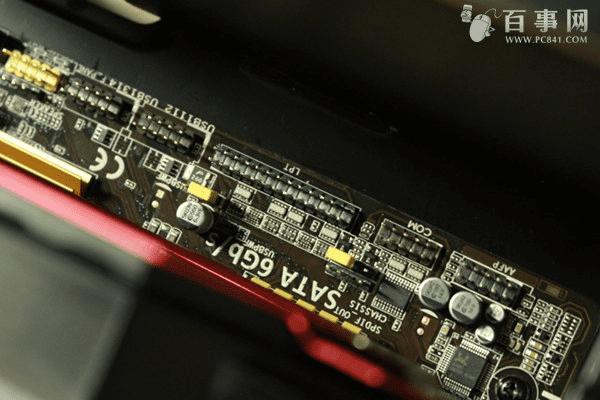

机箱上还一堆特别小的插头，也就是俗称的跳线。如下图这是音频连接，上面写着 “ AUDIO ” 字样，很好认。还有就是 USB 接头，和这个音频长的一样，只是上面写的是 USB。

机箱跳线与主板连接特写

音频和 USB2.0 这样的插头要插在照片中左上角那几个小插槽上，不认得看不清都没事儿，主板上都写着很清楚，细心找找就可以找到。

另外机箱中还有重启键、复位键接口的连接也需要插到主板的对应标注接口，不接将无法通过机箱上的按钮开关机或者重启电脑，这些是跳线的连接，只要看看接口上的标注和主板上的标识对应连接即可。

详细教程：主板跳线怎么接？主板与机箱前面板跳线连接图解

注：这些是机箱中的音频和USB控制接口，如果不插入主板上的对应接口，机箱前面的USB接口或者音频接口就不能使用。

上面没有介绍到硬盘安装，这里简单介绍下，硬盘安装也是非常简单的。硬盘上有2个接口，一个接口需要用数据线，将硬盘和主板上的SATA3.0接口连接，用于硬盘与主板之间数据传输，另外还需要将电源上的一个扁平供电线插入硬盘另外一个接口，为硬盘正常工作供电。

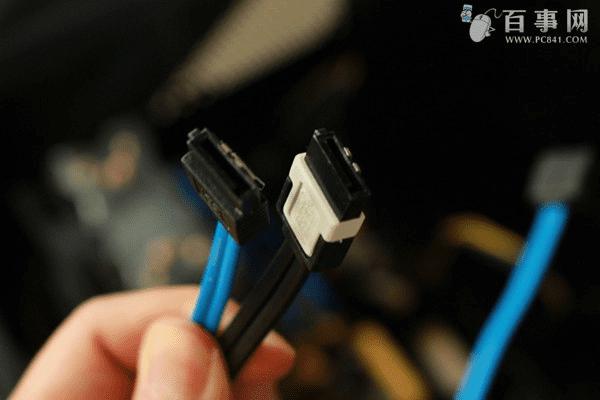

如下图看到的这个是这硬盘数据线，购买硬盘会带有一根，另外华硕主板还赠送了一根，大家任意使用一根，将硬盘与主板连接即可。

图为硬盘数据线

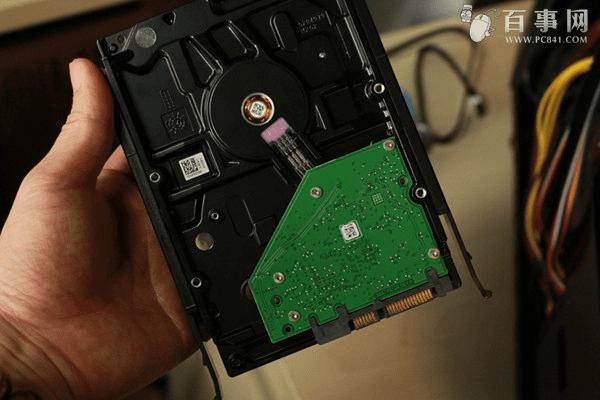

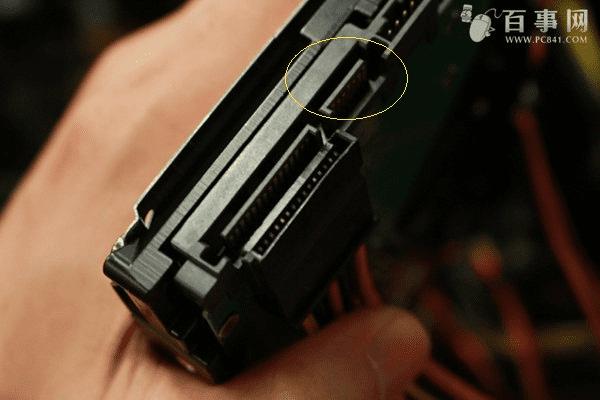

硬盘数据线对应硬盘的上的这个接口，下图为硬盘的电源线，还有对应的硬盘接口，一种长长的 “ L ” 形状的设计。

组装电脑硬盘数据线连接教程

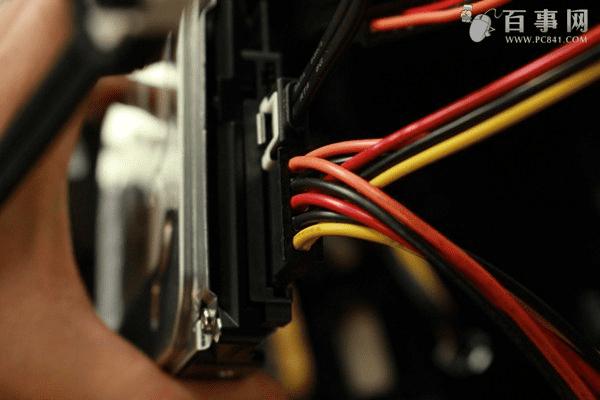

电源线是从安装到机箱内的电源上分出来的，数据线直接连在主板的SATA 3 接口上，现在，把它们统统都插好，如下图。

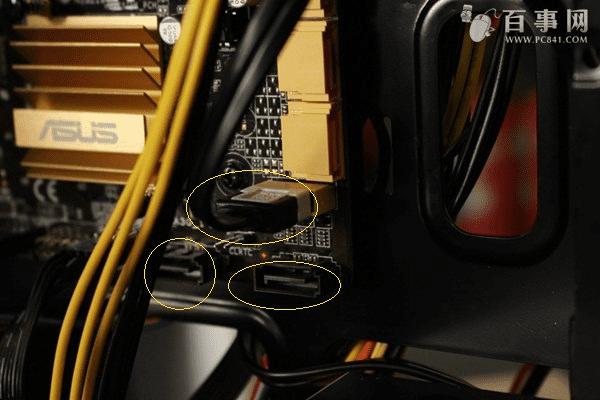

下图，这就是连好的硬盘数据线，它和主板的 SATA 3 连接好，这里用的是竖向的插槽，黄色横躺着的也能用，随便你。主板上都会准备好几个这样的 SATA 3 接口，方便以后安装更多的硬盘增加容量。

主板上一板有多个SATA3.0硬盘数据接口

和硬盘在一起安装的还有这个固定用的卡子，一般是机箱的一堆配件面带的，也有硬盘的带的。上面有几个突起的圆点儿，需要和硬盘侧面的圆孔对齐了，把两边的两个卡子都像照片里这样安装在硬盘的两侧就行了，如下图。

硬盘安装到机箱前先弄好卡子

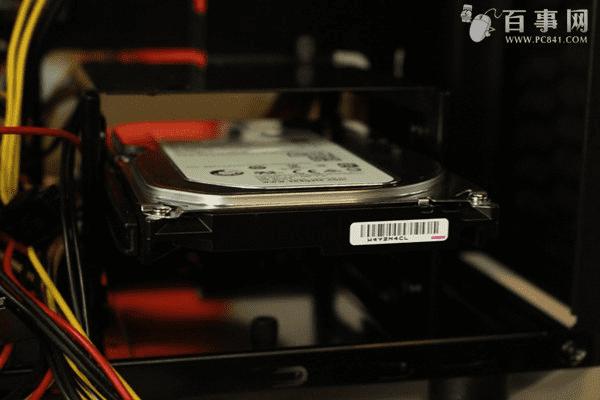

硬盘安装到机箱教程（类似抽屉原理，直接插头硬盘仓位即可）

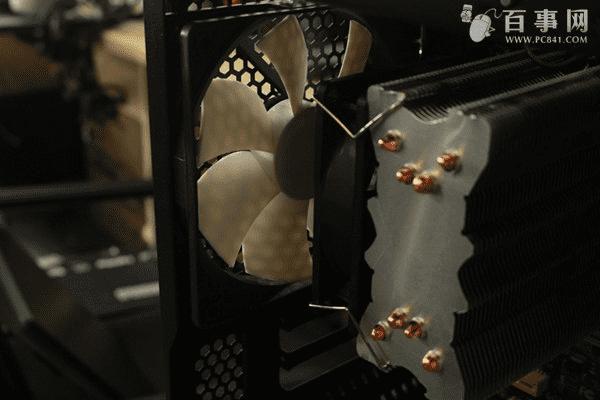

记得把机箱背面的风扇电源线接好。

机箱散热风扇供电连接

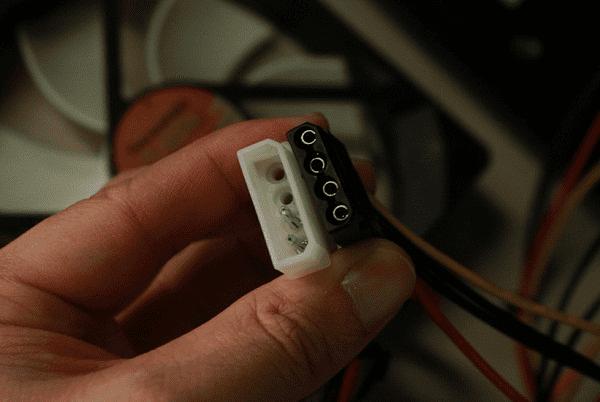

机箱上的散热风扇是这种电源线接头，一个是风扇一头的，一个是电源一头的。

机箱风扇供电接口连接图示

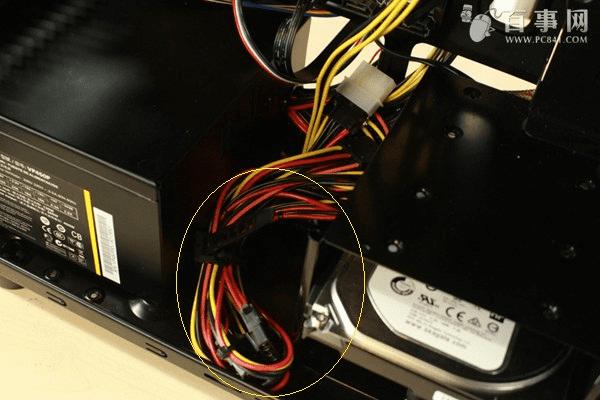

线路基本连接差不多了，但电源上没用上的接线头还很多，所以一般都这么梳理一下放在机箱的角落里。如果想整齐的处理，就用卡子捆扎一下完事了，如下图所示。

电源多余接口简单理线

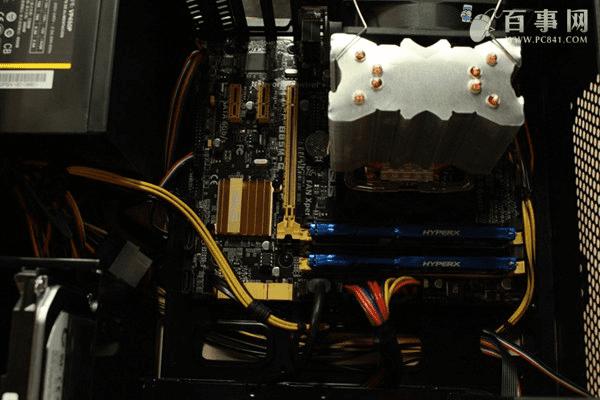

配件安装已经差不多了，之后就是梳理一下机箱里的所有走线，这个照片就是梳理后的效果，怎么梳理不多说明了，每个人手法不一样，机箱的条件也不一样，如果不是装机城买的，自己走的话就是能不在主板前面暴露的就不暴露，能走背板的就都走背板，这样看着清爽。

机箱内部电源线理线效果

由于机箱比较小，但是设计还行，内部很多位置预留开孔留给自己走线用，不过由于是 M - ATX 设计，空间还是不富裕，后面能看到背线的处理不是很工整。
