很多人觉得实体的创建要比曲面及钣金简单,所以这里介绍一下在solidworks中由实体转换为钣金的一些方法。

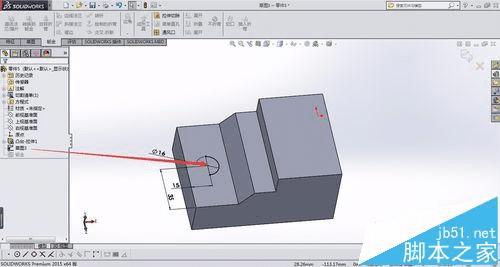

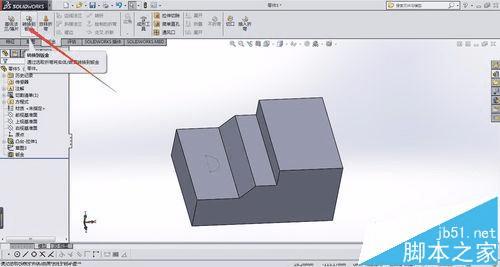

1、这里随意画一个台阶实体,并创建一个切口草图,完成以后使用转换钣金命令

解决solidworks实体转换钣金及转折命令的方法

解决solidworks实体转换钣金及转折命令的方法

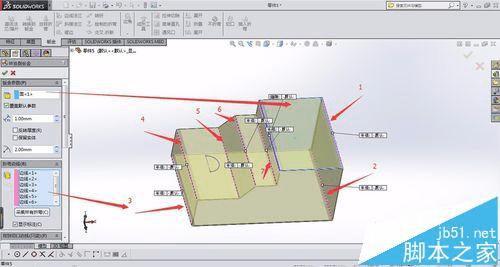

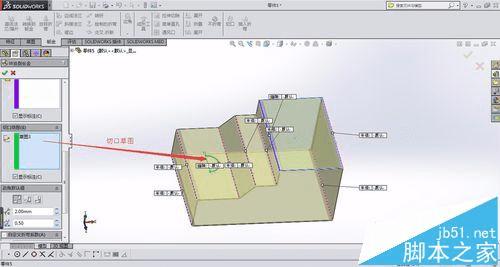

2、按步骤选择固定面及折弯连线,同时再做一个切口

解决solidworks实体转换钣金及转折命令的方法

解决solidworks实体转换钣金及转折命令的方法

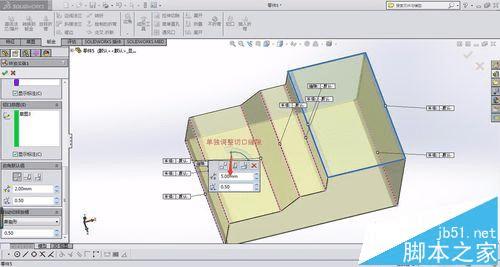

3、切口的宽度可以按单个缝隙调整,如图所示

解决solidworks实体转换钣金及转折命令的方法

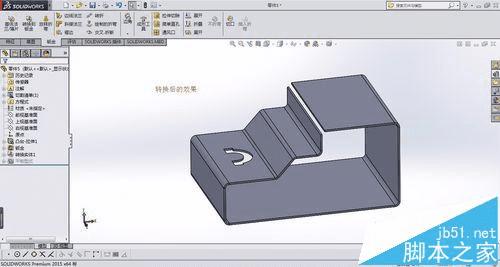

4、转换完成以后效果如图,注意开口位置不能选为折弯连线

解决solidworks实体转换钣金及转折命令的方法

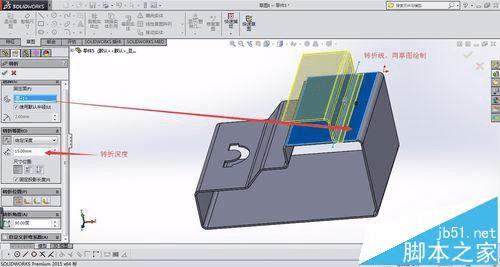

5、顺带讲一下钣金的转折命令,在需要转折的板面位置做一条草图直线,按图所示选择转折深度

解决solidworks实体转换钣金及转折命令的方法

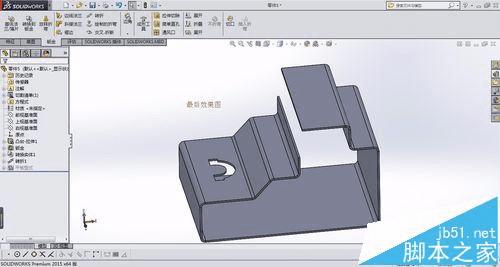

6、完成钣金转折后效果如图。

解决solidworks实体转换钣金及转折命令的方法

注意事项:切口草图不可以封闭,选择连线第一条必须为固定面的一条连线。
