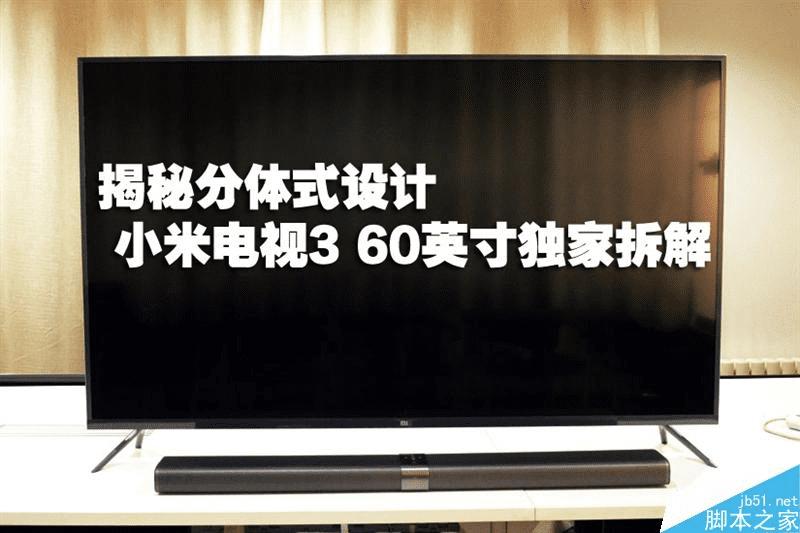

10月19日下午,小米正式发布了小米电视3,屏幕+主机分体式设计别具一格。据小米介绍,小米电视主机=音响+智能电视主板+小米盒子,主机通过一根“米线”连接屏幕,“米线(MiPort接口)”由电源线和信号线合成,售价4999元。那么4999元值得买吗?下面小编就为大家带来60寸小米电视3真机拆解,一起来看看吧!

60寸小米电视3真机内部图片展示

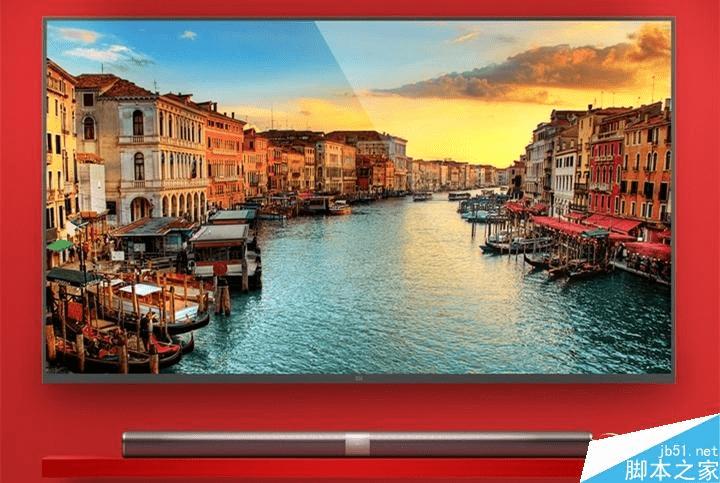

小米电视3最大的特点就是采用分体式设计,即小米电视主机=音响+智能电视主板+小米盒子,主机通过一根“米线”连接屏幕,“米线”由电源线和信号线合成

另外一些产品关键词还包括全金属机身、11.6mm超雹原装LG硬屏、广色域、独立音箱、MEMC运动补偿1.4GHz主频Mstar 6A928处理器四核处理器等等(详细配置)。小米董事长雷军表示,这是一款击穿心理价格底线的产品

在真机图赏之后,友媒it168也独家带来了小米电视3的拆解,这次把分体设计、面板、芯片信息等一一展现在眼前。拆解专家认为,小米电视3打开背板后简洁地令人难以相信。如果对比一下某品牌4K电视的内部拆解,可以说小米电视3做工走线真的是业内良心了

那么4999元究竟值不值,下面就来一探究竟吧——

60寸小米电视3真机内部图片展示

60寸小米电视3真机内部图片展示

60寸小米电视3真机内部图片展示

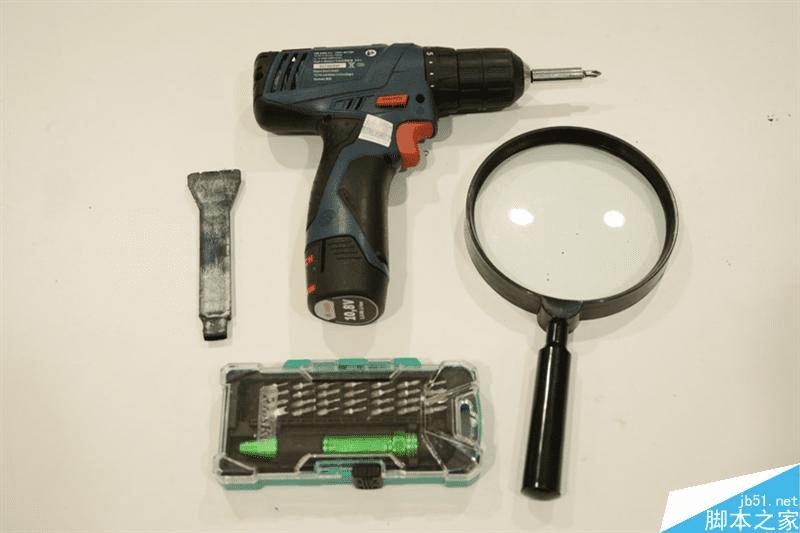

我们的拆解工具,包括多功能螺丝刀、电动螺丝刀、翘板和放大镜。

60寸小米电视3真机内部图片展示

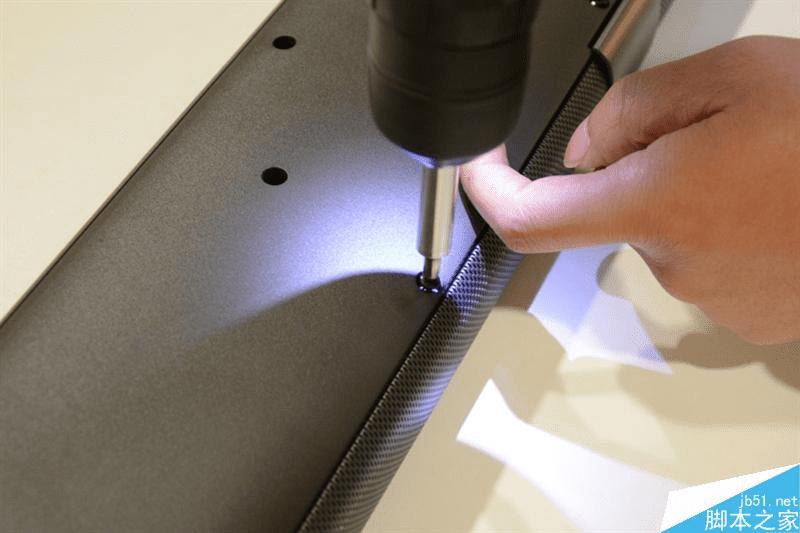

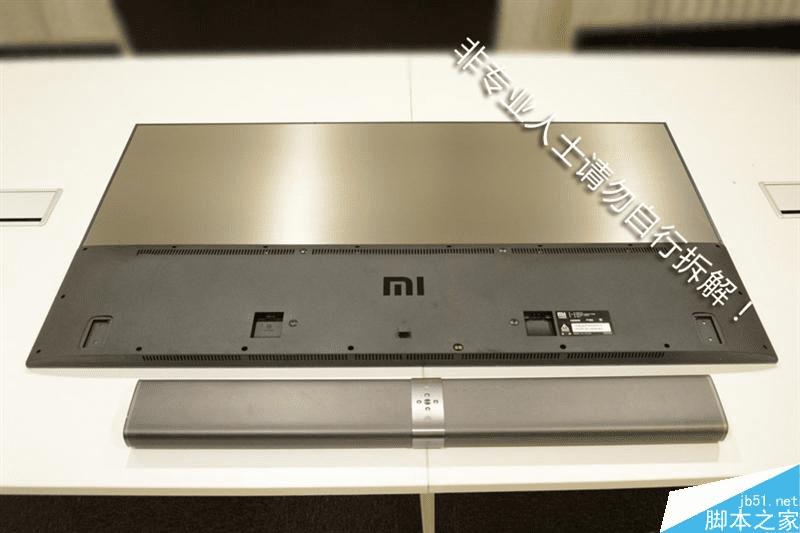

将电视放到工作台上后,接下来就是拆解环节,小米电视背面拥有22个螺丝位,用一把螺丝刀就可以解决问题。

60寸小米电视3真机内部图片展示

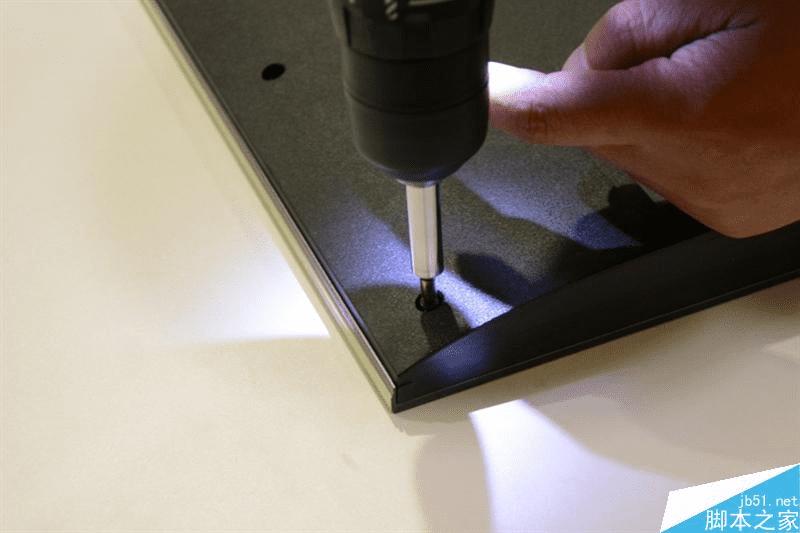

继续拧螺丝ing。。。电动螺丝刀就是快。

60寸小米电视3真机内部图片展示

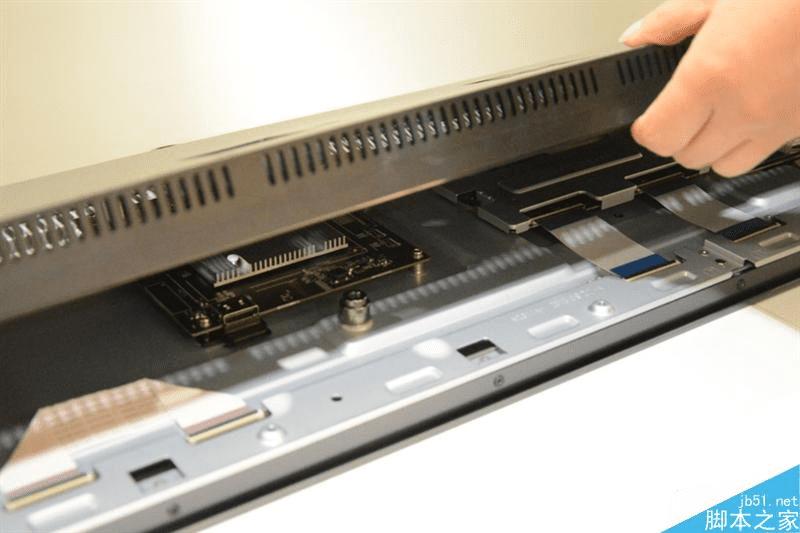

螺丝都拆掉之后,一体成型的塑料后壳很容易就打开了,小米电视3的内部结构即将揭晓。

60寸小米电视3真机内部图片展示

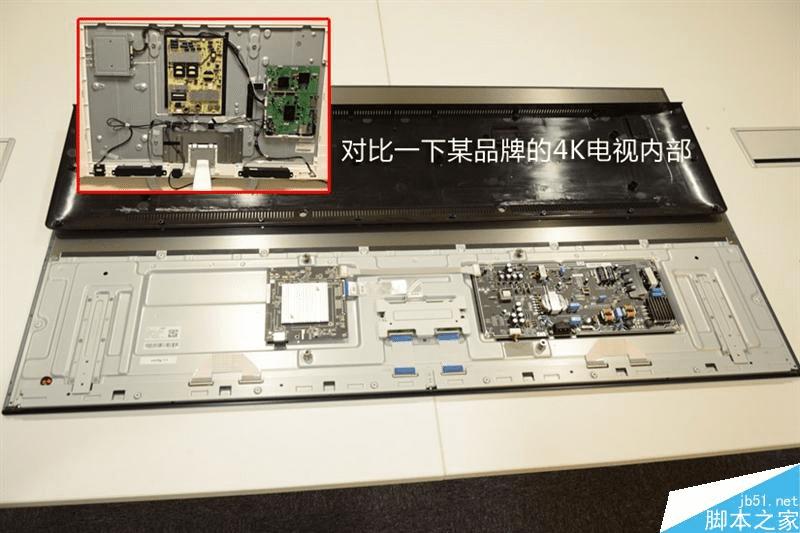

揭开背板之后就是这样了,简洁的让人难以置信,再对比一下某品牌4K电视的内部拆解,可以说小米电视3做工走线真的是业内良心了

60寸小米电视3真机内部图片展示

我们再近距离欣赏一下电视的电路板,采用黑色大板设计,上面分散式排列了各种元器件,做工比较精良。

60寸小米电视3真机内部图片展示

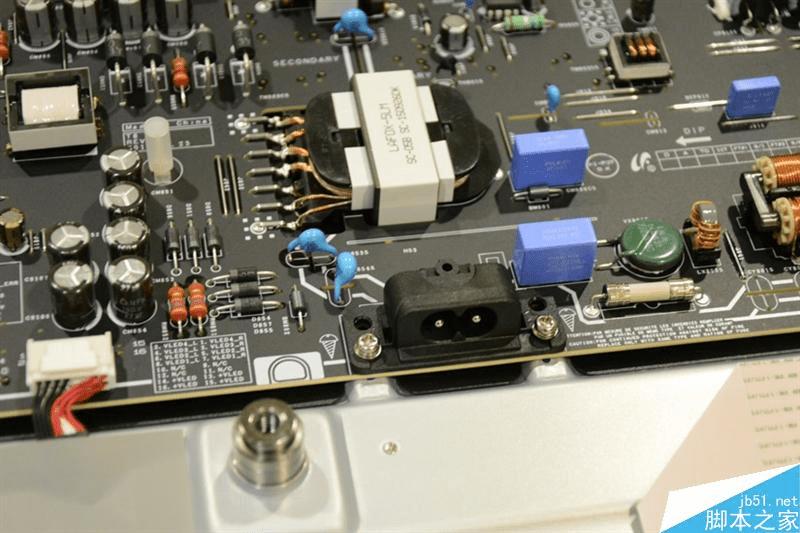

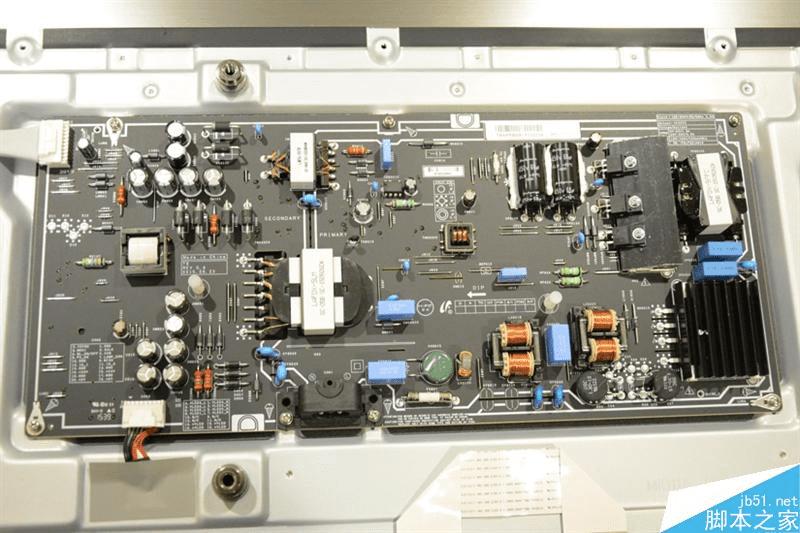

电视屏幕的电源部分细节图。

60寸小米电视3真机内部图片展示

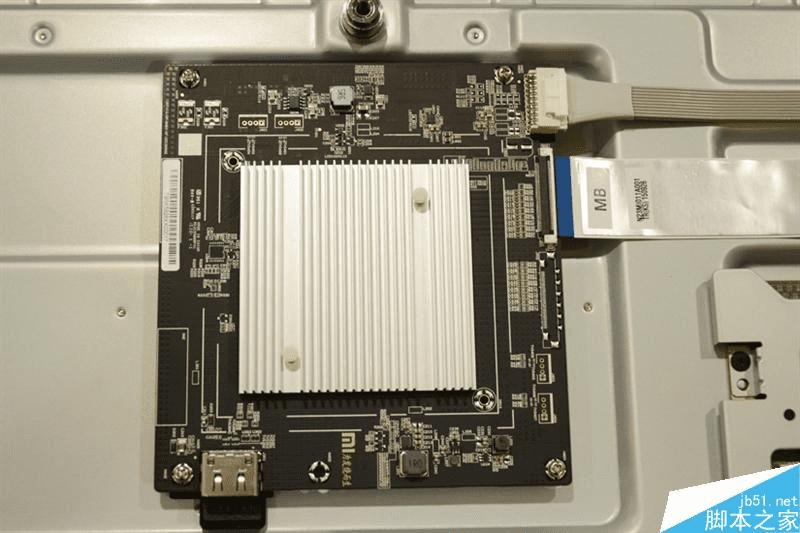

这部分是图像处理以及信号输出部分的电路板,动态图像补偿以及区域背光控制也是这部分处理的。

60寸小米电视3真机内部图片展示

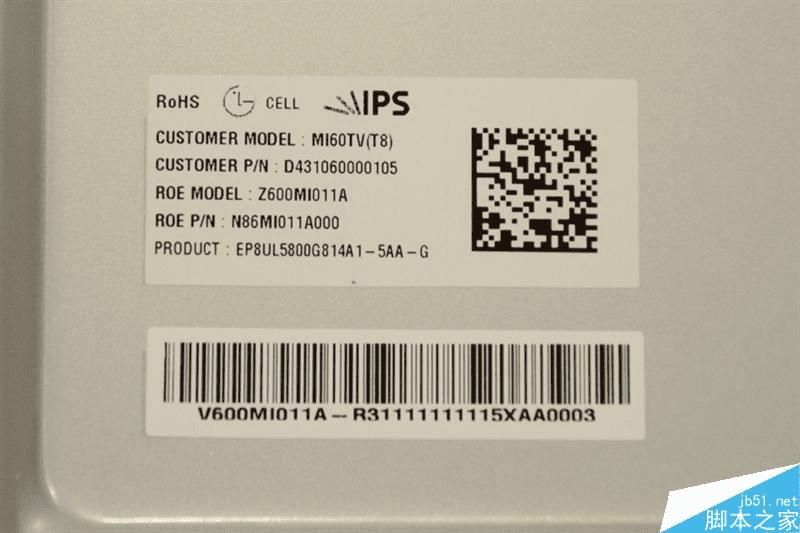

接下来就是我们比较关心的面板问题,可以看到确实采用的是来自LG Display原厂的60英寸IPS广视角面板,面板的型号为小米特供的MI60TV(T8),而液晶模组的封装是在瑞仪完成的。

60寸小米电视3真机内部图片展示

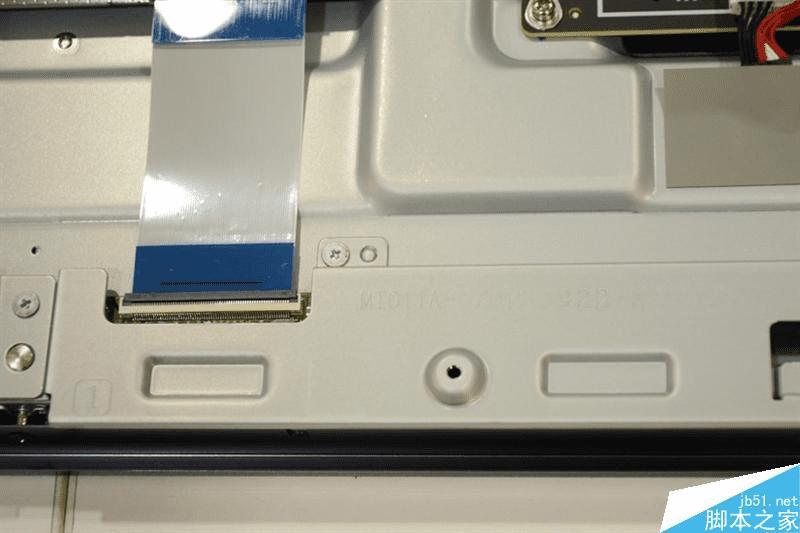

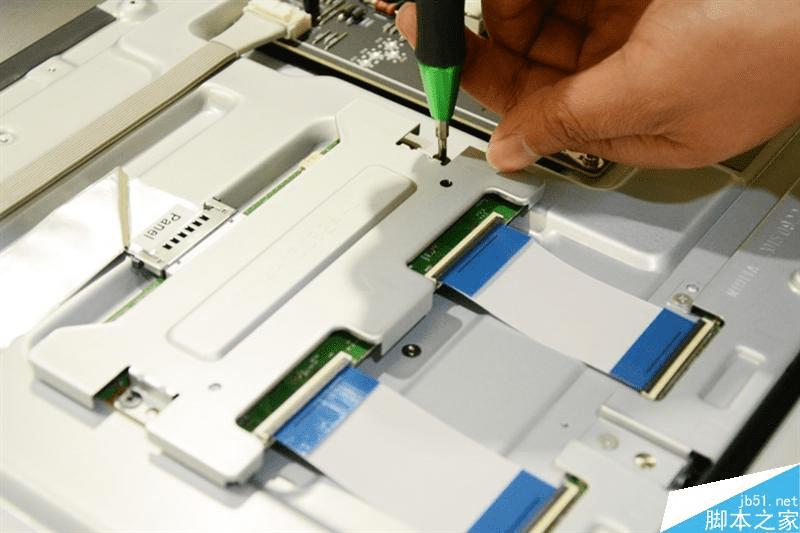

接下来是液晶模组的控制芯片部分,这时候小的螺丝刀就派上用场了。

60寸小米电视3真机内部图片展示

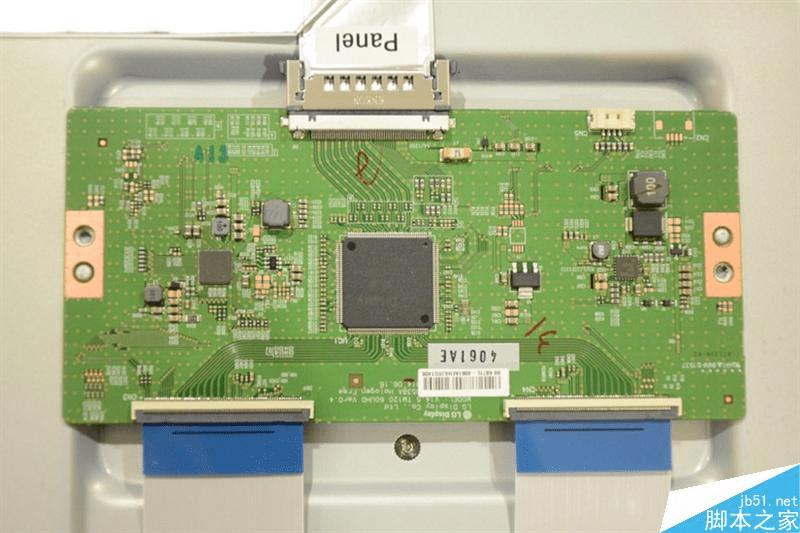

可以看到液晶的控制芯片是LGD原厂芯片。

60寸小米电视3真机内部图片展示

再来看看液晶模组细节部分吧,可以看到侧入式的LED背光位于机身下边框部分。到这里,屏幕部分的拆解就告一段落了。(再拆下去就是面板本身了,实际意义不大)

60寸小米电视3真机内部图片展示

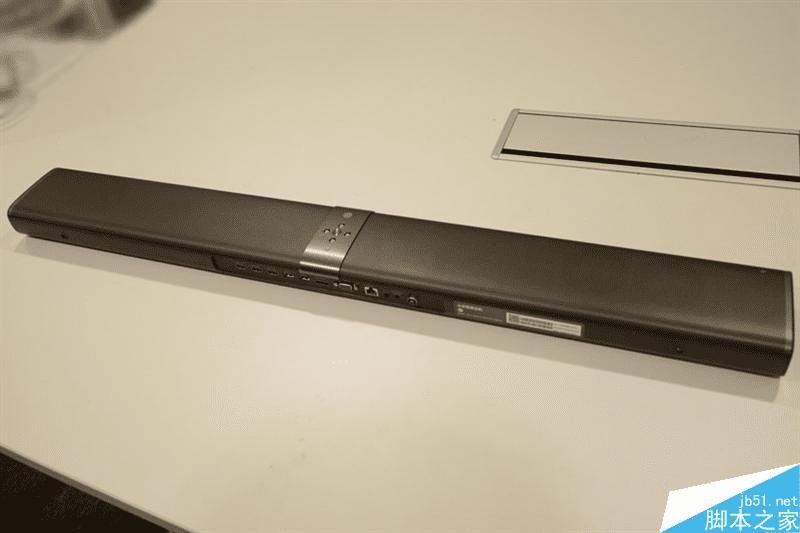

接下来就是主机和音响部分的拆解,首先来一张外观正面照。

60寸小米电视3真机内部图片展示

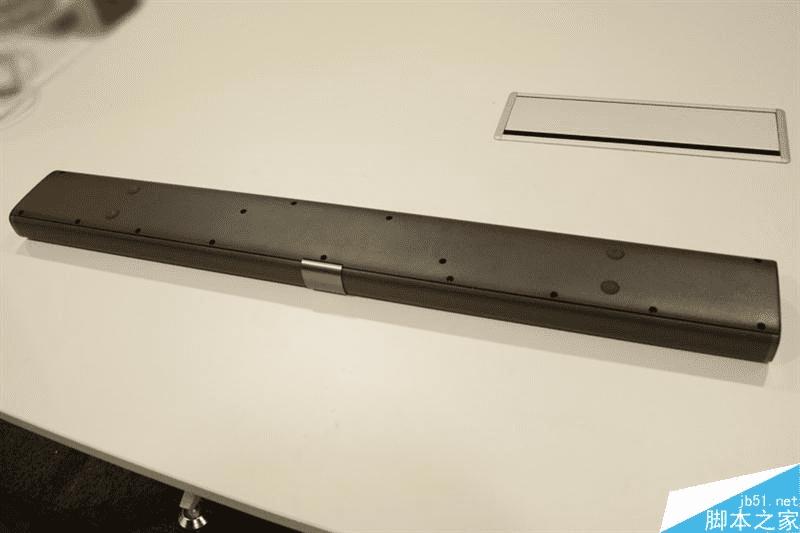

主机和音响采用全金属材质,螺丝口都在底下。

60寸小米电视3真机内部图片展示

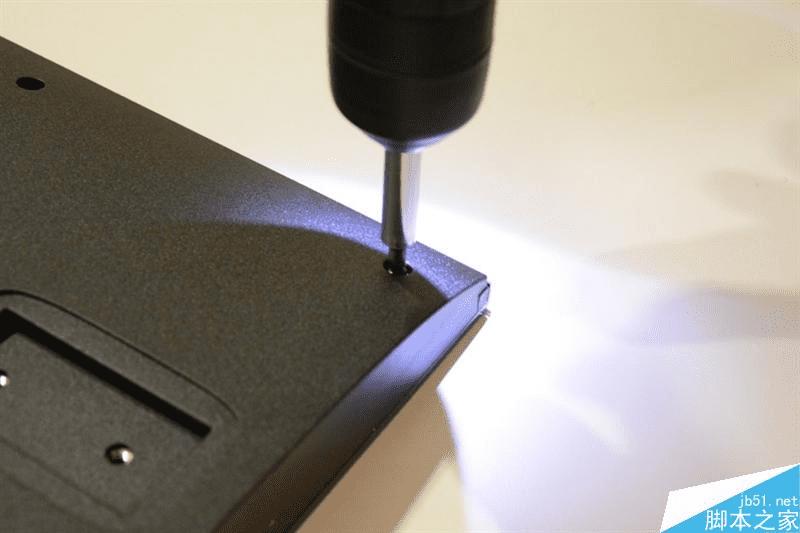

拆螺丝过程与屏幕部分一样,不过多赘述了。

60寸小米电视3真机内部图片展示

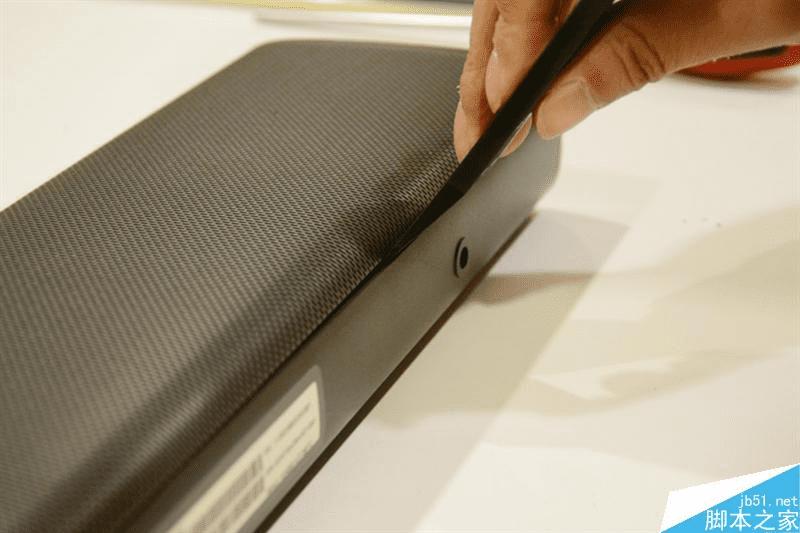

将螺丝都拆下来之后,并不能马上打开,因为里面还有卡扣结构,需要用到我们准备的翘片。

60寸小米电视3真机内部图片展示

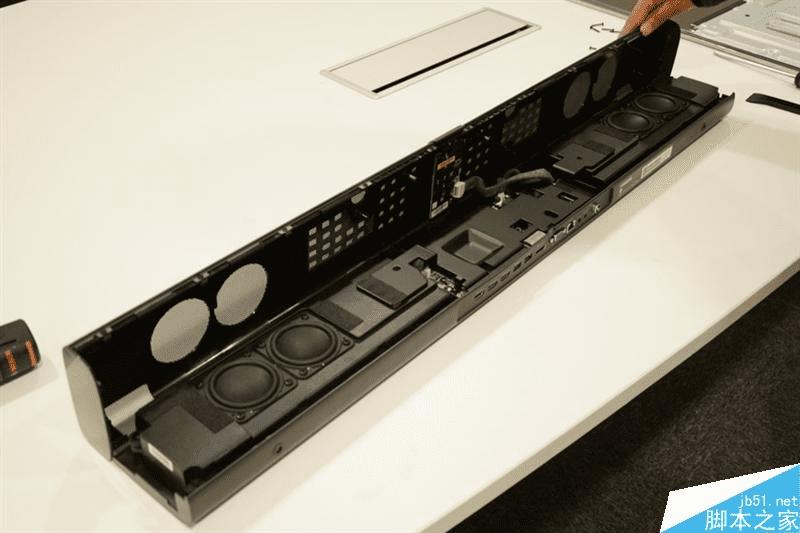

慢慢的打开主机上盖。

60寸小米电视3真机内部图片展示

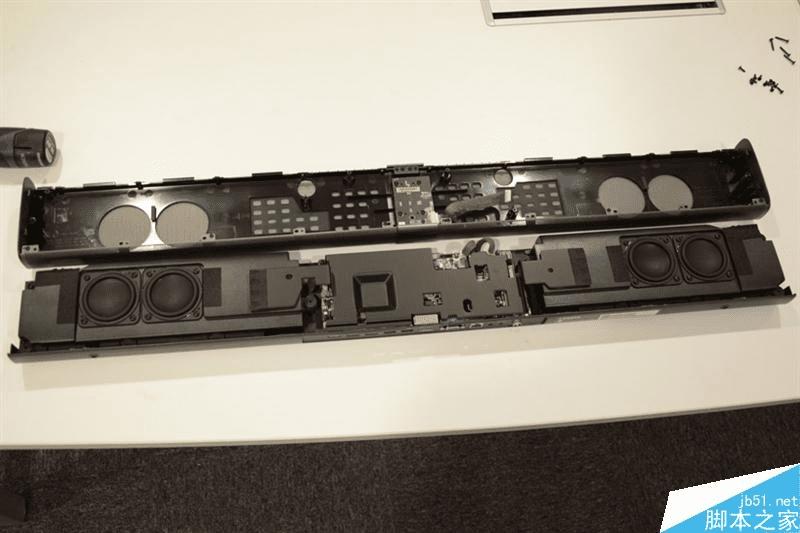

这就是拆掉上盖之后的完整结构,可以看到音响分居两侧,中间部分就是主板芯片了。

60寸小米电视3真机内部图片展示

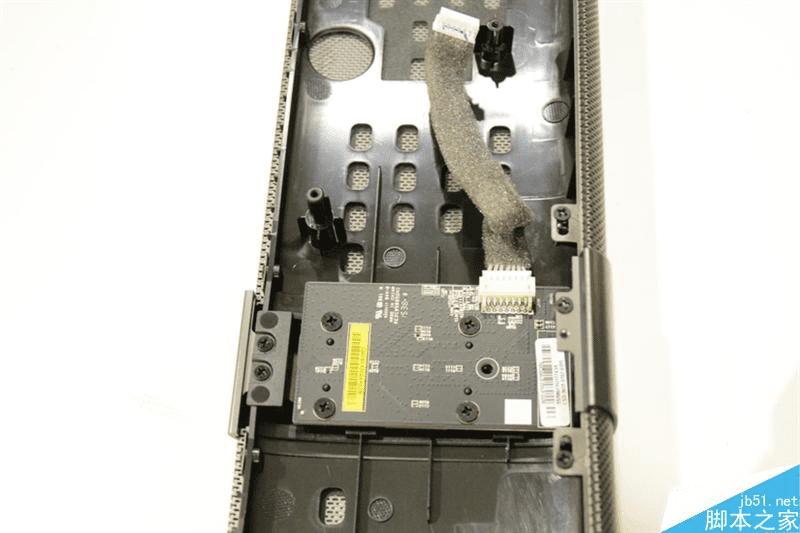

再来看一下上盖按键部分的控制芯片。

60寸小米电视3真机内部图片展示

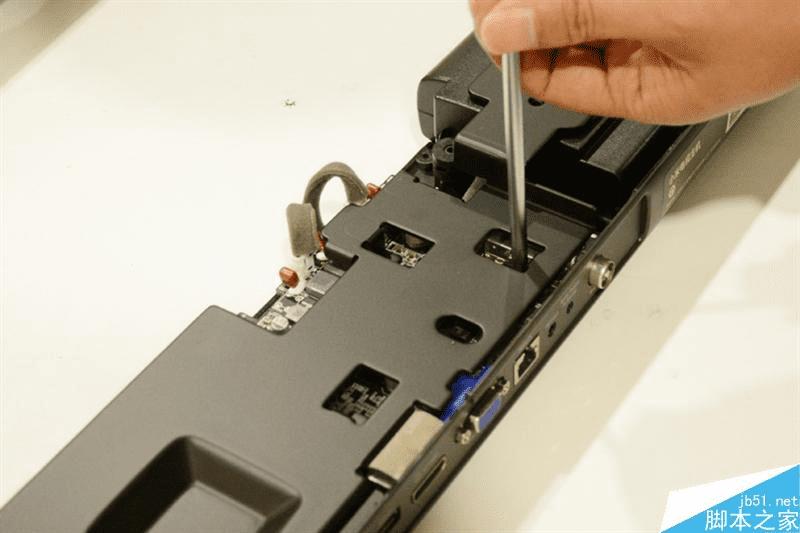

要看到主板部分,还是要用小螺丝刀拆解几个螺丝。

60寸小米电视3真机内部图片展示

这就是完整的主板部分了。

60寸小米电视3真机内部图片展示

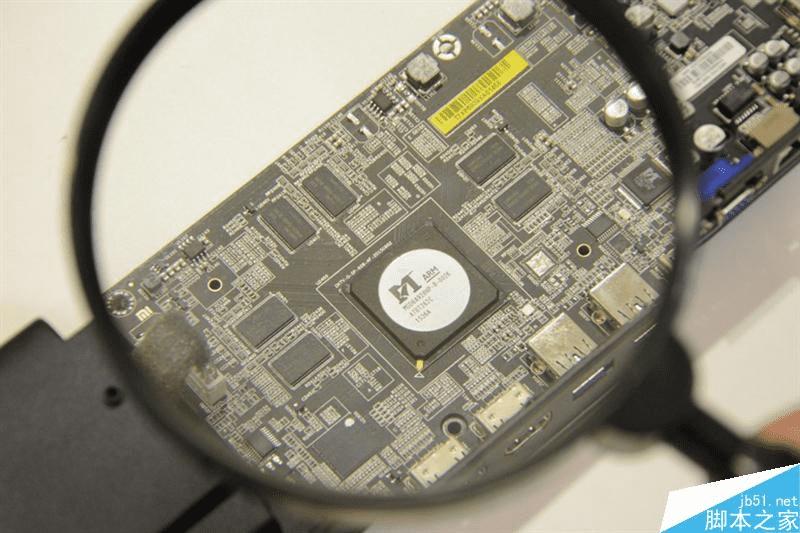

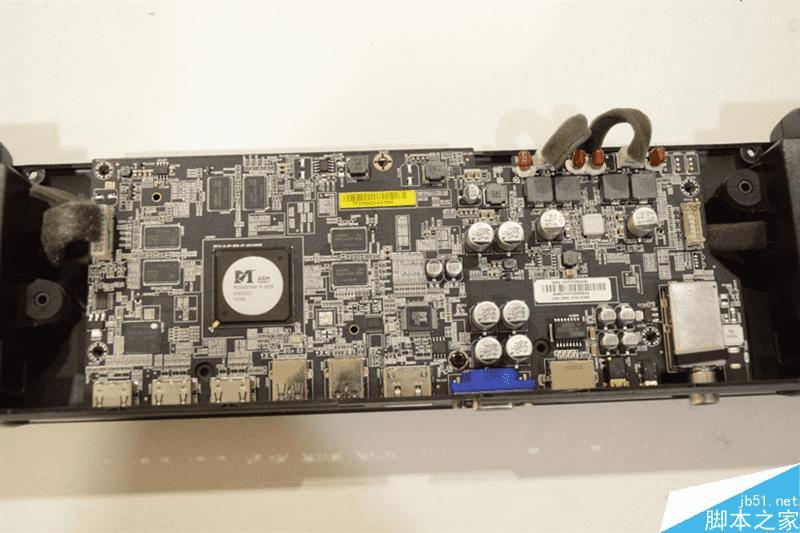

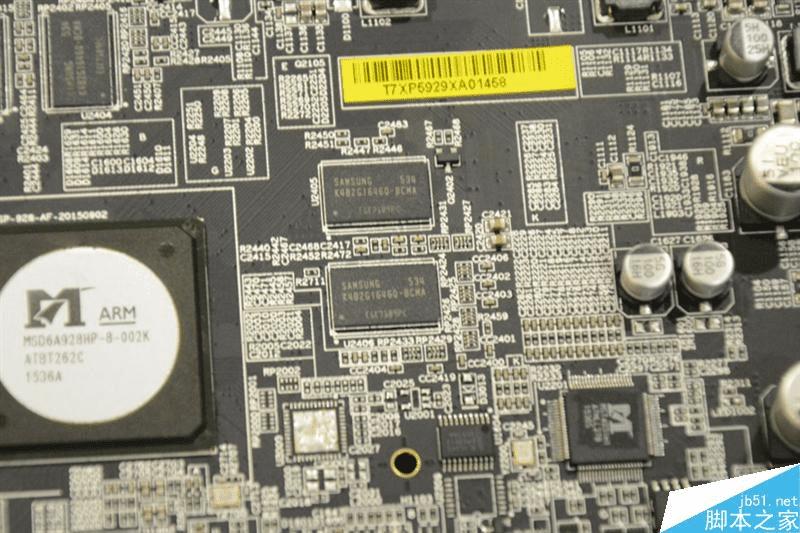

我们借助放大镜看看其中的细节,首先最大的芯片就是内置的MStar 6A928电视处理器,旁边为内置的三星存储芯片。

60寸小米电视3真机内部图片展示

再来来看主板上的细节部分。

60寸小米电视3真机内部图片展示

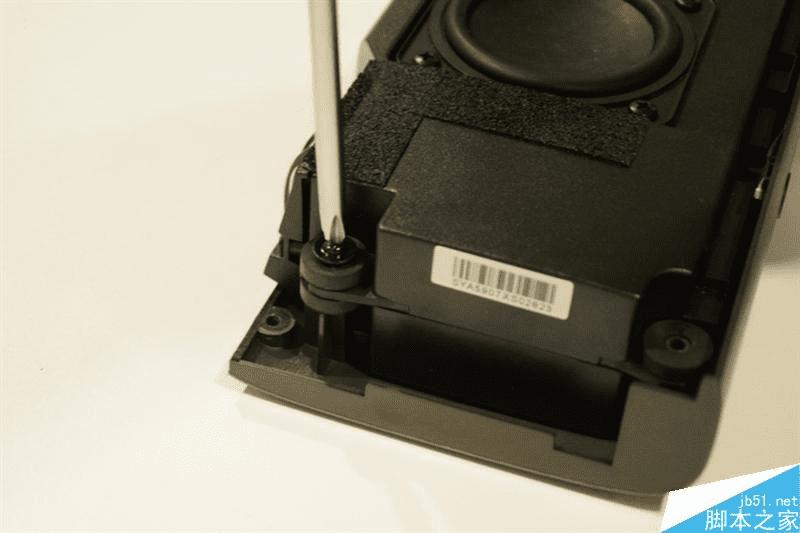

拆解还在继续,现在是拆掉音响的部分。

60寸小米电视3真机内部图片展示

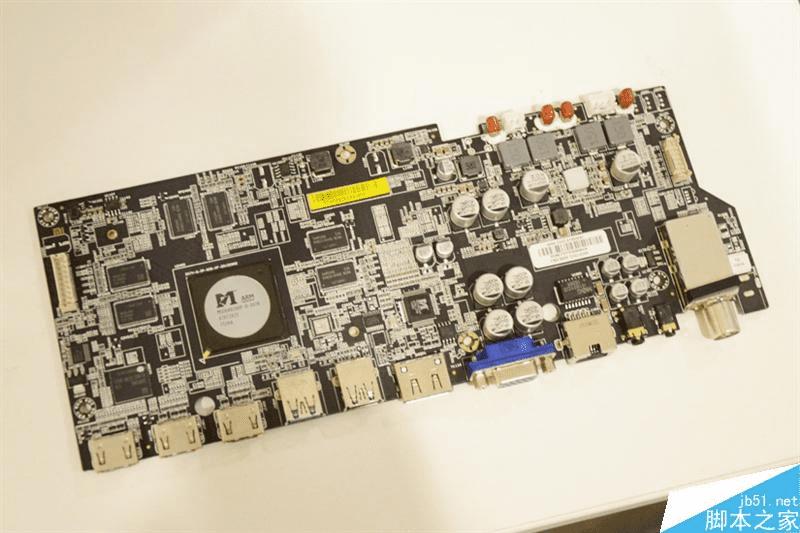

然后我们就可以取出主板芯片了,各种接口和芯片高度集成 ,布局还是比较合理的。

60寸小米电视3真机内部图片展示

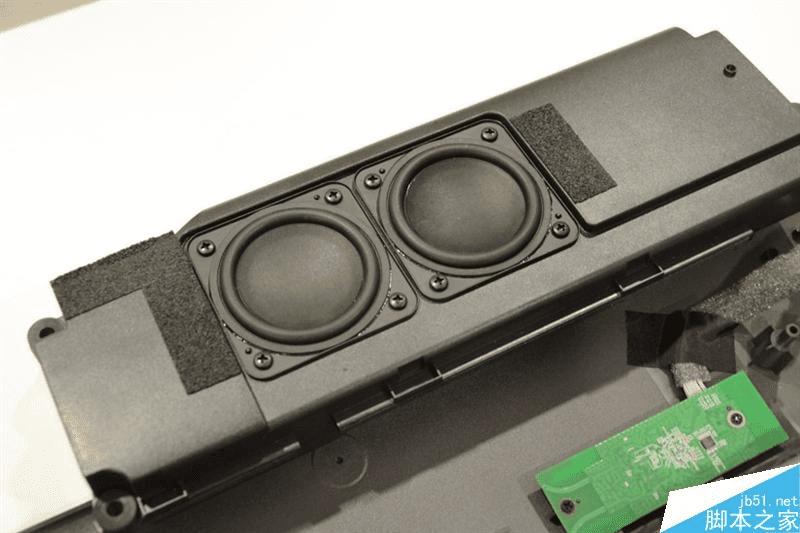

可以看到内置4只2.5英寸中低音扬声器和2只20芯球顶高音扬声器。同时内嵌杜比Dolby Audio音效技术,支持虚拟环绕、低音增强、对白增强、自动音量平衡功能。

60寸小米电视3真机内部图片展示

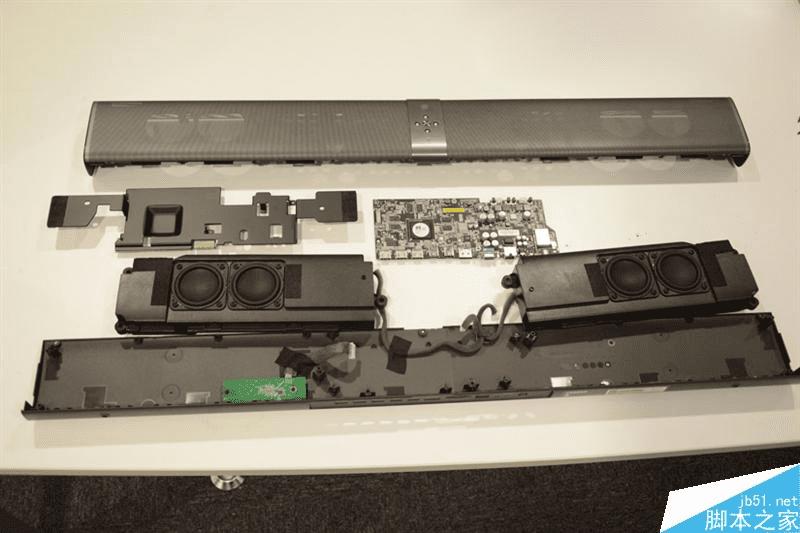

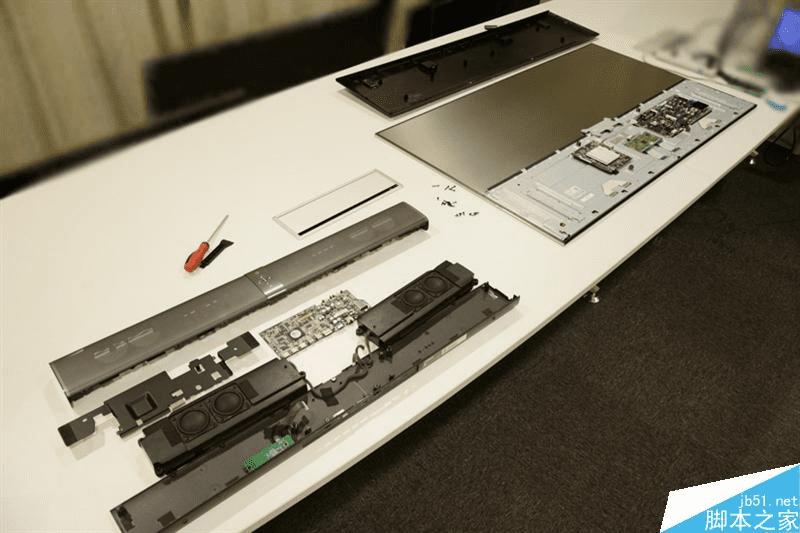

这就是主机拆解之后的所有配件了。

60寸小米电视3真机内部图片展示

到这里,拆解部分就告一段落,我们可以了解到这款小米电视3内部非常的干净整洁,采用了LGD制造的IPS硬屏,分体式的内部电路布局也较为合理,细节做工精细,这也是值得肯定的。

售价方面,小米电视3定价4999元,相比于目前其他同规格的电视来说非常超值。单独的小米电视主机单独售卖为999元,如果家里已经有了一个大电视不妨先买个主机体验一下旗舰级智能电视的感觉,至于单独售卖的低音炮,价格599元,如果不是非常喜欢看特效诚意满满的大片或者是追求完美的强迫症患者,只是平常看个电视剧啊,剧情片啊,或者是听歌之类的话,并没有什么选购的必要。

总的来说,小米电视3的4999元售价确实非常值,推荐购买。
