从沙子到电脑cpu要经过怎么样的蜕变？(3)

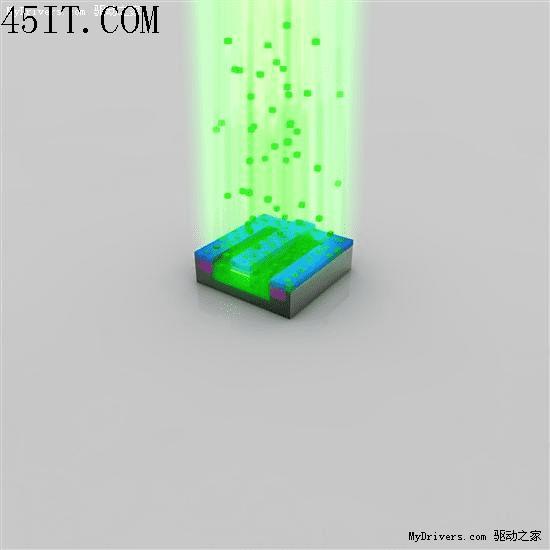

离子注入(Ion Implantation)：在真空系统中，用经过加速的、要掺杂的原子的离子照射(注入)固体材料，从而在被注入的区域形成特殊的注入层，并改变这些区域的硅的导电性。经过电场加速后，注入的离子流的速度可以超过30万千米每小时。

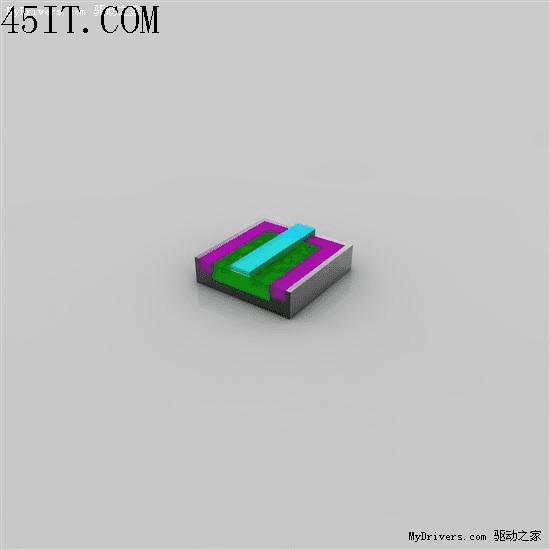

清除光刻胶：离子注入完成后，光刻胶也被清除，而注入区域(绿色部分)也已掺杂，注入了不同的原子。注意这时候的绿色和之前已经有所不同。

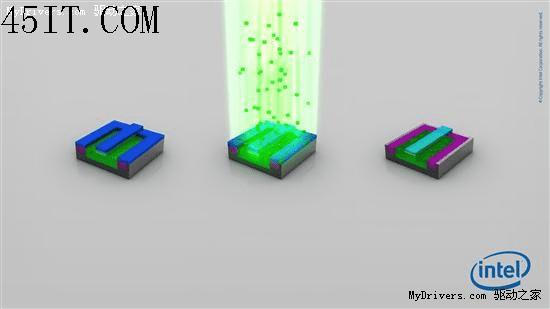

第五阶段合影

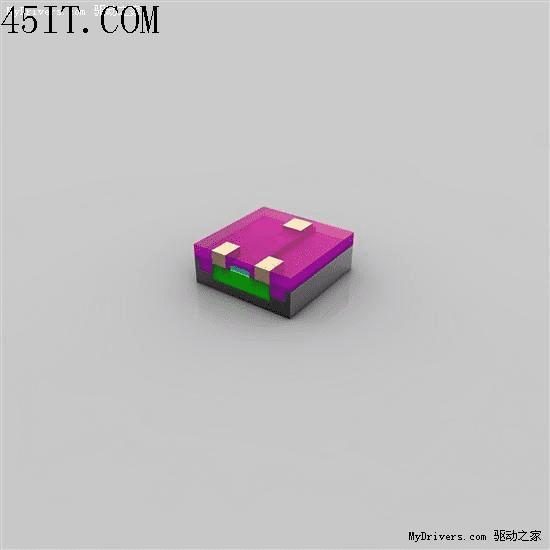

晶体管就绪：至此，晶体管已经基本完成。在绝缘材(品红色)上蚀刻出三个孔洞，并填充铜，以便和其它晶体管互连。

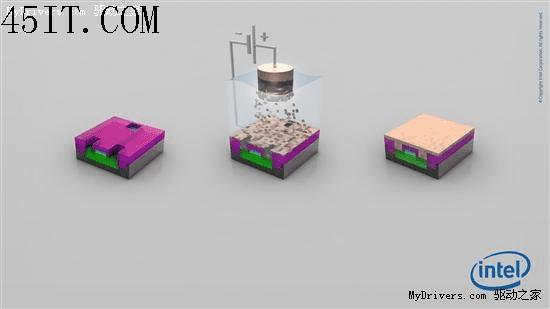

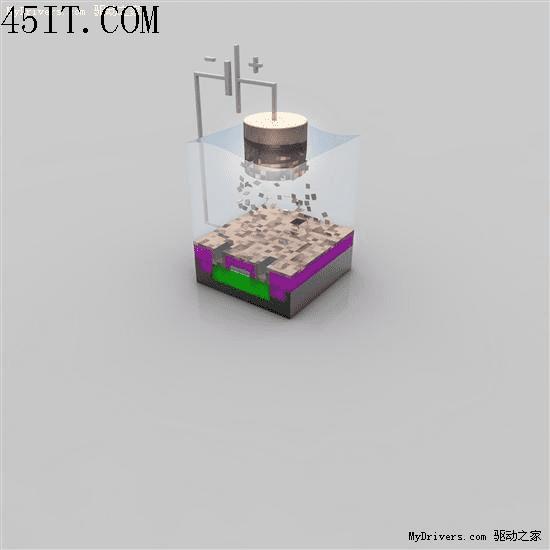

电镀：在晶圆上电镀一层硫酸铜，将铜离子沉淀到晶体管上。铜离子会从正极(阳极)走向负极(阴极)。

铜层：电镀完成后，铜离子沉积在晶圆表面，形成一个薄薄的铜层。

第六阶段合影

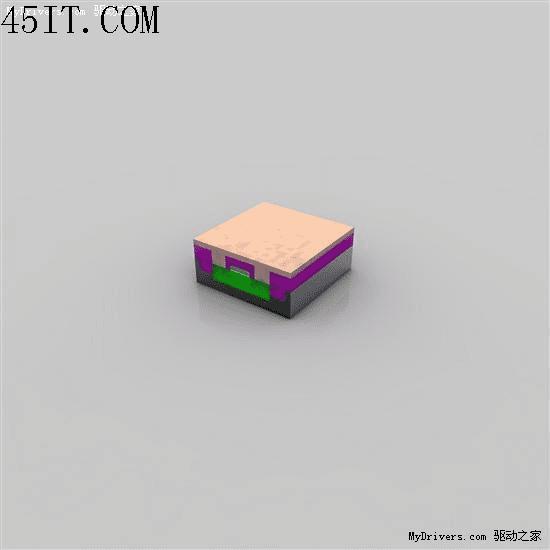

抛光：将多余的铜抛光掉，也就是磨光晶圆表面。

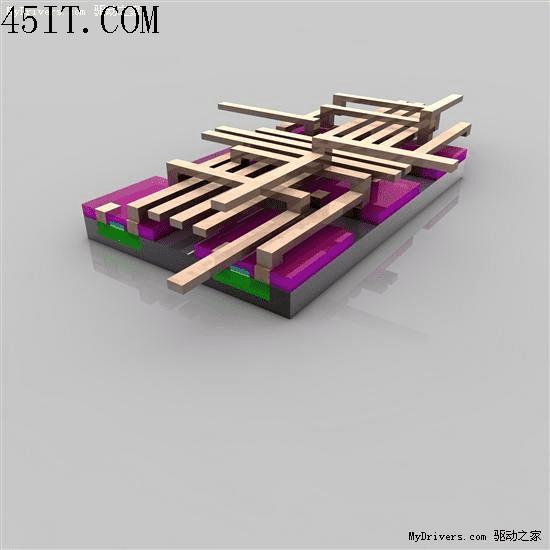

金属层：晶体管级别，六个晶体管的组合，大约500纳米。在不同晶体管之间形成复合互连金属层，具体布局取决于相应处理器所需要的不同功能性。芯片表面看起来异常平滑，但事实上可能包含20多层复杂的电路，放大之后可以看到极其复杂的电路网络，形如未来派的多层高速公路系统。
