如何制作4芯网线？4芯网线的制作图文教程(2)

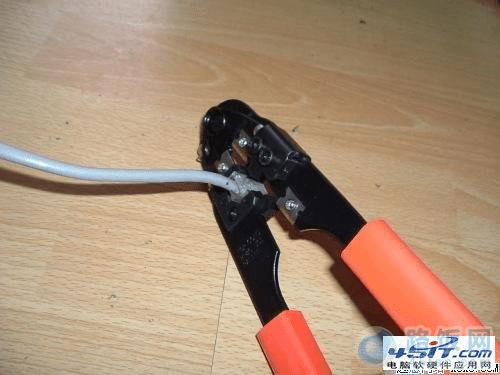

图1

第四步:压制

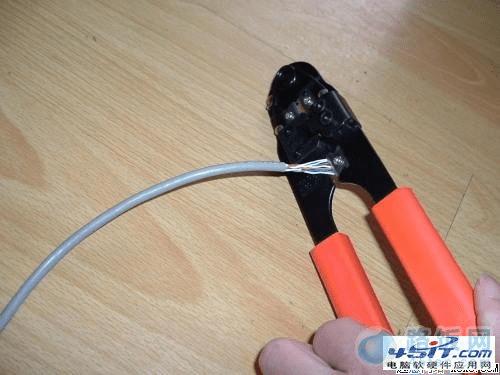

确认无误之后就可以把水晶头插入压线钳中间的压线槽内进行压线了。把水晶头插入后，用力握紧压线钳，只要听到轻微的“啪”的一声即可。这一过程使得水晶头凸出在外面的针脚全部被压入水晶头内了(图2)。压制好A端后，采用同样的方法即可完成B端的制作。

图2

验收:测试网线

制作好网线后，除了可以连接到电脑上测试是否工作正常外，我们还可借助网线测试仪来进行测试。我们以大家使用得非常多的“能手”网线测试仪为例。

把在RJ-45两端的接口插入测试仪的两个接口之后，打开测试仪，可以看到测试仪上的两组指示灯都在闪动。我们可以看到其中一端按1、2、3、6的顺序闪动绿灯，而另外一侧则会按照3、6、1、2的顺序闪动绿灯。以上信息表示网线制作成功，可以进行数据的发送和接收(图3)。

图3

如果出现红灯或黄灯，就说明存在接触不良等现象，此时最好先用压线钳压制两端水晶头一次，再测，如果故障依旧存在，就得检查一下芯线的排列顺序是否正确。如果芯线顺序错误，那么就应重新进行制作。

提示:如果测试的线缆为直通线缆的话，测试仪上的8个指示灯应该依次闪烁。如果线缆为交叉线缆的话，其中一侧同样是依次闪烁，而另一侧则会按3、6、1、4、5、2、7、8这样的顺序闪烁。如果芯线顺序一样，但测试仪仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好的情况。此时就需要重做水晶头了。

看了以上的4芯网线的制作方法，你一定有恍然大悟的感觉!的确，4芯网线与传统8芯网线相比并没有太特殊的地方，只是我们更深入地琢磨了网线的工作原理，把多余无用的东西撇开了，这样在制作网线时可以大大提高我们的工作效率，还可以减少因为压制错误导致水晶头损坏的额外支出，何乐而不为呢?
