一步一步配置的静态NAT教程

来源：www.45fan.com  2012-10-27 19:36:45

静态NAT的配置是非常简单的。在这个例子中，我们有一个Web服务器与路由器1。我们的网站服务器使用的IP地址为10.0.0.2。但由于透水文章中讨论的各种原因，我们的公司要，使用50.0.0.1此服务器的IP地址。现在我们的任务是配置NAT路由器1上的翻译10.0.0.2内部本地Web服务器地址50.0.0.1 [内部全局IP地址]。

配置静态NAT按照这个一步一步的指导

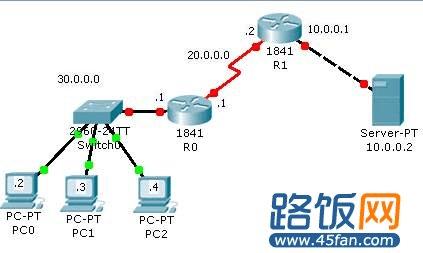

无论是下载预配置的拓扑结构或创建自己的拓扑图中所示的

静态NAT
PC和服务器上配置IP地址中给出的数字

R1配置：

  1. Router>enable
  2. Router#configure terminal
  3. Router(config)#hostname R1
  4. R1(config)#interface fastethernet 0/0
  5. R1(config-if)#ip address 10.0.0.1 255.0.0.0
  6. R1(config-if)#no shutdown
  7. R1(config-if)#exit
  8. R1(config)#interface serial 0/0/0
  9. R1(config-if)#ip address 20.0.0.2 255.0.0.0
  10. R1(config-if)#no shutdown
  11. R1(config-if)#exit
  12. R1(config)#ip route 30.0.0.0 255.0.0.0 20.0.0.1
  13. R1(config)#ip nat inside source static 10.0.0.2 50.0.0.1
  14. R1(config)#interface fastEthernet 0/0
  15. R1(config-if)#ip nat inside
  16. R1(config-if)#exit
  17. R1(config)#interface serial 0/0/0
  18. R1(config-if)#ip nat outside
  19. R1(config-if)#exit
  20. R1(config)#
R0配置：
  1. Router>enable
  2. Router#configure terminal
  3. Router(config)#hostname R0
  4. R0(config)#interface fastethernet 0/0
  5. R0(config-if)#ip address 30.0.0.1 255.0.0.0
  6. R0(config-if)#no shutdown
  7. R0(config-if)#exit
  8. R0(config)#interface serial 0/0/0
  9. R0(config-if)#ip address 20.0.0.1 255.0.0.0
  10. R0(config-if)#clock rate 64000
  11. R0(config-if)#bandwidth 64
  12. R0(config-if)#no shutdown
  13. R0(config-if)#exit
  14. R0(config)#ip route 50.0.0.0 255.0.0.0 20.0.0.2
  15. R0(config)#

正如你所看到的配置有没有直接的路线为10.0.0.2。因此，PC从网络30.0.0.0将永远不会知道这件事。他们将访问50.0.0.1的Web服务器的IP。为了测试它，双击任何一台电脑和ping 50.0.0.1，你会得到重播。

  1. Packet Tracer PC Command Line 1.0
  2. PC>ping 50.0.0.1
  3. Pinging 50.0.0.1 with 32 bytes of data:
  4. Reply from 50.0.0.1: bytes=32 time=141ms TTL=126
  5. Reply from 50.0.0.1: bytes=32 time=80ms TTL=126
  6. Reply from 50.0.0.1: bytes=32 time=109ms TTL=126
  7. Reply from 50.0.0.1: bytes=32 time=125ms TTL=126
  8.
  9. Ping statistics for 50.0.0.1:
  10.     Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
  11. Approximate round trip times in milli-seconds:
  12.     Minimum = 80ms, Maximum = 141ms, Average = 113ms

现在ping通10.0.0.2，你会得到目标主机不可达错误。

  1. PC>ping 10.0.0.2
  2. Pinging 10.0.0.2 with 32 bytes of data:
  3. Reply from 30.0.0.1: Destination host unreachable.
  4. Reply from 30.0.0.1: Destination host unreachable.
  5. Reply from 30.0.0.1: Destination host unreachable.
  6. Reply from 30.0.0.1: Destination host unreachable.
  7.
  8. Ping statistics for 10.0.0.2:
  9.     Packets: Sent = 4, Received = 0, Lost = 4 (100% loss)
