前言

大家都知道通过图表控件,我们即能表示数据又能比较各种图表的数据,例如比较去年和今年的收入。图表的类型也有很多,如柱状图、折线图、条形图、组合图等等。

首先,我将展示如何绘制出一个简单的图表。

简单图表的步骤

步骤1

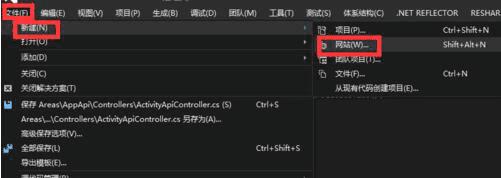

新建一个”ASP.NET Empty Web Site”。

怎么样在ASP.NET中制作各种3D图表?

步骤2

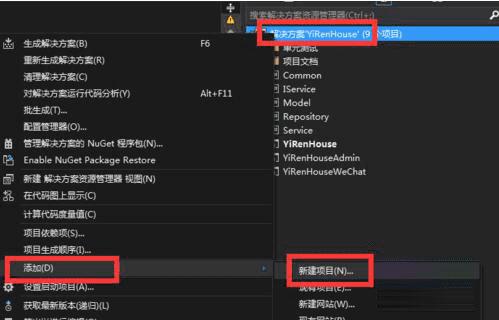

在Solution Explorer 中添加新项目,添加new form。

怎么样在ASP.NET中制作各种3D图表?

步骤3

工具栏—标准—项目。我们会看到在.Net Framework Component.中有两个图表选项,打勾并保存。.NET Framework 4.0 及以上版本将chart控件集成到了工具箱toolbox里面,3.5及早期版本中则需要此步骤。

步骤4

进入工具栏—数据—图表,从工具栏中拖到页面。

怎么样在ASP.NET中制作各种3D图表?

步骤5

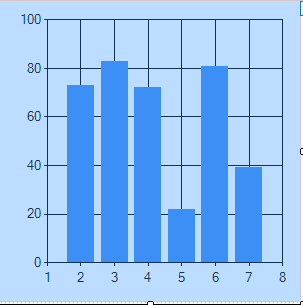

将chart控件拖到页面以后,IDE会自动在web.config 文件中添加以下4个标签,同时在Default.aspx 的designer页面也能看到一个普通图表。

<appSettings>
  <add key="ChartImageHandler" value="storage=file;timeout=20;dir=c:\TempImageFiles\;" />
  </appSettings>
 <httpHandlers>
   <add path="ChartImg.axd" verb="GET,HEAD,POST" type="System.Web.UI.DataVisualization.Charting.ChartHttpHandler, System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35"
   validate="false" />
  </httpHandlers>
 <controls>
  <add tagPrefix="asp" namespace="System.Web.UI.DataVisualization.Charting"
   assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35" />
  </controls>
 <assemblies>
  <add assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31BF3856AD364E35"/>
  </assemblies>

步骤6

右击图表,进入属性。属性窗口选择并添加数据源。当然我们也可以用代码将数据绑定到图表的方式,下文的3D图表的代码我就采用了绑定方法。

怎么样在ASP.NET中制作各种3D图表?

步骤7

成功添加数据源之后,返回属性窗口,点击系列,我们会看到这样的一个窗口。

步骤8

在系列的数据源中设置X轴和Y的对应项,这里我将X轴的对应项的值设置为姓名, Y轴的对应项的值设置为年龄。如果想要在图表中分别为X和Y轴命名,那么返回属性窗口,点击图表区,你就会看到一个Axes的属性。

步骤9

运行程序,输出结果如下图。

怎么样在ASP.NET中制作各种3D图表?

图表的类型

如果你想要各种类型的图表,这很简单,右击图表—显示智能标签,就能选取各种图表类型了。

3D 图表

与其他图表相比,3D图表的优势在于看起来更清晰、更直观。现在我们就来讨论如何制作3D图表。

首先新建一个网站,将图表拖到aspx页面。如我上述所说,代码会自动添加到web.config文件中。然后只有在aspx页面中有一个图表区标签。我们把3D改为true。我们也可以使用向导,右击图表—属性—图表区属性,然后在3D图表设置中将3D改为true,默认情况下就会是false。

代码:

<%@ Page Language="C#" AutoEventWireup="true" CodeFile="ExamChart.aspx.cs" Inherits="ExamChart" %>

<%@ Register Assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35"
 Namespace="System.Web.UI.DataVisualization.Charting" TagPrefix="asp" %>

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

<html xmlns="http://www.w3.org/1999/xhtml">
<head runat="server">
 <title></title>
</head>
<body>
 <form id="form1" runat="server">
 <div>



  <asp:Chart ID="ScoreChart" Width="600px" Height="320px" runat="server"
   BackColor="Silver" BackGradientStyle="LeftRight" BorderlineWidth="2"
   TabIndex="2" onload="ScoreChart_Load">
  <Series>
   <asp:Series Name="RunSeries" ChartArea="ChartArea1">

   </asp:Series>
  </Series>
  <ChartAreas>
   <asp:ChartArea Name="ChartArea1">
    <AxisY Title="得分">
    </AxisY>
    <AxisX Title="姓名">
    </AxisX>
<Area3DStyle Enable3D="True" WallWidth="10"></Area3DStyle>
   </asp:ChartArea>
  </ChartAreas>
   <Titles>
    <asp:Title Name="Title1" Text="得分情况">
    </asp:Title>
   </Titles>
  </asp:Chart>

 </div>
 </form>
</body>
</html>

然后新建一个类:

public class run
{
 public string Name { get; set; }
 public int Point { get; set; }
}

创建数据源,将数据源绑定到图表中,绑定方法的代码如下:

using System;
using System.Collections.Generic;
using System.Web.UI;
using System.Web.UI.DataVisualization.Charting;

public partial class ExamChart : System.Web.UI.Page
{
 protected void Page_Load(object sender, EventArgs e)
 {
  if (!Page.IsPostBack)
  {

   BindData();

  }

 }

 private void BindData()
 {

  var runs = new List<run>()
   {
    new run() { Name = "王利", Point = 200},
    new run() { Name = "张明", Point = 32 },
    new run() { Name = "孙超", Point = 78 },
    new run() { Name = "李飞", Point = 50 },
    new run() { Name = "赵越", Point = 32 },
    new run() { Name = "王洪", Point = 155},
    new run() { Name = "宋伟", Point = 22 }
   };

  var series = ScoreChart.Series["RunSeries"];

  foreach (var exam in runs)
  {

   var point = new DataPoint();
   point.SetValueXY(exam.Name, exam.Point);

   point.Label = exam.Point.ToString();
   series.Points.Add(point);
  }

  ScoreChart.DataSource = runs;
  ScoreChart.DataBind();
 }
 protected void ScoreChart_Load(object sender, EventArgs e)
 {

 }
}

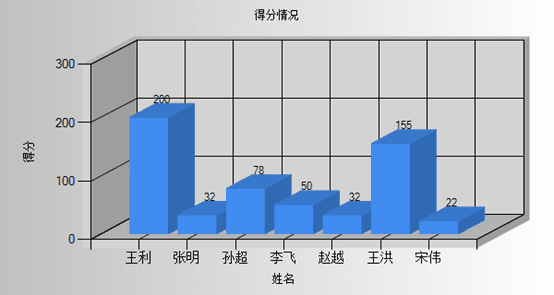

运行程序,效果图:

怎么样在ASP.NET中制作各种3D图表?

我们知道,生效3D后我们就可以创建一个3D图表,它是一个布尔类型可能是为true也可能是为false,默认情况下通常为false。此外,在ASP.NET中,3D图表的角度也可以调整,介于90度到-90度之间。-90度会使图表会完全处于置底,90度则会完全置顶。有一个属性被称为“Is clustered”属性是一个布尔值,即使使用具有相同类型和性质的多个图表,它也能展现良好的视图效果。
