VC中实现工具栏是件轻而易举的事,然而要实现多行工具栏却需要一定的编程,本文简要介绍实现一个简单的多行工具栏的具体方法。

多行工具栏的实现方法是用CBRS_SIZE_FIXED样式创建工具栏,然后再用TBBS_WRAPPED设置一行末尾的按钮样式。注意,创建时一定要使用CBRS_SIZE_FIXED样式,不然是不会使工具栏按钮换行的。

先创建一个基于文档的MFC应用程序,然后在CMainFrame类中添加一个CToolBar对象,本文中以通常的绘图工具栏为列,将该对象命名为m_wndDrawingBar。然后在资源文件中添加绘图工具栏位图,本文采用位图载入时的默认ID为IDB_BITMAP1。好吧,所有的准备工作都已经完成,下面开始实现多行工具栏。

在CMainFrame类中添加成员函数CreateDrawingBar(),语句如下

protected:
void CreateDrawingBar();

实现该函数,具体代码如下

// 生成多行工具栏函数
void CMainFrame::CreateDrawingBar()
{
//工具栏按钮要换行,创建时要使用CBRS_SIZE_FIXED样式才有效
if(!m_wndDrawingBar.CreateEx( this,TBSTYLE_FLAT,WS_CHILD|WS_VISIBLE|CBRS_SIZE_FIXED|CBRS_LEFT|CBRS_TOOLTIPS) ||
!m_wndDrawingBar.SetButtons(NULL,16) )
{
TRACE0("未能创建多行工具栏/n");
return; // 未能创建
}

CImageList img;

img.Create( IDB_BITMAP1, 16, 0, RGB(255,0,0) );
m_wndDrawingBar.GetToolBarCtrl().SetHotImageList(&img);
m_wndDrawingBar.GetToolBarCtrl().SetImageList(&img);
m_wndDrawingBar.GetToolBarCtrl().SetDisabledImageList(&img);
img.Detach();

// 设置按钮样式时要使用TBBS_WRAPPED标明换行的位置
m_wndDrawingBar.SetButtonInfo(0,ID_FILE_NEW,TBSTYLE_BUTTON,0);
m_wndDrawingBar.SetButtonInfo(1,ID_FILE_NEW,TBSTYLE_BUTTON|TBBS_WRAPPED,1); //换行
m_wndDrawingBar.SetButtonInfo(2,ID_FILE_NEW,TBSTYLE_BUTTON,2);
m_wndDrawingBar.SetButtonInfo(3,ID_FILE_NEW,TBSTYLE_BUTTON|TBBS_WRAPPED,3);
m_wndDrawingBar.SetButtonInfo(4,ID_FILE_NEW,TBSTYLE_BUTTON,4);
m_wndDrawingBar.SetButtonInfo(5,ID_FILE_NEW,TBSTYLE_BUTTON|TBBS_WRAPPED,5);
m_wndDrawingBar.SetButtonInfo(6,ID_FILE_NEW,TBSTYLE_BUTTON,6);
m_wndDrawingBar.SetButtonInfo(7,ID_FILE_NEW,TBSTYLE_BUTTON|TBBS_WRAPPED,7);
m_wndDrawingBar.SetButtonInfo(8,ID_FILE_NEW,TBSTYLE_BUTTON,8);
m_wndDrawingBar.SetButtonInfo(9,ID_FILE_NEW,TBSTYLE_BUTTON|TBBS_WRAPPED,9);
m_wndDrawingBar.SetButtonInfo(10,ID_FILE_NEW,TBSTYLE_BUTTON,10);
m_wndDrawingBar.SetButtonInfo(11,ID_FILE_NEW,TBSTYLE_BUTTON|TBBS_WRAPPED,11);
m_wndDrawingBar.SetButtonInfo(12,ID_FILE_NEW,TBSTYLE_BUTTON,12);
m_wndDrawingBar.SetButtonInfo(13,ID_FILE_NEW,TBSTYLE_BUTTON|TBBS_WRAPPED,13);
m_wndDrawingBar.SetButtonInfo(14,ID_FILE_NEW,TBSTYLE_BUTTON,14);
m_wndDrawingBar.SetButtonInfo(15,ID_FILE_NEW,TBSTYLE_BUTTON|TBBS_WRAPPED,15);
}

现在在CMainFrame类的OnCreate函数中调用CreateDrawingBar函数,具体代码如下

// 创建多行工具栏
CreateDrawingBar();

注意:以上语句应该在return语句之前调用。

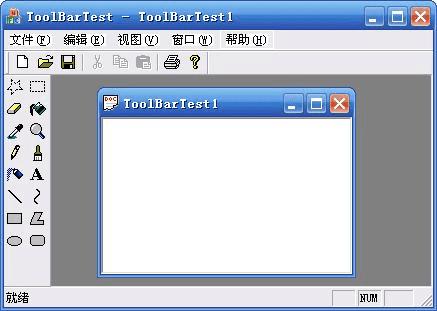

好了编译调试一下,可以得到以下运行结果。
