有时交换机和交换机,交换机和路由器之间的端口速率,不能满足实际的速率,就需要将两个以上的端口绑在一起,实现均很负载,这就需要聚合口配置,下面通过模拟软件进行实验。

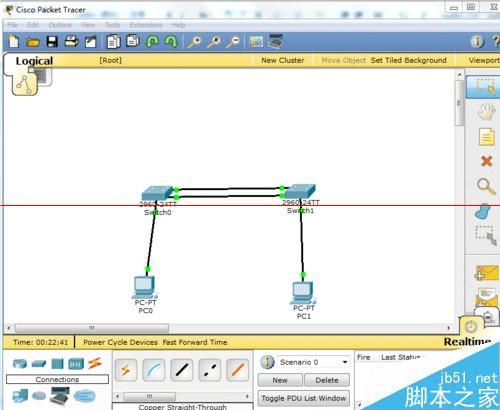

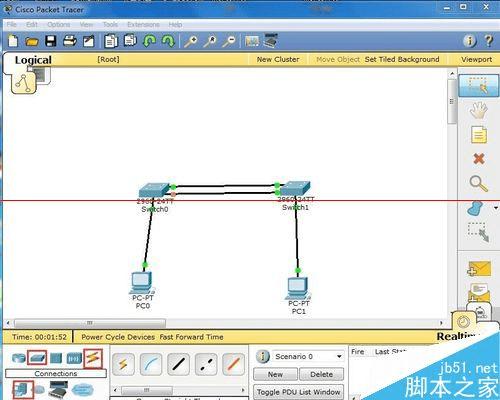

1、打开cisco模拟器---选择交换机s2960、直连线、服务器像如图连接起来。

配置cisco交换机端口聚合口的操作教程

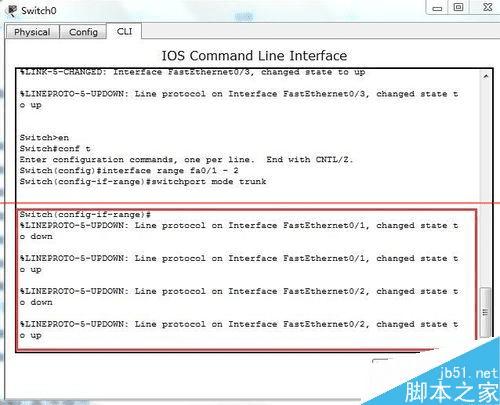

2、选择交换机switch0进行配置----进入特权模式,将fa0/1和fa0/2端口模式配置成trunk。

配置cisco交换机端口聚合口的操作教程

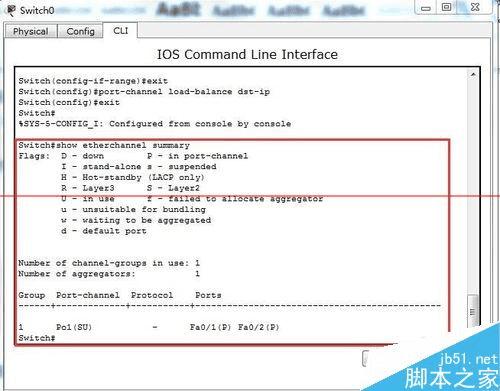

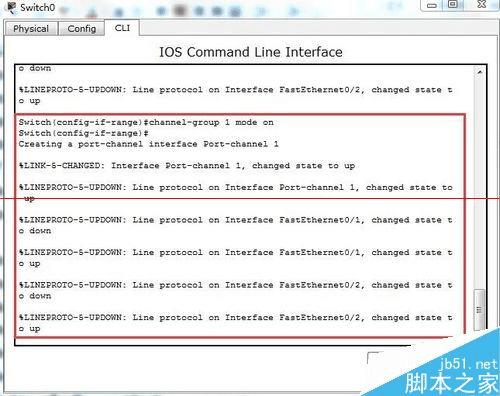

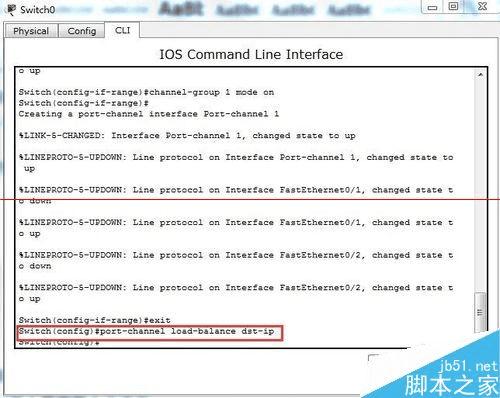

3、将fa0/1和fa0/2加入链路组1并开启----按照目标主机地址IP数据分发来实现负荷平衡----通过show etherchannel summary来查看聚合口配置情况。

配置cisco交换机端口聚合口的操作教程

配置cisco交换机端口聚合口的操作教程

配置cisco交换机端口聚合口的操作教程

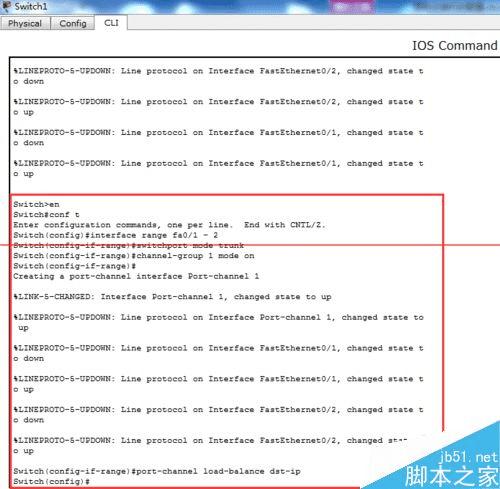

4、按照交换机switch0的配置,配置switch1----可以看到刚才block的端口变绿,表示已经开通。

配置cisco交换机端口聚合口的操作教程

配置cisco交换机端口聚合口的操作教程

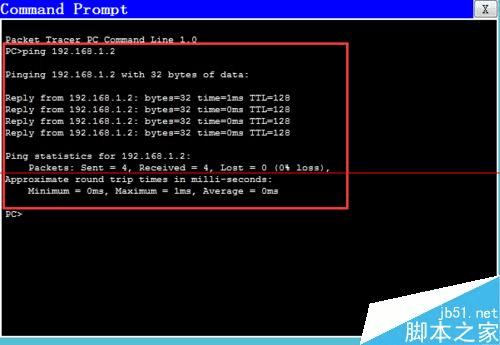

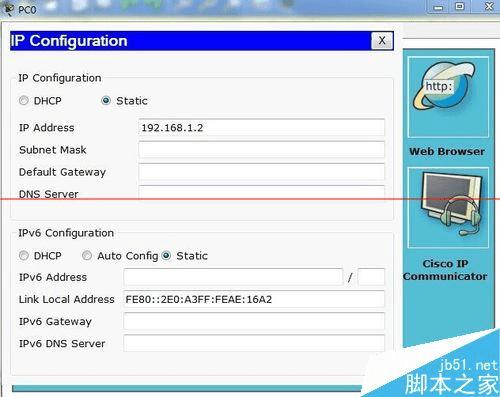

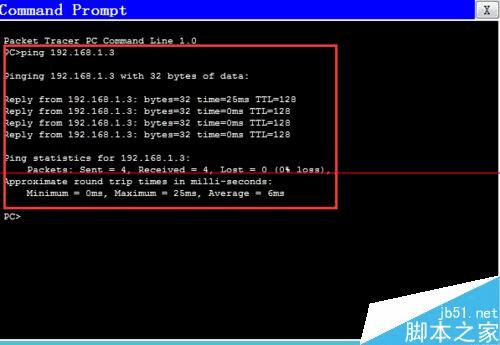

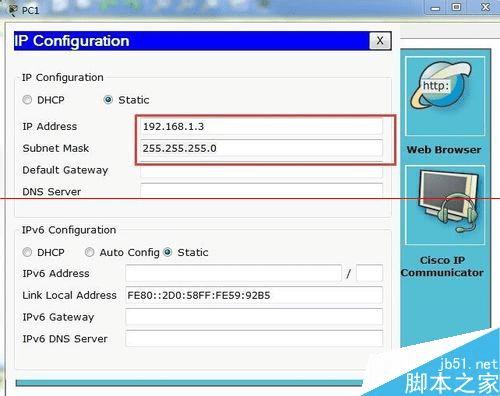

5、将pc0 IP配置为192.168.1.2子网掩码为255.255.255.0,pc1 IP配置为192.168.1.3子网掩码为255.255.255.0---pc0 ping pc1,pc1 ping pc0都可以ping通,即完成聚合口的配置。

配置cisco交换机端口聚合口的操作教程

配置cisco交换机端口聚合口的操作教程

配置cisco交换机端口聚合口的操作教程

配置cisco交换机端口聚合口的操作教程

注意事项:

1、端口变成聚合口,端口必须是连续的。

2、端口两个以上最多为四个端口。

3、端口的模式必须相同且通讯速率也必须一致。
