电脑的网线插座如何接线？
电脑的网线插座如何接线？
下面为大家带来的是电脑网线插座接法图文详解，希望通过电脑十万个为什么这个平台和大家共同学习与交流！
网线模块制作开始：

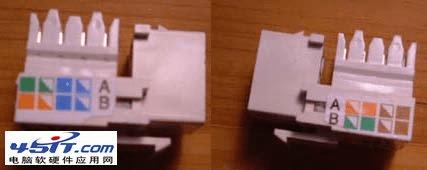

先来认识一下网线模块，这个就是装在家里网线插座后面的模块 ，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

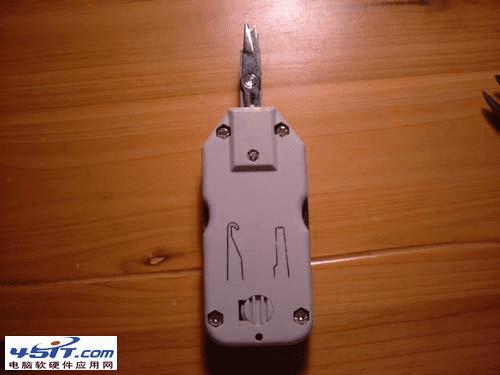

再来认识一下打线的工具：

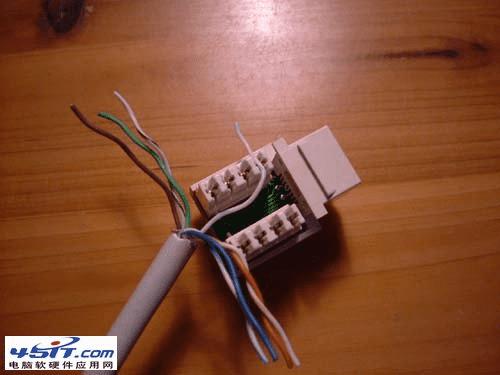

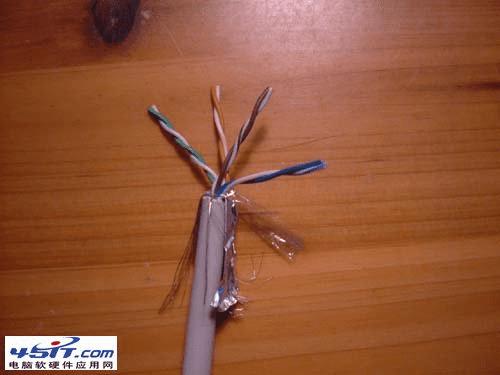

下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

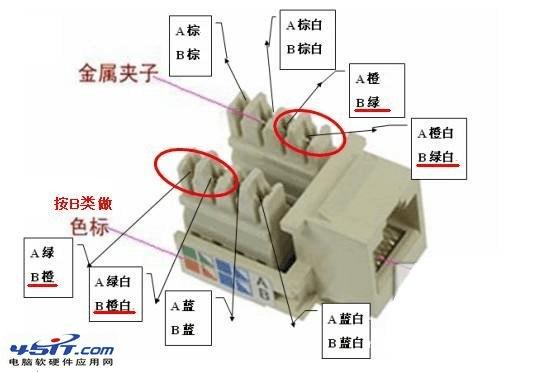

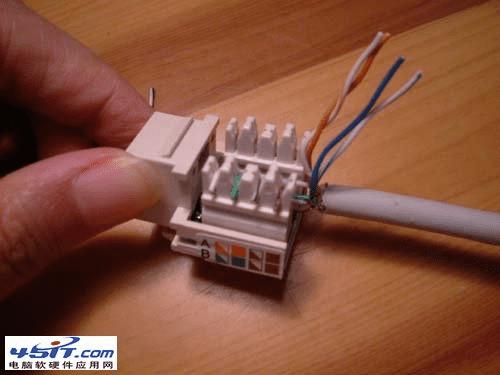

将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：

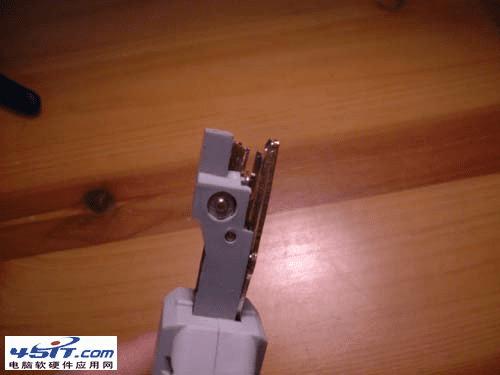

在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。

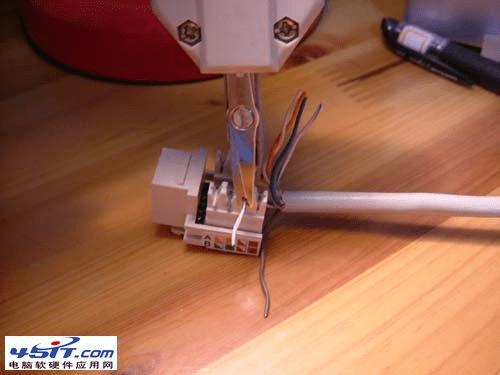

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好
所有的线都打好后就可以将模块装到86盒面板上了!
标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，褐白-7，褐-8
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-8B
水晶头平的一面向上，簧片向下，有线的一端向着自己，这时候从左到右就是 1－8的顺序。
先用网钳把网线外皮剥去(注意不要把里面的线芯切断),有的网钳分为压口和剥线口的,有剥线口的就把线塞进去切下就可以不伤害线芯而剥去线皮,没有剥线口的就要小心了
剥去线皮后就露出了八条分一对一对绞在一起的四对线,将每对线分出为一条一条的线,然后按标准顺序排列好,再将线排成一排用手指夹住拉直,再把这八条 线插入到水晶头里,让每条线的线头都能接触到金属脚上就把线连同水晶头插到网钳上的压线口,注意不要让线脱离出来,最后用力压下网钳,一般好的水晶头在压 上的时候有"滴"的一声那就是压好了,质量较差的只能用力压,压好后用手轻拉,如果能拉出来就是没压好,中力拉不出就算接好了,然后将两头接好水晶头的网 线用测试仪测试连通状况,如果连通不了就得重新将接好的水晶头剪掉重接了 .
一般线芯留个1CM就够了,以水晶头能压住外皮为准.
网线如果一头是A一头是B那种用于做两台电脑互联那种的。。
而两头是一样的都是A或者都是B（大多数都是B）用于做联网用的也就是一头接在交换机或路由器上。。一头接电脑上那种。。。
T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。
通常认为568A和568B该标准对电磁干扰的屏蔽更好.而别的可以通但干扰大.
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为 。
EIA/TIA的布线标准中规定了两种双绞线的线序 与568B。[www.windsn.com]
双绞线的标准接法
双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 标准。
将水晶头的尾巴向下(即平的一面向上)，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布
T 线序
12 3 4 5 6 78
绿白绿橙白蓝蓝白橙棕白棕
T568B线序
12 3 4 5 6 78
橙白橙绿白蓝蓝白绿棕白棕
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。 以太网的网线使用1，2，3，6编号的芯线传递数据， 以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
一般地

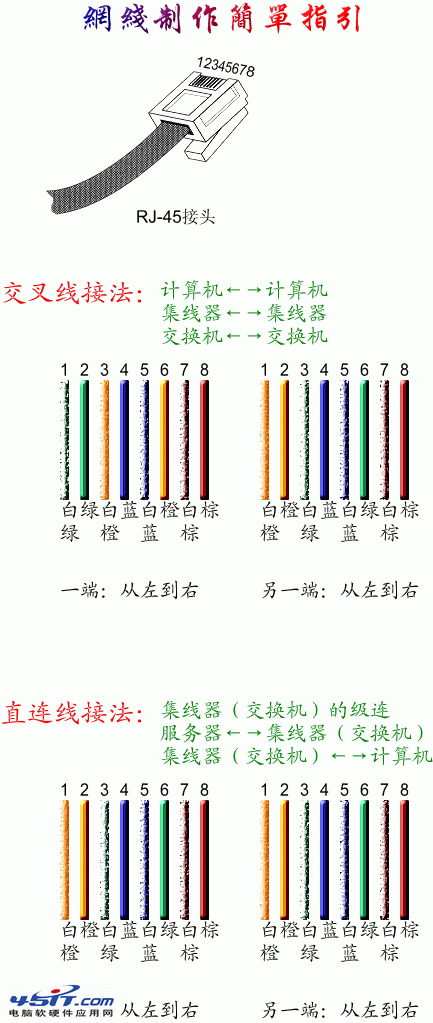

直通线：两头都按T568B线序标准连接。
交叉线：一头按T 线序连接，一头按T568B线序连接。
具体连接情况：
1）对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。
2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。
3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。
