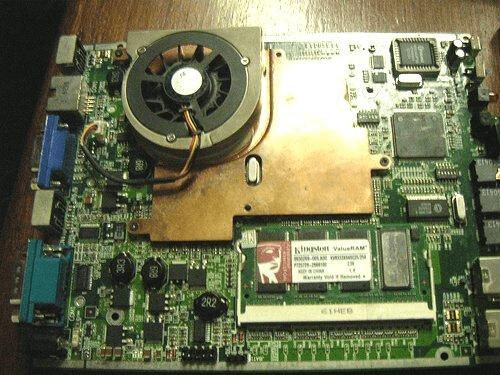

9月10日上海Linux社区技术交流大会上龙芯PC开发样机展示,上面插了一条笔记本内存条,在主板的正面是一块铜质散热扇覆盖着龙芯二号,整块板相当小巧,接上PS2键盘和VGA显示器即可运行。

新浪科技讯 9月12日消息,上海Linux User Group(SHLUG)就9月10日Linux社区技术交流大会上龙芯PC的展示,对新浪科技做了详细说明。同时,SHLUG提供了龙芯台式机的清晰照片。

当天会场主题讲演共分四个主题,最高潮部分是龙芯样机的展示,华镭Linux的研制厂商南京新华公司的孙春阳先生带来了一块龙芯开发样机,是一块可以直接运行的mini型主板,看上去适合搭配机顶盒或笔记本使用(机型配置)。

龙芯PC在运行的时候先加载了一套BIOS,形式上与X86的BIOS完全不同,为全字符界面。随后在引导管理器的提示符上输入一条引导命令就进入一个Linux环境,据说是完全重新编译的系统,从内核到编译器都是重新编译而成的。龙芯的指令集与MIPS64不完全兼容,增加了一批多媒体指令。

随后,孙春阳给大家看CPU Info,显示的处理器主频是439MHz,据说实际主频是439MHz×1.5,uname -a结果是2.4.22 MIPS64。据他说,以后龙芯的架构会起一个独立的名字叫GodSun2,而不再是MIPS64。

美国MIPS技术公司在RISC处理器方面占有重要地位,MIPS系列处理器有授权相当多厂商生产,此系列产品分布相当广泛。该公司去年曾指责龙芯二号侵犯MIPS结构知识产权。64位龙芯二号处理器的制造商为北京神州龙芯集成电路设计有限公司,其设计单位为中国科学院计算所。龙芯CPU主设计师胡伟武曾表示,龙芯二号完全是我国自主知识产权研制的,虽然它与MIPS在指令体系上95%兼容,龙芯以后不会再提“类似MIPS架构”的提法。

在龙芯PC亮相之前,Novell Suse Linux 10.1做了三维桌面的演示,该操作系统使用Xgl硬件加速,可以实现Linux系统下真正意义上的3D图形效果。新浪科技在上月曾试用整合Xgl的Suse Linux,其具备透明物体、3D效果以及缩放等功能的图形桌面甚至超过WinXP和MacOS,Xgl从架构上讲也是最漂亮的,为圈子里面的人最推崇。

上海Linux User Group(SHLUG)是一个在上海地区专注于GNU/Linux及自由/开源软件交流活动的社区,其Linux社区技术交流大会已连续组织四届。

以下是龙芯台式机照片(注:不是9月10日的开发样板照片,当日现场展示的机型为江苏中科龙梦科技有限公司的“龙梦电脑”,也称作“龙芯盒子”样板,龙芯二号作为通用处理器,搭配相关芯片组可以灵活设计存储和显示等外设),SHLUG授权新浪科技独家发布。SHLUG另有超过3小时的现场录像带正在处理。

龙芯台式机台式机内部结构的详细介绍

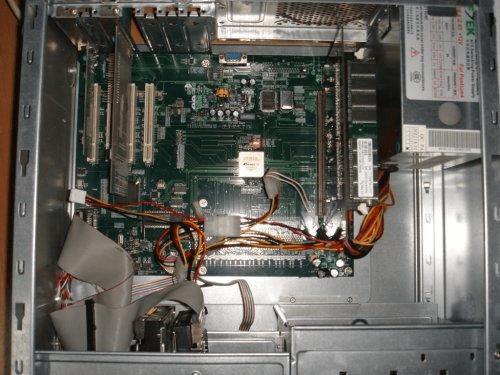

标准ATX结构的立式机箱,右侧电源旁边可见mini型主板通过一个接口转接到ATX主板上。

龙芯台式机台式机内部结构的详细介绍

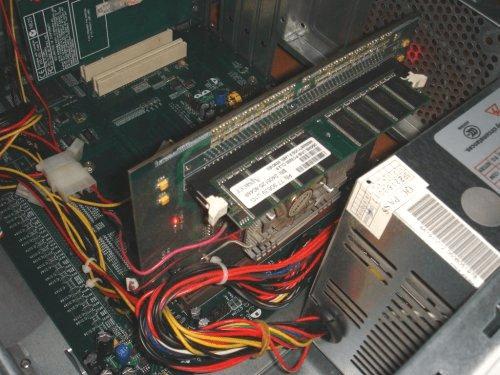

256MB PC3200内存,下面是为散热片覆盖的CPU。可以看到mini主板与“龙梦电脑”的主板并不一样。

龙芯台式机台式机内部结构的详细介绍

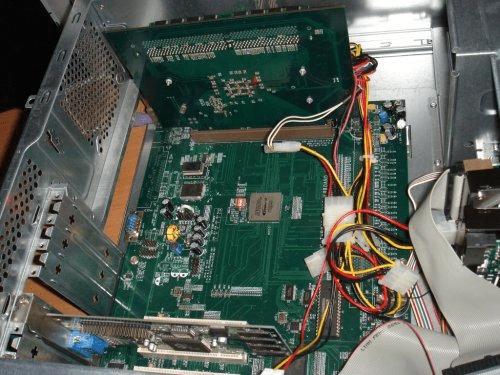

ATX主板中央相当空旷,大部分电路及元件都集中在mini主板上。
