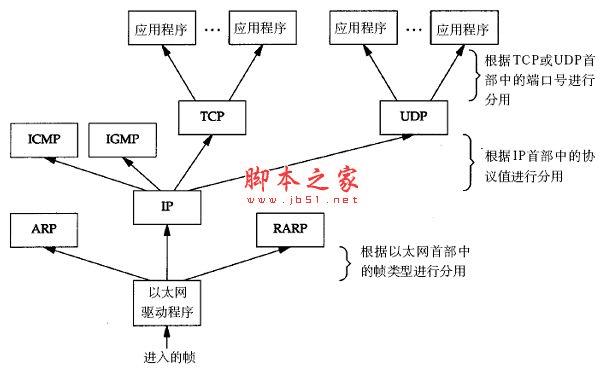

目的主机收到数据包后,如何经过各层协议栈最后到达应用程序呢?整个过程如下图所示(该图出自[TCPIP])。

36.5. Multiplexing过程

给TCP/IP协议栈与数据包进行封装的步骤

以太网驱动程序首先根据以太网首部中的"上层协议"字段确定该数据帧的有效载荷(payload,指除去协议首部之外实际传输的数据)是IP、ARP还是RARP协议的数据报,然后交给相应的协议处理。假如是IP数据报,IP协议再根据IP首部中的"上层协议"字段确定该数据报的有效载荷是TCP、UDP、ICMP还是IGMP,然后交给相应的协议处理。假如是TCP段或UDP段,TCP或UDP协议再根据TCP首部或UDP首部的"端口号"字段确定应该将应用层数据交给哪个用户进程。IP地址是标识网络中不同主机的地址,而端口号就是同一台主机上标识不同进程的地址,IP地址和端口号合起来标识网络中唯一的进程。

注意,虽然IP、ARP和RARP数据报都需要以太网驱动程序来封装成帧,但是从功能上划分,ARP和RARP属于链路层,IP属于网络层。虽然ICMP、IGMP、TCP、UDP的数据都需要IP协议来封装成数据报,但是从功能上划分,ICMP、IGMP与IP同属于网络层,TCP和UDP属于传输层。本文对RARP、ICMP、IGMP协议不做进一步介绍,有兴趣的读者可以看参考资料。

2. 以太网(RFC 894)帧格式

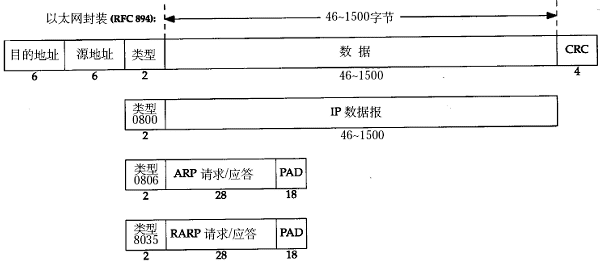

以太网的帧格式如下所示(该图出自[TCPIP]):

36.6. 以太网帧格式

给TCP/IP协议栈与数据包进行封装的步骤

其中的源地址和目的地址是指网卡的硬件地址(也叫MAC地址),长度是48位,是在网卡出厂时固化的。用ifconfig命令看一下,"HWaddr 00:15:F2:14:9E:3F"部分就是硬件地址。协议字段有三种值,分别对应IP、ARP、RARP。帧末尾是CRC校验码。

以太网帧中的数据长度规定最小46字节,最大1500字节,ARP和RARP数据包的长度不够46字节,要在后面补填充位。最大值1500称为以太网的最大传输单元(MTU),不同的网络类型有不同的MTU,如果一个数据包从以太网路由到拨号链路上,数据包长度大于拨号链路的MTU了,则需要对数据包进行分片(fragmentation)。ifconfig命令的输出中也有"MTU:1500"。注意,MTU这个概念指数据帧中有效载荷的最大长度,不包括帧首部的长度。

3. ARP数据报格式

在网络通讯时,源主机的应用程序知道目的主机的IP地址和端口号,却不知道目的主机的硬件地址,而数据包首先是被网卡接收到再去处理上层协议的,如果接收到的数据包的硬件地址与本机不符,则直接丢弃。因此在通讯前必须获得目的主机的硬件地址。ARP协议就起到这个作用。源主机发出ARP请求,询问"IP地址是192.168.0.1的主机的硬件地址是多少",并将这个请求广播到本地网段(以太网帧首部的硬件地址填FF:FF:FF:FF:FF:FF表示广播),目的主机接收到广播的ARP请求,发现其中的IP地址与本机相符,则发送一个ARP应答数据包给源主机,将自己的硬件地址填写在应答包中。

每台主机都维护一个ARP缓存表,可以用arp -a命令查看。缓存表中的表项有过期时间(一般为20分钟),如果20分钟内没有再次使用某个表项,则该表项失效,下次还要发ARP请求来获得目的主机的硬件地址。想一想,为什么表项要有过期时间而不是一直有效?

ARP数据报的格式如下所示(该图出自[TCPIP]):

36.7. ARP数据报格式

给TCP/IP协议栈与数据包进行封装的步骤

注意到源MAC地址、目的MAC地址在以太网首部和ARP请求中各出现一次,对于链路层为以太网的情况是多余的,但如果链路层是其它类型的网络则有可能是必要的。硬件类型指链路层网络类型,1为以太网,协议类型指要转换的地址类型,0×0800为IP地址,后面两个地址长度对于以太网地址和IP地址分别为6和4(字节),op字段为1表示ARP请求,op字段为2表示ARP应答。

下面举一个具体的例子。

请求帧如下(为了清晰在每行的前面加了字节计数,每行16个字节):

以太网首部(14字节)

0000: ff ff ff ff ff ff 00 05 5d 61 58 a8 08 06

ARP帧(28字节)

0000: 00 01

0010: 08 00 06 04 00 01 00 05 5d 61 58 a8 c0 a8 00 37

0020: 00 00 00 00 00 00 c0 a8 00 02

填充位(18字节)

0020: 00 77 31 d2 50 10

0030: fd 78 41 d3 00 00 00 00 00 00 00 00

以太网首部:目的主机采用广播地址,源主机的MAC地址是00:05:5d:61:58:a8,上层协议类型0×0806表示ARP。

ARP帧:硬件类型0×0001表示以太网,协议类型0×0800表示IP协议,硬件地址(MAC地址)长度为6,协议地址(IP地址)长度为4,op为0×0001表示请求目的主机的MAC地址,源主机MAC地址为00:05:5d:61:58:a8,源主机IP地址为c0 a8 00 37(192.168.0.55),目的主机MAC地址全0待填写,目的主机IP地址为c0 a8

00 02(192.168.0.2)。

由于以太网规定最小数据长度为46字节,ARP帧长度只有28字节,因此有18字节填充位,填充位的内容没有定义,与具体实现相关。

应答帧如下:

以太网首部

0000: 00 05 5d 61 58 a8 00 05 5d a1 b8 40 08 06

ARP帧

0000: 00 01

0010: 08 00 06 04 00 02 00 05 5d a1 b8 40 c0 a8 00 02

0020: 00 05 5d 61 58 a8 c0 a8 00 37

填充位

0020: 00 77 31 d2 50 10

0030: fd 78 41 d3 00 00 00 00 00 00 00 00

以太网首部:目的主机的MAC地址是00:05:5d:61:58:a8,源主机的MAC地址是00:05:5d:a1:b8:40,上层协议类型0×0806表示ARP。

ARP帧:硬件类型0×0001表示以太网,协议类型0×0800表示IP协议,硬件地址(MAC地址)长度为6,协议地址(IP地址)长度为4,op为0×0002表示应答,源主机MAC地址为00:05:5d:a1:b8:40,源主机IP地址为c0 a8 00 02(192.168.0.2),目的主机MAC地址为00:05:5d:61:58:a8,目的主机IP地址为c0 a8 00 37

(192.168.0.55)。

思考题:如果源主机和目的主机不在同一网段,ARP请求的广播帧无法穿过路由器,源主机如何与目的主机通信?

4. IP数据报格式

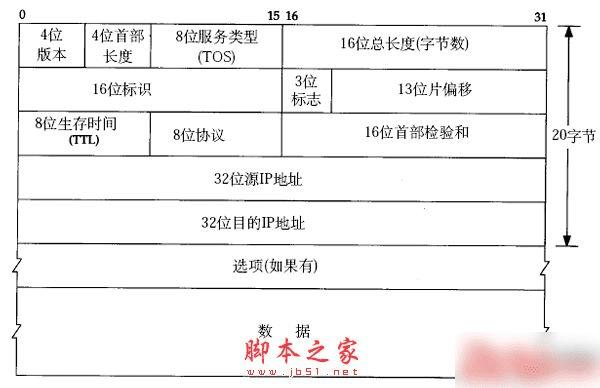

IP数据报的格式如下(这里只讨论IPv4)(该图出自[TCPIP]):

36.8. IP数据报格式

给TCP/IP协议栈与数据包进行封装的步骤

IP数据报的首部长度和数据长度都是可变长的,但总是4字节的整数倍。对于IPv4,4位版本字段是4。4位首部长度的数值是以4字节为单位的,最小值为5,也就是说首部长度最小是4×5=20字节,也就是不带任何选项的IP首部,4位能表示的最大值是15,也就是说首部长度最大是60字节。8位TOS字段有3个位用来指定IP数据报的优先级(目前已经废弃不用),还有4个位表示可选的服务类型(最小延迟、最大呑吐量、最大可靠性、最小成本),还有一个位总是0。总长度是整个数据报(包括IP首部和IP层payload)的字节数。每传一个IP数据报,16位的标识加1,可用于分片和重新组装数据报。3位标志和13位片偏移用于分片。TTL(Time to live)是这样用的:源主机为数据包设定一个生存时间,比如64,每过一个路由器就把该值减1,如果减到0就表示路由已经太长了仍然找不到目的主机的网络,就丢弃该包,因此这个生存时间的单位不是秒,而是跳(hop)。协议字段指示上层协议是TCP、UDP、ICMP还是IGMP。然后是校验和,只校验IP首部,数据的校验由更高层协议负责。IPv4的IP地址长度为32位。选项字段的解释从略。
