贴片电阻、电容规格的详细介绍

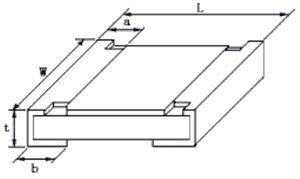

贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：
英制
(inch) 公制
(mm) 长(L)
(mm) 宽(W)
(mm) 高(t)
(mm) a
(mm) b
(mm)
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20
1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20
贴片电容和贴片电阻都是一样可以用的,0805,1206等
贴片电阻电容功率与尺寸对应表
电阻封装尺寸与功率关系,通常来说:
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
常规贴片电阻(部分)

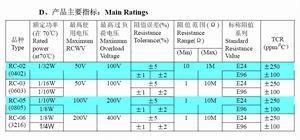

常规的贴片电阻的标准封装及额定功率如下表：
英制(mil) 公制(mm) 额定功率(W)@ 70°C
0201 0603 1/20
0402 1005 1/16
0603 1608 1/10
0805 2012 1/8
1206 3216 1/4
1210 3225 1/3
1812 4832 1/2
2010 5025 3/4
2512 6432 1
国内贴片电阻的命名方法：
1、5%精度的命名：RS-05K102JT
2、1％精度的命名：RS-05K1002FT
R －表示电阻
S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装
1：0402(1/16W)2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W)
1206 20欧1/4 *4 5欧1w
120
贴片电阻各参数说明
2007-09-06 10:09
国内贴片电阻的命名方法：
1、5%精度的命名：RS-05K102JT
2、1％精度的命名：RS-05K1002FT
R －表示电阻
S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装
1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。
2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.
3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。
读出四块数据,乘给出数据,相加
贴片电阻的命名
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，
±5％精度的常规是用三位数来表示例 例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ
为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示 ，
这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ
