一、 电烙铁简介

1、 常用电烙铁的种类和功率

常用电烙铁分内热式和外热式2种。 内热式电烙铁的烙铁头在电热丝的外面, 这种电烙铁加热快且重量轻。外热式电烙铁的烙铁头是插在电热丝里面,它加热虽然较慢,但相对讲比较牢固。

电烙铁直接用220V交流电源加热。 电源线和外壳之间应是绝缘的, 电源线和外壳之间的电阻应是大于200M欧姆.

电子爱好者通常使用30W、35W、40W、45W、50W的烙铁。 功率较大的电烙铁, 其电热丝电阻较校欧姆定律导出公式:R=U/I=U/I*U/U=U^2/P

2、电烙铁的使用注意事项

(1) 新买的烙铁在使用之前必须先给它蘸上一层锡(给烙铁通电,然后在烙铁加热到一定的时候就用锡条靠近烙铁头),使用久了的烙铁将烙铁头部锉亮,然后通电加热升温,并将烙铁头蘸上一点松香,待松香冒烟时在上锡,使在烙铁头表面先镀上一层锡。

(2) 电烙铁通电后温度高达250摄氏度以上,不用时应放在烙铁架上,但较长时间不用时应切断电源,防止高温“烧死”烙铁头(被氧化)。要防止电烙铁烫坏其他元器件,尤其是电源线,若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

(3) 不要把电烙铁猛力敲打,以免震断电烙铁内部电热丝或引线而产生故障。

(4) 电烙铁使用一段时间后,可能在烙铁头部留有锡垢,在烙铁加热的条件下,我们可以用湿布轻檫。如有出现凹坑或氧化块,应用细纹锉刀修复或者直接更换烙铁头。一. 焊接操作姿势与卫生

??焊剂加热挥发出的化学物质对人体是有害的,如果操作时鼻子距离烙铁头太近,则很容易将有害气体吸入。一般烙铁离开鼻子的距离应至少不小于30cm,通常以40cm时为宜。

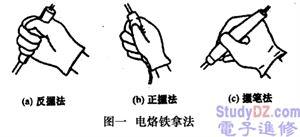

??电烙铁拿法有三种,如图一所示。反握法动作稳定,长时间操作不宜疲劳,适于大功率烙铁的操作。正握法适于中等功率烙铁或带弯头电烙铁的操作。一般在操作台上焊印制板等焊件时多采用握笔法。

使用电烙铁的方法步骤

《电烙铁的使用》

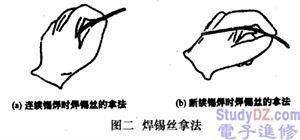

??焊锡丝一般有两种拿法,如图二所示。由于焊丝成分中,铅占一定比例,众所周知铅是对人体有害的重金属,因此操作时应戴手套或操作后洗手,避免食入。

??使用电烙铁要配置烙铁架,一般放置在工作台右前方,电烙铁用后一定要稳妥放置在烙铁架上,并注意导线等物不要碰烙铁头,以免被烙铁烫坏绝缘后发生短路。

使用电烙铁的方法步骤

二.五步法训练

??作为一种初学者掌握手工锡焊技术的训练方法,五步法是卓有成效的,值得单独作为一节来讨论。

??不少电子爱好者重通行一种焊接操作法,即先用烙铁头沾上一些焊锡,然后将烙铁放道焊点上停留等待加热后焊锡润湿焊件。

??这种方法,不是正确的操作方法。虽然这样也可以将焊件焊起来,但却不能保证质量。从我们所了解的锡焊机理不难理解这一点。

使用电烙铁的方法步骤

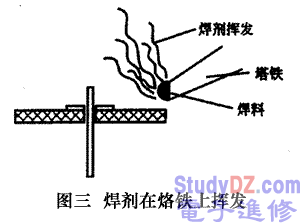

??如图三所示,当我们把焊锡融化到电烙铁头上时,焊锡丝中的焊剂伏在焊料表面,由于烙铁头温度一般都再250℃-350℃以上,当烙铁放道焊点上之前,松香焊剂将不断挥发,而当烙铁放到焊点上时由于焊件温度低,加热还需一段时间,在此期间焊剂很可能挥发大半甚至完全挥发,因而在润湿过程中由于缺少焊剂而润湿不良。同时由于焊料和焊件温度差很多,结合层不容易形成,很难避免虚焊。更由于焊剂的保护作用丧生后焊料容易氧化,质量得不到保证就在所难免了。

??正确的方法应该时五步法:

使用电烙铁的方法步骤

??1. 准备施焊

??准备好焊锡丝和烙铁。此时特别强调的施烙铁头部要保持干净,即可以沾上焊锡(俗称吃锡)。

??2. 加热焊件

??将烙铁接触焊接点,注意首先要保持烙铁加热焊件各部分,例如印制板上引线和焊盘都使之受热,其次要注意让烙铁头的扁平部分(较大部分)接触热容量较大的焊件,烙铁头的侧面或边缘部分接触热容量较小的焊件,以保持焊件均匀受热。

??3. 熔化焊料

??当焊件加热到能熔化焊料的温度后将焊丝置于焊点,焊料开始熔化并润湿焊点。

??4. 移开焊锡

??当熔化一定量的焊锡后将焊锡丝移开。

??5. 移开烙铁

??当焊锡完全润湿焊点后移开烙铁,注意移开烙铁的方向应该是大致45°的方向。

??上述过程,对一般焊点而言大约二,三秒钟。对于热容量较小的焊点,例如印制电路板上的小焊盘,有时用三步法概括操作方法,即将上述步骤2,3合为一步,4,5合为一步。实际上细微区分还是五步,所以五步法有普遍性,是掌握手工烙铁焊接的基本方法。特别是各步骤之间停留的时间,对保证焊接质量至关重要,只有通过实践才能逐步掌握

二、 焊接技术

这里讲的焊接技术是指电子电路制作中常用的金属导体与焊锡之间的熔合。焊锡是用熔点约为183度的铅锡合金。市售焊锡常制成条状或丝状,有的焊锡还含有松香,使用起来更为方便。

1、握持电烙铁的方法

通常握持电烙铁的方法有握笔法和握拳法两种。

(1)、握笔法。适用于轻巧型的烙铁如30W的内热式。它的烙铁头是直的,头端锉成一个斜面或圆锥状的,适宜焊接面积较小的焊盘。

(2)、握拳法。适用于功率较大的烙铁,我们做电子制作的一般不使用大功率的烙铁(这里不介绍)。

2、在印刷电路板上焊接引线的几种方法。

印刷电路板分单面和双面2种。在它上面的通孔,一般是非金属化的,但为了使元器件焊接在电路板上更牢固可靠,现在电子产品的印刷电路板的通孔大都采取金属化。将引线焊接在普通单面板上的方法:

(1)、直通剪头。引线直接穿过通孔,焊接时使适量的熔化焊锡在焊盘上方均匀地包围沾锡的引线,形成一个圆锥体模样,待其冷却凝固后,把多余部分的引线剪去。(具体的方法见板书)

(2)、直接埋头。穿过通孔的引线只露出适当长度,熔化的焊锡把引线头埋在焊点里面。这种焊点近似半球形,虽然美观,但要特别注意防止虚焊。

3防止焊接不良

焊接技术是一项无线电爱好者必须掌握的基本技术,需要多多练习才能熟练掌握。

1、选用合适的焊锡,应选用焊接电子元件用的低熔点焊锡丝。

2、助焊剂,用25%的松香溶解在75%的酒精(重量比)中作为助焊剂。

3、电烙铁使用前要上锡,具体方法是:将电烙铁烧热,待刚刚能熔化焊锡时,涂上助焊剂,再用焊锡均匀地涂在烙铁头上,使烙铁头均匀的吃上一层锡。

4、焊接方法,把焊盘和元件的引脚用细砂纸打磨干净,涂上助焊剂。用烙铁头沾取适量焊锡,接触焊点,待焊点上的焊锡全部熔化并浸没元件引线头后,电烙铁头沿着元器件的引脚轻轻往上一挑,离开焊点。

5、焊接时间不宜过长,否则容易烫坏元件,必要时可用镊子夹住管脚帮助散热。

6、焊点应呈正弦波峰形状,表面应光亮圆滑,无锡刺,锡量适中。

7、焊接完成后,要用酒精把线路板上残余的助焊剂清洗干净,以防炭化后的助焊剂影响电路正常工作。

8、集成电路应最后焊接,电烙铁要可靠接地,或断电后利用余热焊接。或者使用集成电路专用插座,焊好插座后再把集成电路插上去。9、电烙铁应放在烙铁架上。
