GodexG530U条码打印机碳带安装

Godex G530u条码打印机更换安装磁带的方法

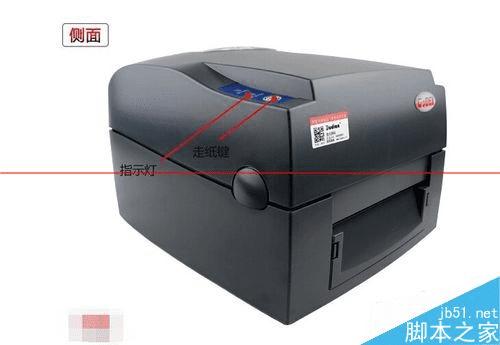

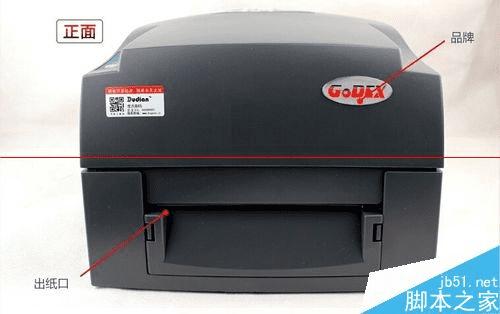

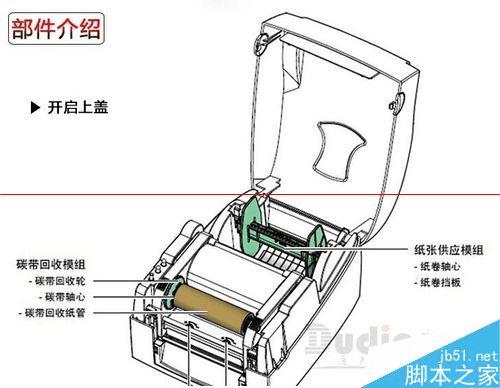

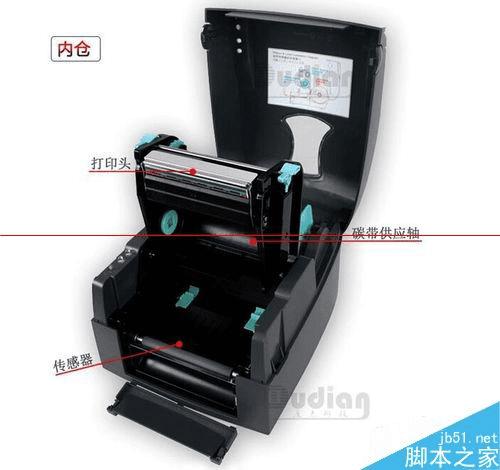

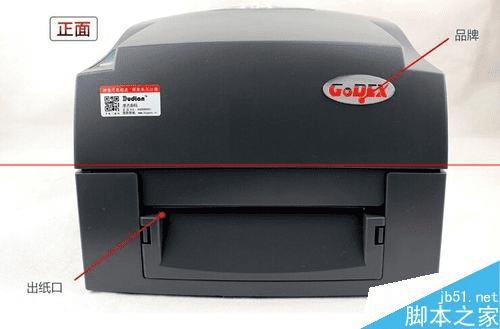

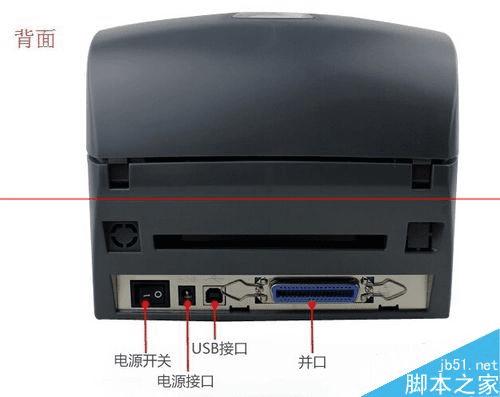

1、首先来认识一下GodexG530U打印机的结构请看下图:

Godex G530u条码打印机更换安装磁带的方法

Godex G530u条码打印机更换安装磁带的方法

Godex G530u条码打印机更换安装磁带的方法

Godex G530u条码打印机更换安装磁带的方法

Godex G530u条码打印机更换安装磁带的方法

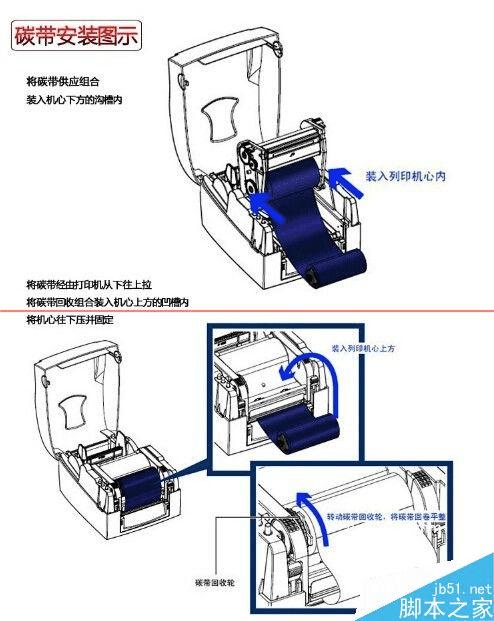

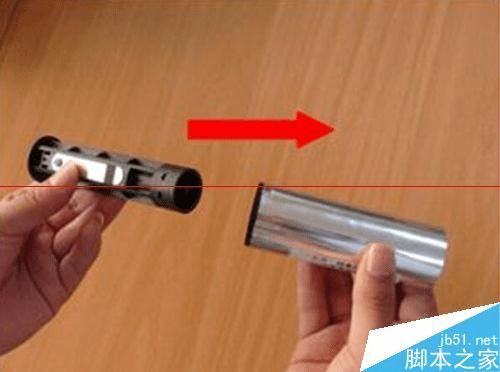

2、取出碳带芯轴和碳带,按照下图所示方向,将碳带芯轴插入碳带轴心中;碳带绕向如下,图所示;

Godex G530u条码打印机更换安装磁带的方法

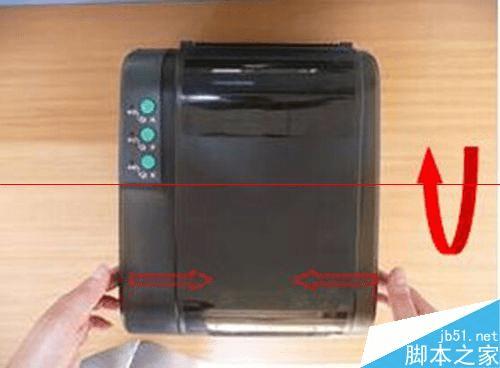

3、按照图示箭头方向双手推动打印机上该并向上翻,打开打印机的上盖

Godex G530u条码打印机更换安装磁带的方法

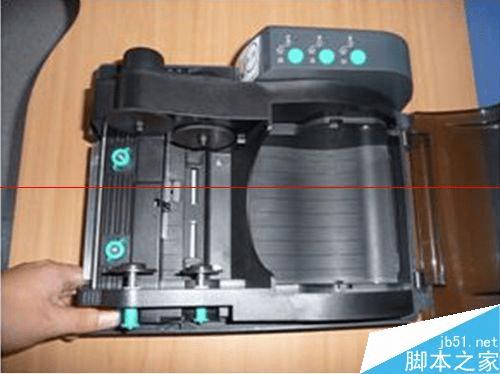

4、向下按动打印头抬起按键,抬起碳带支撑架(30°左右的角度,听到轻微的“啪”提示声,碳带支撑架将保持此位置不动);

Godex G530u条码打印机更换安装磁带的方法

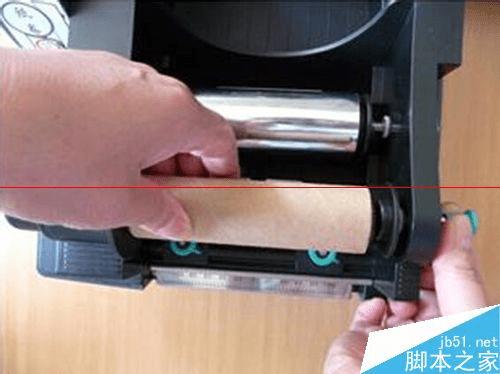

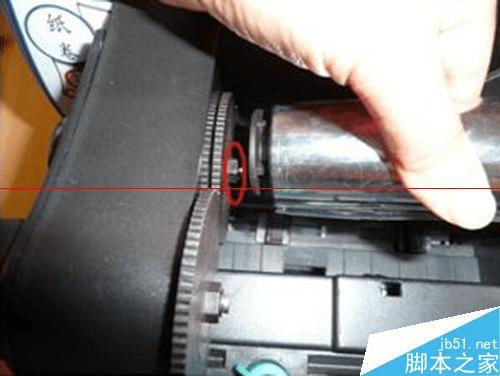

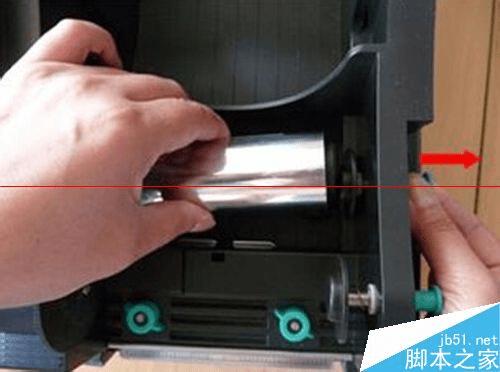

5、将碳带发放轴处的手动拉轴套向外轻拉,将碳带发放轴芯轴左侧插入发放轴拨轮的六角形凸台中;注意:碳带发放轴左侧凹槽必须要和发放轴拨轮的六角形凸台啮合好,否则打印机可能会报警缺色带

Godex G530u条码打印机更换安装磁带的方法

6、将碳带发放轴右侧对准手动拉轴套的堵头,松开手动拉轴套,发放轴碳带安装完毕。

Godex G530u条码打印机更换安装磁带的方法

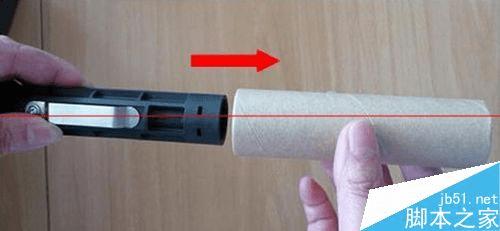

7、取出另一个碳带芯轴和碳带回收纸轴,按照下图所示,将碳带芯轴插入碳带回收纸轴中

Godex G530u条码打印机更换安装磁带的方法

8、取出另一个碳带芯轴和碳带回收纸轴,按照下图所示,将碳带芯轴插入碳带回收纸轴中。

Godex G530u条码打印机更换安装磁带的方法

9、安装完成。

Godex G530u条码打印机更换安装磁带的方法

注意事项:

1、安装时要使碳带有碳粉的一面向下。

2、安装过程中要避免碳带起皱。
