要绘制直线轴网和圆弧轴网用天正建筑软件怎样操作？

要绘制直线轴网和圆弧轴网用天正建筑软件怎样操作？

轴网是由两组到多组轴线与轴号、尺寸标注组成的平面网格，是建筑物单体平面布置和墙柱构件定位的依据。 完整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。这里介绍制直线轴网和圆弧轴网的绘制。

1、直线轴网功能用于生成正交轴网、斜交轴网或单向轴网，由命令【绘制轴网】命令中的“直线轴网”标签执行。

轴网柱子→绘制轴网(HZZW)

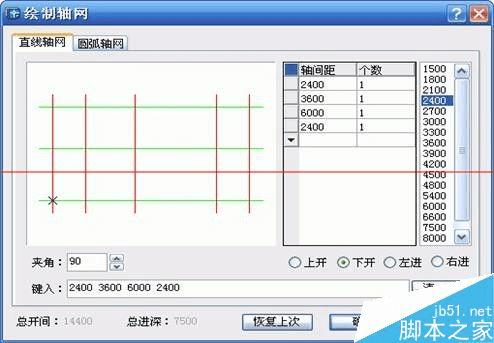

单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“直线轴网”标签，输入开间间距如下：

2、输入轴网数据方法： 1. 直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。 2. 在电子表格中键入[轴间距］和[个数]，常用值可直接点取右方数据栏或下拉列表的预设数据。

3、如果第一开间(进深)与第二开间(进深)的数据相同，不必输入另一开间(进深)。

* 输入的尺寸定位以轴网的左下角轴线交点为基点，多层建筑各平面同号轴线交点位置应一致。

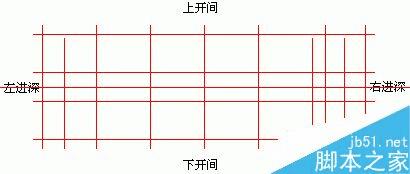

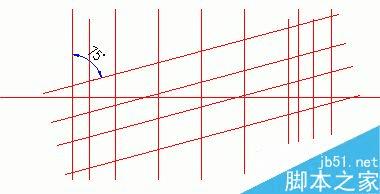

实例：上开间键入：4*6000，7500，4500 下开间键入：2400，3600，4*6000，3600，2400。左进深键入： 4200，3300，4200 右进深与左进深同，不必输入。正交直线轴网，夹角为90度： 斜交直线轴网，夹角为75度：

4、墙生轴网

在案设计中，建筑师需反复修改平面图，如加、删墙体，改开间、进深等，用轴线定位有时并不方便，为此天正提供根据墙体生成轴网的功能，建筑师可以在参考栅格点上直接进行设计，待平面方案确定后，再用本命令生成轴网。也可用墙体命令绘制平面草图，然后生成轴网。

轴网柱子→墙生轴网(QSZW)

点取菜单命令后，命令行提示：请选择墙体<退出>: 点取要生成轴网的所有墙体或回车退出。

在墙体基线位置上自动生成没有标注轴号和尺寸的轴网。

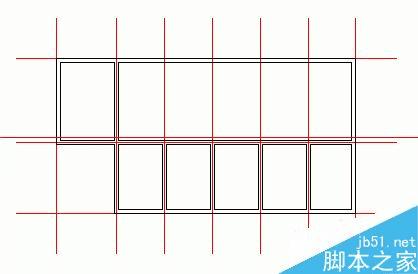

墙生轴网设计实例

先使用【墙体绘制】命令绘制墙体，执行【墙生轴网】生成轴线：在实例中墙轴线是按墙体绘制中的基线生成的。

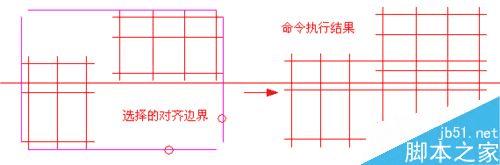

5。、轴网合并

本命令用于将多组轴网的轴线，按指定的一个到四个边界延伸，合并为一组轴线，同时将其中重合的轴线清理。目前本命令不对非正交的轴网和多个非正交排列的轴网进行处理。

轴网柱子→轴网合并(ZWHB)

点取菜单命令后，命令行提示：

请选择需要合并对齐的轴线<退出>:这里请圈选多个轴网里面的轴线，对同一个轴网内的轴线没有合并必要；

请选择需要合并对齐的轴线<退出>: 接着选取或者回车结束选择；

请选择对齐边界<退出>: 在图上显示出四条对齐边界，点取需要对齐的边界，命令开始合并轴线；

请选择对齐边界<退出>: 接着继续点取其他对齐边界；

请选择对齐边界<退出>: 回车结束合并；

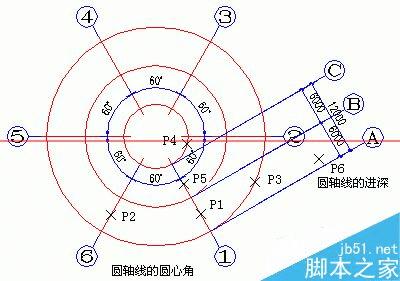

6、圆弧轴网由一组同心弧线和不过圆心的径向直线组成，常组合其他轴网，端径向轴线由两轴网共用，由命令【绘制轴网】命令中的“圆弧轴网”标签执行。

轴网柱子→绘制轴网(HZZW)

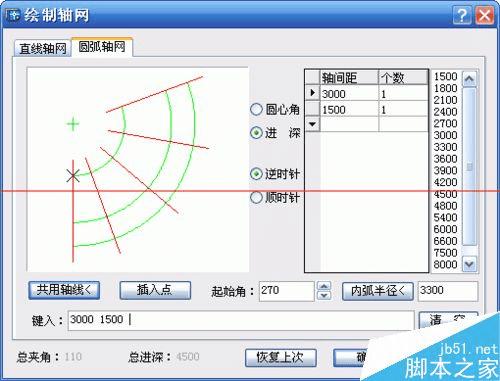

单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“圆弧轴网”标签，输入进深的对话框如下：

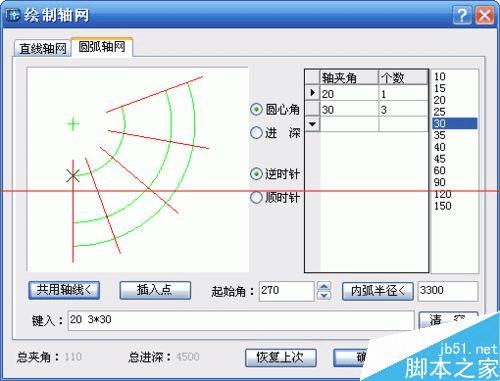

输入圆心角的对话框显示如下：

7、输入轴网数据方法： 1. 直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。 2. 在电子表格中键入[轴间距］/[轴夹角]和[个数]，常用值可直接点取右方数据栏或下拉列表的预设数据。

8、圆弧轴网设计实例：

进深：1500，3000 圆心角：20，3*30 内弧半径：3300

输入参数后，单击【共用轴线<】按钮，在图上点取轴线2，逆时针方向拖动

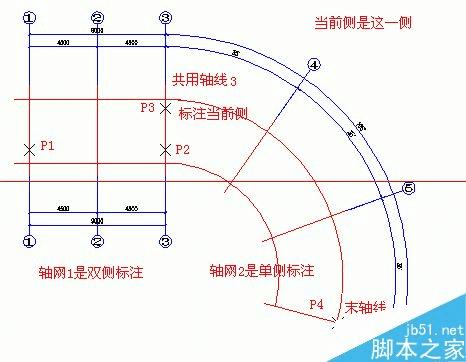

标注完成的组合圆弧轴网如下图所示：
