FFmpeg开发教程 --- 音视频播放和编码流程
本系列文章居于FFMpeg源码4.1版本，因此，有些流程和老版本会有稍微差别（源码我做了详细注释，有需要请在下方评论留言，写明邮箱，我会统一发给你们）。
FFMpeg的使用网上介绍的很多了，这里主要采用结构化思维的方式来对FFMpeg的使用进行介绍，让大家有一个整体到部分概念，能够比较清楚知道使用FFMpeg的流程以及使用中需要注意的东西。
这一节先从整体介绍我们使用FFMpeg主要完成的功能，以及在这一个过程中有那些很关键的点需要注意和单独进行说明的。
我们知道FFMpeg主要就是处理音视频的，那么音视频不外乎就是播放和编码，那么我们就从这两个方面进行说明，然后依次分析出播放和编码中主要的关键步骤。
1. 视频播放

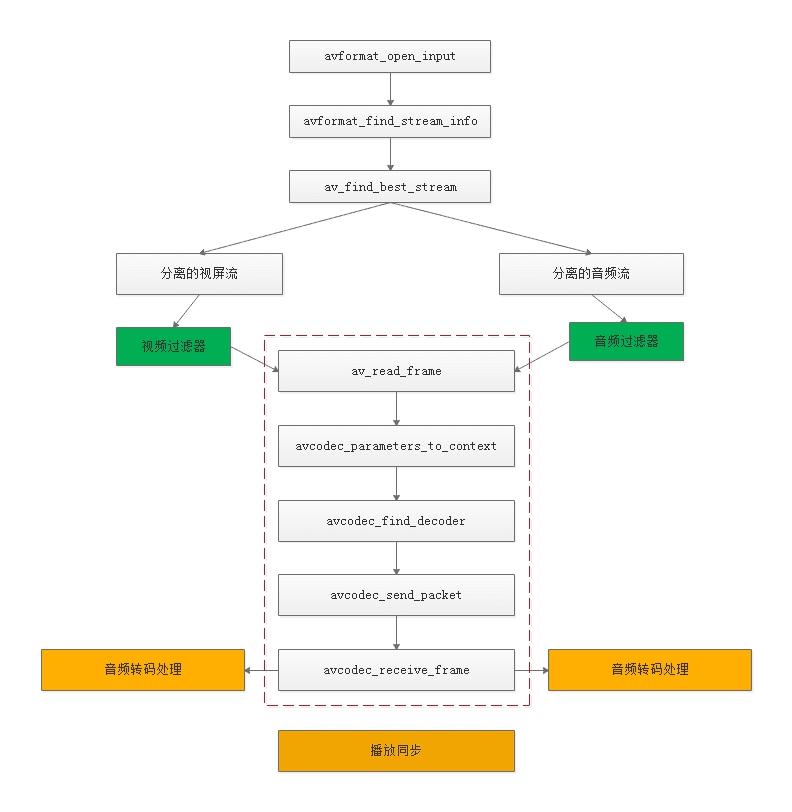

下图描述FFMpeg播放视频文件的标准流程：
上图中红框里的流程对于视频和音频调用是一样的，不同是传入的解码器不一样，从这里看出，FFMpeg对音视频的封装还是很到位的，对音视频的处理比较统一，这也不难看出FFMpeg其实就是一个上层的音视频处理框架，具体的交由对应封装格式处理模块以及音视频编解码模块处理。
从上图看到有两个关键功能点：解码后过滤器对数据的过滤处理；音视频播放时同步策略。
1.1 FFMpeg过滤器
在FFMpeg中正确对音视频解码后，获取的数据存放在AVFrame中，视频对应的裸数据格式为YUV，音频对应的裸数据格式为PCM。
对于视频和音频数据在送入播放设备播放之前，可能需要对裸数据进行效果叠加处理，比如视频需要叠加水印，音频需要变声处理，对于这些需求，FFMpeg提供完整的插件化支持，这就是FFMpeg中的过滤器功能，具体我们会利用几节来详细说下FFMpeg中的过滤器。
1.2 FFMpeg音视频播放同步
音视频同步是视频播放中很核心的功能，其同步的原理就是选定一个时钟基准，然后其它的流的时钟同步到这个选定的时钟基准，播放慢的加快，播放快的减慢，这样音视频的播放就会一直，不会造成声音说了视频还没播放的现象。
目前音视频同步主要有三种：同步到音频、同步到视频、同步到外部时钟。
在FFMpeg提供的默认播放器里三种都实现了，但是默认使用的是同步到音频，因为人对声音的敏感度比对图像的敏感度要求要高，因此，绝大多数视频播放器都选择同步到音频，因为声音是连续的，对其要求很高。
同步的细节会单独说明，这里简单提几个同步相关的概念：I症B症P帧以及PTS、DTS。
I帧
I帧又称帧内编码帧，是一种带有图像全部信息的独立帧，因此，I帧无需参考其它帧便可独立进行解码，这里可以简单理解为一张静态画面。视频序列中的第一个帧始终都是I帧，因为它是关键郑
P帧
P帧又叫做帧间预测编码帧，需要参考前面的I帧或P帧才能进行编码。表示的是当前帧画面与前一帧（前一帧可能是I帧也可能是P帧）的差别。解码时需要用之前缓存的画面叠加上本帧定义的差别，生成最终画面。与I帧相比，P帧通常占用更少的数据位，但不足是，由于P帧对前面的P和I参考帧有着复杂的依耐性，因此容错性比较低。
B帧
B帧又称双向预测编码帧，也就是B帧记录的是本帧与前后帧的差别。也就是说要解码B帧，不仅要取得之前的缓存画面，还要解码之后的画面，通过前后画面的与本帧数据的叠加取得最终的画面。B帧压缩率高，但是对解码性能要求较高。
DTS（Decoding Time Stamp）：即解码时间戳，播放器利用该值计算在什么时候解码这一帧的数据。
PTS（Presentation Time Stamp）：即显示时间戳，播放器利用该值计算在什么时候显示这一帧的数据。
对于音频来说，DTS和PTS是相同的，但是对于视频流来说，不存在B帧，其DTS和PTS也是相同，如果存在B帧，则DTS和PTS就会不一样。
2. 视频编码
视频编码什么情况会用到呢？

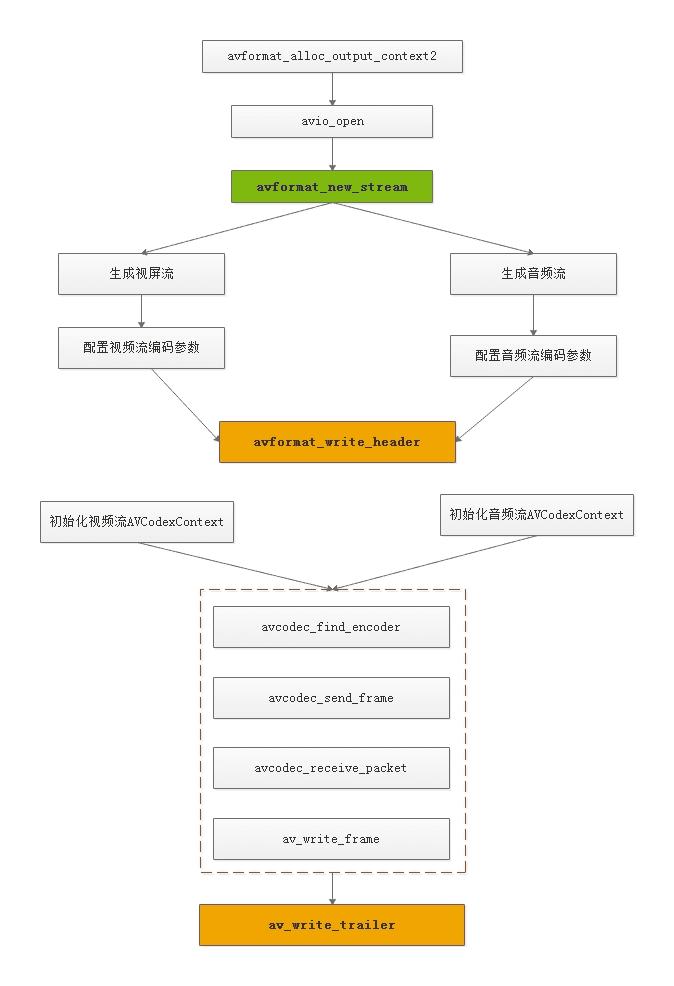

比如我们把一种视频格式转换到另外一种有可能会用到，对音视频的录制保存也会对音视频先进行编码，然后存储到文件或发送到服务器，其实，在FFMpeg中，音视频的编码和音视频的播放，在流程上比较类似，下面先看看音视频编码的整体流程图。
上图红框里的流程视频编码和音频编码都是一样的，循环处理直到把所有需要编码的数据处理完，然后退出，接着调用av_write_trailer写入尾部文件信息。
上面调用的函数比较简单，我们主要说下视频和音频编码参数的配置，这个比较关键，因为我们具体要把数据编码成什么格式，涉及到编码后数据的大小和解码。
其中对于音视频流都必须要初始化AVCodexContext结构，这个结构可以从流AVStream中的codecpar里复制过来，因此，我们只说结构AVCodexContext的参数配置。
音频编码参数：
codec_type：AVMEDIA_TYPE_AUDIO；
codec_id：如果是AAC编码，填充AV_CODEC_ID_H264，其它参考AVCodecID定义；
codec_tag：填充为0；
bit_rate：比特率（每秒传输的bit数）64000表示64KB；
bits_per_coded_sample：表示每个采样点可编码使用多少位存储，一般是0，对于ADPCM可以是4或8，这里填充0；
bits_per_raw_sample：原始每个采样点使用多少位存储，对于音频来说，可以是8、16、24、32等，这个值和sample_fmt有关；
format：图像像素格式，由AVSampleFormat定义的，这里填充AV_SAMPLE_FMT_S16 ；
channel_layout：声道通道数排列方式
channels：声道通道数，其实由channel_layout可以计算出其通道数的，这里填充2；
frame_size：每帧有多少个采样点
initial_padding：在开始处的一段填充数据，可以设置为0，可以设置为frame_size大小；
视频编码参数：
codec_type：AVMEDIA_TYPE_VIDEO；
codec_id：如果是h264编码，填充AV_CODEC_ID_H264，其它参考AVCodecID定义；
codec_tag：填充为0；
bit_rate：比特率（每秒传输的bit数）250600表示250KB；
bits_per_coded_sample：表示每个采样点编码使用多少位存储，对于视频流来说，比如RGB24，这个值是24，因为每个采样点包括三个分量R、G、B；
bits_per_raw_sample：原始每个采样点位深度，对于视频流来说就是每个颜色分量占用的位数，对于RGB24，就是8，因此这个值和format有关，由具体编码器根据format计算，也可以这样计算pixdesc = av_pix_fmt_desc_get(format); bits_per_raw_sample = pixdesc.comp[0].depth;
format：图像像素格式，由AVPixelFormat定义的，这里填充AV_PIX_FMT_YUV420P
width：图像宽度
height：图像高度
本系列文章均为原创，主要总结作者多年在软件行业的一些经验，和大家共同学习、进步，转载请注明出处，谢谢！
