1、研究背景:

在2017年Google I/O大会上,Google发布了Google Play管理中心的新功能:Android vitals。当app在大量设备上运行时,Android vitals会收集与应用性能相关的各种匿名数据,比如:与app稳定性相关的数据、app启动时间、电量使用情况、渲染时间以及权限遭拒等等,这些数据会被分析整理后展示在Google Play管理中心的Android vitals dashboard中。Android vitals 中需要开发者重点关注的核心指标有:crash率、ANR率、excessive wakeups(过渡唤醒)、stuck wake locks(唤醒锁定卡住)。其他指标,需根据应用类型选择性关注(Android vitals中的指标总览见图1-1)。若app某些指标表现很差,会影响用户体验,并且会导致应用在Google Play商店中的等级很低、排名靠后(APP指标异常示例图见图1-2)。开发者可以通过分析Android vitals中提供的一些参照指标,采取相应的措施来优化app。

腾讯视频国际版(Android)电量测试方法研究与总结

图1-1 Android vitals平台检测指标总览

腾讯视频国际版(Android)电量测试方法研究与总结

图1-2 某APP指标异常示例图

2、核心指标详细信息:

要对APP的指标进行监控,首先要明确该指标在Android vitals中是如何进行统计的,这一节主要介绍电量相关核心指标的基本概念和计算方式。

2.1 Stuck partial wake locks(部分唤醒锁定卡住)

A.WakeLock(唤醒锁)基本概念:

Android系统本身为了优化电量的使用,会在没有操作时进入休眠状态, 来节省电量。为了便于开发(很多应用不可避免的希望在灭屏后还能运行一些事儿,或是要保持屏幕一直亮着–比如播放视频),Android提供了一个PowerManager.WakeLock的东西。我们可以用WakeLock来保持CPU运行,或是防止屏幕变暗/关闭,让手机可以在用户不操作时依然可以做一些事儿。然而,获取WakeLock很容易,释放不好就会成为难题,消耗电量。

例如我们获取了一个WakeLock来保持CPU运转,做一个复杂运算并将数据上传到后台服务器, 然后释放该WakeLock。然而这个过程可能并不像我们想象的那么快,可能因为比如服务器挂掉,计算出了异常等等WakeLock没有释放。问题就来了,CPU会一直得不到休眠,而大大增加耗电。

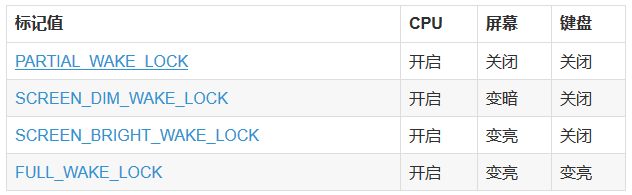

唤醒锁可划分为并识别四种用户唤醒锁:

腾讯视频国际版(Android)电量测试方法研究与总结

自 API 等级 17 开始,FULL_WAKE_LOCK 将被弃用。应用应使用FLAG_KEEP_SCREEN_ON。

相关链接:https://developer.android.com/reference/android/os/PowerManager

B.Partial wake locks(部分唤醒锁):

部分唤醒锁可确保CPU正常运行,但屏幕和键盘背光可以关闭。如果运行在后台的APP长时间持有某个部分唤醒锁,就导致部分唤醒锁卡祝这种情况十分消耗设备电量,因为它会阻止设备进入低电量状态。Android vitals重点关注了stuck partial wake locks这项指标,当你的APP存在唤醒锁定卡住的现象时,它会通过Play管理中心给出告警(APP出现部分唤醒锁定卡住示例图见图2-1),并从各个维度给出相关的详细统计图(如图2-2中给出每个工作时段后台wake lock最长持续时间分布图)。当出现以下情况时,Android vitals会报告唤醒锁定卡住:

  1. 至少70%以上的battery sessions发生过至少一次、长达一小时以上的部分唤醒锁定。
  2. 当只在后台运行时,至少10%以上的battery sessions发生过至少一次、长达一小时以上的部分唤醒锁定。

(ps:battery session指两次电池充满电之间的时间间隔,Android vitals展示的battery sessions是所有app测试用户的battery session合计。)

相关链接:https://developer.android.google.cn/topic/performance/vitals/wakelock

腾讯视频国际版(Android)电量测试方法研究与总结

图2-1 某APP出现部分唤醒锁定卡住(后台)示例图

腾讯视频国际版(Android)电量测试方法研究与总结

图2-2 每个工作时段后台wake lock最长持续时间的分布图

2.2 Excessive wakeups(过渡唤醒)

A.Wakeups 基本概念

Wakeups 是AlarmManager API中的一种机制,开发者可以设置一个alarm在特定的时间来唤醒设备。当某个唤醒alarm触发,设备会走出低电量模式,在执行alarm的onRecieve()或onAlarm()方法的时候,Alarm Manager会持有一个部分唤醒锁。如果wake alarms频繁触发,会耗尽设备电量。Android vitals中展示了app的过渡唤醒次数。

Alarm有以下四种类型:

1)RTC_WAKEUP

在指定的时刻(设置Alarm的时候),唤醒设备来触发Intent。

2)RTC

在一个显式的时间触发Intent,但不唤醒设备。

3)ELAPSED_REALTIME

从设备启动后,如果流逝的时间达到总时间,那么触发Intent,但不唤醒设备。流逝的时间包括设备睡眠的任何时间。注意一点的是,时间流逝的计算点是自从它最后一次启动算起。

4)ELAPSED_REALTIME_WAKEUP

从设备启动后,达到流逝的总时间后,如果需要将唤醒设备并触发Intent。

在Android vitals中只列出了RTC_WAKEUP和ELAPSED_REALTIME_WAKEUP两种类型的唤醒数据,Google会统计每小时发生10次以上wakeup的电池工作时段百分比(APP发生过渡唤醒示例见图2-3)。分别从应用版本、wakeup标记、设备、Android版本等几个维度统计每小时的Alarm Manager wakeup次数(每个工作时段中每小时的wackup分布图见图2-4)。

腾讯视频国际版(Android)电量测试方法研究与总结

图2-3 某APP发生过渡唤醒示例图

腾讯视频国际版(Android)电量测试方法研究与总结

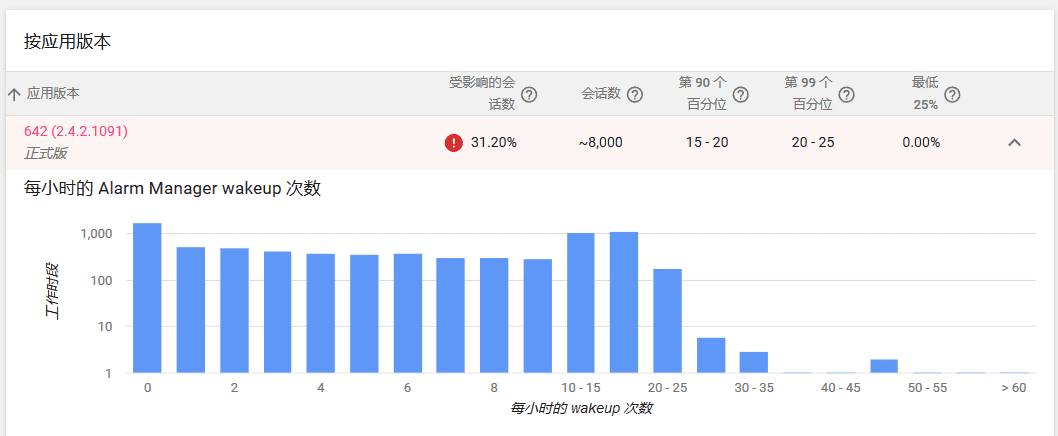

图2-4 每个工作时段每小时wakeup次数分布图

3、测试方法研究

3.1 传统电量测试方法回顾

我们之前也对腾讯视频主线版本进行过电量测试,之前关注的重点在于APP在各场景中耗电量是否正常,是从比较宏观的角度去进行测试的,采取的测试方法主要是物理仪器测试法和GT测试法。

A.物理仪器测试法(电流表等)

在保持电压恒定的情况下,获取各场景平均电流值来统计系统耗电情况,通过此方法可以从大体上看出APP电量消耗是否正常,若仪器精度大,此方法测出的电量值是最准确的。

缺陷:此方法只能测试整个手机的电流,不能区分APP,受影响的因素多,如屏幕亮度大孝音量大小等等,要保证每次测试的环境完全一致是不可能的。

腾讯视频国际版(Android)电量测试方法研究与总结

图3-1 物理仪器测电量

B.GT测试法

GT(随身调)是由MIG专项测试组自主研发的APP随身调测平台,它是直接运行在手机上的“集成调测环境”(IDTE, Integrated Debug Environment)。利用GT,仅凭一部手机,无需连接电脑,您即可对APP进行快速的性能测试(CPU、内存、流量、电量、帧率/流畅度等等)、开发日志的查看、Crash日志查看、网络数据包的抓娶APP内部参数的调试、真机代码耗时统计等。

通过GT,可以采集手机耗电量相关数据:电流、电压、电量、温度等,通过分析这些数据,可以对整个手机的电量使用情况进行分析。

腾讯视频国际版(Android)电量测试方法研究与总结

缺点:和物理仪器测试方法一样,采用GT测试也只能获取到整个手机的电量数据,无法只关注单独APP,且受各种因素影响较大。

3.2 国际版电量测试方法预研

由于国际版APP在Google Play上发布,我们做电量测试不仅仅需要关注整个APP的电量使用情况是否正常,还需要关注APP持有 wack lock和使用alarm的情况。因此,传统的电量测试方法已经无法满足我们的需求,我们需要在此基础上增加额外的测试方法。

A.Batterystats/ bugreport

Android5.0后,电量数据可通过dumpsys batterystats获龋Android系统统计耗电量的基本公式是W=UIt。在手机中,U一般恒定不变,因此可以单独通过Q(电容量)=I*t来表示电量。核心类BatterStatsImpl提供App各部件运行时间、PowerProfile提供部件电流数值。Android部件电流信息存于:power_profile.xml文件中,每个OEM厂商都有私有的power_profile.xml文件,PowerProfile通过读取该文件获取访问部件电流数值(图3-3是samsung某型号的power_profile.xml)。Android系统以uid为单位,依次统计每个apk的使用cpu使用耗电量、wake lock耗电量、移动数据耗电量、wifi数据耗电量、wifi维持耗电量、wifi扫描耗电量、各传感器耗电量。其中wake lock消耗的电量只统计了持有Partial wake lock的耗电量,正好是我们需要关注的唤醒类型,因此我们可以通过分析batterystats获得的电量数据来测试app持有Partial wake lock情况。

Android为了方便开发人员分析整个系统平台和某个app在运行一段时间之内的所有信息,专门开发了bugreport工具。bugreport文件中记录了系统允许过程中的各种log信息,其中也包括了耗电量信息。通过分析bugreport中的电量相关数据也能获取APP持有Partial wake lock的信息。

ps:Uid与App关系:2个App签名和sharedUserId相同,则在运行时,他们拥有相同Uid。就是说processAppUsage统计的可能是多个App的耗电量数据,对于普通App,出现这种情况的几率较少,而对于Android系统应用则较为常见。

腾讯视频国际版(Android)电量测试方法研究与总结

图3-2 wack lock耗电量计算源代码

腾讯视频国际版(Android)电量测试方法研究与总结

图3-3 sumsung某型号power_profile.xml

数据准备:

  • 先断开adb服务,然后开启adb服务。

(1)adb kill-server

(2)adb start-server

由于开发时做电量记录时会打开很多可能造成冲突的东西,为了保险起见,重启adb命令。

  • 重置电池数据、收集数据

(3) adb shell dumpsys batterystats --enable full-wake-history

(4) adb shell dumpsys batterystats --reset

(5) adb shell logcat -c

通过以上命令来打开电池数据的获取以及重置,清除干扰的数据,清除历史日志。

  • 获取电量报告

把数据线拔掉,防止数据线造成充放电数据干扰。然后做一些测试的case,经过一段时间后,重新连接手机确认adb连上了,运行以下命令来将bugreport的信息保存到txt文件中。

(6) adb bugreport >D:/bugreport.txt

或者用下面的命令也可以,官网上记述的内容,经实践,无法被读拳

(7) adb shell dumpsys batterystats > batterystats.txt

(8) adb shell dumpsys batterystats > com.example.app(包名) >batterystats.txt

ps:在此注意一定要等到该条命令执行完(稍微会有些慢)后,再打开bugreport.txt文件,之前遇到过没有导出完,就点开,信息缺失的情况,导致无法成功生成图表。

B.battery historian

生成的bugreport文件有的时候异常庞大,能够达到15M+,想一想对于一个txt文本格式的文件内容长度达到了15M+是一个什么概念,如果使用文本工具打开查看将是一个噩梦。因此google针对android 5.0(api 21)以上的系统开发了一个叫做battery historian的分析工具,这个工具就是用来解析这个txt文本文件,然后使用web图形的形式展现出来,这样出来的效果更加人性化,更加可读。我们可以使用该工具对bugreport文件进行解析,更轻松的获取电量相关数据。

battery historian的安装可以参考以下链接:

https://github.com/google/battery-historian

https://developer.android.com/studio/profile/battery-historian

也可以直接使用在线版本:

https://bathist.ef.lc/

数据分析:

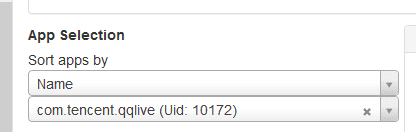

(1)选择腾讯视频app

腾讯视频国际版(Android)电量测试方法研究与总结

(2)Wacklocks表格中展示app持有的wacklock,持有时间及数量,通过这个表格我们可以看到我们APP是否有持有一小时以上的wack_lock。

腾讯视频国际版(Android)电量测试方法研究与总结

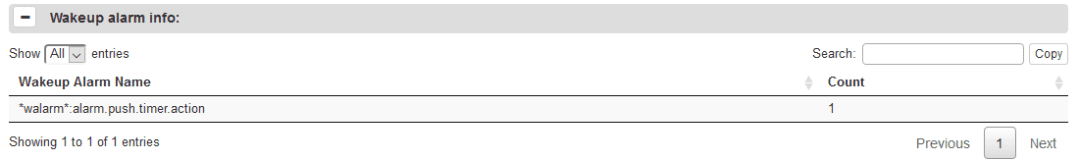

(3)Wakeup alarm info表格中展示了APP运行过程中触发的wakeup alarm名字和个数,通过该分析工具也可以统计app的闹钟唤醒次数。

腾讯视频国际版(Android)电量测试方法研究与总结

C.QAPM

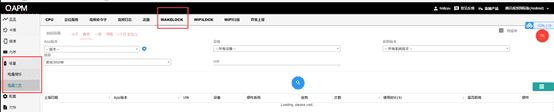

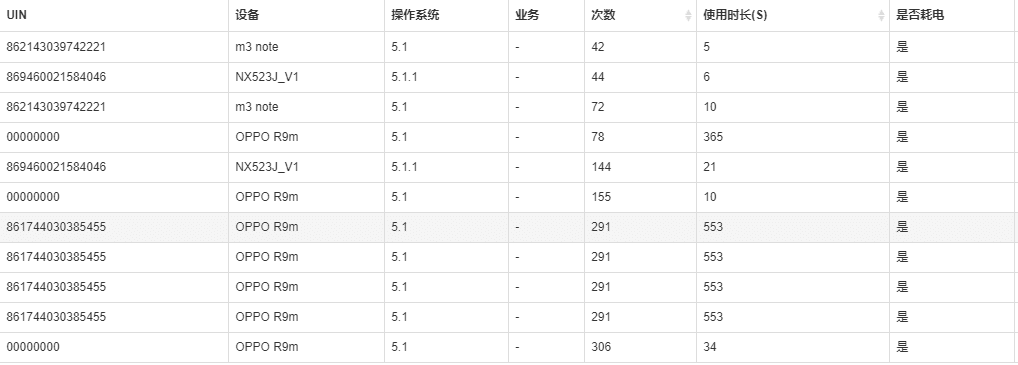

QAPM是SNG开发的致力于解放专项测试人员的工具平台,该平台带有电量监控功能,在电量个例菜单中会统计前台30分钟、后台5分钟两个场景下的wacklock持有信息。该平台上的数据可以作为我们电量测试的参考对象,具体的统计方法还需后续深入了解。

腾讯视频国际版(Android)电量测试方法研究与总结

腾讯视频国际版(Android)电量测试方法研究与总结

D.dumpsys命令

Android提供的dumpsys工具能够用于查看感兴趣的系统服务信息与状态,手机连接电脑后能够直接命令行运行adb shell dumpsys 查看电池、电量相关信息。

  • adb shell dumpsys power

腾讯视频国际版(Android)电量测试方法研究与总结

通过该条命令可以看到手机中所有的wack_lock持有信息

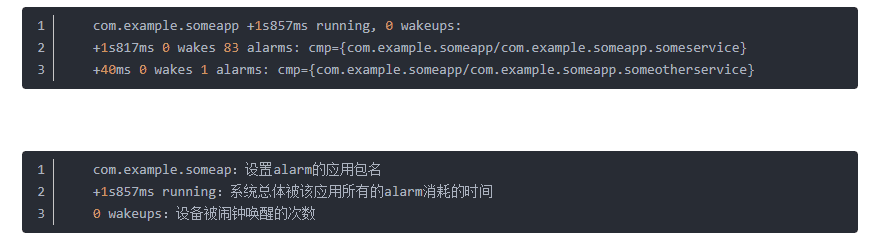

  • adb shell dumpsys alarm

腾讯视频国际版(Android)电量测试方法研究与总结

此命令会提供设备上的alarm系统服务相关信息。其中Alarm Stats列出了应用设置alarm的情况,其中有系统被该应用所有alarm消耗的时间以及被闹钟唤醒的次数。可以通过获取一小时内的电量数据来分析用户在每小时的唤醒次数。

相关链接:https://blog.csdn.net/memoryjs/article/details/48709183

该方法与通过burgreport文件统计电量信息类似,都是通过Android系统中提供的工具来输出电量的消耗情况,且该种方式输出的报告也比较复杂,可读性查,可在测试过程中作为参考。

4、国际版电量测试方法总结与实践

4.1 测试方法总结

  1. 根据上一节的测试方法研究,我们打算首先用GT测试各个场景中APP电量消耗是否有异常。
  2. 接下来采用battery historian分析工具对手机里获取的bugreport文件进行分析,统计app中持有超过一小时的wack_lock和一小时内发生的wackup数。
  3. QAPM中采集到的数据作为我们的辅助分析数据,我们可以比较两份数据,看我们通过battery historian统计的wack_lock数据是否准确。
  4. 我们也可以通过使用dumpsys命令,查看app电量相关信息作为测试辅助方法。

4.2 测试方法实践

腾讯视频国际版1.0.0已经发布,我们已经使用该方法对其进行了一次电量测试,具体测试过程如下:

A.GT测试:

测试场景:启动-播放-前台静置

测试机器:nexus

测试结果分析:

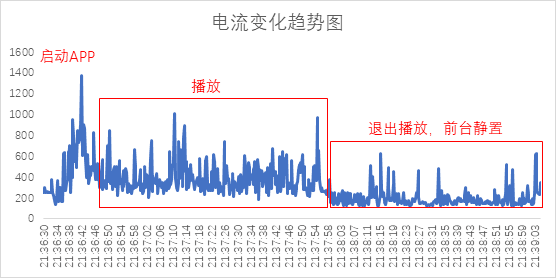

  1. 从以下电流趋势变化图中可以看出,播放过程和前台静置过程,电流曲线平稳,无较大波动,无明显异常。
  2. 从播放到退出播放前台静置,使用电流明显变小,符合预期。

腾讯视频国际版(Android)电量测试方法研究与总结

B.Battery Historian测试:

测试场景:

  1. app前台静置2小时
  2. app后台静置2小时
  3. 全屏播放2小时

测试型号:

  • Y7 Pro 2018 (LDN-LX2)
  • OPPO F7 (CPH1819)

测试结果分析:

  1. 三个场景中,仅播放场景下会持有WindowManager这个wakelock超过1小时以上。而Android Vitals中关注的是app运行在后台时,长时间持有部分唤醒锁的情况,播放这个场景可以排除在外,因此得出结论,国际版APP持有唤醒锁情况正常。
场景 机型 持有1小时以上的wack lock
app前台 华为Y7 Pro 2018 (LDN-LX2)
OPPO F7 (CPH1819)
app后台 华为Y7 Pro 2018 (LDN-LX2)
OPPO F7 (CPH1819)
全屏播放 华为Y7 Pro 2018 (LDN-LX2) WindowManager
OPPO F7 (CPH1819) WindowManager

\2. 测试过程中没有统计到alarm数据,说明国际版APP暂时没有使用到AlarmManager定时任务。

C.测试结论:

  1. GT电流测试显示国际版APP各应用场景电量使用情况正常。
场景 启动APP 播放 退出播放,前台静置
结论 启动过程需加载图片等资源,电流较大,正常 播放过程电流平稳无异常 退出播放电流变小,静置过程平稳无异常

\2. Battery Historian分析电量数据得出,前台静置、后台静置、播放三个场景中仅播放场景会持有wack lock1小时以上,不属于Android Vitals统计范畴,不会影响到国际版APP在Google Play商店的排名。

场景 机型 stuck wake locks excessive wakeups 结论
前台静置 华为Y7 Pro 无唤醒锁定卡住 无过渡唤醒 正常
OPPO F7 无唤醒锁定卡住 无过渡唤醒 正常
后台静置 华为Y7 Pro 无唤醒锁定卡住 无过渡唤醒 正常
OPPO F7 无唤醒锁定卡住 无过渡唤醒 正常
播放 华为Y7 Pro 持有唤醒锁1小时以上 无过渡唤醒 正常
OPPO F7 持有唤醒锁1小时以上 无过渡唤醒 正常

5、总结与展望

由于腾讯视频国际版目前功能比较少,用到wack_lock和alarm的情况比较少,我们只测试了前台静置、后台静置、播放三个场景,电量测试的结果也显示APP电量使用情况正常,无部分唤醒锁定卡住和过渡唤醒的情况出现,后续国际版功能会日渐丰富,可能需要补充push、下载等测试场景,持有wack_lock和alarm的情况也会更加复杂,因此我们会根据实际情况不断改进和完善我们的电量测试方法。
