想必你已经听说了,OPPO昨天下午发布了旗下首款全面屏新机R11s,对于这款手机我们感兴趣的点在于:OPPO经历了从R9系列到R11系列的成功之后,如何打造自己的产品让其持续保持足够的竞争力。而今天,就让我们通过拆解R11s来看看机器的内部有了什么样的改进能够让我们激动吧!

oppo r11s内部做工分析

oppo r11s内部做工分析

R11s的外壳分离是整个拆解环节中我遇到的最困难环节,相比上一代它与机身连接的更加紧密,甚至拆完手上都起了水泡(翘片硌手).....除此之外其它零部件拆解都没什么难度,甚至电池都不需要用到其它工具便可轻松分离,所以该机的拆解难度介于容易到中等之间。

oppo r11s内部做工分析

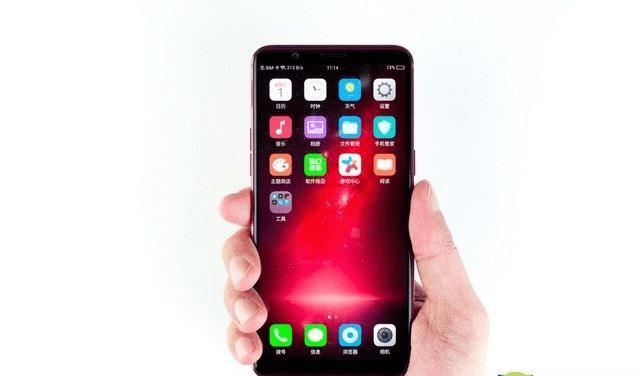

我们拿到的R11s是红色版本,所以采用了星幕屏的ID设计,其实就是在屏幕玻璃的顶部和底部增加了一片红色点阵花纹来与背壳呼应,的确视觉上能够给人前后协调的感受。

oppo r11s内部做工分析

屏幕顶部设计有前置2000W像素摄像头,由于设计的太靠上,设计师还专门对顶部玻璃的2.5D弧度进行了收窄优化,而其它三边的弧度则依然较大,从而带来不错的视觉与触感提升。

oppo r11s内部做工分析

屏幕到玻璃的边框距离为2mm。屏幕底部没有设计任何按键或者logo。整个屏幕的屏占比达到了85%。

oppo r11s内部做工分析

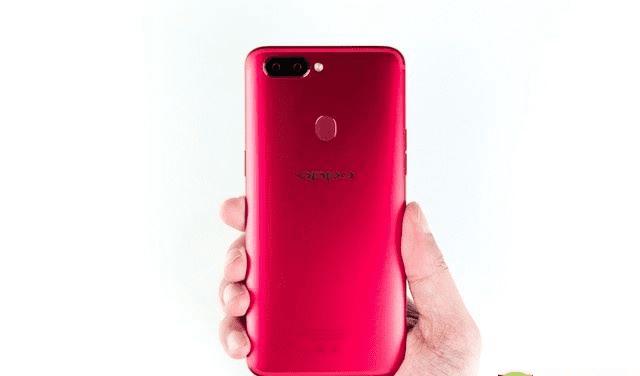

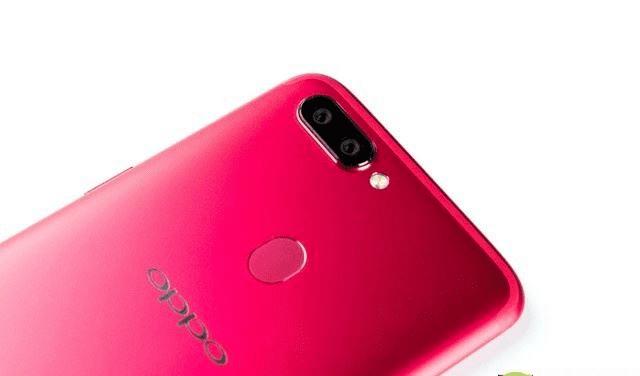

再来看R11s机身背部的设计,之前一直受到好评的微缝天线设计居然在这代取消了,这点有点让人遗憾,毕竟已经发展到了第二代微缝天线了。背壳整体为红色,表面依然采用磨砂工艺,手感顺滑,金属占比达到97.5%。由于正面取消了实体按键,所以指纹窗口设计在了背部中上的位置。

oppo r11s内部做工分析

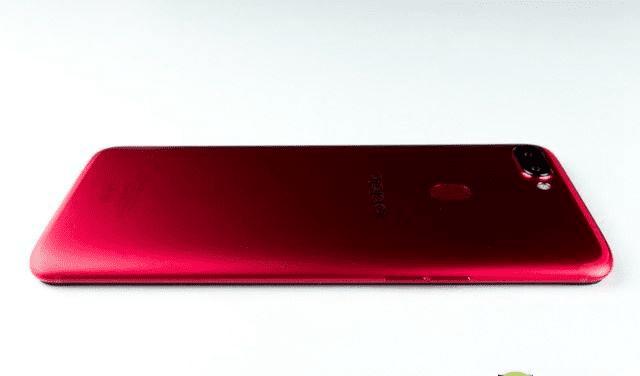

背壳的弧度设计延续了上代的整体风格但也不完全一样,在后面的与R11s大家可以发现区别。这样的设计不仅手感好,而且能够让边角显得很保

oppo r11s内部做工分析

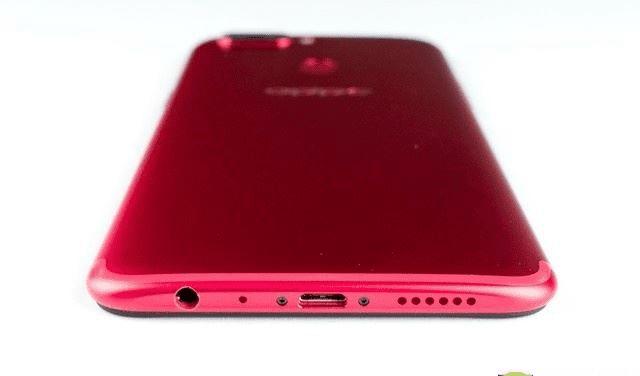

从底部更能看出R11s的背壳弧度,与上代的底部设计不同,这一代底部采用了切平设计,线条更加明显更有设计感了。

oppo r11s内部做工分析

我们实测的机身厚度为7.22mm,官方数据为7.1mm,与竞争对手比也算十分轻薄了。

oppo r11s内部做工分析

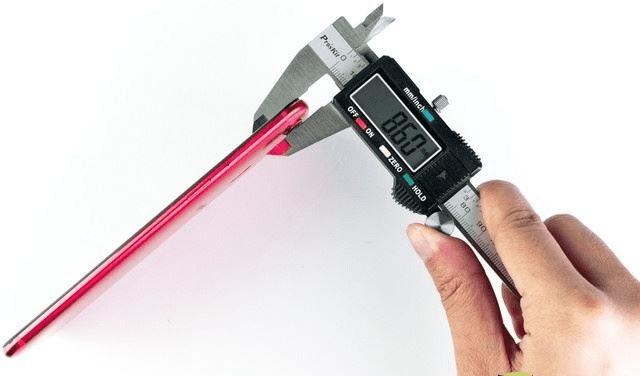

果从摄像头处测量机身最厚的位置厚度为8.6mm,这代摄像头的素质有所提升,等一会儿我们拆到了再细说。

oppo r11s内部做工分析

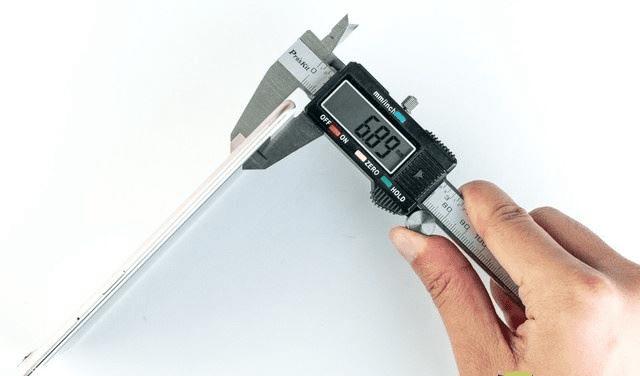

我们再来看看便携性更出色的前代R11,厚度仅有6.89mm,比R11s要薄了0.33mm,不过也为此牺牲了200mAh电池容量。如果我是产品设计师,也会宁愿厚点,让电量多点,因为即便7.1mm也很薄了。

oppo r11s内部做工分析

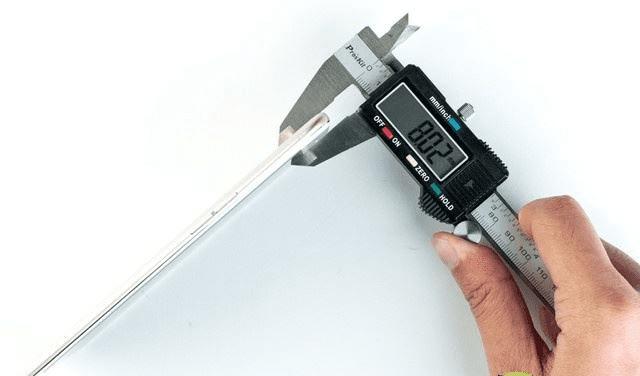

最厚处摄像头位置厚度为8.02mm。薄了0.58mm。

oppo r11s内部做工分析

摄像头旁边依然采用单LED闪光灯。

oppo r11s内部做工分析

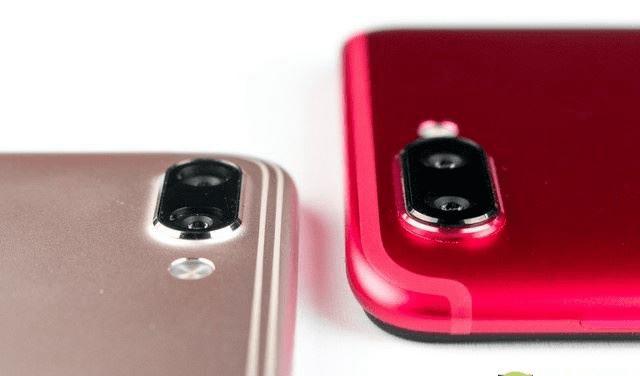

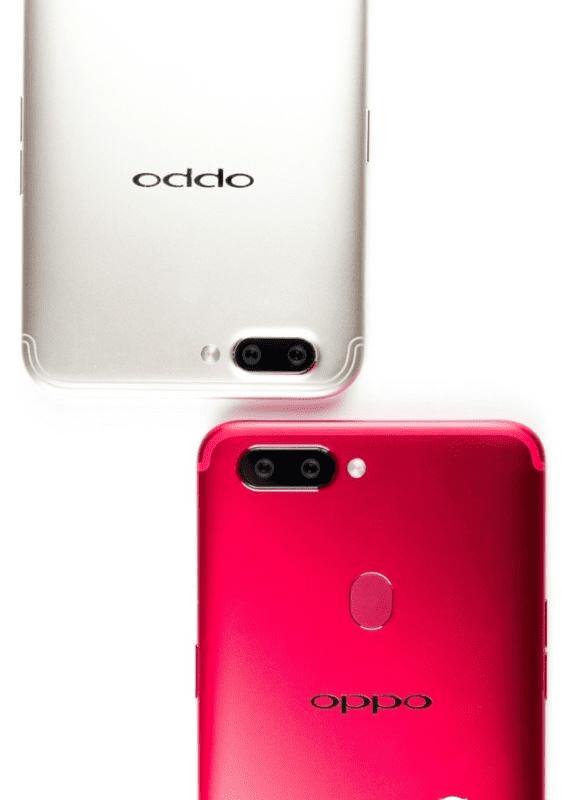

背壳摄像头位置的凸起也做了重新设计,从原来的火山口设计变成了独立圆环,更精致耐看。

oppo r11s内部做工分析

从这张对比图可以看出R11s(红色)底部设计上的变化,R11采用与背壳呼应的弧度设计,而R11s则为切平处理,线条更明显更有设计感。

oppo r11s内部做工分析

这张图则可以看出两款机器弧度设计的差别,R11更小而R11s则相对陡一些。出音孔的间距也加大了,可能是因为扬声器换了型号。

oppo r11s内部做工分析

相比之下我更喜欢R11s的底部设计,显得更精致手感只会更好。

oppo r11s内部做工分析

oppo r11s内部做工分析

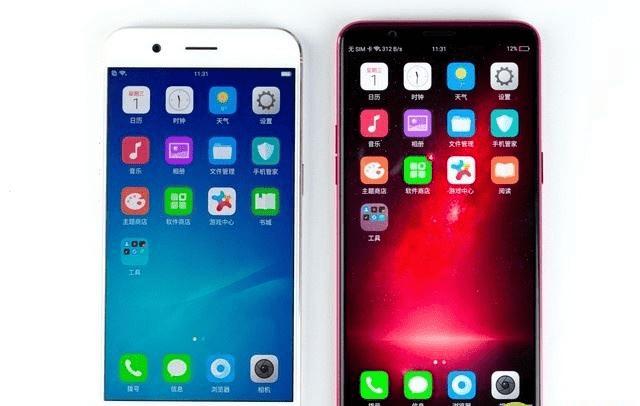

正面屏幕对比前代。

oppo r11s内部做工分析

oppo r11s内部做工分析

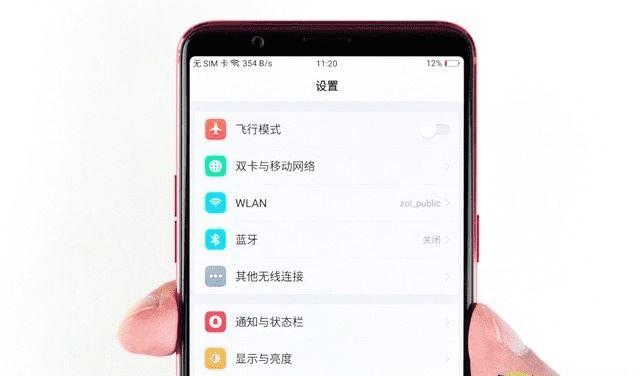

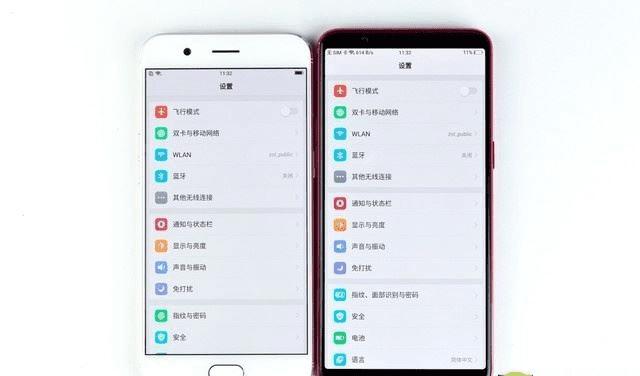

如果上一张图看不出屏占比的差别,那现在更明显了。在设置界面,足足比前代多显示了2个项目。

oppo r11s内部做工分析

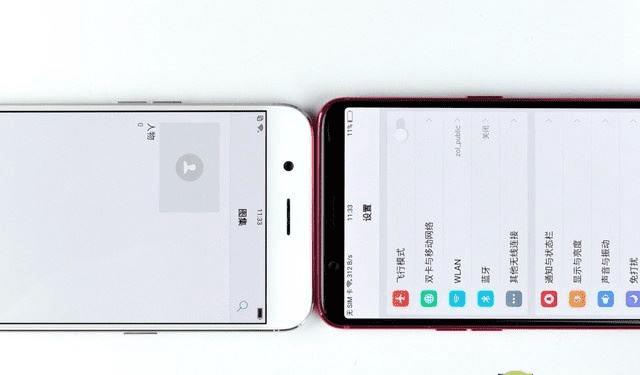

顶部额头宽度对比

oppo r11s内部做工分析

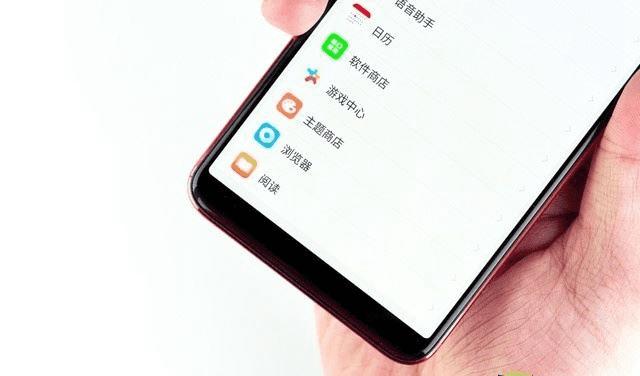

底部下巴宽度对比。

oppo r11s内部做工分析

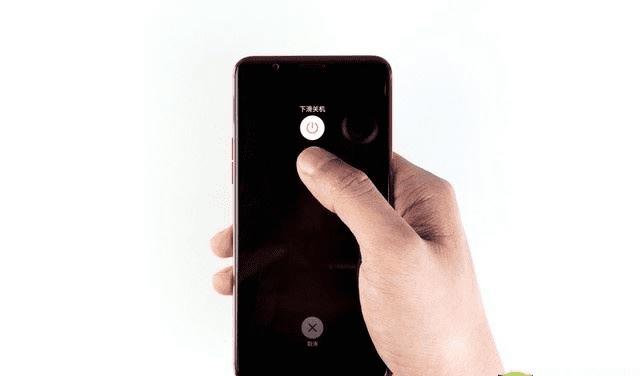

外观对比结束。开始拆解。step 1:关机

oppo r11s内部做工分析

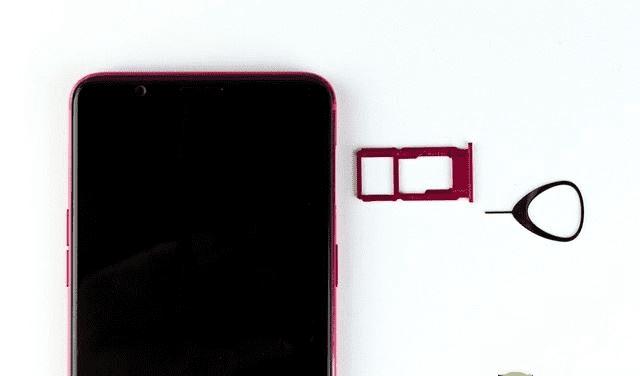

取sim卡,卡托部分全为金属,并且与机身同为红色

oppo r11s内部做工分析

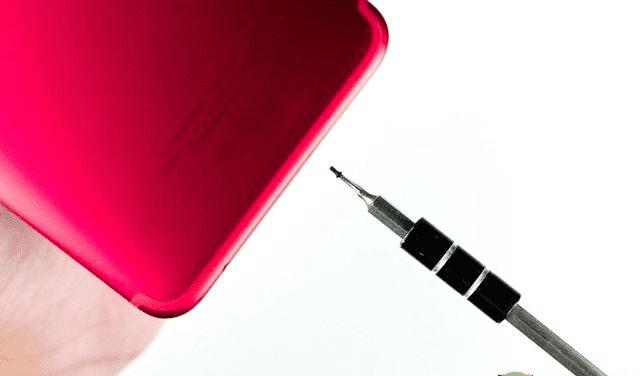

随后卸去机身底部的两颗六角梅花螺丝

oppo r11s内部做工分析
底部螺丝在数据接口两边

oppo r11s内部做工分析

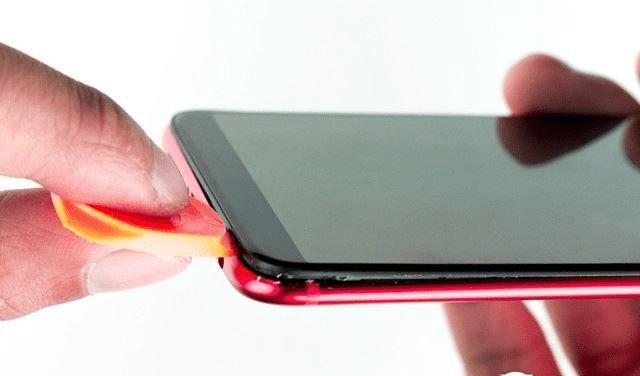

接下来就是用翘片沿着屏幕低端翘下金属背壳,非常难翘,要比上一代难得多。

oppo r11s内部做工分析

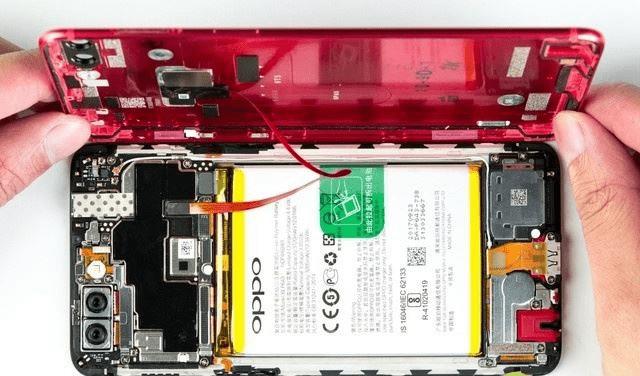

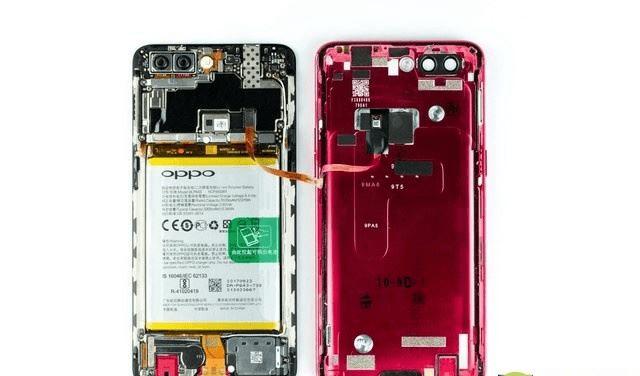

最终我们掀开了R11s性感的红色外衣,内部构造全全呈现

oppo r11s内部做工分析

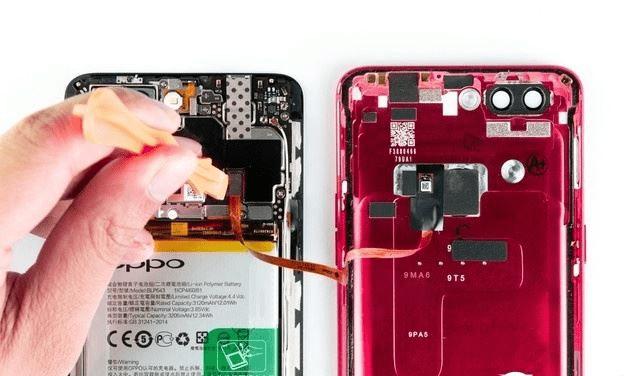

这代由于将指纹设计在背壳上,所以背壳上还有指纹排线与主板相连。

oppo r11s内部做工分析

为了分离背壳手指被翘片硌的发红,不一会儿就起了小水泡,可见这机器背壳连接有多严实。

oppo r11s内部做工分析

这代的主板上有两个裸露的连接器分别是指纹连接器和电源连接器。将它们一一分离.

oppo r11s内部做工分析

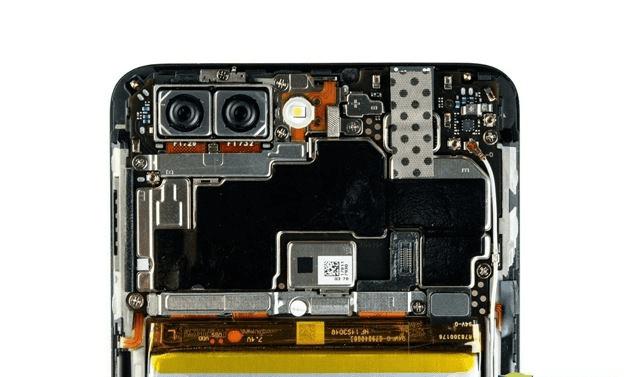

主板区域设计依然十分紧凑,屏蔽,散热,固定做的都比较到位。
