11月2日网上曝光的一段iPhone X拆解视频,首次揭秘了其内部结构设计。一直以来,iPhone新机拆解总是被国外抢先,尤其是那个大名鼎鼎的iFixit,但现在国内玩家速度越来越快,iPhone 7/8系列都走在了前列,11月3日才会正式发售的iPhone X也是如此,如今国内的iPhone X拆解视频已经出现。虽然时间不长,但也为我们展示了此前传言的 iPhone X 的一个特点,那就是双电池设计。

iPhone X拆解视频:点击观看

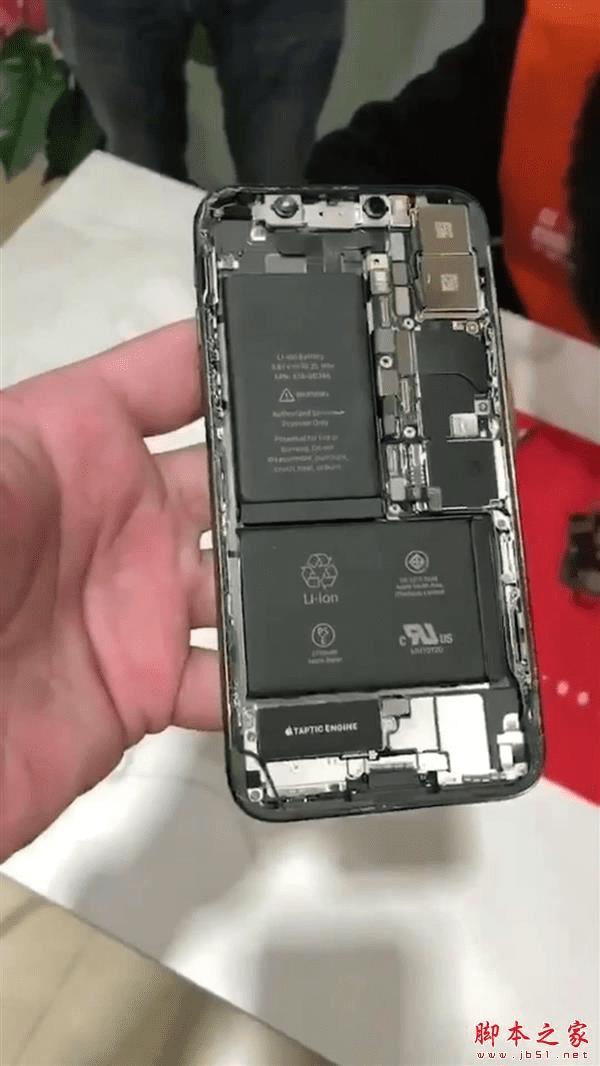

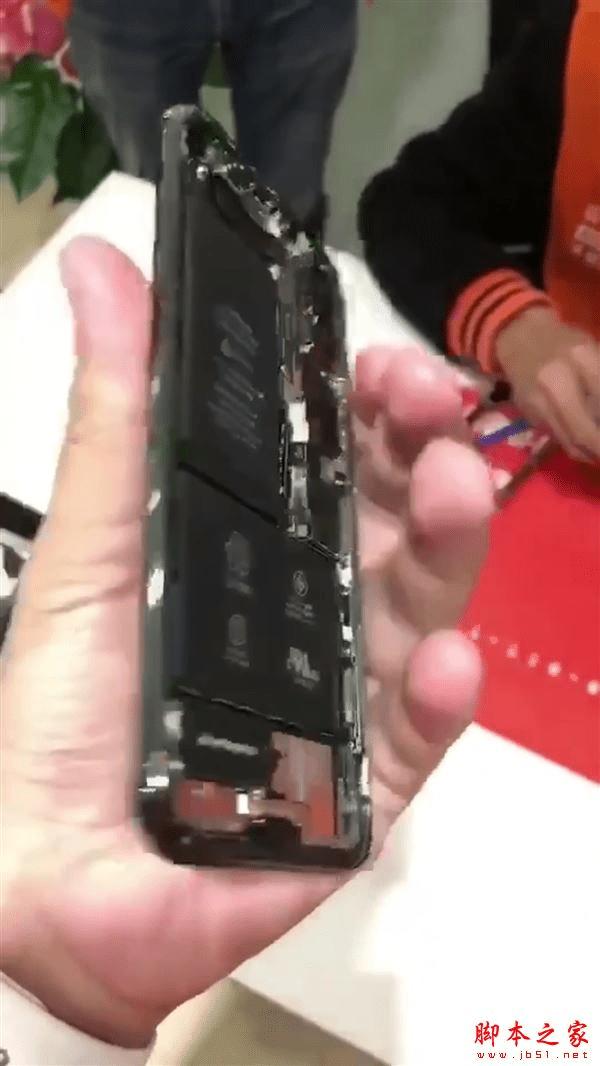

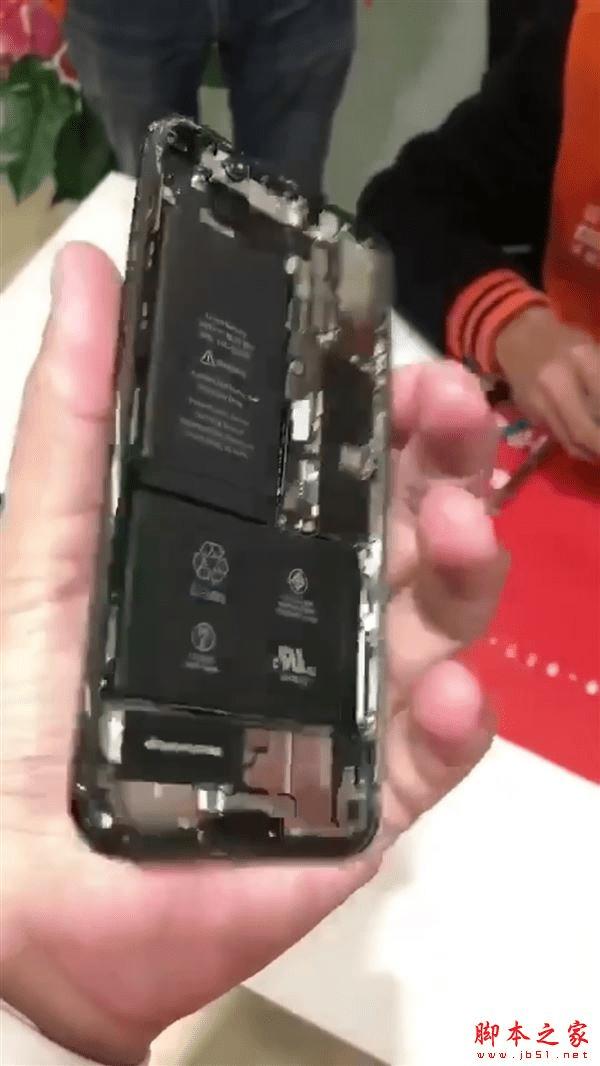

视频中,iPhone X的内部结构设计遭到曝光,从中我们已经可以看到,两块电池一竖一横呈L形排列,内部空间十分紧凑,得到了充分利用。

iPhonex内部做工分析

视频虽然只有短短10秒钟,而且只是修了一下拆掉屏幕前面板的内部概览,但已经暴露了很多真相。

小编也拿到了多张更高清晰度的图片,并进行了细致分析,发现了不少有趣的地方,不得不承认iPhone X内部设计极为精妙。

iPhonex内部做工分析

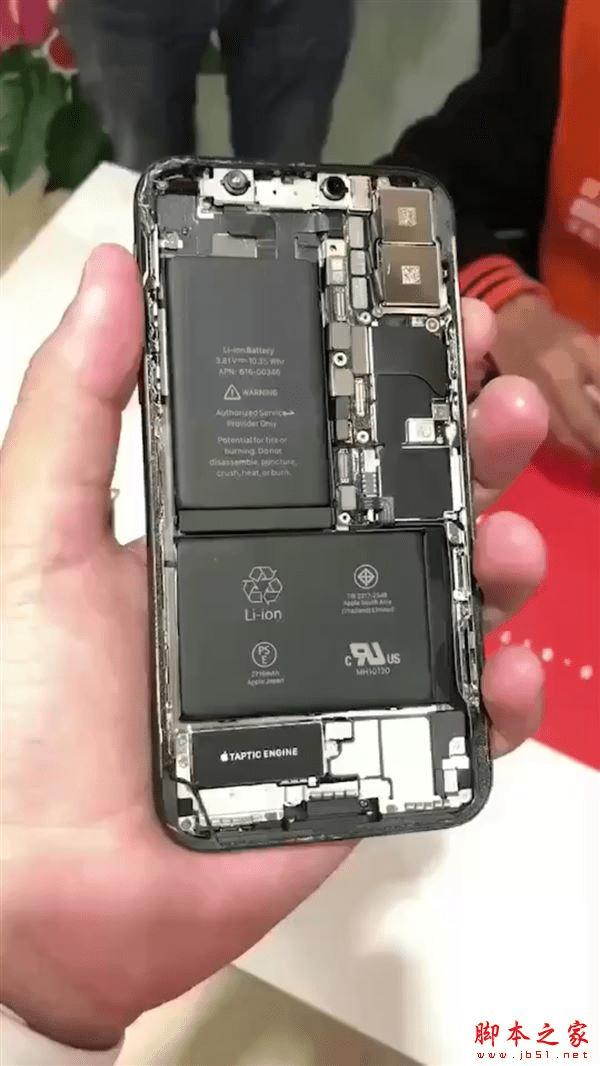

可以看到,内部元件整体布局和之前几代iPhone很相似,但也有明显的变化,尤其是电池首次配备了两块(总容量2716mAh),为续航也是拼了,同时也应该是为了配合OLED屏幕。

同时,PCB主板面积也小了很多,差不多只有iPhone 8 Plus的一半,从而留下更多空间放置其他元件,不过也正是因为如此,电池做成了L形状

缩小后的主板集成度非常高,可以看到密集的电容等元件和接口,但不知道发热控制得如何,而且拆解和维修难度也必然加大。

另外,边框四周有大量泡棉双面胶,点胶量明显高于iPhone 8 Plus,密闭性和防水性应该会更高;刘海部位的传感器确实很复杂,结构也异常紧凑,空间利用率极高。

更详细的拆解和分析,还是等iFixit出手吧……
