魅蓝6内部做工分析(2)

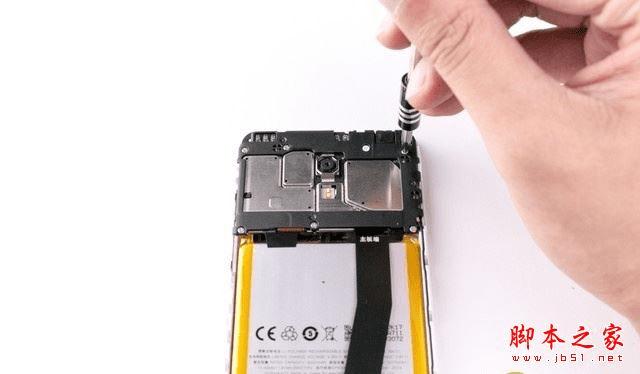

接下来卸去主板周围的螺丝。

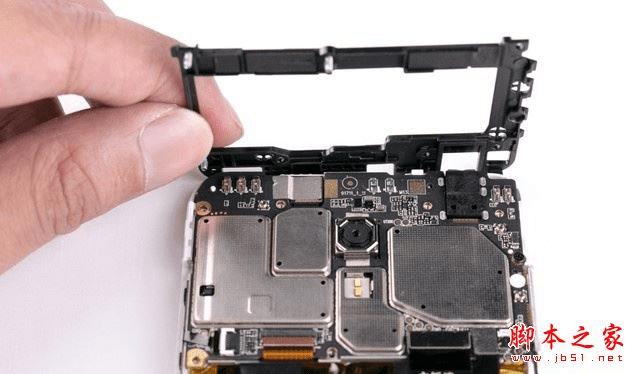

随后取下固定盖板。

可以看到在连接器的对应位置贴有加厚泡棉。

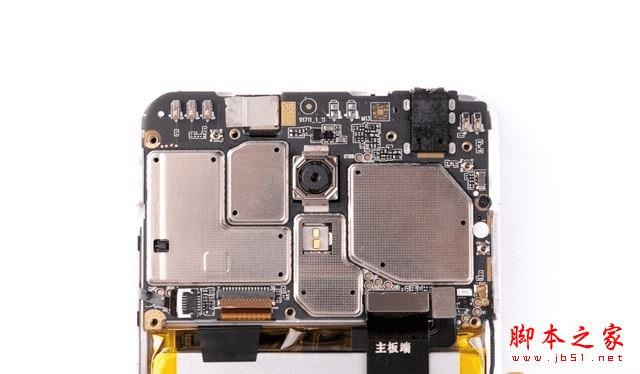

主板正面已经完全裸露出来。

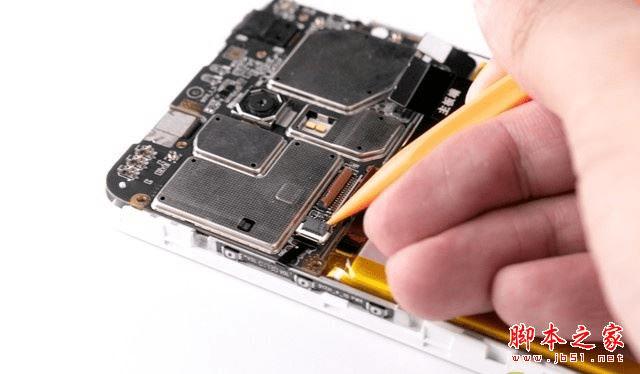

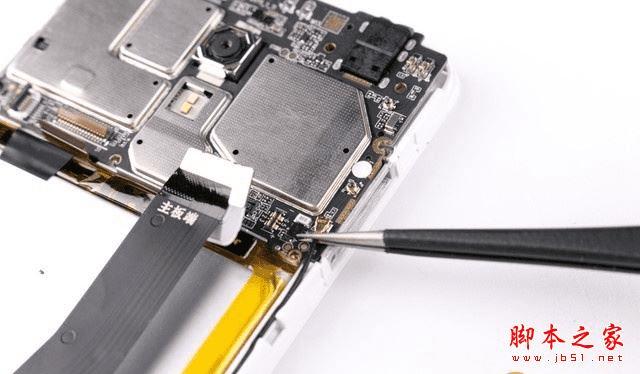

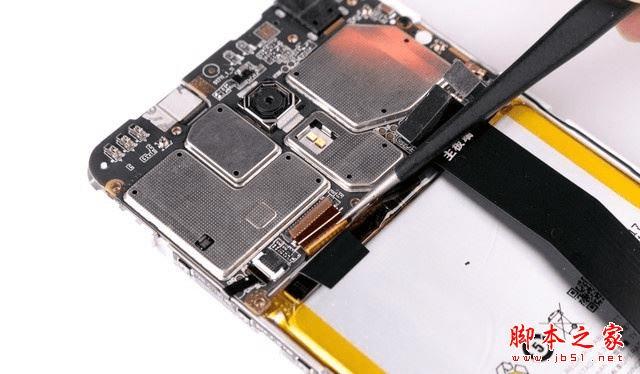

接下来首先断开供电连接器，以及旁边的副板连接器。

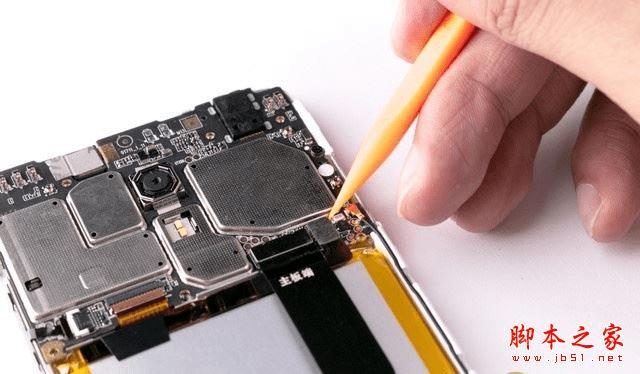

接着分离屏幕显示连接器。

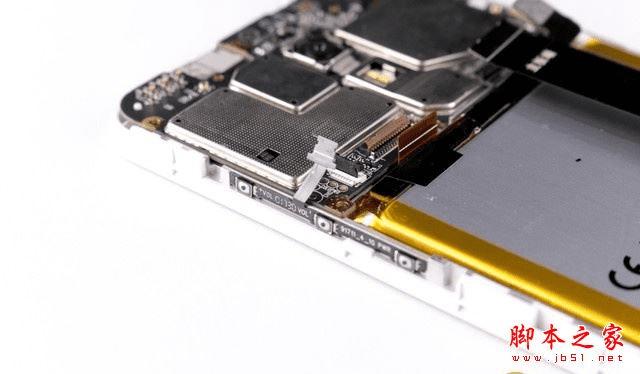

还有旁边的按键连接器。二者都采用插槽式连接器。

比较令我满意的是该机选用了品质可靠的按键微动，采用平衡杆设计，焊接在FPC上，这种寿命要比锅仔片式的更长。

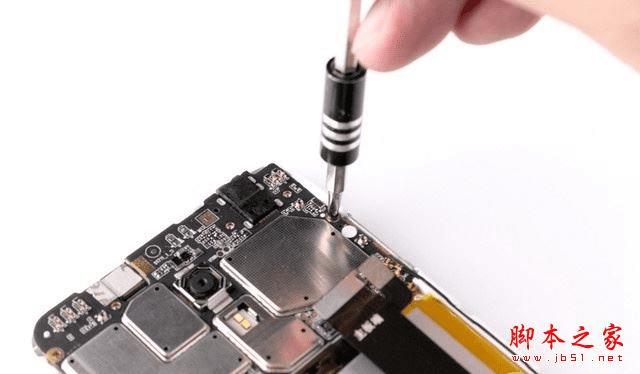

在主板上还有一颗固定螺丝，将其卸去

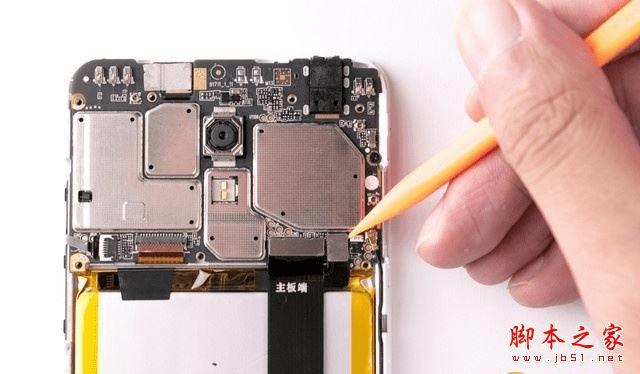

断开主板上的同轴线

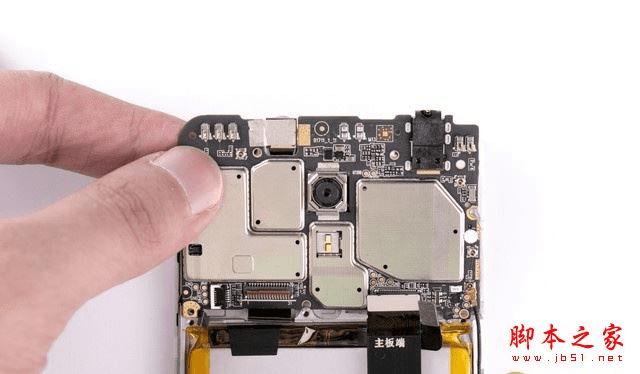

随后便可以分离主板。

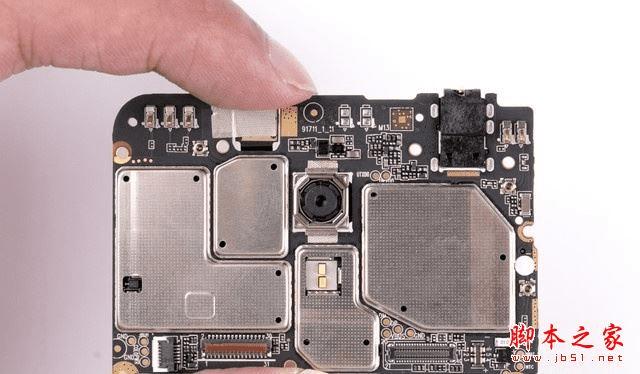

主板正面的十分紧凑，屏蔽罩见的密度很高，几乎没有空闲的区域。

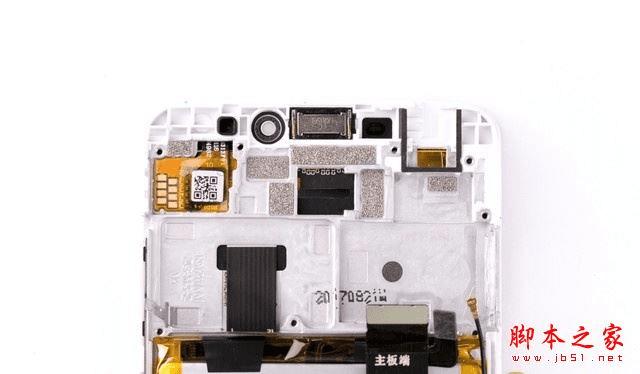

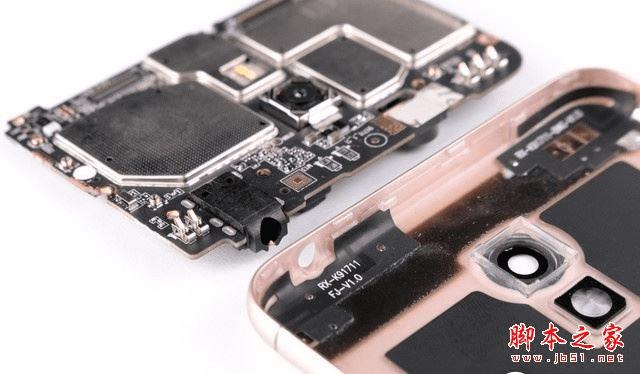

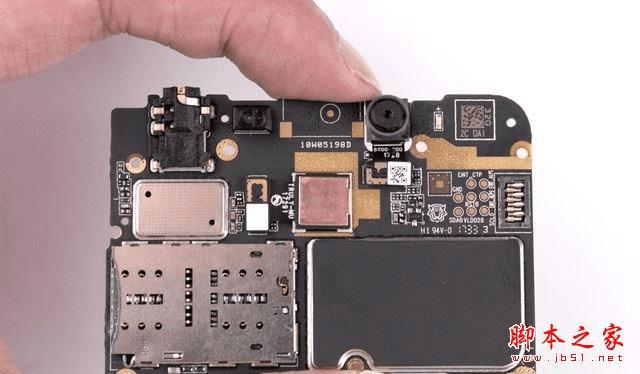

主板背部相比正面稍微空闲了一些。不过顶部有一部位是为了给听筒留出空间

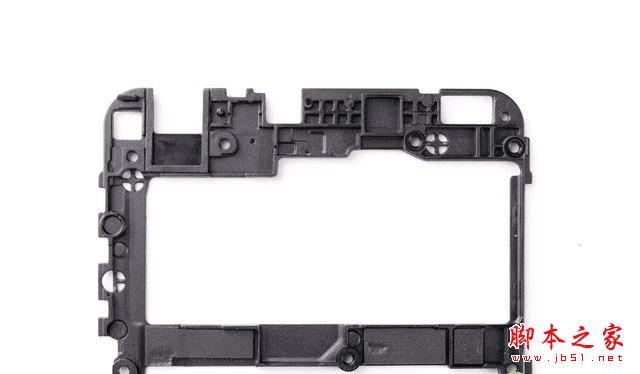

机身中间的防滚架裸露出来。有桁架增加结构强度。

耳机接口虽然头部没有密封，但从上一张图看到四周有泡棉密封。

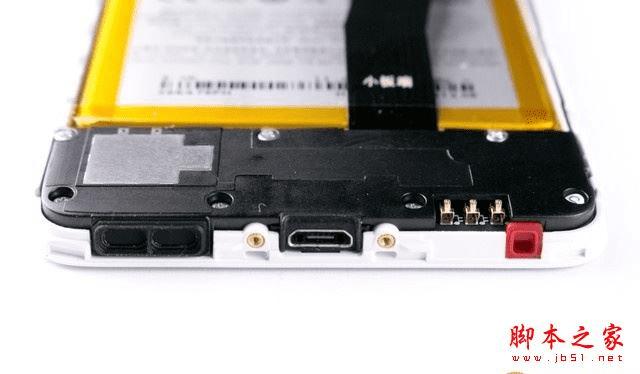

机身底部接口的密封设计。

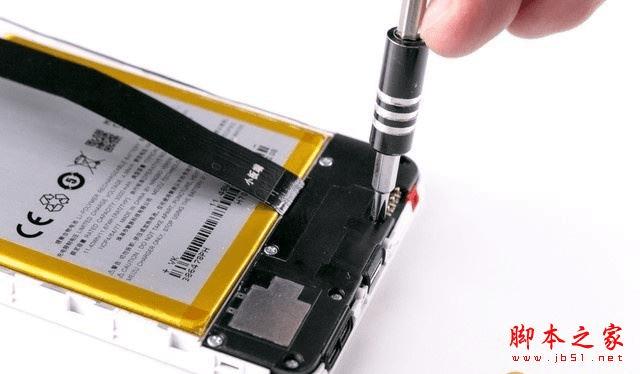

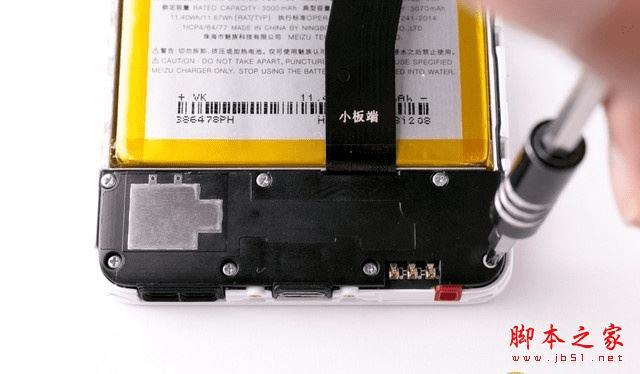

卸去底部固定螺丝

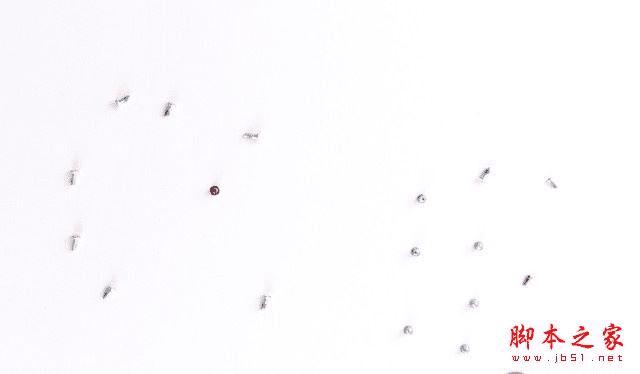

到目前为止总共卸出18颗螺丝，这也是该机的全部螺丝数量
