魅蓝E2很多朋友都不会陌上，一经发布，就备受关注。今天我们主要带来魅蓝E2拆机教程，通读本文，大家可以对魅蓝E2后盖怎么打开、如何拆机以及魅蓝E2内部做工用料如何有一个全面了解。事不宜迟，下面带大家一起深入魅蓝E2内部的世界去看看。

魅蓝E2后盖怎么打开 魅蓝E2拆机图解教程

魅蓝E2采用一体金属机身设计，拥有月光银、香槟金、曜石黑三种配色可选，配备成熟的正面指纹Home键设计，背面则首创个闪光灯与天线线条融为一体。作为金属手机，在拆机方面，方法步骤也大抵相同，主要从后盖开始，下面我们一起来看看。

一、魅蓝E2后盖怎么打开？

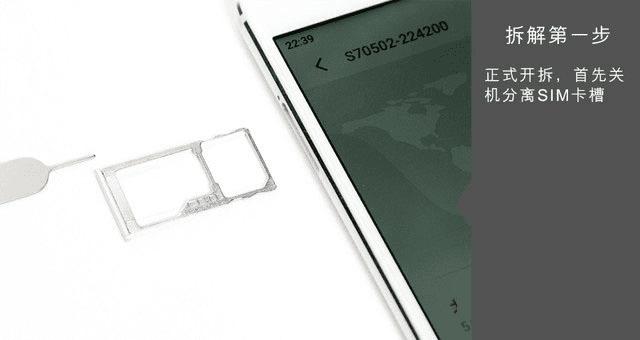

第一步：首先将魅蓝E2手机关机，然后使用卡针将机身侧面的SIM卡托取下来，如图。

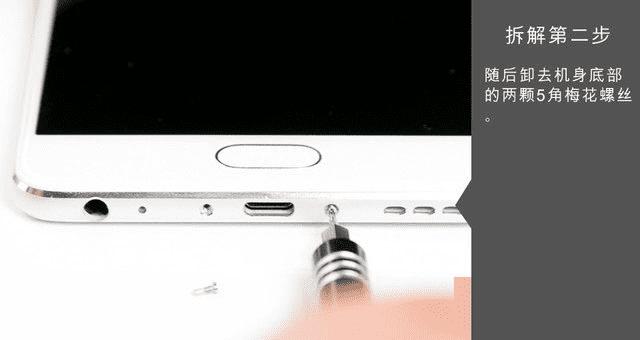

第二步：魅蓝E2采用金属一体成型机身，底部数据接口亮屏设计有两颗五角防拆螺丝，拆后盖前，需要先使用螺丝刀拆卸下这2颗固定螺丝，如图。

第三步：接下来用塑料翘棒沿着屏幕与机身的缝隙撬开一道缝隙，并使其四周的卡扣脱扣，如图所示。

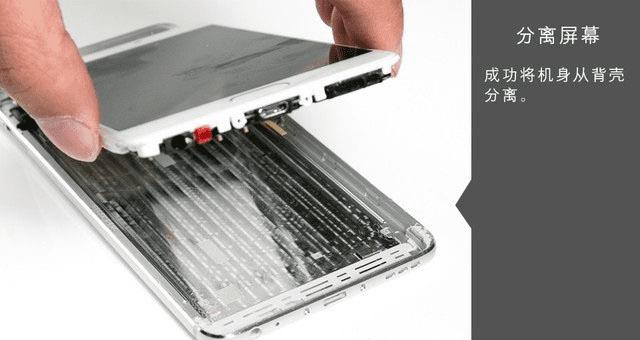

之后就可以分离屏幕了，成功将机身后盖分离，如图所示。

魅蓝E2后盖打开比较简单，三步就可以轻松分离。下图为魅蓝E2后盖细节特写，边角经过了加厚处理。

二、魅蓝E2怎么拆机 内部主板元件拆解

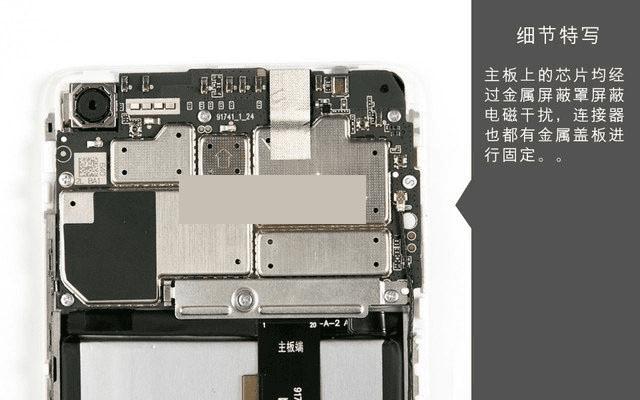

魅蓝E2主板上的芯片均经过金属屏蔽罩屏蔽电磁干扰，连接器也都有金属盖板进行固定。

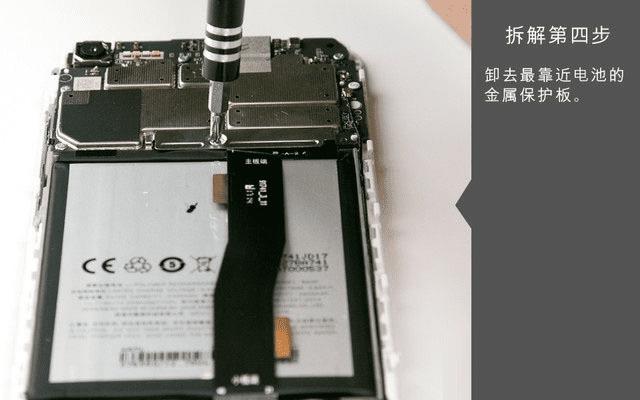

第四步：进一步拆卸，需要先拆卸去最靠近电磁的金属保护板，如图所示。

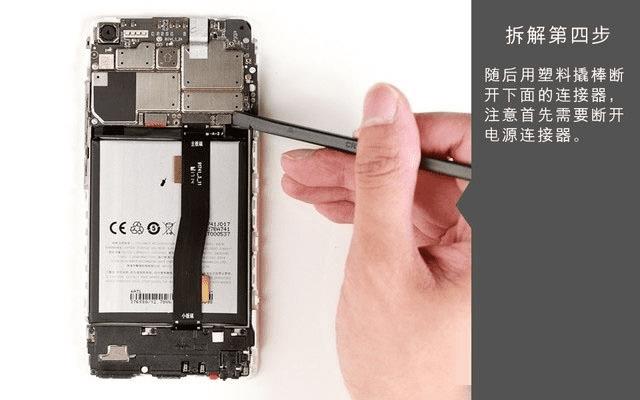

随后用塑料翘棒断开下面的电源连接器。拆机要先断开电源连接器，如果不先断电源，拆卸主板不小心短路，容易损坏手机。

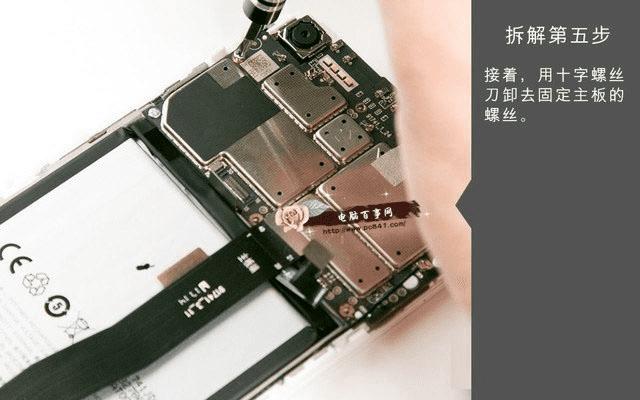

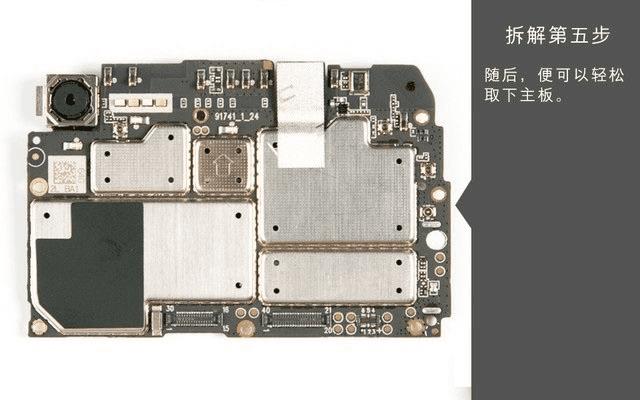

第五步：随后便可以轻松的拆卸下上面的核心主板了，如图所示。

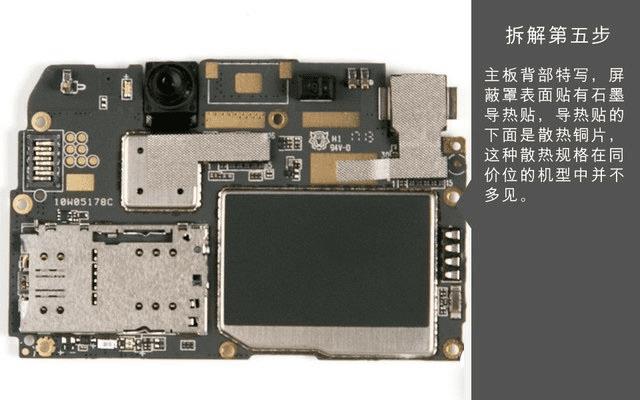

魅蓝E2内部主板背部特写，屏蔽罩表面贴有石墨导热帖，导热贴的下面是散热铜片，这种散热规格在同价位的机型中并不多见。

三、魅蓝E2做工如何 魅蓝E2拆解评测

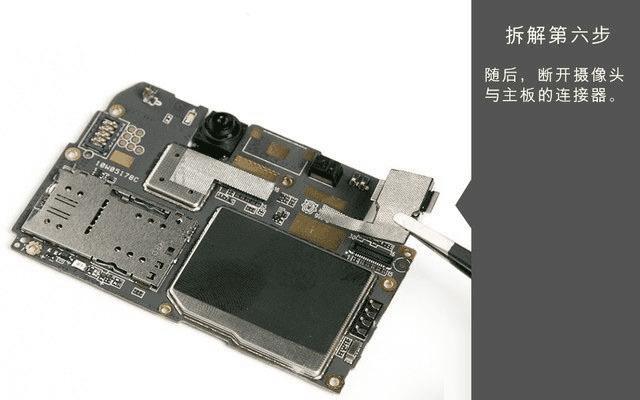

第六步：随后断开摄像头与主板连接器，如图所示。

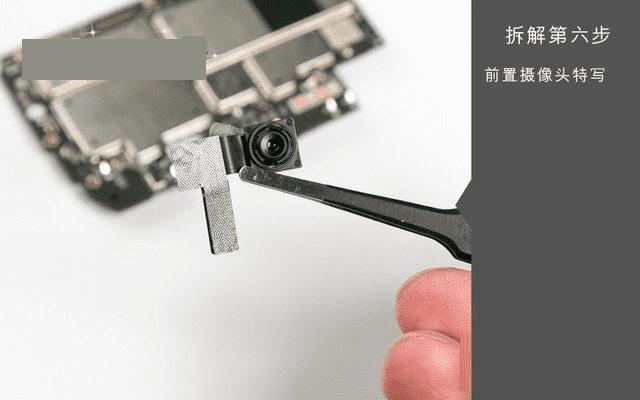

下图为拆卸下来的前置摄像头特色，规格为800万像素。

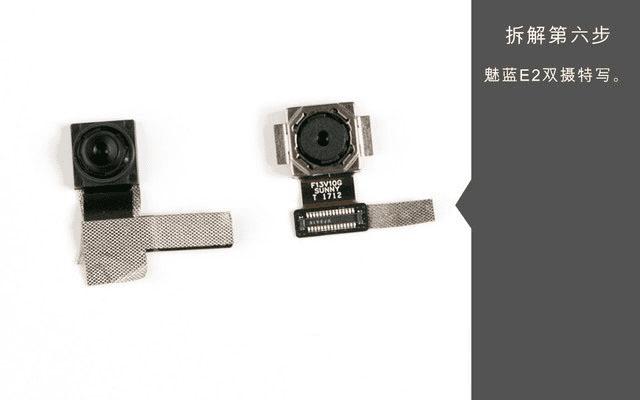

下图为将后者摄像头也拆卸下来了，一起来看看前后双摄像特写吧。

拆解第七步：拆开散热铜片，在下面看到了散热硅片，其作用是为处理器以及闪存芯片进行散热。

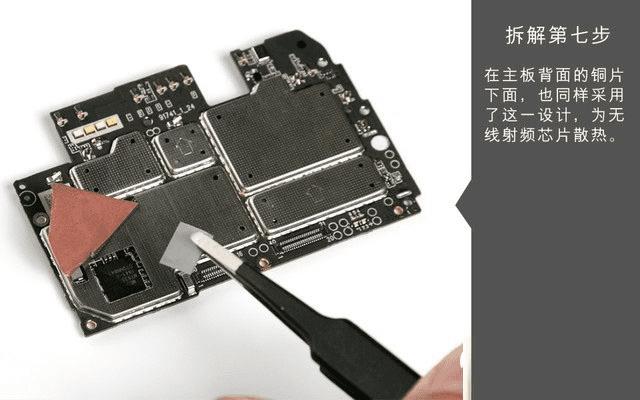

在主板背面的铜片下面也同样采用了这一设计，为无线射频芯片散热。

拆卸主板后，背部的金属防滚架裸露出来，按键与触屏排线皆通过触电方式与主板连接，这一设计，对组装工艺有着较高的要求。

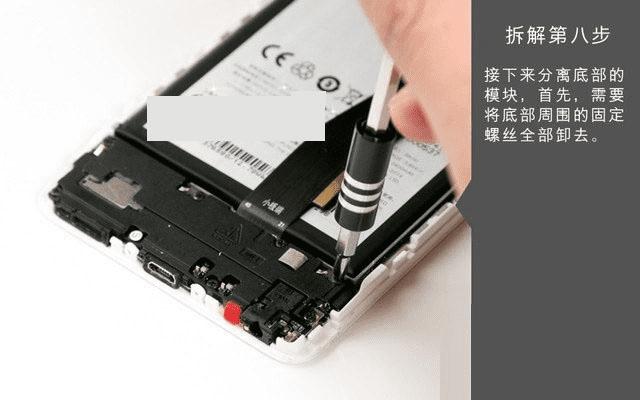

第八步：接下来分离底部的小副板模块，首先需要将底部周围的股东螺丝全部卸去，如图所示。

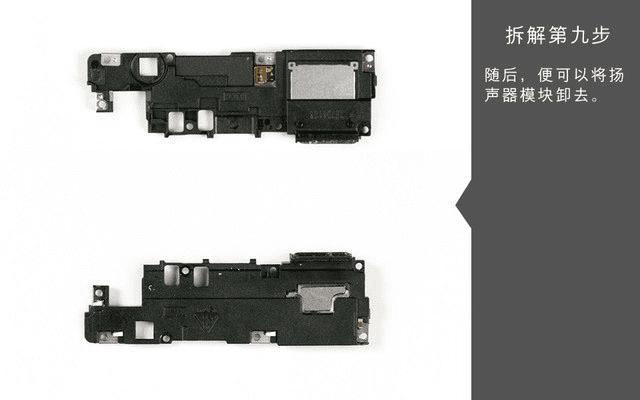

第九步：随后便可以将扬声器模块拆卸下来了，如图所示。

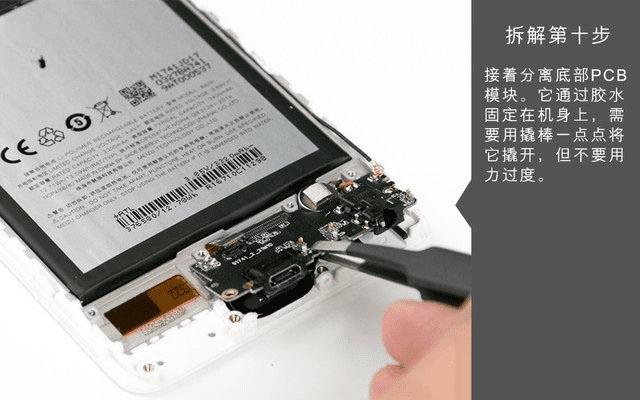

第十步：接着分离底部PCB模块，它通过胶水固定在机身上，需要用翘棒一点点将它撬开，但不要用力过度。

底部PCB小板特写，可以发现震动模块是焊接在PCB上的，有为了节省成本的嫌疑，但作为一款千元机，也算是可以理解吧。

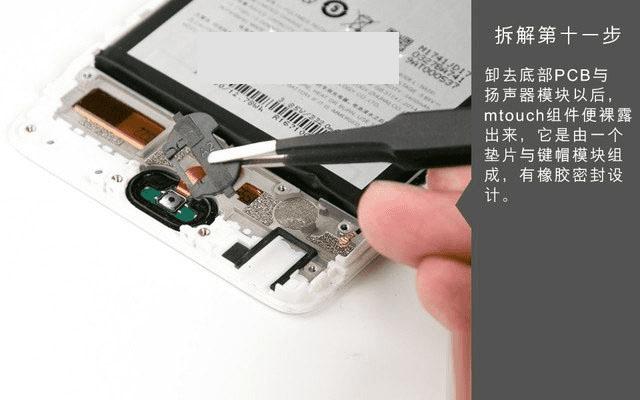

第十一步：卸去底部PCB与扬声器模块以后，Mtouch组建便裸露出来，它是由一个垫片与键帽模块组成，有橡胶密封设计。

卸去底部PCB与扬声器模块以后，Mtouch组件便裸露出来，它是由一个垫片与键帽模块组成，有橡胶密封设计。

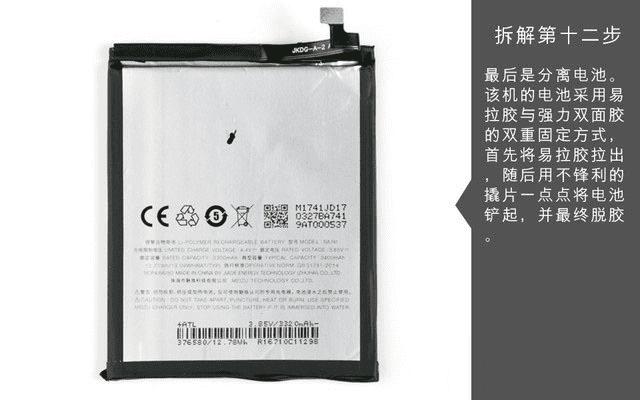

第十二步：最后是分离电池，该机的电池采用易拉胶的双重固定方式，拆卸方法是先将易拉胶拉出，随后用不锋利的翘片一点点将电池铲起，并最终脱落。

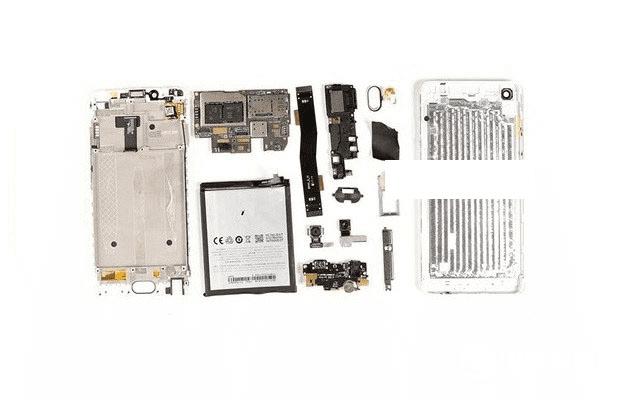

魅蓝E2拆机到这里就结束了，最后来一张拆机内部元件全家福。

拆机总结：

魅族魅蓝E2的内部采用了边角加厚处理，芯片屏蔽设计全面，硅脂铜片加石墨的散热方式较为先进，在同级别机型中很罕见，接口的密封性也做了局部处理，总的来说这是一款在同价位产品中做工优秀的产品。

以上就是魅蓝E2拆机全过程，从中大家可以了解这款手机后盖怎么打开、如何拆机以及做工用料等等，希望对大家有所参考。作为一款千元机，魅蓝E2内部做工用料还是十分扎实的，主要体现在边角加厚处理、芯片屏蔽设计全面、硅脂铜片加石墨的散热方式较为先进，千元机中比较少见，总的来说是一款同价位机型中，做工优秀的手机。

魅蓝E2是魅族今年4月26日发布的新款千元手机，最大的特点在于将LED闪光灯灯整合在背部天线溢出带上，并加入了跑马灯效果，颜值方面十分出色。除此之外，魅蓝E2还搭载了新一代16nm低功耗联发科Helio P20处理器，售价千元，颇具性价比。
