3月下旬nubia发布了首款双摄像头手机努比亚M2,由于主打线下,售价偏贵,网友反馈并不算太好,不过四月初,nubia再次发布了努比亚Z17mini新机,同样配备了双摄像头,并配备了中高端配置,售价1699元,性价比终于十分给力了。今天我们主要带来了这款努比亚Z17mini拆机图解,一起来深入手机内部的世界看看该机做工如何,了解下如何拆机等。

努比亚Z17 mini做工分析

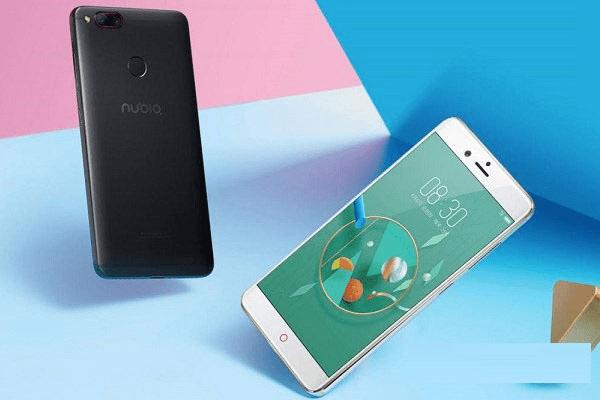

努比亚Z17mini拆机图解

外观方面,努比亚Z17mini采用全金属机身设计,金属占比高达97%,拥有香槟金、黑金、炫红三种配色可选,正面配备2.5D弧形玻璃,屏幕下方则依旧是经典的小圆圈Home键,背面则为依然是采用后置指纹设计,背面左上角有双摄像头与补光灯。

努比亚Z17 mini做工分析

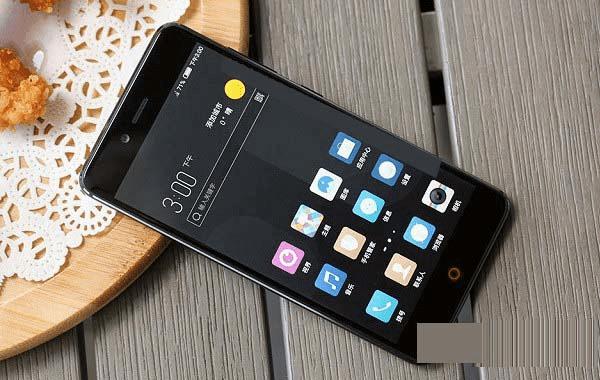

努比亚Z17mini机身正面

配置方面,努比亚Z17mini配备5.2英寸1080P全高清屏幕,搭载高通骁龙652/653八核处理器,4GB/6GB运行内存和64GB存储空间,拥有前置前1600万和后置1300万双摄像头摄像头组合,内置2950mAh容量电池,支持26快充,运行nubia UI 4系统。

努比亚Z17 mini做工分析

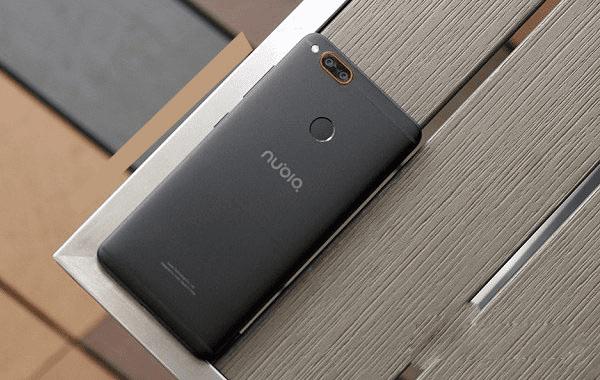

努比亚Z17mini机身背面

简单了解完外观设计与配置之后,下面我们回到拆机部分,一起来看看努比亚Z17mini拆机全过程。

一、拆机之前,先将手机关机,然后使用卡针,将机身侧面的SIM卡托取出;

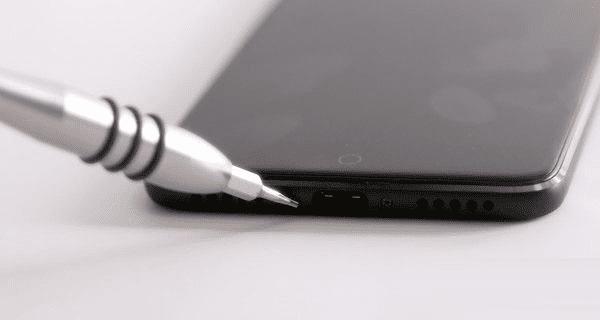

二、与大多数全机身设计手机一样,拆机需要先拆卸努比亚Z17mini底部的2颗固定螺丝,如下图所示。

努比亚Z17 mini做工分析

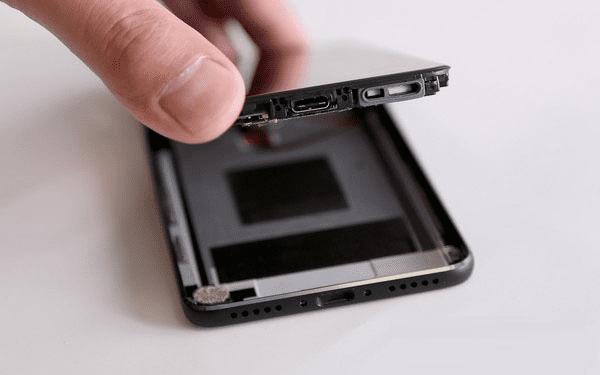

完成后使用吸盘将屏幕与金属后盖分离即可,如下图所示。

努比亚Z17 mini做工分析

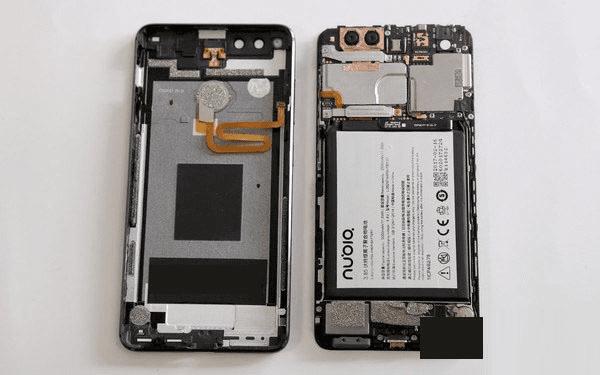

三、由于努比亚Z17mini依然采用了后置指纹识别方案,因此在分离后盖的时候,需要注意不要扯断指纹传感器与主板之前的排线,应该先断开排线,然后在分离后盖,如下图所示。

努比亚Z17 mini做工分析
分离后盖

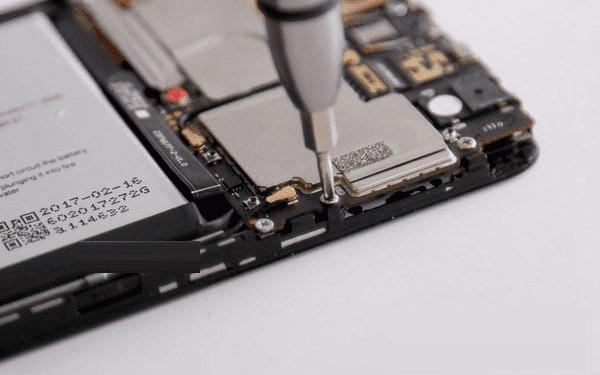

四、接下来我们再拆卸掉主板上的固定螺丝,在断开各种与主板连接的BTB排线,之后就可以取消主板了,如下图所示。

努比亚Z17 mini做工分析
拆卸主板固定螺丝

努比亚Z17 mini做工分析
拆卸下来的努比亚Z17mini主板特写

从上图中可以看出,努比亚Z17mini主板芯片上都覆盖有金属屏蔽罩,并大量使用了硅脂和导热铜箔,从中可以感受到努比亚这款手机对散热十分注重,做工上还是十分到位的。拆掉金属屏蔽罩,就可以看到芯片部分了,如下图所示。

努比亚Z17 mini做工分析

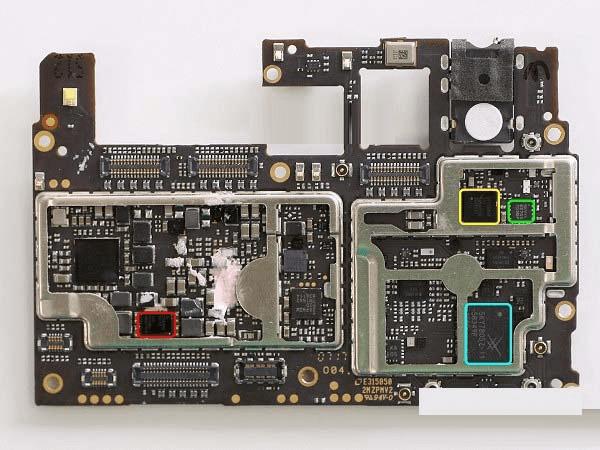

主板上的芯片特写

在主板正面主要芯片标注有:

红色:高通PM8004电源管理芯片;

黄色:WCN36808 WiFi模块;

绿色:射频芯片;

青色:功率放大芯片。

努比亚Z17 mini做工分析

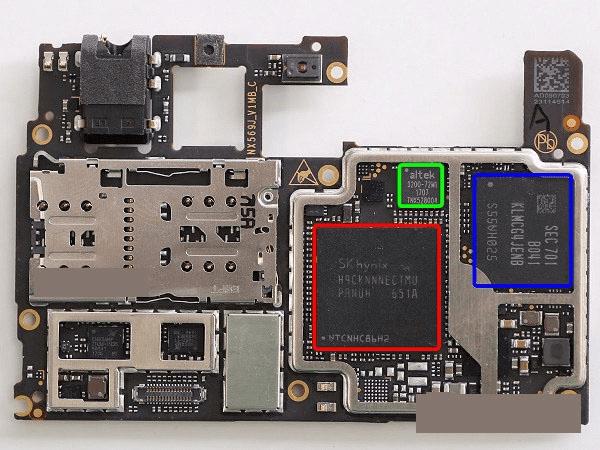

主板背面的芯片主要有:

红色:海力士64GB存储芯片;

绿色:ISP图像处理芯片;

蓝色:SEC 701(运存和CPU是封装在一起的,CPU:高通653(高配版),运存:三星6GB运存)。

五、拆卸摄像头

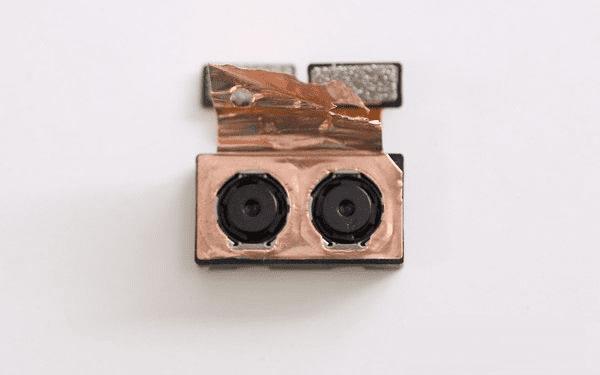

当主板拆卸下来之后,前后双摄像头就可以非常轻松的拆卸下来了,下图为拆卸下来的后置双摄像头特写。采用1300万像素彩色摄像头+1300万像素黑白摄像头(IMX258 RGB sensor + IMX258 MONO sensor)的双摄方案,堆栈式图像传感器,支持手持防抖+电子防抖,拥有F2.2的大光圈,相机规格很高。

努比亚Z17 mini做工分析
主双摄像头

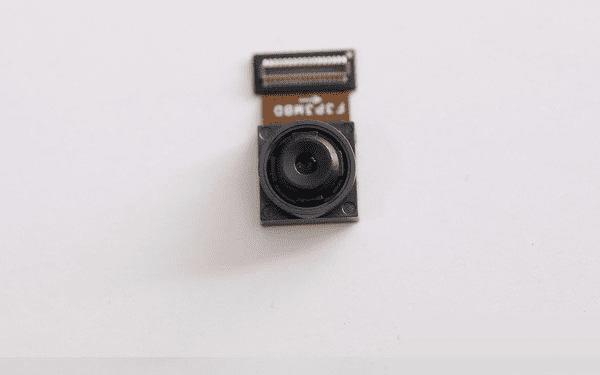

前置镜头则为1600万像素,拥有80度广角,为堆栈式图像传感器,5片式结构,光圈达到F2.0,支持自拍美颜。

努比亚Z17 mini做工分析
前置摄像头

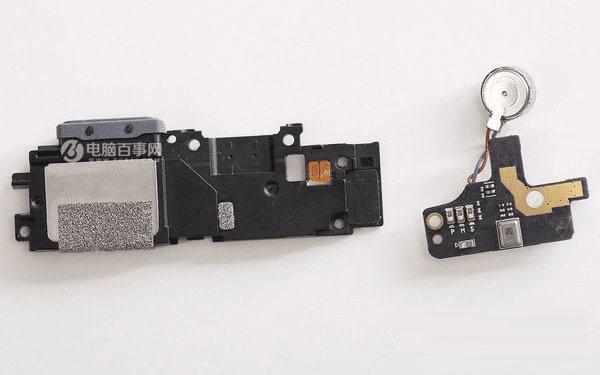

努比亚Z17mini内部采用的是三段式设计,中间区域的电池占据了绝大部分空间,上部为核心大主板,上面已经拆卸下来了,下面来看看底部小副主板部分,小主板上没有过多的元器件,主要就是扬声器、充电\数据接口以及震动单元,如下图所示。

努比亚Z17 mini做工分析
努比亚Z17mini内部底副板特写

努比亚Z17 mini做工分析
拆卸下来的底部下板

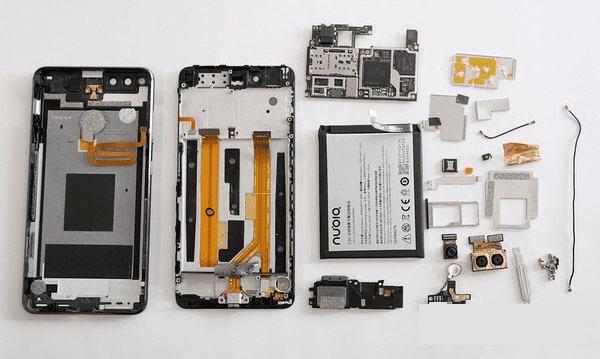

努比亚Z17mini拆机到这里基本就结束了,上下主板拆卸下来之后,电池就可以轻松拆卸下来了,该机内置2950mAh容量锂电池,支持26W大功率快充。拆机最后附上努比亚Z17mini拆机全家福,如下图所示。

努比亚Z17 mini做工分析

拆机总结:

从做工来看,努比亚Z17mini内部元件布局整齐、加入大量硅脂和导热铜箔,对散热十分注重、此外主要排线固定金属片还做了绝缘处理,细节上用心,整体做工上还是不错的,品质上有良好保障。除了做工到位,努比亚Z17mini在拍照、性能、性价比方面也有出色表现,整体来看,是一款颇为值得推荐的双摄千元机。
