LG G2手机做工怎么样？LG G2手机拆机图解(3)

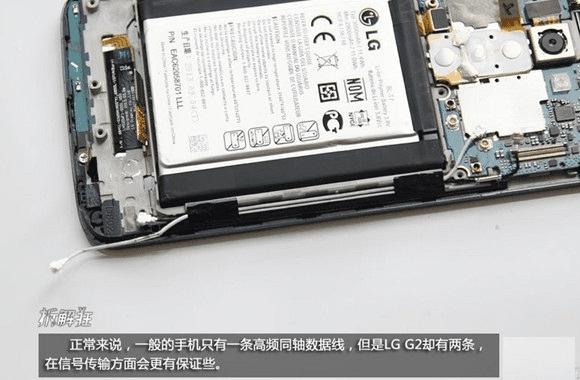

正常来说，一般的智能手机面部只有一条高频通同轴数据线，但LG G2却有两条，在信号传输方面会更有保证些。
LG G2高频同轴线拆解

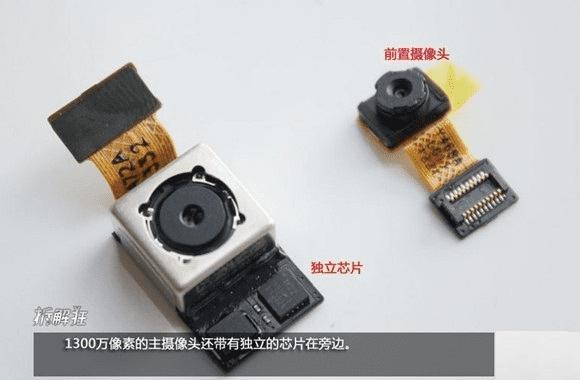

LG G2内部的摄像头拆解比较简单，下图看到就是我们拆解下来的LG G2后置1300万像素摄像头以及前置摄像头了。
拆解下来的LG G2前后摄像图

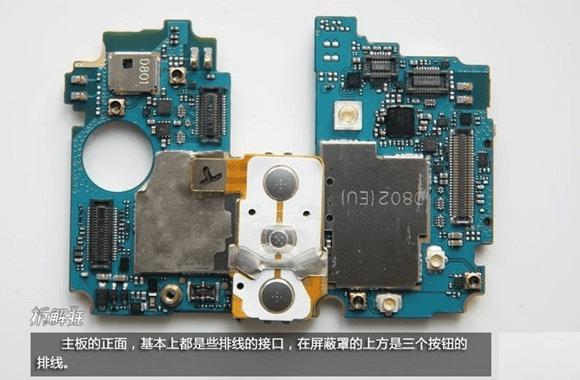

LG G2主板的正面，基本都是些排线的接口，在屏蔽罩的上面是三个按钮的排线。
LG G2主板正面特写

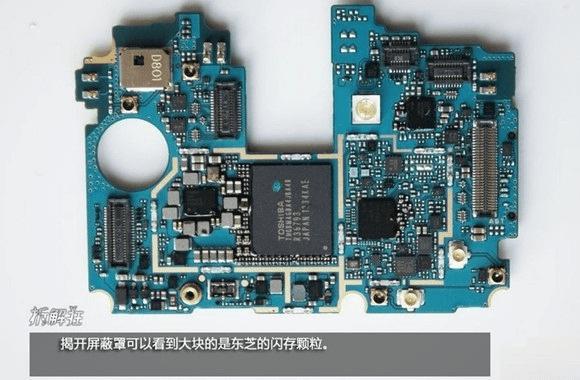

揭开主板上的屏蔽罩，我们可以看到大块头的东芝闪存颗粒芯片，如下图所示：
LG G2主板上的东芝闪存芯片特写

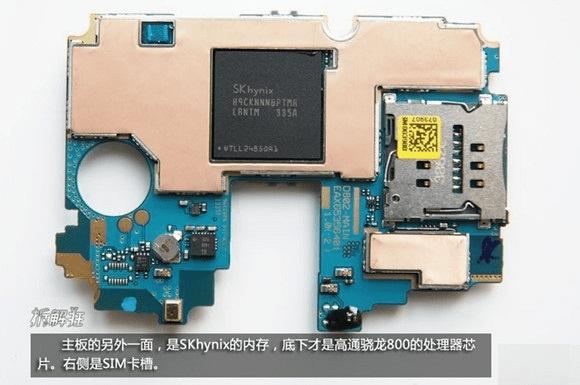

LG G2主板的另外一面是Skhynix的内存，底下才是高通800处理器芯片，右侧则是SIM卡槽。
LG G2主板上的内存芯片特写
