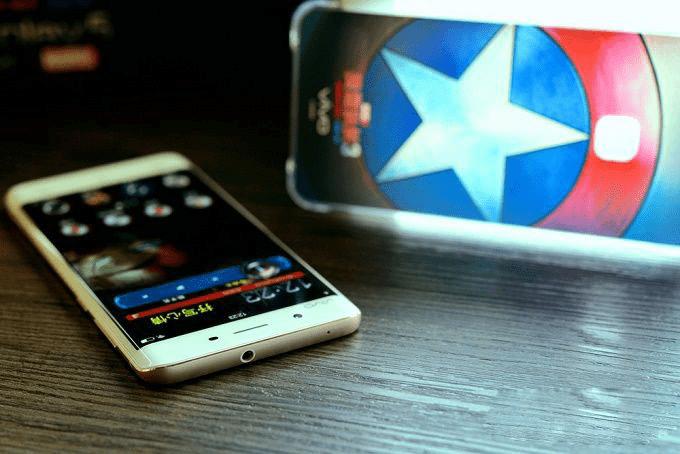

近日vivo推出了美国队长Xplay5旗舰版手机，vivo Xplay5采用了双曲面屏+一体化金属机身的设计，是第一部国产的双曲面屏手机，旗舰版更是采用了vivo全新的HiFi 3.0系统，使用了两颗ES9028Q2M独立DAC，并搭配了3颗OPA1612独立运放，毫无疑问Xplay5旗舰版将会是现役手机中音质的最强者，很多关注vivo Xplay5手机的伙伴们都想知道美国队长Xplay5旗舰手机的内部做工如何？对此，本文小编就为大家带来了非常详细的美国队长vivo xplay5旗舰版拆机全过程图赏。

PS：vivo美国队长Xplay5旗舰版 的内部结构较为复杂，拆解需要专业工具，且拆解后很难还原，请普通用户不要轻易尝试。

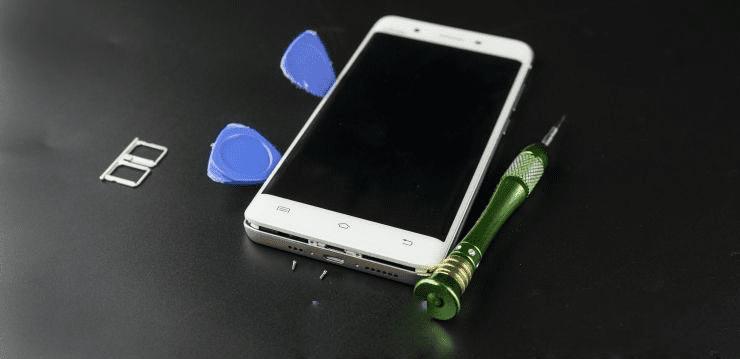

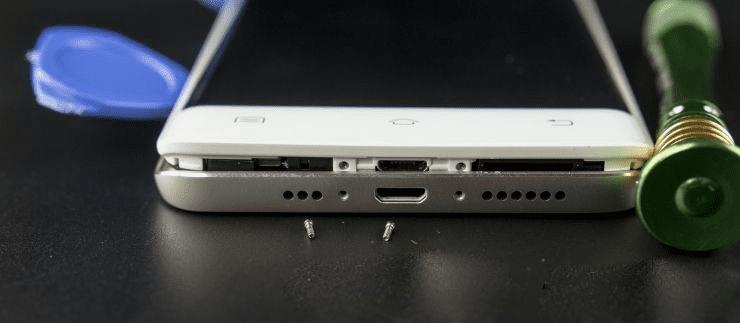

在开始拆解之前先拔出SIM插槽。Xplay5旗舰版的设计可谓一脉相传，先将底部USB接口旁的梅花螺丝拆下。Xplay5旗舰版采用的是双曲面玻璃+全金属一体机身的设计，因此我们从屏幕开始拆解，使用拨片沿着屏幕和机身之间的缝隙慢慢分离。

双曲面玻璃先与白色垫圈黏贴在一起，再通过卡扣与金属后盖固定，拆解中要小心处理，防止卡扣断裂。

将后盖分解后就可以看到主板、电池等内部结构了。后盖为vivo的全金属一体成型后盖，后盖内部没有注塑NFC天线，Xplay5旗舰版可能同样没有NFC功能。

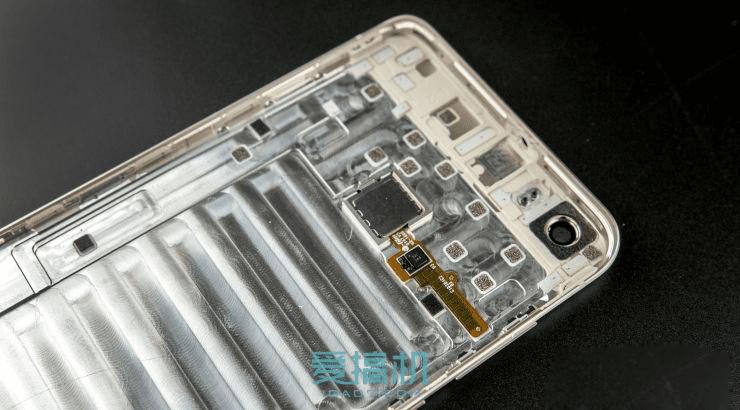

指纹识别模块集成在后盖上，通过触点与主板相连，这样的设计也便于后盖的拆解。

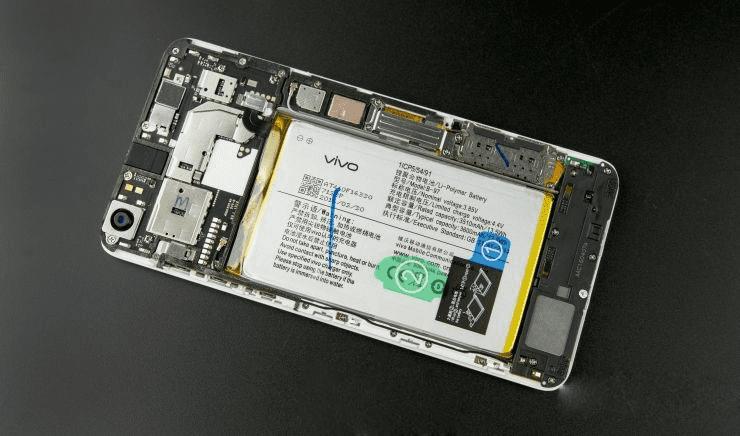

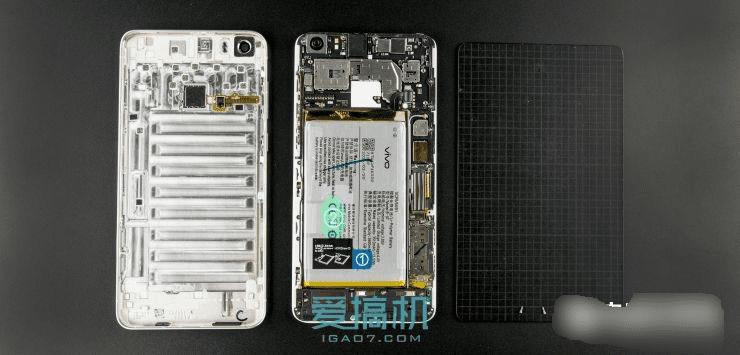

内部电路设计上则为比较标准的主板+电池+副版的设计。

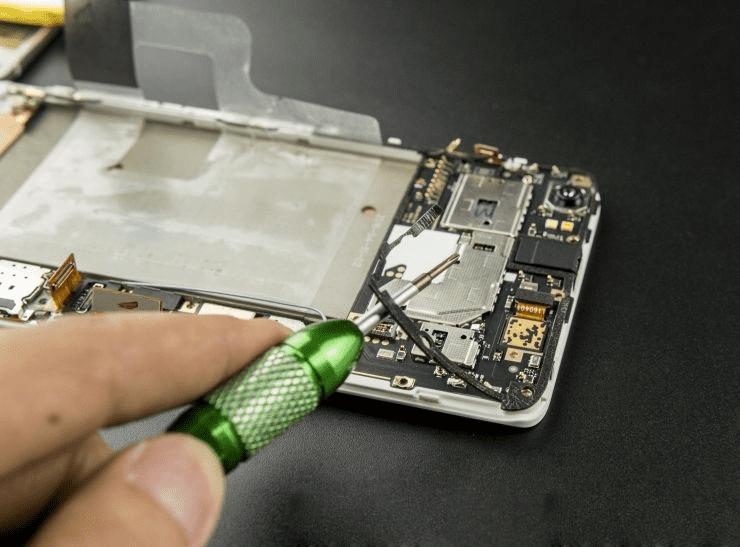

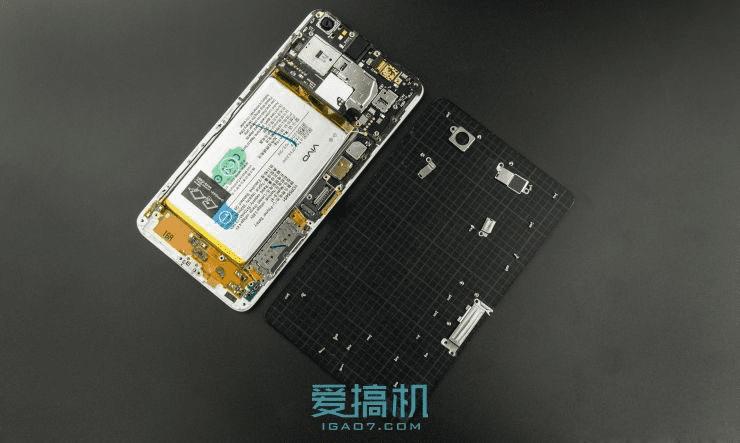

先断开手机的电池排线。vivo的所有排线都是用来金属挡板+螺丝固定，可以防止排线因晃动而产生松动。

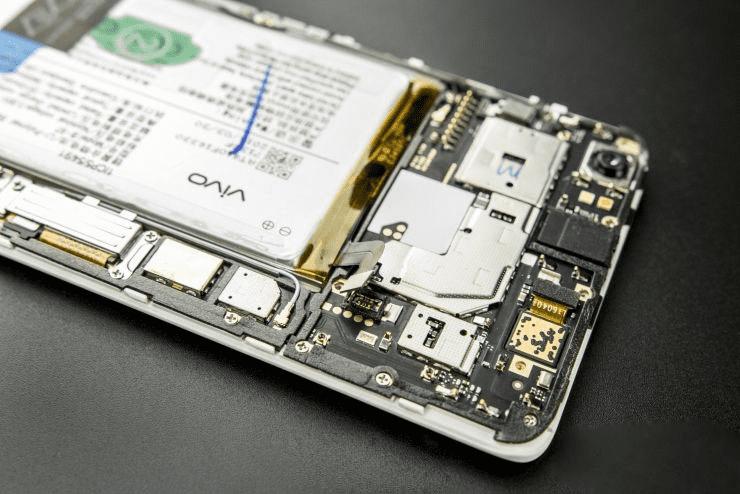

vivo在所有的排线上使用了金属挡板进行固定，固定相当稳固。

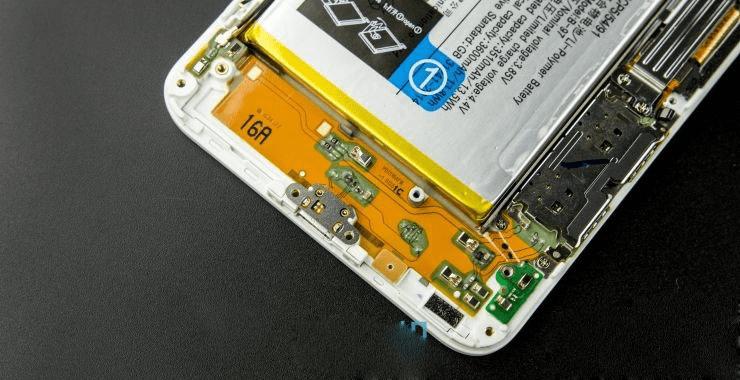

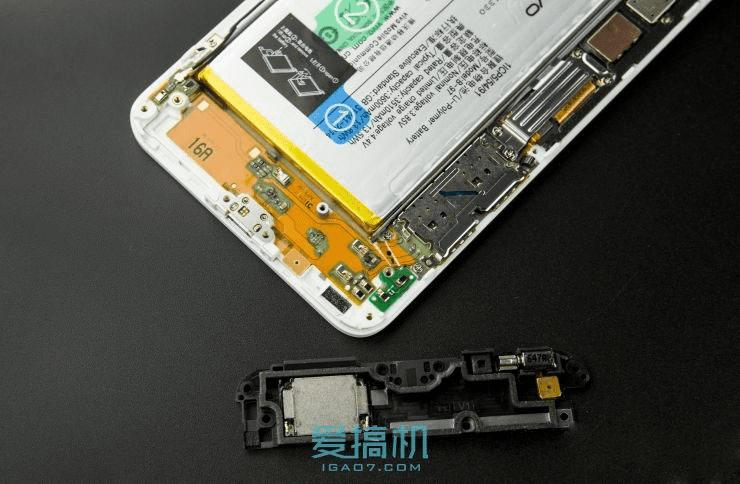

为了便于分离主板，先将扬声器副板拆下，再进行进一步拆解。

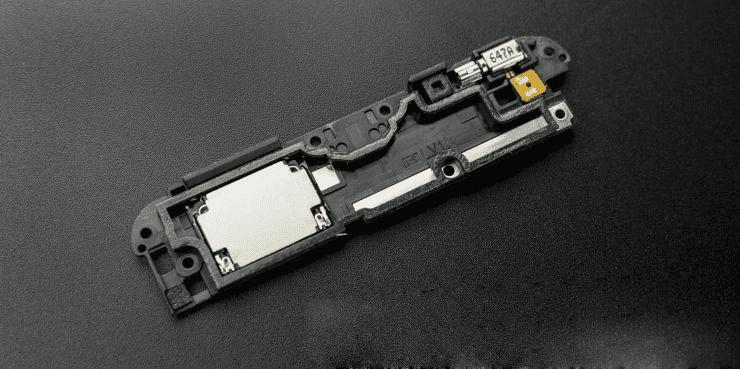

扬声器、USB接口和振动马达在副板之内。

将所有挡板和螺丝逐一拆下后，将包括屏幕排线在内的各种排线、同轴电缆分离后，

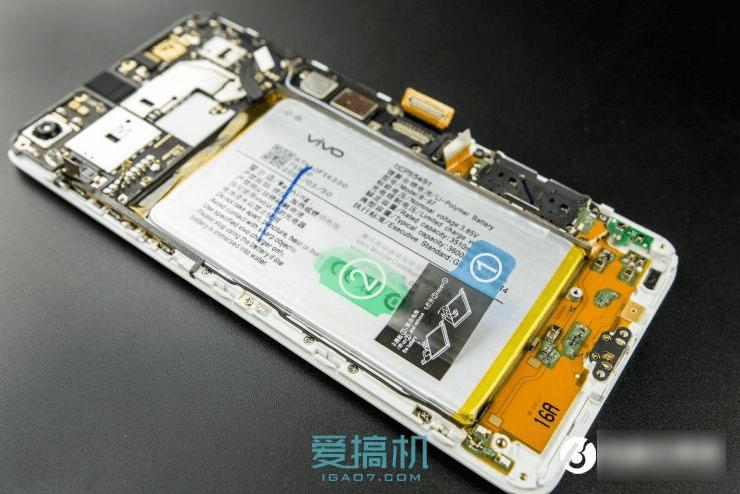

电池通过双面胶黏贴在中框上，但vivo贴心为它设计了便于拆卸的拉手，先拉开标签1，再拉标签2，就可以很容易的将电池拆卸下来。

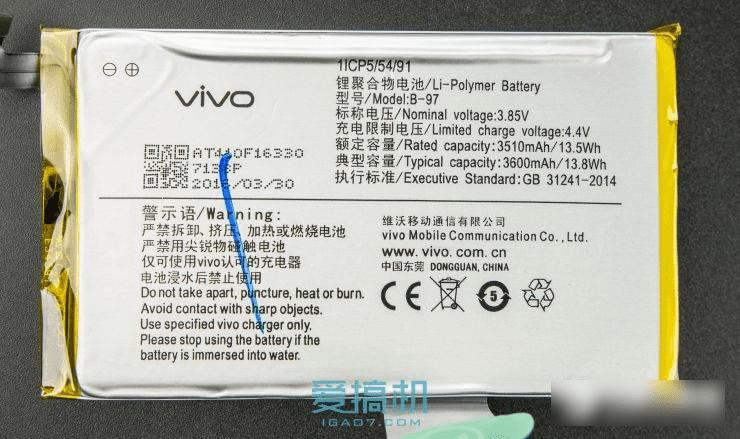

电池使用了与标准版相同的锂离子聚合物电池，容量为3600mAh。

接下来就可以拆卸主板了，除了大量螺丝外，主板边缘还使用了一圈黑色黏胶固定。

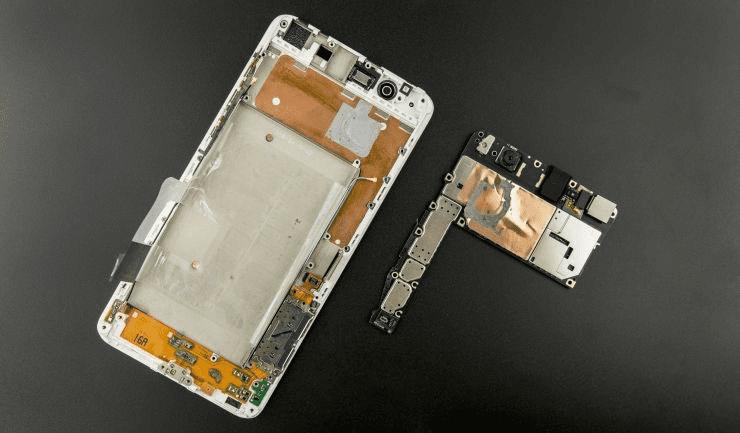

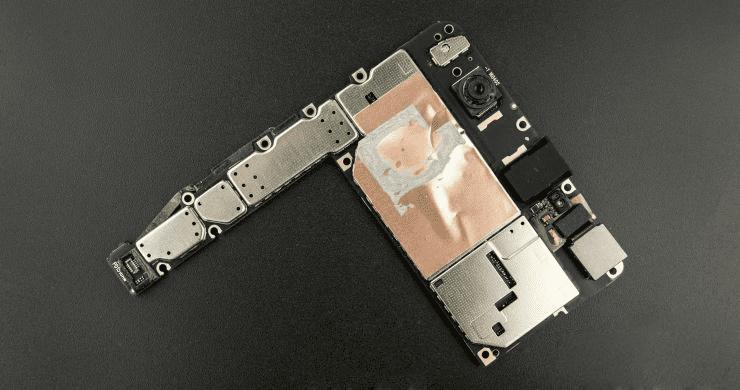

将主板取下，主板背部的金属屏蔽罩上覆盖用铜箔，并通过导热硅脂与中框相连，这样的设计将热量更好的传导至中框，帮助散热。相比与标准版，Xplay5旗舰版还在中框上增加了一片面积很大的散热铜片，用料相当良心，为了改善散热可谓不遗余力。

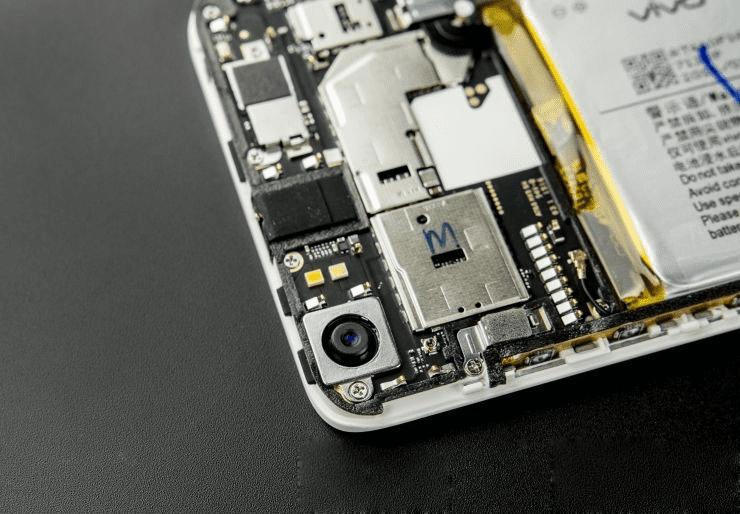

主板布满了金属屏蔽罩，基本上没有裸露的芯片。

主板背面同样布满了金属屏蔽罩，屏蔽罩上的铜箔可以增强各芯片的散热。
