电视、显示器、显卡和电子游戏机有很多显示接口,输出端与显示端之间就靠这些接口与一根细细线材来联系。游戏最重要的就是显示效果,显示效果与接口与线材密不可分。

VGA端子 (活跃年代1987年——至今)

VGA端子是我们绝大多数人最初接触的PC显示接口,它有多种名称比如RGB端子或D-sub 15,而VGA是其最广泛的命名方式。这是IBM于1987年提出的一个使用模拟信号的电脑显示标准,这个标准已对于现今的个人电脑市场已经十分过时。

这种显示接口拥有15针引脚提供画面传输,将红绿蓝(RGB)三种色彩的视频信号分开输出,是目前唯一能在PC上看到的模拟信号接口。这种接口的带宽十分有限,一般认为只能提供Full HD以下分辨率的画面,1080P以上画面会明显发虚。而且模拟方式传送的像素数据会受到邻接像素数据以及电磁噪声以及其他的模拟有损影响画质,导致画面效果进一步降低。

即使如此,VGA仍然是最多制造商所共同支持的一个标准,个人电脑在加载驱动程序之前都必须支持VGA的标准。比如Windows系列产品的开机画面和部分BIOS显示仍然使用VGA显示模式(640×480的分辨率),不过和之后的Windows桌面对比我们能明显感到VGA画面下分辨率和载色数的不足。

使用误区

很多用户都图省事使用VGA端子输出1920×1080画面,这是一种十分不可取的做法。而且当年很多显示器品牌并不附上完整的15针VGA线缆,至今很多不了解的用户仍在使用,这样会进一步降低本就不多的带宽。

一起来了解下各种各样的显示接口发展史

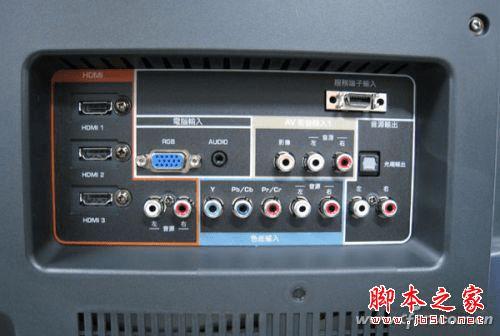

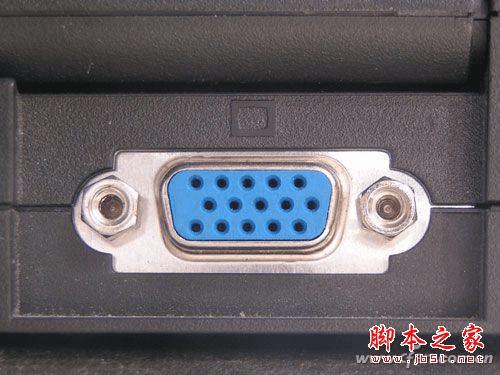

VGA接口是最为普及的PC和诸多显示设备接口之一

一起来了解下各种各样的显示接口发展史

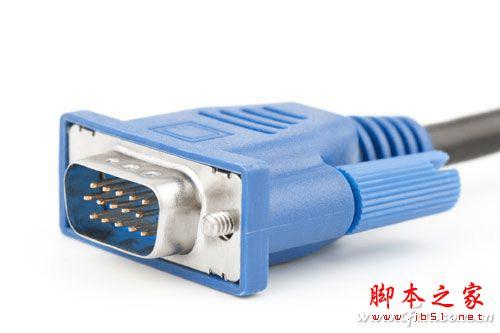

使用VGA接口应该使用完整15引脚的连接线缆

一起来了解下各种各样的显示接口发展史

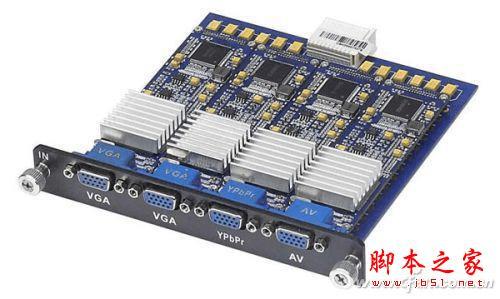

直到今天仍有大量专业设备只能通过VGA连接

DVI (活跃年代1999年——至今)

DVI是VGA之后最先出现的数字信号接口,也是现代PC最为常见的显示接口之一。像素的亮度与色彩信号从信号来源(如显卡)以二进制方式传送到显示设备,使得画面质量有基本的保障。

完整的双通道DVI接口有24+5根引脚,画面通过正负两端四条双绞缆线(红,绿,蓝,时钟频率信号)以逐行的方式被传送,每个像素数据量为24位,信号的时序与VGA极为类似。但是带宽却得到了很大提升,单通道DVI接口至少可提供3.7Gbit/s带宽,双通道高达7.6Gbit/s。

尽管DVI(特别是双通道)几乎能够提供所有PC用户的需要,但是在PC以外的领域比如高清电视却完全不不使用DVI接口。好在HDMI标准与DVI标准部分兼容,一根DVI转HDMI线缆能够解决部分PC用户的外接需求。

使用误区

一般认为,单通道DVI(就是绝大多数人使用的线缆)的极限是1920×1200分辨率下的60Hz刷新画面,超过这一数值画面就会发虚。而双通道(完整24+5引脚)线缆能够支持2560×1600分辨率下的60Hz画面或者1920×1200分辨率下的120Hz画面。这也是很多高分屏显示器和3D Vision显示器标配双通道DVI线缆的原因,但很多用户却完全忽视了DVI线缆的单双通道带宽问题。

一起来了解下各种各样的显示接口发展史

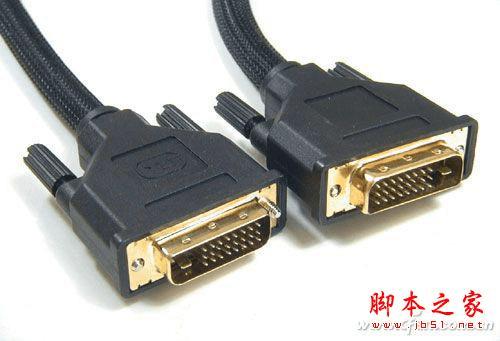

并不常见的双通道DVI线缆

一起来了解下各种各样的显示接口发展史

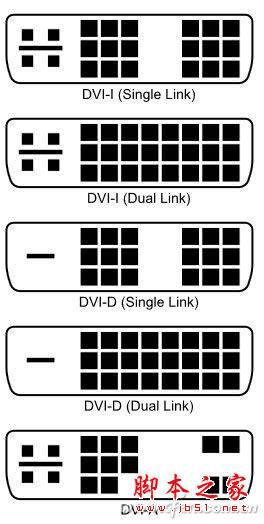

DVI接口通过引脚的区别有五种形态

一起来了解下各种各样的显示接口发展史

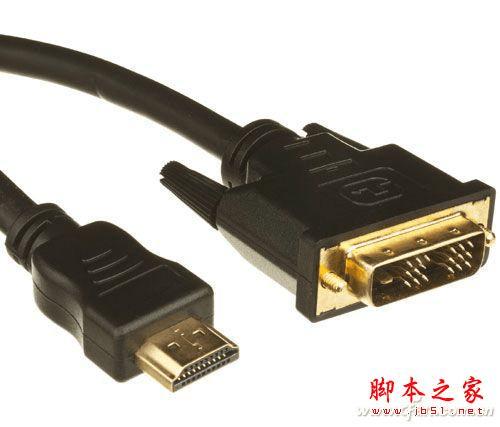

DVI接口与HDMI标准有不错的互换性

HDMI (活跃年代2002年——至今)

HDMI是一种全数字化图像和声音传送接口,可以传送未压缩的音频及视频信号。HDMI接口的应用面相当广泛,不仅在PC端很常见,各类数字影音设备均有配备。机顶盒和电视盒子、DVD机、PC、电视游戏机、数字音响与电视设备。HDMI可以同时传送音频和影音信号,由于音频和视频信号采用同一条电缆,大大简化了系统线路的安装难度。

标准的HDMI接口有19个引脚,近代版本的HDMI带宽已经超过了10Gbit/s。HDMI的缆线长度限制是其主要的问题之一,标准规格的HDMI线在超过5米之后开始出现明显的信号衰减,而这个长度难以满足某些特殊需要的场景。

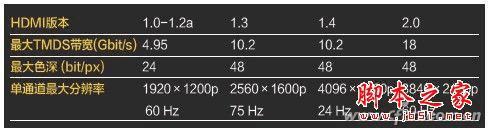

而标准本身的发展是HDMI的长处之一,从最初的1.0版本到近期提出的2.0标准,HDMI的性能得到了突飞猛进。

一起来了解下各种各样的显示接口发展史

使用误区

HDMI同时能够实现视频和音频同时的无损传输,但在实际应用场合很多用户却忽视了音频,费大力气将音频信号单独拉线缆连接外接设备,这是一种无用功。而且不同版本之间的HDMI性能相差较大,不少用户两端的设备明明支持较新的HDMI 1.4,却在使用老版本的线缆,白白影响了效果。

一起来了解下各种各样的显示接口发展史

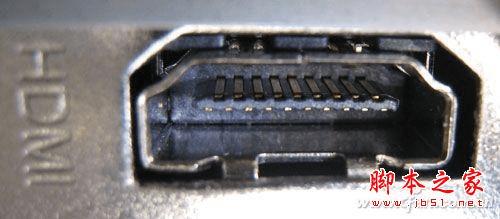

HDMI接口广泛应用于PC显示器和电视等显示设备上

一起来了解下各种各样的显示接口发展史

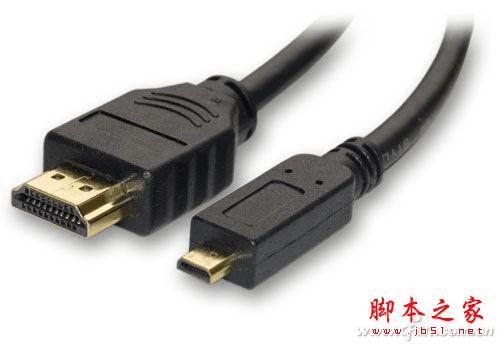

mini-HDMI常用于平板电脑和PC端的部分显卡上

DisplayPort(活跃年代2006年——至今)

DisplayPort(简称DP)是PC平台下最新的显示接口,你可以把它理解为DVI的完美继任者。主要应用于连接电脑和显示器,与DVI一样极少出现在PC或Mac以外的领域。DP是第一个依赖数据包化数据传输技术的显示接口,这种数据包化传输技术可以在以太网、USB和PCI Express等技术中找到。它既可以用于内部显示连接,也可以用于外部的显示连接。

苹果公司的Mac系列电脑是DP接口的先行者,同时大量使用Mini DP接口。这种Mini版DP接口与Thunderbolt雷电接口是完美兼容的,Thunderbolt雷电接口将来可能取代现行的其他总线装置,如DVI、DisplayPort、SCSI、SATA、USB、PCI Express、IEEE 1394与 HDMI等,成为电脑对外的单一总线,前景不可限量。

一起来了解下各种各样的显示接口发展史

使用误区

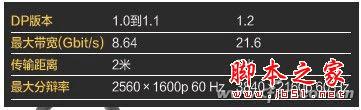

关于DP接口的使用误区比较特殊,在目前HDMI 2.0尚未普及的今天,这是一种PC端最为高端的显示接口。很多用户的显卡和显示器明明支持DP,用户却因为不了解或者没有线缆等原因改去使用DVI接口和老旧的HDMI标准接口。而且DP 1.2支持MST,单个DP可连接到多个显示屏。使用DP 1.2菊花链或MST Hub把DP一个拆成三个的特性,至今仍有大量用户不知道。

一起来了解下各种各样的显示接口发展史

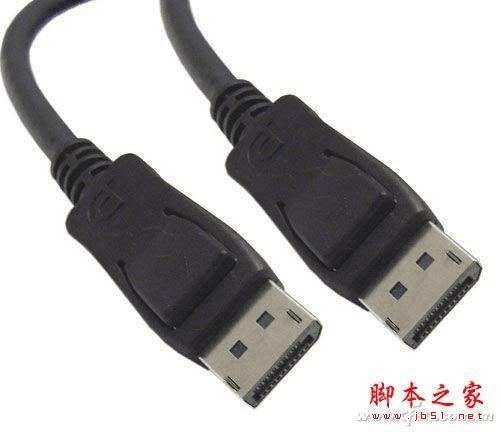

可称为PC端最强显示接口的DisplayPort

一起来了解下各种各样的显示接口发展史

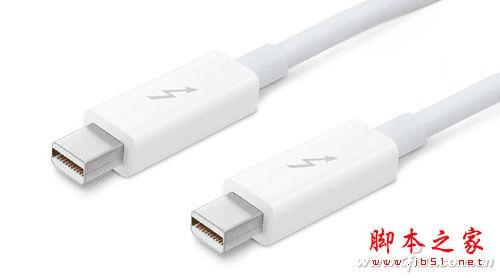

可以与Thunderbolt雷电接口完美兼容

一起来了解下各种各样的显示接口发展史

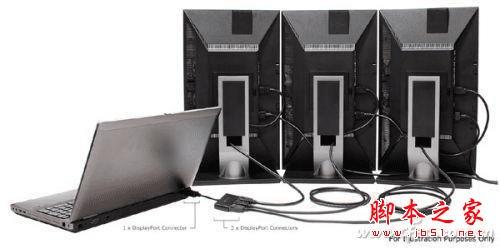

只通过一个DP接口就能实现三屏显示

其他显示接口

AV端子

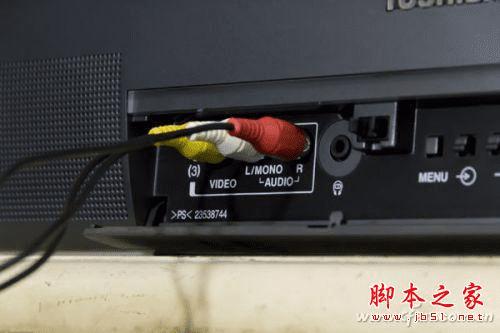

这是一种被广泛使用的电视相关显示接口,由于显示效果极为有限目前已经过时。接口通过一根黄色线缆传输视频信号,红白各一根线缆传输音频信号,相信很多使用过CRT电视机和SFC、SS、PS的用户绝不陌生(如图)。由于视频效果实在不敢恭维,厂商迅速推出了S端子和色差端子解决效果问题。

一起来了解下各种各样的显示接口发展史

S端子

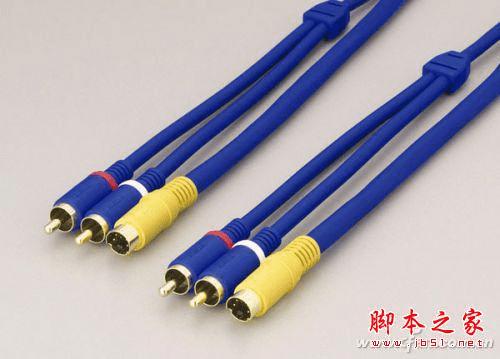

S端子也成为S Video,将AV端子中黄色线缆改为4根引脚的复合线缆(图),支持480i或576i分辨率。S-端子能从完整原先的图像信号转送比合成信号更多的信息,因此与合成图像相比,S-端子更有效降低图像传输中的损耗,画质对比AV端子来说细节更好。

YXY03-DHT-2.1-14

一起来了解下各种各样的显示接口发展史

分量接口

分量接口标准叫法是YPbPr(图),在AV端子的基础上把单根黄色视频线缆进一步分为红蓝绿三条RCA端子线路组成。在HDMI流行之前,这是电视游戏机和影碟机最为高端的输出接口,目前仍有很多高端电视机提供了分量接口,它的效果足可以支持1080i下的显示画面。

一起来了解下各种各样的显示接口发展史

一起来了解下各种各样的显示接口发展史

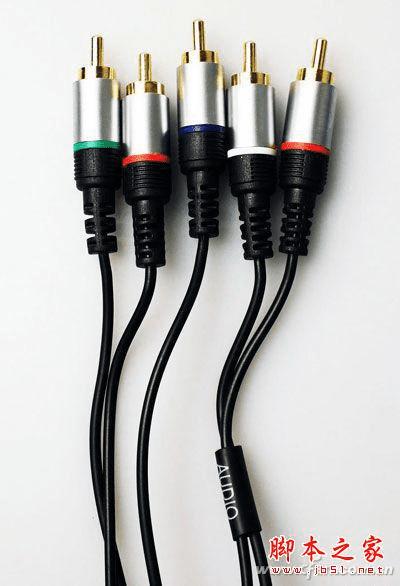

分量YPbPr线缆代表着HDMI诞生前的最佳画质

使用误区

由于在HDMI之前PC和电视领域的显示接口完全没有交集,如果一个设备同时支持诸多显示接口用户难以抉择。其实根据画质效果还是比较容易排序的:HDMI=DVI>分量YPbPr ≥VGA>分量YCbCr>S端子>AV端子,这样理清它们之间的关系比较恰当。
